Spring Boot 中的 Tomcat 是如何启动的?

江枫思渺然 提交于 2020-08-16 16:03:42

作者:木木匠 https://my.oschina.net/luozhou/blog/3088908

我们知道 Spring Boot 给我们带来了一个全新的开发体验,让我们可以直接把 Web 程序打包成 jar 包直接启动,这得益于 Spring Boot 内置了容器,可以直接启动。

本文将以 Tomcat 为例,来看看 Spring Boot 是如何启动 Tomcat 的,同时也将展开学习下 Tomcat 的源码,了解 Tomcat 的设计。

从 Main 方法说起

用过 Spring Boot 的人都知道,首先要写一个 main 方法来启动:

@SpringBootApplication
public class TomcatdebugApplication {

    public static void main(String\[\] args) {
 SpringApplication.run(TomcatdebugApplication.class, args);
 }

}

我们直接点击run方法的源码,跟踪下来,发现最终的run方法是调用 ConfigurableApplicationContext方法,源码如下:

public ConfigurableApplicationContext run(String... args) {
	StopWatch stopWatch = new StopWatch();
	stopWatch.start();
	ConfigurableApplicationContext context = null;
	Collection<springbootexceptionreporter> exceptionReporters = new ArrayList&lt;&gt;();
	//设置系统属性『java.awt.headless』,为true则启用headless模式支持
	configureHeadlessProperty();
	//通过*SpringFactoriesLoader*检索*META-INF/spring.factories*,
   //找到声明的所有SpringApplicationRunListener的实现类并将其实例化,
   //之后逐个调用其started()方法,广播SpringBoot要开始执行了
	SpringApplicationRunListeners listeners = getRunListeners(args);
	//发布应用开始启动事件
	listeners.starting();
	try {
	//初始化参数
		ApplicationArguments applicationArguments = new DefaultApplicationArguments(args);
		//创建并配置当前SpringBoot应用将要使用的Environment(包括配置要使用的PropertySource以及Profile),
	//并遍历调用所有的SpringApplicationRunListener的environmentPrepared()方法,广播Environment准备完毕。
		ConfigurableEnvironment environment = prepareEnvironment(listeners, applicationArguments);
		configureIgnoreBeanInfo(environment);
		//打印banner
		Banner printedBanner = printBanner(environment);
		//创建应用上下文
		context = createApplicationContext();
		//通过*SpringFactoriesLoader*检索*META-INF/spring.factories*,获取并实例化异常分析器
		exceptionReporters = getSpringFactoriesInstances(SpringBootExceptionReporter.class,
				new Class[] { ConfigurableApplicationContext.class }, context);
		//为ApplicationContext加载environment,之后逐个执行ApplicationContextInitializer的initialize()方法来进一步封装ApplicationContext,
	//并调用所有的SpringApplicationRunListener的contextPrepared()方法,【EventPublishingRunListener只提供了一个空的contextPrepared()方法】,
	//之后初始化IoC容器,并调用SpringApplicationRunListener的contextLoaded()方法,广播ApplicationContext的IoC加载完成,
	//这里就包括通过**@EnableAutoConfiguration**导入的各种自动配置类。
		prepareContext(context, environment, listeners, applicationArguments, printedBanner);
		//刷新上下文
		refreshContext(context);
		//再一次刷新上下文,其实是空方法,可能是为了后续扩展。
		afterRefresh(context, applicationArguments);
		stopWatch.stop();
		if (this.logStartupInfo) {
			new StartupInfoLogger(this.mainApplicationClass).logStarted(getApplicationLog(), stopWatch);
		}
		//发布应用已经启动的事件
		listeners.started(context);
		//遍历所有注册的ApplicationRunner和CommandLineRunner,并执行其run()方法。
	//我们可以实现自己的ApplicationRunner或者CommandLineRunner,来对SpringBoot的启动过程进行扩展。
		callRunners(context, applicationArguments);
	}
	catch (Throwable ex) {
		handleRunFailure(context, ex, exceptionReporters, listeners);
		throw new IllegalStateException(ex);
	}

	try {
	//应用已经启动完成的监听事件
		listeners.running(context);
	}
	catch (Throwable ex) {
		handleRunFailure(context, ex, exceptionReporters, null);
		throw new IllegalStateException(ex);
	}
	return context;
}

其实这个方法我们可以简单的总结下步骤为 > 1. 配置属性 > 2. 获取监听器,发布应用开始启动事件 > 3. 初始化输入参数 > 4. 配置环境,输出 banner > 5. 创建上下文 > 6. 预处理上下文 > 7. 刷新上下文 > 8. 再刷新上下文 > 9. 发布应用已经启动事件 > 10. 发布应用启动完成事件

其实上面这段代码,如果只要分析 Tomcat 内容的话,只需要关注两个内容即可,上下文是如何创建的,上下文是如何刷新的,分别对应的方法就是createApplicationContext() 和refreshContext(context),接下来我们来看看这两个方法做了什么。

protected ConfigurableApplicationContext createApplicationContext() {
	Class<!--?--> contextClass = this.applicationContextClass;
	if (contextClass == null) {
		try {
			switch (this.webApplicationType) {
			case SERVLET:
				contextClass = Class.forName(DEFAULT_SERVLET_WEB_CONTEXT_CLASS);
				break;
			case REACTIVE:
				contextClass = Class.forName(DEFAULT_REACTIVE_WEB_CONTEXT_CLASS);
				break;
			default:
				contextClass = Class.forName(DEFAULT_CONTEXT_CLASS);
			}
		}
		catch (ClassNotFoundException ex) {
			throw new IllegalStateException(
					"Unable create a default ApplicationContext, " + "please specify an ApplicationContextClass",
					ex);
		}
	}
	return (ConfigurableApplicationContext) BeanUtils.instantiateClass(contextClass);
}

这里就是根据我们的webApplicationType来判断创建哪种类型的 Servlet,代码中分别对应着 Web 类型(SERVLET),响应式 Web 类型(REACTIVE),非 Web 类型(default),我们建立的是Web类型,所以肯定实例化DEFAULT_SERVLET_WEB_CONTEXT_CLASS

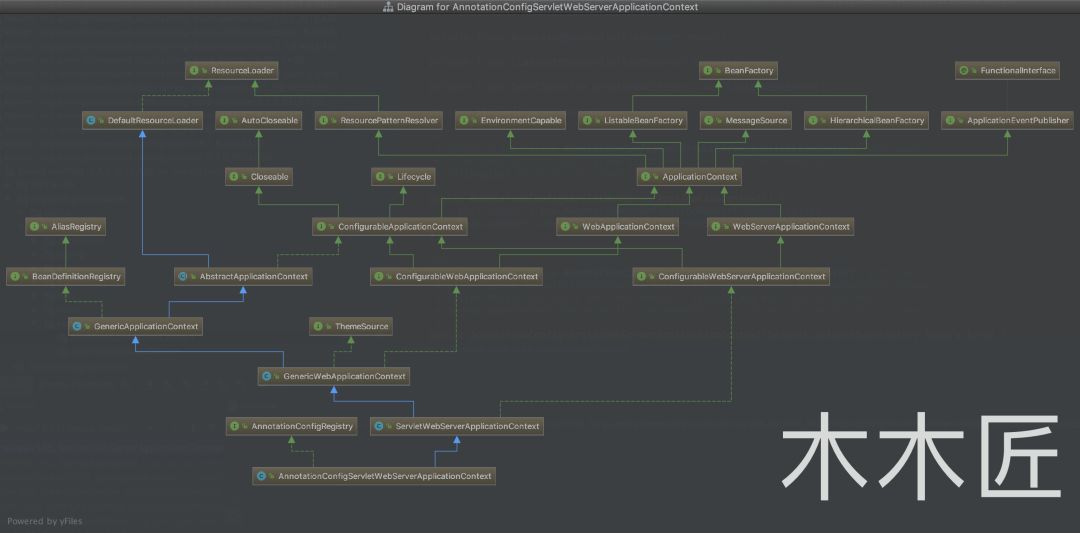

指定的类,也就是 AnnotationConfigServletWebServerApplicationContext类,我们来用图来说明下这个类的关系。

通过这个类图我们可以知道,这个类继承的是ServletWebServerApplicationContext,这就是我们真正的主角,而这个类最终是继承了AbstractApplicationContext,了解完创建上下文的情况后,我们再来看看刷新上下文,相关代码如下:

//类:SpringApplication.java

private void refreshContext(ConfigurableApplicationContext context) {
//直接调用刷新方法
	refresh(context);
	if (this.registerShutdownHook) {
		try {
			context.registerShutdownHook();
		}
		catch (AccessControlException ex) {
			// Not allowed in some environments.
		}
	}
}
//类:SpringApplication.java

protected void refresh(ApplicationContext applicationContext) {
	Assert.isInstanceOf(AbstractApplicationContext.class, applicationContext);
	((AbstractApplicationContext) applicationContext).refresh();
}

这里还是直接传递调用本类的refresh(context)方法,最后是强转成父类AbstractApplicationContext调用其refresh()方法,该代码如下:

// 类:AbstractApplicationContext
public void refresh() throws BeansException, IllegalStateException {
	synchronized (this.startupShutdownMonitor) {
		// Prepare this context for refreshing.
		prepareRefresh();

		// Tell the subclass to refresh the internal bean factory.
		ConfigurableListableBeanFactory beanFactory = obtainFreshBeanFactory();

		// Prepare the bean factory for use in this context.
		prepareBeanFactory(beanFactory);

		try {
			// Allows post-processing of the bean factory in context subclasses.
			postProcessBeanFactory(beanFactory);

			// Invoke factory processors registered as beans in the context.
			invokeBeanFactoryPostProcessors(beanFactory);

			// Register bean processors that intercept bean creation.
			registerBeanPostProcessors(beanFactory);

			// Initialize message source for this context.
			initMessageSource();

			// Initialize event multicaster for this context.
			initApplicationEventMulticaster();

			// Initialize other special beans in specific context subclasses.这里的意思就是调用各个子类的onRefresh()
			onRefresh();

			// Check for listener beans and register them.
			registerListeners();

			// Instantiate all remaining (non-lazy-init) singletons.
			finishBeanFactoryInitialization(beanFactory);

			// Last step: publish corresponding event.
			finishRefresh();
		}

		catch (BeansException ex) {
			if (logger.isWarnEnabled()) {
				logger.warn("Exception encountered during context initialization - " +
						"cancelling refresh attempt: " + ex);
			}

			// Destroy already created singletons to avoid dangling resources.
			destroyBeans();

			// Reset 'active' flag.
			cancelRefresh(ex);

			// Propagate exception to caller.
			throw ex;
		}

		finally {
			// Reset common introspection caches in Spring's core, since we
			// might not ever need metadata for singleton beans anymore...
			resetCommonCaches();
		}
	}
}

这里我们看到onRefresh()方法是调用其子类的实现,根据我们上文的分析,我们这里的子类是ServletWebServerApplicationContext

//类:ServletWebServerApplicationContext
protected void onRefresh() {
	super.onRefresh();
	try {
		createWebServer();
	}
	catch (Throwable ex) {
		throw new ApplicationContextException("Unable to start web server", ex);
	}
}

private void createWebServer() {
	WebServer webServer = this.webServer;
	ServletContext servletContext = getServletContext();
	if (webServer == null &amp;&amp; servletContext == null) {
		ServletWebServerFactory factory = getWebServerFactory();
		this.webServer = factory.getWebServer(getSelfInitializer());
	}
	else if (servletContext != null) {
		try {
			getSelfInitializer().onStartup(servletContext);
		}
		catch (ServletException ex) {
			throw new ApplicationContextException("Cannot initialize servlet context", ex);
		}
	}
	initPropertySources();
}

到这里,其实庐山真面目已经出来了,createWebServer()就是启动 Web 服务,但是还没有真正启动 Tomcat,既然webServer是通过ServletWebServerFactory来获取的,我们就来看看这个工厂的真面目。

走进 Tomcat 内部

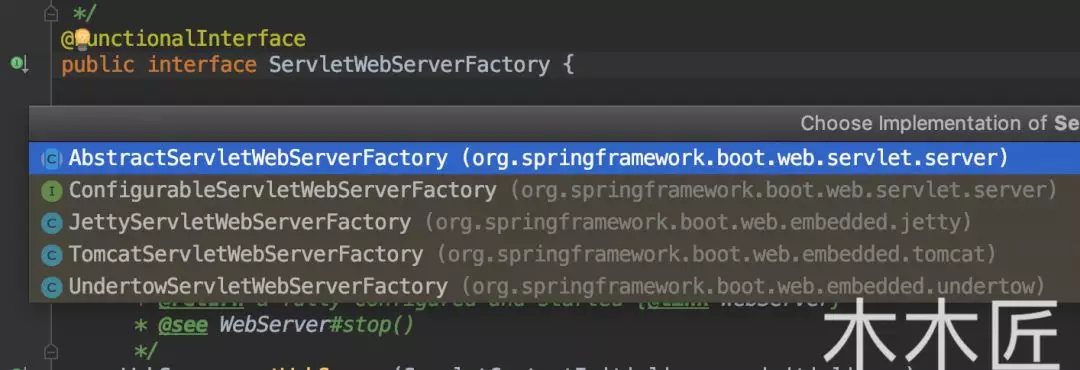

根据上图我们发现,工厂类是一个接口,各个具体服务的实现是由各个子类来实现的,所以我们就去看看TomcatServletWebServerFactory.getWebServer()的实现。

@Override
public WebServer getWebServer(ServletContextInitializer... initializers) {
	Tomcat tomcat = new Tomcat();
	File baseDir = (this.baseDirectory != null) ? this.baseDirectory : createTempDir("tomcat");
	tomcat.setBaseDir(baseDir.getAbsolutePath());
	Connector connector = new Connector(this.protocol);
	tomcat.getService().addConnector(connector);
	customizeConnector(connector);
	tomcat.setConnector(connector);
	tomcat.getHost().setAutoDeploy(false);
	configureEngine(tomcat.getEngine());
	for (Connector additionalConnector : this.additionalTomcatConnectors) {
		tomcat.getService().addConnector(additionalConnector);
	}
	prepareContext(tomcat.getHost(), initializers);
	return getTomcatWebServer(tomcat);
}

根据上面的代码,我们发现其主要做了两件事情,第一件事就是把 Connnctor (我们称之为连接器)对象添加到 Tomcat 中,第二件事就是configureEngine,这连接器我们勉强能理解(不理解后面会述说),那这个Engine是什么呢?我们查看tomcat.getEngine()的源码:

public Engine getEngine() {
	Service service = getServer().findServices()[0];
	if (service.getContainer() != null) {
		return service.getContainer();
	}
	Engine engine = new StandardEngine();
	engine.setName( "Tomcat" );
	engine.setDefaultHost(hostname);
	engine.setRealm(createDefaultRealm());
	service.setContainer(engine);
	return engine;
}

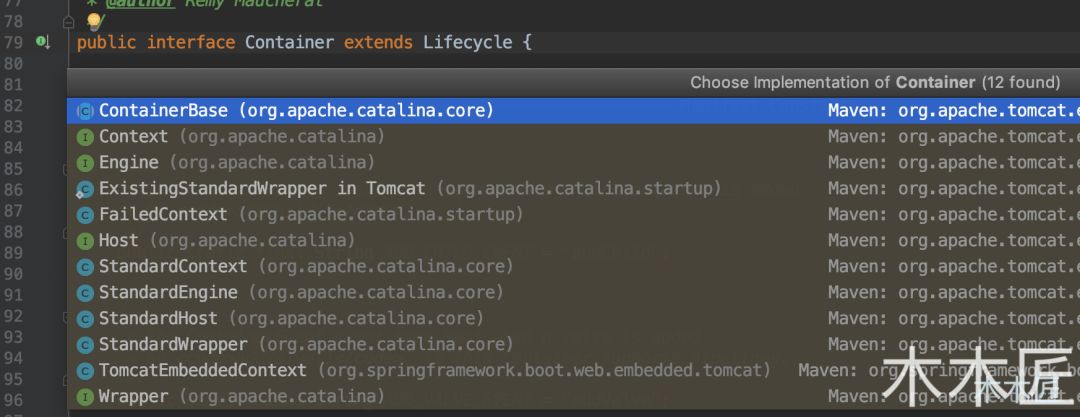

根据上面的源码,我们发现,原来这个 Engine 是容器,我们继续跟踪源码,找到Container接口

上图中,我们看到了4个子接口,分别是 Engine,Host,Context,Wrapper。我们从继承关系上可以知道他们都是容器,那么他们到底有啥区别呢?我看看他们的注释是怎么说的。

/**
 If used, an Engine is always the top level Container in a Catalina
 * hierarchy. Therefore, the implementation's <code>setParent()</code> method
 * should throw <code>IllegalArgumentException</code>.
 *
 * @author Craig R. McClanahan
 */
public interface Engine extends Container {
    //省略代码
}
/**
 * <p>
 * The parent Container attached to a Host is generally an Engine, but may
 * be some other implementation, or may be omitted if it is not necessary.
 * </p><p>
 * The child containers attached to a Host are generally implementations
 * of Context (representing an individual servlet context).
 *
 * @author Craig R. McClanahan
 */
public interface Host extends Container {
//省略代码

}
/*** </p><p>
 * The parent Container attached to a Context is generally a Host, but may
 * be some other implementation, or may be omitted if it is not necessary.
 * </p><p>
 * The child containers attached to a Context are generally implementations
 * of Wrapper (representing individual servlet definitions).
 * </p><p>
 *
 * @author Craig R. McClanahan
 */
public interface Context extends Container, ContextBind {
    //省略代码
}
/**</p><p>
 * The parent Container attached to a Wrapper will generally be an
 * implementation of Context, representing the servlet context (and
 * therefore the web application) within which this servlet executes.
 * </p><p>
 * Child Containers are not allowed on Wrapper implementations, so the
 * <code>addChild()</code> method should throw an
 * <code>IllegalArgumentException</code>.
 *
 * @author Craig R. McClanahan
 */
public interface Wrapper extends Container {

    //省略代码
}

上面的注释翻译过来就是,Engine是最高级别的容器,其子容器是Host,Host的子容器是Context,WrapperContext的子容器,所以这4个容器的关系就是父子关系,也就是Engine>Host>Context>Wrapper。我们再看看Tomcat类的源码:

//部分源码,其余部分省略。
public class Tomcat {
//设置连接器
     public void setConnector(Connector connector) {
        Service service = getService();
        boolean found = false;
        for (Connector serviceConnector : service.findConnectors()) {
            if (connector == serviceConnector) {
                found = true;
            }
        }
        if (!found) {
            service.addConnector(connector);
        }
    }
    //获取service
       public Service getService() {
        return getServer().findServices()[0];
    }
    //设置Host容器
     public void setHost(Host host) {
        Engine engine = getEngine();
        boolean found = false;
        for (Container engineHost : engine.findChildren()) {
            if (engineHost == host) {
                found = true;
            }
        }
        if (!found) {
            engine.addChild(host);
        }
    }
    //获取Engine容器
     public Engine getEngine() {
        Service service = getServer().findServices()[0];
        if (service.getContainer() != null) {
            return service.getContainer();
        }
        Engine engine = new StandardEngine();
        engine.setName( "Tomcat" );
        engine.setDefaultHost(hostname);
        engine.setRealm(createDefaultRealm());
        service.setContainer(engine);
        return engine;
    }
    //获取server
       public Server getServer() {

        if (server != null) {
            return server;
        }

        System.setProperty("catalina.useNaming", "false");

        server = new StandardServer();

        initBaseDir();

        // Set configuration source
        ConfigFileLoader.setSource(new CatalinaBaseConfigurationSource(new File(basedir), null));

        server.setPort( -1 );

        Service service = new StandardService();
        service.setName("Tomcat");
        server.addService(service);
        return server;
    }

    //添加Context容器
      public Context addContext(Host host, String contextPath, String contextName,
            String dir) {
        silence(host, contextName);
        Context ctx = createContext(host, contextPath);
        ctx.setName(contextName);
        ctx.setPath(contextPath);
        ctx.setDocBase(dir);
        ctx.addLifecycleListener(new FixContextListener());

        if (host == null) {
            getHost().addChild(ctx);
        } else {
            host.addChild(ctx);
        }

    //添加Wrapper容器
         public static Wrapper addServlet(Context ctx,
                                      String servletName,
                                      Servlet servlet) {
        // will do class for name and set init params
        Wrapper sw = new ExistingStandardWrapper(servlet);
        sw.setName(servletName);
        ctx.addChild(sw);

        return sw;
    }

}

阅读TomcatgetServer()我们可以知道,Tomcat的最顶层是Server,Server 就是Tomcat的实例,一个Tomcat一个Server;通过getEngine()我们可以了解到 Server 下面是 Service,而且是多个,一个 Service 代表我们部署的一个应用,而且我们还可以知道,Engine容器,一个service只有一个;根据父子关系,我们看setHost()源码可以知道,host容器有多个;同理,我们发现addContext()源码下,Context也是多个;addServlet()表明Wrapper容器也是多个,而且这段代码也暗示了,其实WrapperServlet是一层意思。另外我们根据setConnector源码可以知道,连接器(Connector)是设置在service下的,而且是可以设置多个连接器(Connector)。

根据上面分析,我们可以小结下:Tomcat 主要包含了2个核心组件,连接器(Connector)和容器(Container),用图表示如下:

一个Tomcat是一个Server,一个Server下有多个service,也就是我们部署的多个应用,一个应用下有多个连接器(Connector)和一个容器(Container),容器下有多个子容器,关系用图表示如下:

Engine下有多个Host子容器,Host下有多个Context子容器,Context下有多个Wrapper子容器。

总结

Spring Boot 的启动是通过new SpringApplication()实例来启动的,启动过程主要做如下几件事情:> 1. 配置属性 > 2. 获取监听器,发布应用开始启动事件 > 3. 初始化输入参数 > 4. 配置环境,输出banner > 5. 创建上下文 > 6. 预处理上下文 > 7. 刷新上下文 > 8. 再刷新上下文 > 9. 发布应用已经启动事件 > 10. 发布应用启动完成事件

而启动 Tomcat 就是在第7步中“刷新上下文”;Tomcat 的启动主要是初始化2个核心组件,连接器(Connector)和容器(Container),一个 Tomcat 实例就是一个 Server,一个 Server 包含多个 Service,也就是多个应用程序,每个 Service 包含多个连接器(Connetor)和一个容器(Container),而容器下又有多个子容器,按照父子关系分别为:Engine,Host,Context,Wrapper,其中除了 Engine 外,其余的容器都是可以有多个。

下期展望

本期文章通过SpringBoot的启动来窥探了Tomcat的内部结构,下一期,我们来分析下本次文章中的连接器(Connetor)和容器(Container)的作用,敬请期待。

推荐去我的博客阅读更多:

1.Java JVM、集合、多线程、新特性系列教程

2.Spring MVC、Spring Boot、Spring Cloud 系列教程

3.Maven、Git、Eclipse、Intellij IDEA 系列工具教程

4.Java、后端、架构、阿里巴巴等大厂最新面试题

觉得不错,别忘了点赞+转发哦!

易学教程内所有资源均来自网络或用户发布的内容,如有违反法律规定的内容欢迎反馈
该文章没有解决你所遇到的问题?点击提问,说说你的问题,让更多的人一起探讨吧!
