基于区块链的供应链金融开源软件分析

基于区块链的供应链金融开源软件分析

一、SupplyChainFinancialPlatform

1.版权所属：王明业

2.软件类型：iOSApp

3.软件架构：

• 分层模式：UI层+应用层+数据层

4.前端设计：UI+Flask

• 大量代码用于实现UI界面，以Flask为框架实现简单的前端

5.后端设计：Python

• 实现Loan合约调用的封装，运行服务端，接受外部请求并返回JSON数据

6.链端设计：FISCO BCOS v2.1.0

• 基于腾讯微众银行开源的FISCO BCOS区块链平台，在Loan.sol合约中实现完整供应链金融平台逻辑

7.用户功能

• 合约初始化：根据传入的仲裁机构名称，才合约中创建一个仲裁机构实例，并将其中储存的用户地址设为创建本合约的用户地址。
• 添加公司：
  由仲裁机构完成，申请加入的公司需要仲裁机构通过并添加

• 添加银行：方法同上
• 银行向受信公司授权信用资产
• 公司
  A 向公司 B 转移 信用资产

• 银行
  给予公司真实资金

• 受信公司向银行还款
• 受信公司向银行确认完成
  本次事务

• 查询链上信息

8.分析评价

• 框架结构不够清晰，尤其是应用层，直接穿插于其他两层实现。

• 前端实现过于简单，UI界面也过于简陋。

• 后端调用合约的过程封装起来，运行服务端，将数据储存起来

• 链段几乎直接使用腾讯微众银行开源的FISCO BCOS区块链平台，框架过大，不得不将应用层的很多东西填充进来实现，导致软件结构不够清晰。

• 有仲裁机构却没有智能合约，并没有很好地解决信任问题

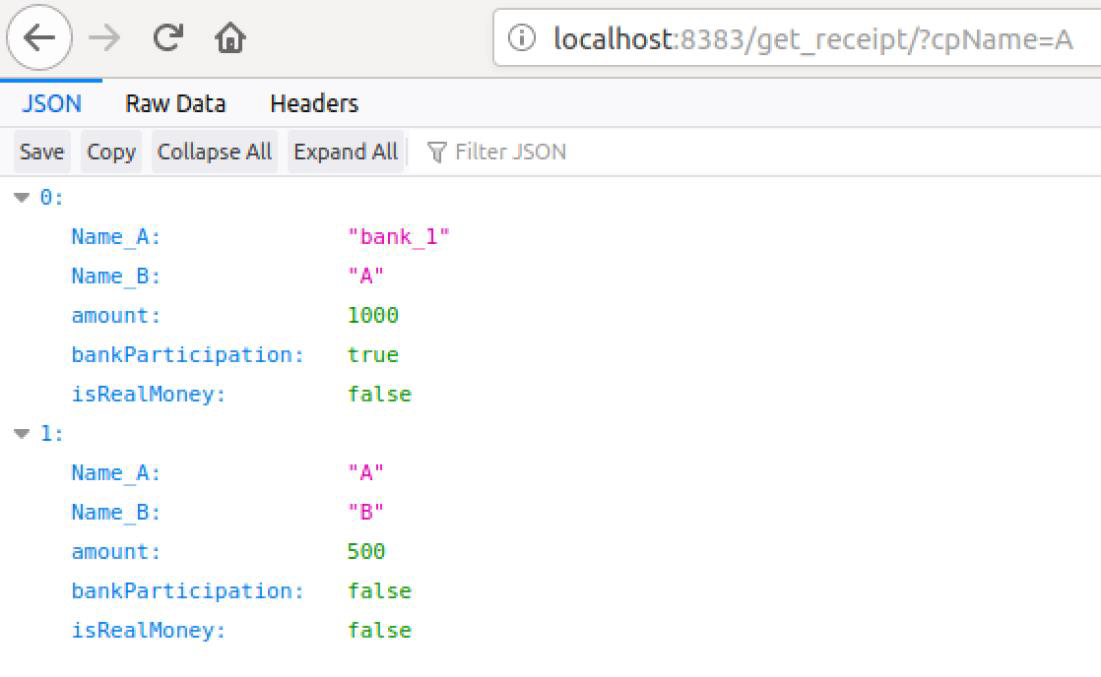

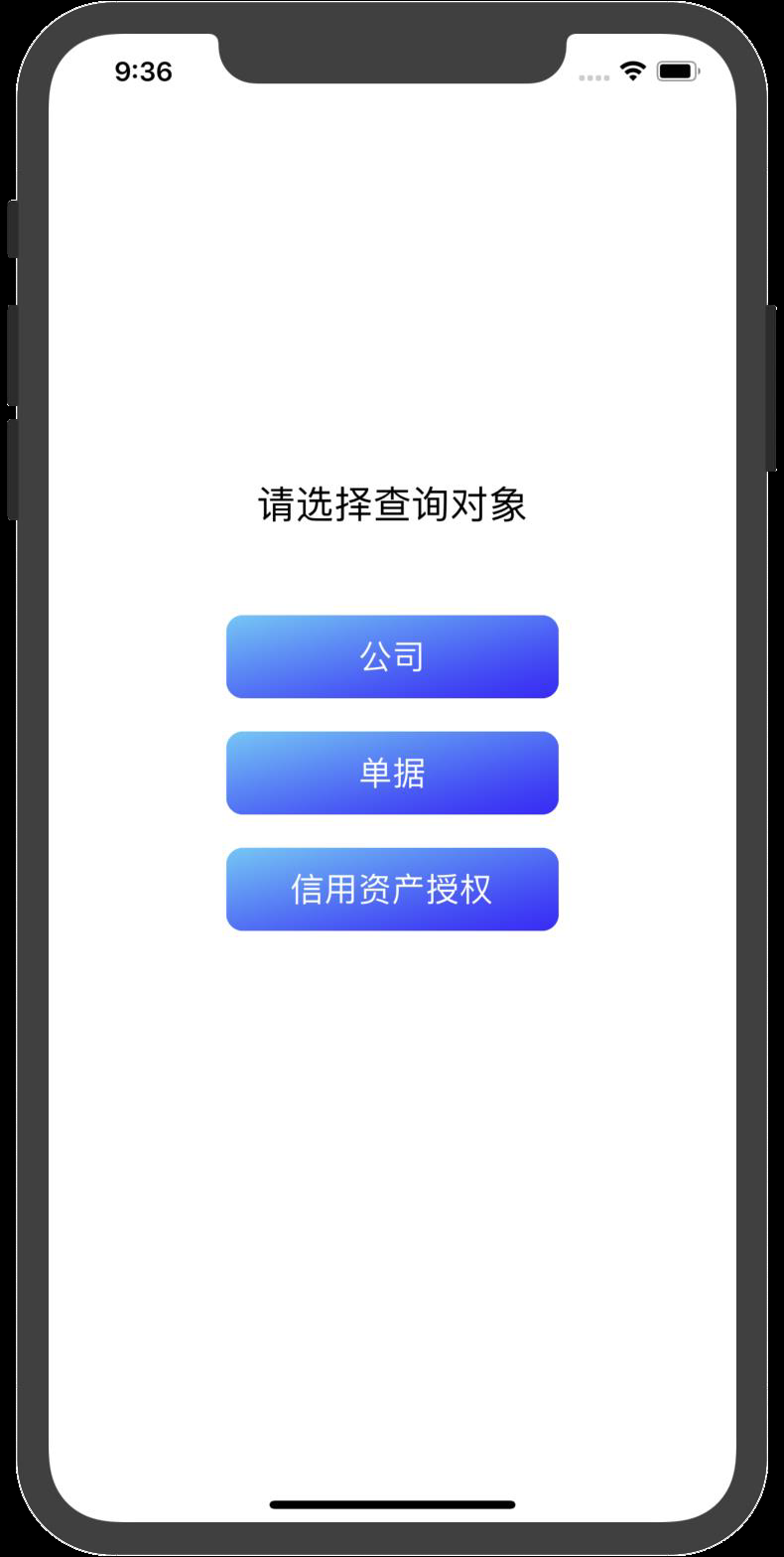

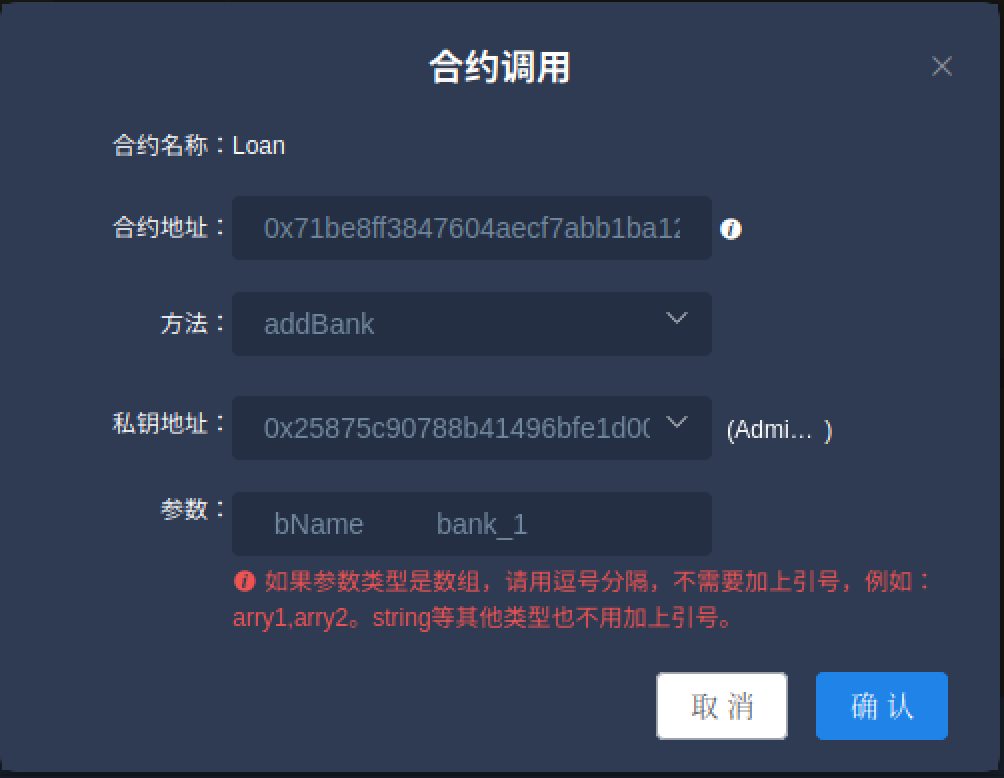

9.图片展示

二、SupplyChainApp

1.版权所属：郭章旭

2.软件类型：Windows桌面软件

3.软件架构：MVC模式

4.前端设计：truffle框架搭建

5.后端设计：Java

• 连接链端与前端，实现数据处理等功能

6.链端设计：solidity

• 使用solidity编写合约并将合约部署到链上。使用微众银行的Webase进行部署并测试合约。

7.用户功能

• 更改公司
• 创建应收账款
• 拆分应收账款
• 融资
• 结算

8.分析评价

• 基本独立实现，结构较为清晰，各部分任务量分配合理

• 界面使用truffle框架搭建的，比较简陋，但是实现了自己的网页端，比上一个前端实现充分

• 智能合约、链的部署等由自己独立完成，缺少很多用户功能，如仲裁机构，链上信息查询等

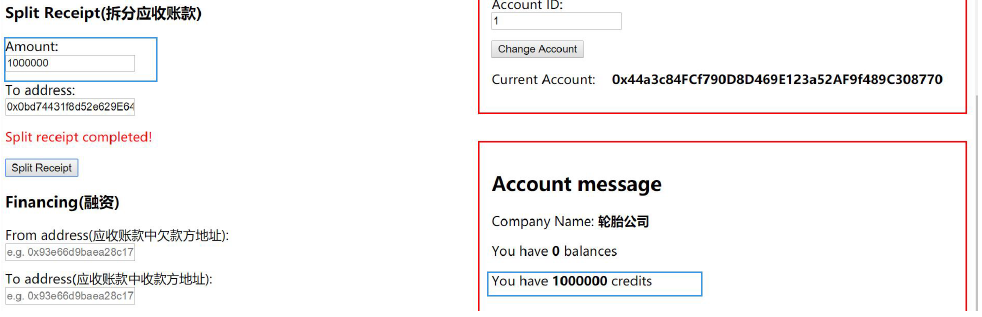

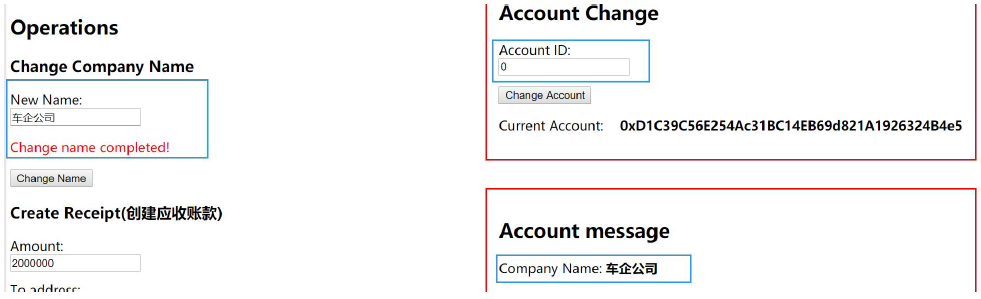

9.图片展示

三、区块链供应链平台

1.版权所属：郭泽荣、王傲黎、徐梽洲、谢时焘

2.软件类型：Windows桌面软件

3.软件架构：

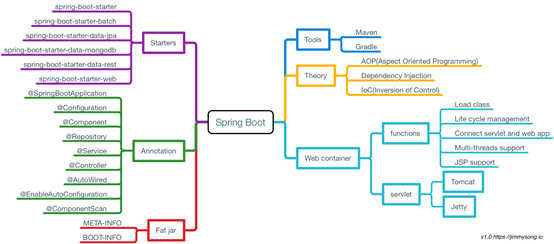

• Spring boot架构



• 这种架构将传统的模型层被拆分为了业务层(Service)和数据访问层（DAO, Data Access Object）。 在 Service 下可以通过 Spring 的声明式事务操作数据访问层，而在业务层上还允许我们访问 NoSQL ，这样就能够满足异军突起的 NoSQL 的使用了，它可以大大提高互联网系统的性能。

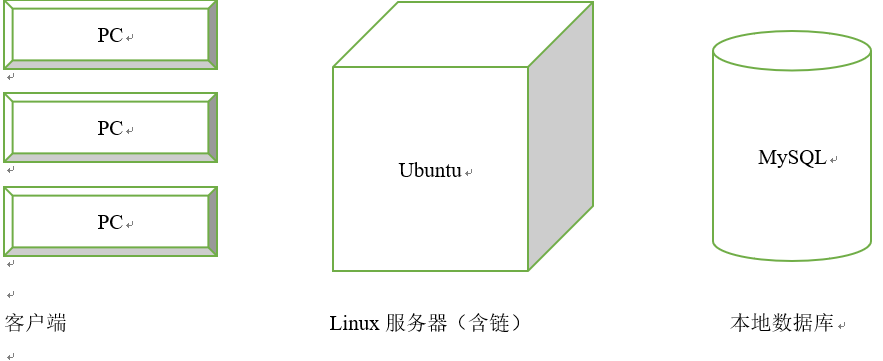

4.系统物理架构 （物理设备架构图：软件如果部署到物理设备上）

5.前端开发：vue.js

6.后端开发：Java(Spring Boot)

7.合约端开发：Solidity, FISCO-BCOS

• 基于FISCO-BCOS联盟链

8.用户功能

• 子系统	功能	子功能
  企业	1合同管理	签署合同、查询合同、更新合同状态、签署运输合同
  	2库存管理	入库、查询入库信息
  	3物流管理	查询物流
  	4 Token管理	Token支付、Token兑付申请
  	6保单管理	签订保单、查询保单、保单状态变更
  	7贷款管理	申请贷款、贷款查询、还款
  银行	1授信管理	授信、查询信用额度
  	2 Token兑付管理	Token兑付、Token重新发放
  	3抵押品管理	仓单抵押
  	4贷款管理	银行放款
  保险公司	1保单管理	签订保单、查询保单、保单状态变更
  	2保险标的管理	增加保险标、查询保险标、删除保险标
  运输企业	1运输管理	签订运输合同、查询订单、订单状态变更
  	2保单管理	签订保单、查询保单、保单状态变更
  	3 Token管理	token支付、token承兑
  系统管理	1用户管理	用户权限管理、用户权限授予
  	2参与方管理	参与方权限管理

9.分析评价

• 框架结构十分清晰

  • 结构松散，几乎可以在 Spring MVC 中使用各类视图。
  • 松耦合，各个模块分离。
  • 与 Spring 无缝集成

• 前端设计十分全面，UI设计很美观

• 后端功能十分强大，数据管理很稳定

• 合约端基于FISCO BCOS区块链开发，各部分分工合理

• 功能全面，对于各部分用户的功能都考虑得非常周到

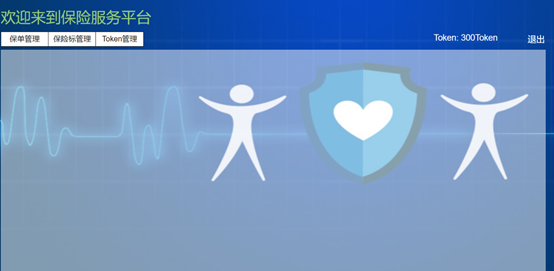

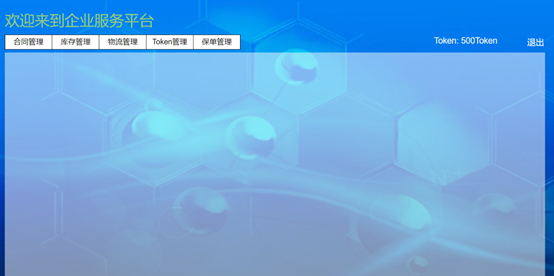

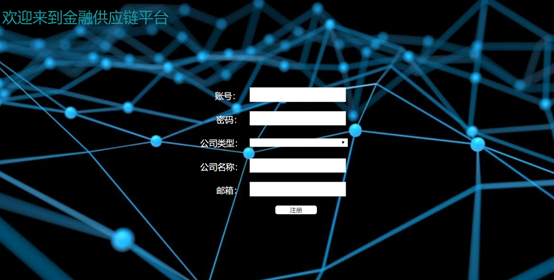

10.图片展示

三、“北航高利贷”

1.版权所属：王宇轩等北航同学

2.软件类型：Web软件

3.软件架构：

• 核心框架：Spring Framework 4.3.0 + Dubbo 2.5.3 或者 SpringBoot 1.5.1
• 安全框架：Apache Shiro 1.2

5.前端开发：

• 前端框架：Angular JS + Bootstrap + Jquery
• 消息队列： RabbitMQ

6.后端开发：

• 任务调度：Spring + Quartz
• 持久层框架：MyBatis 3.4 + MyBatis-Plus 2.0
• 数据库连接池：Alibaba Druid 1.0
• 缓存框架：Redis
• 会话管理：Spring-Session 1.3.0
• 日志管理：SLF4J、Log4j2

7.链端开发：Hyperledger Fabric

8.用户功能

• 账户及工作流管理系统

  序号	功能模块	功能说明
  1	企业账户基本操作	个人用户的账户创建、更新及删除
  2	企业账户密码的设置与修改	账户密码修改
  3	企业账户信息查询	查询账户基本信息及状态
  4	账户余额查询	查询用户主子账户的各类余额信息（可用，冻结）
  5	充值	将账户绑定的银行账户中收取资金款项
  6	提现	将账户的可提现余额代付至该账户绑定的银行账户中。和代付区别：提现是用户自主发起。
  7	工作流创建	标准工作流创建
  8	工作流修改、删除	工作流修改、删除等操作

• 供应商管理系统

  序号	功能模块	功能说明
  1	注册	账号信息（用户名、密码）、公司信息、联系人信息
  2	登录
  4	实名认证	企业实名资料填写
  5	授信申请	授信额度是企业申请贷款后最终审批的额度
  6	融资申请	应收账款类业务，向资金方提交融资申请，资金方可通过后台系统来对企业进行审批。
  7	提现	立即转出是提现功能，可以将资金转出至其他银行账户
  8	交易查询	企业的所有交易、转入、转出的记录都可以在此查询。

• 核心企业与资金方管理系统

  序号	功能模块	功能说明
  1	确权	确认供应商与自己贸易真实性
  2	融资申请确认	供应商融资申请确认
  3	回款	核心企业回应付账款
  4	融资审批
  5	授信审批
  6	放款	应收账款审批之后进行放款

• 管理后台

  序号	功能模块	功能说明
  1	应收账款管理	可查询企业申请应收账款业务的具体情况
  2	客户管理	对所有贷款申请通过的授信企业、核心企业的企业信息进行管理
  3	风控管理	平台运营者可对部门额度、准入规则、评级信息进行配置和编辑
  4	产品管理	基于业务添加和编辑产品
  5	审批流管理	审批流程中的节点进行编辑，可配置是否人工审批或自动通过。
  6	合同管理	授信申请签署后合同管理

9.分析评价

• 框架结构十分清晰，多组人共同协作完成，工作井井有条。

• 前端设计非常灵活美观，给用户一种很舒服的感觉

• 后端使用SQL数据库，数据管理很稳定

• 功能十分强大，完全可做商业用途，完美地将区块链融合进来，给用户很好的体验。

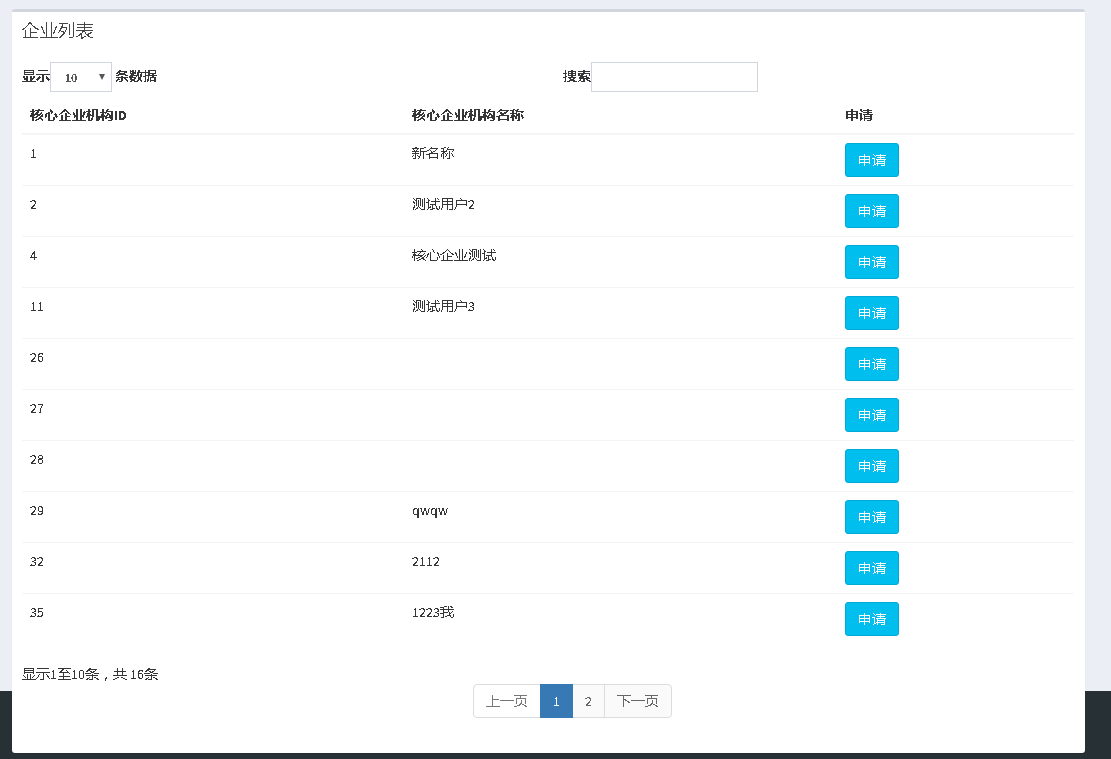

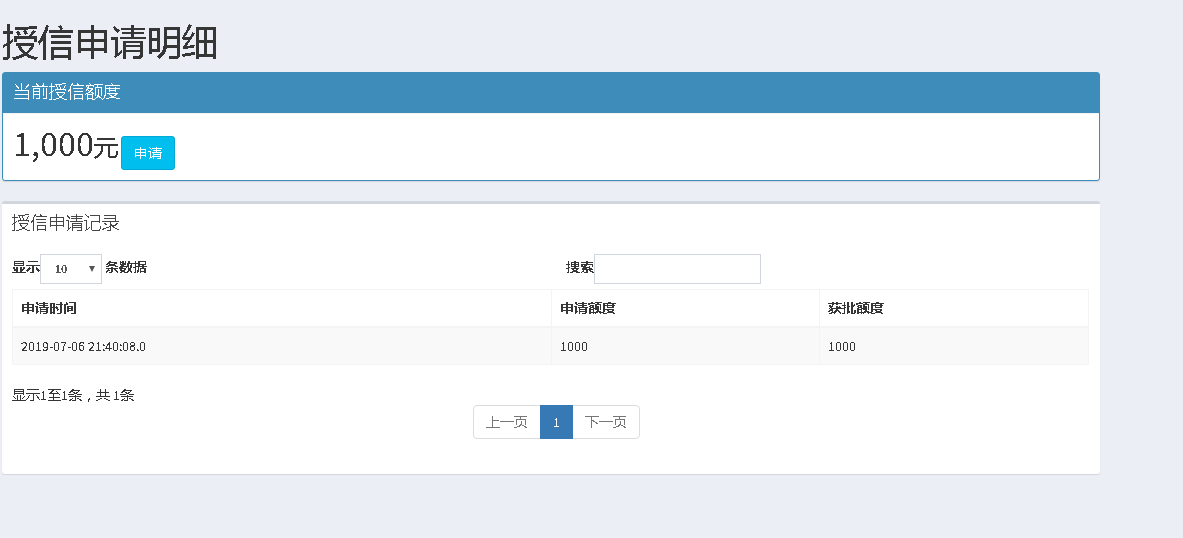

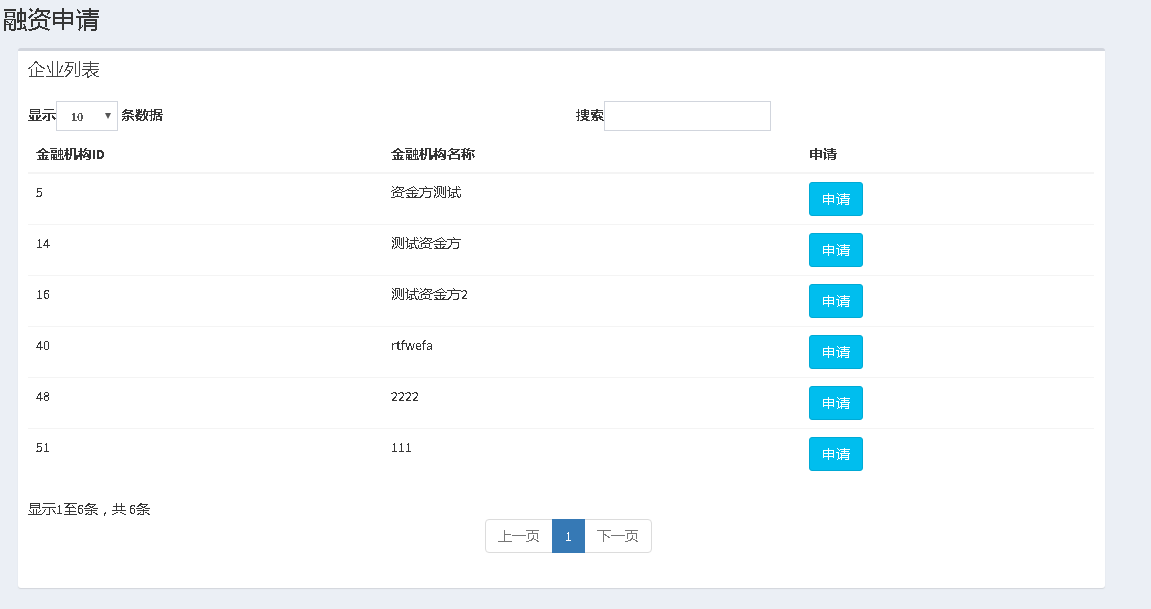

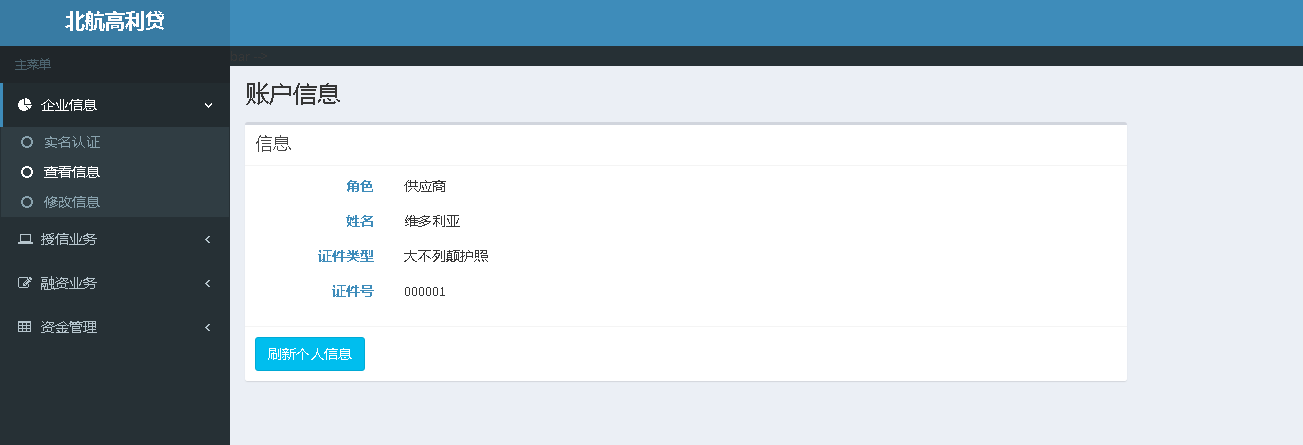

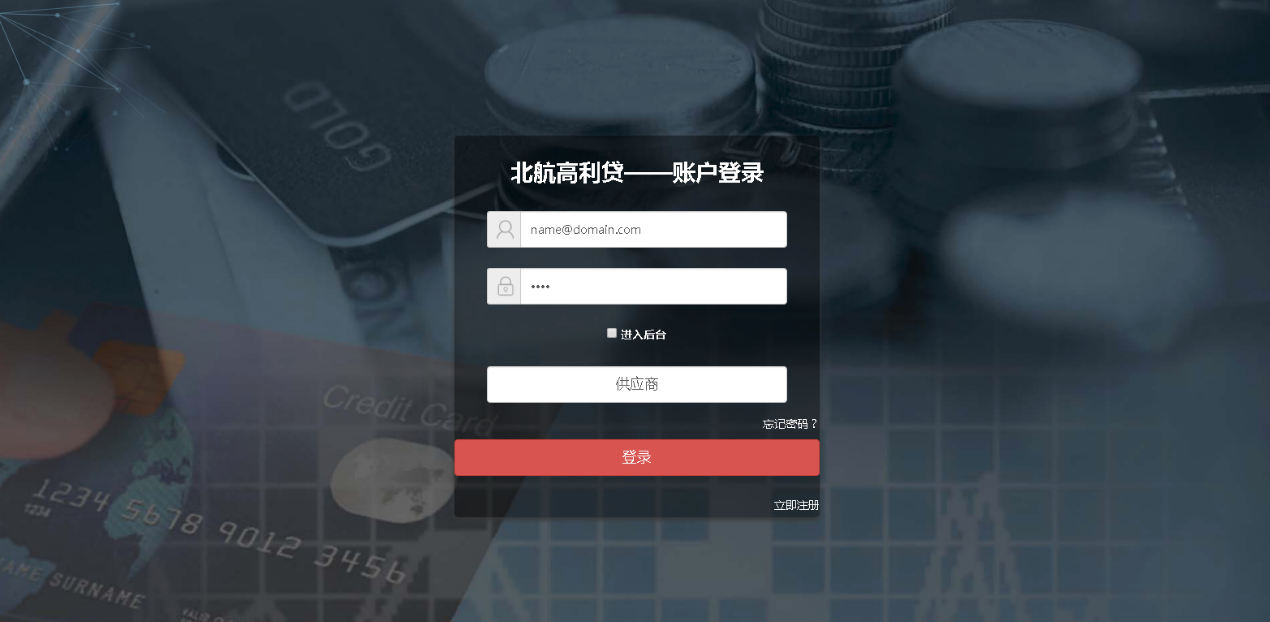

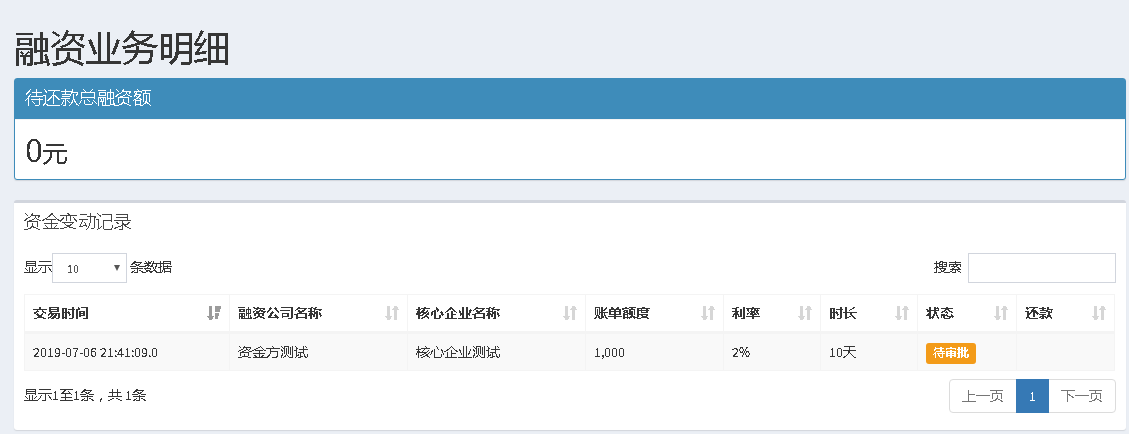

10.图片展示

来源：oschina

链接：https://my.oschina.net/u/4375351/blog/4301572
