总览

将 DevOps 实施的过程分为了这么几个步骤：

建立愿景与方向
度量：组织、系统现状
准入条件。查看是否满足实施 DevOps 的准入条件。
探索可行方案。即 MVP 尝试
MVP。一次快速的 DevOps 过程和结果的 showcase。
精细的 DevOps 实施
回顾优化
规模化 DevOps 落地

对应的在手册中，还包含了

附录 1：移动应用的自动化测试
附录 2：可信软件系统 10 要素
附录 3：基本概念

建立愿景与方向

启动会议

利益相关者会议

业务关注点

组成部分标题	内容
问题	为什么对组织来说引入 DevOps 实践是有好处的？
成本	引入 DevOps 实践的预期成本是什么？
干系人影响	对内部和外部干系人的影响是什么？
风险和缓解	与引入 DevOps 实践相关联的组织和技术风险是什么？如何减缓这些风险？
推出计划	推出 DevOps 的实践计划是什么？
成功标准	我们如何知道 DevOps 实践的引入是成功的？

—— 《DevOps 架构师行动指南》

识别目标和现状

自评

差距分析

确认团队

优先选择优秀的团队？

设立里程碑

时间节点-团队-活动-产出表

落地策略

DevOps 转型策略

自行落地

1. 组织层级解决跨团队协作

2. 建立 DevOps 知识库

顺带一提，Ledge 已经成为了多个 DevOps 公司的内部资料库的外部参考资源。

3. 培养内部专职教练

按需选择人员培养
构建人员成长模型
设计成长路径
监督成长

供应商

1. 避免供应商锁定

供应商锁定通常被定义为“专利锁定或客户锁定，这使得客户依赖于供应商的产品和服务，无法在不产生大量切换成本的情况下使用其他供应商。

2. 培养内部能力

外部教练

1. 结对模式

2. 赋能团队

3. 内部总结分享

度量与评估

可视化现状和未来

Path to Production

Path to Production，来源于精益，旨在通过可视化的方式来展示项目的上线流程，并优化过程中的瓶颈问题。它类似于我们使用 CI（持续集成）时的 Pipeline。传统的 Pipeline 的 gate 可以通过代码定义一些标准，由测试不能挂，测试覆盖率不能低于多少，打包不能失败等等。而这些 Pipeline 则是分别由开发人员、测试人员、运维人员、项目负责人等等来负责把控的。

对应的，在这个过程中：流程（Process）、人（People）、工具（Tooling）、产物（Artifacts）都是我们的关注点：

Process，即上线需要多少流程。从提交代码开始，运行持续集成，部署到 Dev 环境等等。
People，即过程中需要哪些人来参与。如需要开发人员提交代码，需要测试人员进行 QA 环境部署，需要项目经理等高级领导进行上线审批等。
Tooling，即需要使用哪些工具来完成上线。如托管代码的 Git 服务器，运行构建的持续集成工具，提交上线申请的相关工具等等。
Artifacts，即过程中产出的产物。如生成的应用包，QA 生成的测试报告等等。

随后，我们从相关的流程中，梳理出每个部分（流程）的持续时间、痛点，来查找优化空间。

《如何优化上线流程——Path to Production》

示例：

活动	stage 1	stage 1	stage 1	stage 1	stage 1	stage 1	stage 1	stage 1	stage 1
流程	提交代码	运行 CI	部署到 Dev 环境	运行 E2E 测试	手动测试	部署到 ST/UAT	手动测试	上线申请	上线
人	Dev	Dev	Dev	Dev	Dev	项目 QA	业务 QA	业务 QA	PM
工具	Git & GitHub	Jenkins	Jenkins	Jenkins	-	Jenkins	-	邮件	-
制品	代码	持续集成结果	-	测试报告	测试报告	-	邮件结果	-

Path to DevOps

源码管理	制品管理	配置管理	数据库自动化	测试	持续集成	监控	分析	智能运维	协作
---	---	---	---	---	---	---	---	---	---

确认 DevOps 流程

DevOps 流程

规划
编码
构建
测试
发布
部署
运维
监控

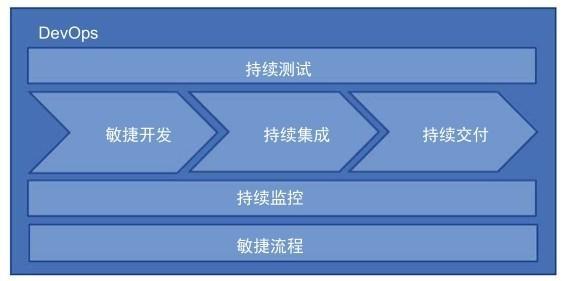

DevOps 框架

—— 出自《DevOps 最佳实践》

DevOps 框架

DevOps 持续测试。
DevOps 敏捷开发。
DevOps 持续集成。
DevOps 持续交付。
DevOps 持续监控。
DevOps 敏捷流程。

度量效能

DevOps 四个关键指标

 - 提升交付效能
   - 部署频率
     - 批量的大小
     - 自动化程度
     - 测试效率
     - 部署效率
     - 构建效率
     - ……
   - 交付前置时间
     - 需求稳定性
     - 任务交接
     - 等待时间
     - 团队速度
     - 返工率
     - ……
   - 平均恢复时间
      - 监测的效率
      - 系统可配置性
      - 系统可维护性
      - 日志可用性
      - 架构质量
      - ……
   - 变更失败率
      - 自动化程度
      - 架构质量
      - 基础设施即代码
      - 测试质量
      - 测试代码质量
      - 代码质量
        - 编码规范
        - 重复代码
        - 测试覆盖率
        - 扇入扇出度
        - 圈复杂度
        - ……

《持续交付 2.0》中提到了一种不错的软件产品的交付效能度量方式：

 - 软件产品的交付效能
   - 速度
     - 需求响应能力
        - Feature Lead Time（业务需求前置周期）
        - User Story Delivery Time（用户故事交付周期）
     - 持续发布能力
        - Integration Testing Time（集成测试周期）
        - Release Frequency Time（发布频率）
        - MTT（X)（X 的平时时长，X = 发布 | 升级 | 缓解 | 解决）
   - 质量
     - 发布前质量
        - Remain Bugs（单位周期的遗留缺陷数）
        - Bugs/User Story（单个用户故事发现的缺陷数）
     - 发布后质量
        - Change Failure Rate（变更失败率）
        - Issues（单位时间内的生产环境故障数）
   - 价值
     - 需求吞吐量
        - Total Features（单位时间内交付的业务需求数）
     - 交付有效性
        - Success Rate（业务需求的成功率）

度量

度量分支策略

简单来说就，就是我们应该从软件的发布模型，倒推出软件的分支策略。

度量构建

是否拥有构建？

统计：

失败次数。
失败原因。常见：环境问题、专业度问题
构建时间。
构建流程。
如何管理依赖。

代码覆盖率

Java
JavaScript
- Istanbul
- Jest
- Mocha
- Vue Test Utils
Go

代码质量分析工具

Java
Groovy
- CodeNarc
JavaScript / TypeScript
- Codelyzer
- ESLint
通用
- Sonar

度量团队和组织

团队状态评估

人员流动情况
加班情况
对于转型的认可度
对于 DevOps 活动的支持程度

团队组成和能力水平

各个角色组成和人员比例

人员成长模型

技术债务评估

对于技术债务，它的利息表现为系统的不稳定性，以及由于临时性手段和缺乏合适的设计、文档工作和测试带来的不断攀升的维护成本。 —— 《架构师应该知道的 97 件事》

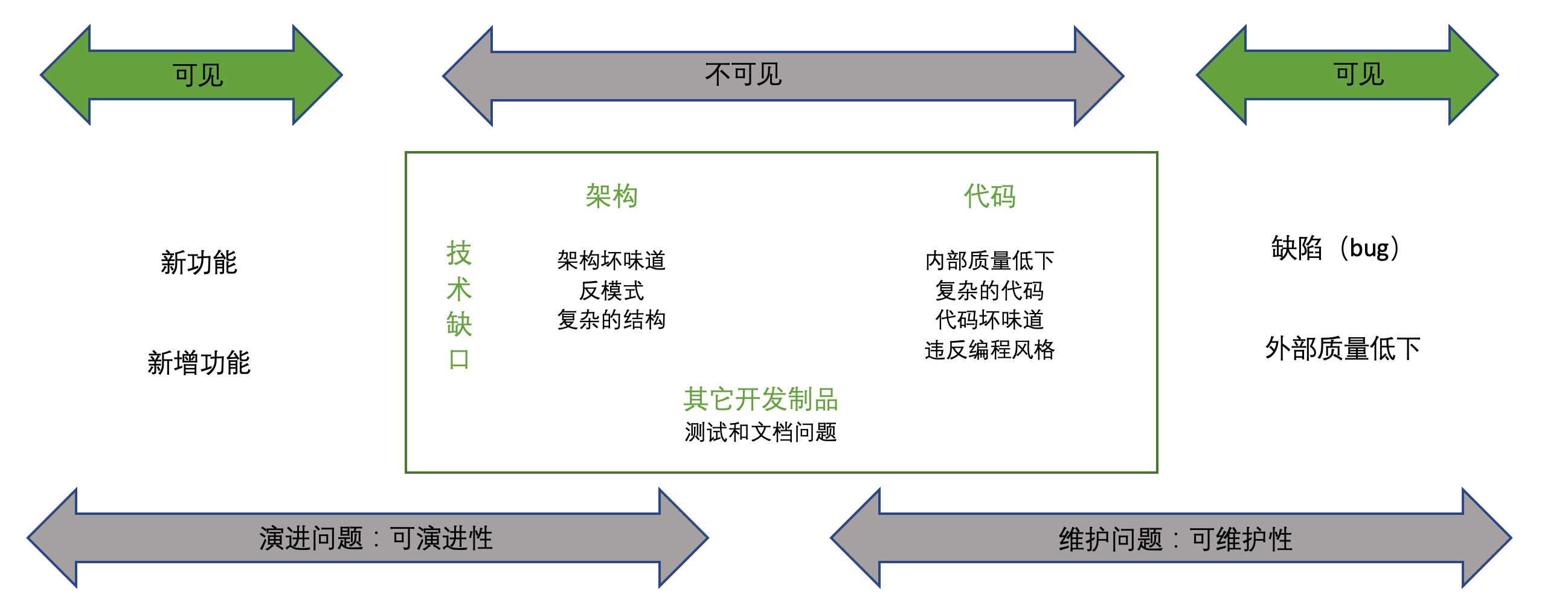

如 Robert Nord 提出的 “技术债务全景图”（Tech Debt Landscape）所示：

技术债对于软件的影响：可维护性（Maintainability）、可演进性（Evolvability），而这些技术债对于非技术人员来说都是不可见的。它们源于生活，藏于黑暗中。

技术债务收集

技术债头脑风暴

团队一起列出潜在的技术债
归纳、分类技术债
优先级排序
物理板可视化

开发时

来源：《技术债务墙：让技术债务无所遁形)》

在开发代码时你要想想：

是什么让你的速度变慢了？是什么让代码变得难以理解？是什么原因导致 bug 难以跟踪？什么东西应该被更好地记录下来或测试？在便利贴上记下你碰到的任何一个技术债务。保持简短，但要确保你以后仍然看得懂。
估计机会成本：如果不存在这个问题，你原本有多少时间可以用在其他事情上？把它写在便利贴上。确定好时间标记，例如用点号表示半天。视觉化比是否精确更重要。
估计解决这个技术债务需要多长时间，把它记下来。
或者记下如何解决技术债务。你可能会把它记在问题跟踪系统中，那么就把问题编号写在便利贴上。
把便利贴贴在技术债务墙上。
如果有人遇到同样的问题，添加更多的标记，用来表示他们付出的时间成本。

DevOps 维度模型

如：

规范落地的可持续性
单一可信源
版本可回溯
测试分层策略

准入条件

目标：以提升能力为核心。

有意愿的组织

有意愿的团队

有时间
有精力
有人
有 KPI

团队发展阶段模型

Bruck Tuckman 团队发展模型：

组建期
激荡期
规范期
执行期
休整期

守 -> 破 -> 离

 - 组建期和激荡期：建立信任
   - 搞定问题的能力
   - 积极主动的态度
   - 团队合作的意识
 - 规范期和执行期：关注价值流程
   - "拉动"
 - 执行期：仪式感
   - ''

—— 来自《深入核心的敏捷开发》

有意愿、能力的个人

DevOps 外部教练

DevOps 内部教练

学习计划

组织提供支持

DevOps 实施看板

可视化现状

DevOps 实施看板

团队实施看板
组织实施看板

 - DevOps 团队实施看板
   - Todo
     - 讨论 E2E 测试方案
     - 引入 SonarQube 质量门禁
     - 本地代码预提交
     - 工具化提交信息规范
     - 单元测试培训
   - Doing
     - 流水线集成自动化测试
     - 可视化测试覆盖率
     - 引入后端测试框架
     - 引入前端测试框架
   - Check
     - 制定测试实施计划
     - 制定测试策略
   - Done
     - 测试策略分享

组织实施看板

 - DevOps 组织实施看板
   - Todo
     - 搭建标准化测试环境
     - 搭建端到端自动化测试环境
     - 引入 DevSecOps 工具：Anchore
   - Doing
     - 集成 TypeScript 测试覆盖率
     - 引入 DevSecOps 工具：Dependency-Check
   - Check
     - 集成 Java 测试覆盖率
     - 制定提交信息规范
     - 设计 DevSecOps 流程
   - Done
     - 搭建 Jenkins
     - 搭建 SonarQube
     - 搭建 Nexus

探索可行方案

可构建

不可构建的系统？

分解构建过程

——《Java 持续交付》

常规构建步骤：

校验。校验项目是否正确，并且所有的必要信息是否都存在？
编译。编译项目的源代码
测试。使用合适的单元测试框架中来测试编译后的源代码
打包。将已编译的代码打包为可分发的版本
确认。检查集成测试的运行结果，确保系统满足质量标准
安装。将软件包安装到本地仓库中，以便在本地环境中用作其他项目的依赖项
部署。在构建环境中完成部署，将最终的打包制品复制到远程仓库，以便与其他开发人员和项目共享。

遗留系统问题

9 种遗留系统现代化的技术

发生变化的方面	Retain	Retire	Encapsulation	Rehost	Replatform	Refactor	Rearchitecture	Rebuild	Repuchase
产品功能	No	No	No	No	No	Yes	No	Yes	Yes
架构	No	No	Yes	No	Yes	No	Yes	Yes	Yes
基础设施	No	No	No	Yes	Yes	No	Yes	Yes	Yes
代码	No	No	No	No	Yes	No	Yes	Yes	Yes

出处：《Legacy System Modernization: How to Transform the Enterprise for Digital Future》

测试策略

总体方案

先前期调研，看看自动化可行性，定位自动化测试的测试目的
制定策略，定自动化测试目标比例
框架选型、准备环境、准备 demo
框架搭建、跑通、集成 CI，大家一起补测试
管理数据和用例
持续更新

示例：

可测试性调研
- 评估自动化可行性
- 定位自动化测试的测试目的
进行自动化测试赋能
- 测试赋能计划
- 制定自动化测试目标比例
制定和落地分级测试策略
- 通用的应用级测试策略模板
- 设计环境管理、数据管理、用例管理方案
对齐标准的测试环境
- 建立 Dev、QA 测试环境
- 建立自动化测试环境
测试环境打通
建立可持续性的测试知识库
- 建立种类丰富的测试类型文档中心
- 收集业内的测试种类和测试策略

测试策略

测什么

| 需求分析 | 开发前 | 开发  | 开发完成 | 测试|  发布前|已发布 |
|--|--|--|--|--|--|--|
| 用户故事评审 | 特性启动 | 单元测试 | 用户故事验收 | 用户故事测试 | 回归测试 | 监控 |
| 估算 | 测试用例设计 | 组件测试 | 底层测试评审 | 探索式测试 | 发布指南 | 支持 |
| 方案设计 | 用户故事启动 | | 发布可测试版本 | 缺陷管理 | 用户验收测试 | 质量分析 |
| 迭代计划 | 测试计划 | | | 风险评估 | 发布版本确认 | |
| | | | | 集成测试 | | |
| | | | | 端到端测试 | | |

config: {"colors": [{"bg":"#e55852","font":"#b71a09"},{"bg":"#e98832","font":"#c85113"},{"bg":"#f0d668","font":"#b88d0f"},{"bg":"#a4c9cf","font":"#598893"},{"bg":"#47c0af","font":"#175a54"},{"bg":"#387fd5","font":"#9ac9f5"},{"bg":"#7753df","font":"#cbb5f8"}]}

软件质量评估模型

 - 软件质量评估模型
   - 测试覆盖度评估
     - 需求覆盖度评估
     - 路径覆盖度评估
   - 测试过程评估
     - 测试用例分析
     - 测试方法分析
     - 测试投入分析
   - 缺陷分析
     - 缺陷密度分析
     - 缺陷修复情况分析
     - 缺陷趋势分析
     - 缺陷年龄分析
     - 缺陷触发因素分析

常见测试类型

见《测试架构师修炼之道》

常见测试类型及其与质量属性关系表

名称	说明	对应的质量属性
功能测试	验证产品能否满足用户特定功能要求并做出正确响应	功能性
安全性测试	验证产品是否有保护数据的能力，并能在合适的范围内承受恶意攻击	功能性
兼容性测试	验证产品是否能够和其他相关产品顺利对接	功能性
配置测试	验证产品是否能够在推荐配置上流畅运行；验证产品为了完成特定功能的输入是否会出现故障	功能性，易用性
可靠性测试	验证产品在长时间运行下能否满足保证系统的性能水平;在存在异常的情况下系统是否依然可靠	可靠性
易用性测试	验证产品是否易于理解、易于学习和易于操作	易用性
性能测试	测试产品提供某项功能时的时间和资源使用情况	效率
安装测试	测试产品能否被正确安装并运行	可移植性

探索式测试

探索式测试作为系统测试与系统集成测试的补充,执行在手工系统测试和系统集成测试之后。以固定时间窗方式探索系统尝试发现潜在缺陷。

基于对系统的理解准备测试方案与大纲。
以系统主干功能为脉络，测试大纲为指导，在规定时间窗之内执行探索式测试，发现可能存在的问题。
根据新的认知设计、新的测试大纲并执行测试。周期性以系统团队为单位总结并沉淀启发式列表，用以作为后续测试执行的参考。

APP 测试类型

《移动应用的测试策略与测试架构》

 - 测试类型
   - 基础测试
     - 功能测试 (Function Test)
     - 集成测试（Integration Test ）
     - 单元测试（Unit Test）
     - 契约测试（Contract Test）
   - 进阶测试
     - 兼容测试（Compatibility Test）
     - UI视觉测试（UI Visual Test）
     - 性能轮廓（Profiling）
     - 安全测试（Security Test）
     - 异常测试（Exception Test）
     - 猴子测试（Monkey Test）
     - 安装、升级和卸载测试（Install、Upgrade and Uninstall Test）
     - 耐久测试（Endurance Test）
     - 耗电测试（Power Consumption Test）
     - 流量测试（Network Traffic Test）
     - 其他硬件功能专项测试
   - 产品测试
     - 易用性测试（Usability Test）
     - A/B测试（A/B Test）
     - 产品在线测试（Product Verification Test or Product Online Test）
     - 用户测试（Customer Test

定义测试类型

类型	说明
测试类型
测试说明
测试范围
技术
准入标准
准出标准
特殊事项
环境

兼容性测试

腾讯移动分析：https://mta.qq.com/mta/data/device/resolution

设备分辨率：https://viewportsizer.com/devices/

测试流程设计

示例：

 - 开发前
   - :success
   - 测试用例设计:success
   - 测试计划:success
 - 开发
   - :success
   - 单元测试:success
   - 组件测试:success
 - 开发完成
   - :success
   - 用户故事验收:success
   - 底层测试评审:success
 - 测试
   - :success
   - 接口测试:success
   - 集成测试:success
   - 探索性测试:success
 - 特性稳定
   - :success
   - 编写端到端测试:success

常见测试工具

常见的测试策略组合：

框架/模式库测试。xUnit，xMock，如 Java 语言里的 JUnit, Mockito；JavaScript 中的 Jest
端到端 API 测试。JMeter，Postman，Rest Assured，Karate
UI 集成测试。Protractor

考虑到测试即文档，在实现实现的时候，会配合一些支持自然语言描述的框架，如：

文档式测试，Gauge （主流语言），Concordion（Java）
BDD 测试，Cucumber（主流语言）
ATDD 测试，Robot Framework（Python 语言）

为了与运行客户端一配合，我们还需要有底层 API 来控制浏览器、客户端应用：

Appium。移动 APP 和桌面应用，支持主流语言
Selenium。Web 浏览器，支持主流语言
Puppeteer。Node.js API 操作 Chrome 浏览器

API 测试

工具

工具	项目地址
ApacheBench	https://httpd.apache.org/docs/2.4/programs/ab.html
wrk	https://github.com/wg/wrk
Apache JMeter	https://jmeter.apache.org/
Locust	https://locust.io/
K6	https://k6.io/
Artillery	https://artillery.io/
Vegeta	https://github.com/tsenart/vegeta

对比

项目	价格	数量	locust	jmeter
工具	wrk	ab	locust	jmeter
安装	简单	简单	依赖 python	依赖 jdk
场景压测	不支持	不支持	支持	支持
UI 界面	无	无	有	有
脚本录制	无	无	无	利用本地 ProxyServer 或 badboy
资源监控	无	无	无	通过 JMeterPlugins 插件和 ServerAgent 实现
报告分析	无	无	无	生成 HTML 报告

测试可视化

JMeter + Grafana + influxDB

Robot + Jenkins

测试遗留系统

如我在《系统重构与迁移指南》一书中指出，要给遗留系统项目加测试并不是一件容易的事情。你需要找到对应年代的测试框架，熟悉对应年代的技术栈，然后才能一点点切入系统。

而后，当你遇到诸如 Java 中的 static 方法调用链时，你会发现难以继续往下，便得想着办法重构。而因为没有测试，你又没有办法重构。

重构没有测试，测试加不了？

持续集成阶段设计

实施过程步骤：

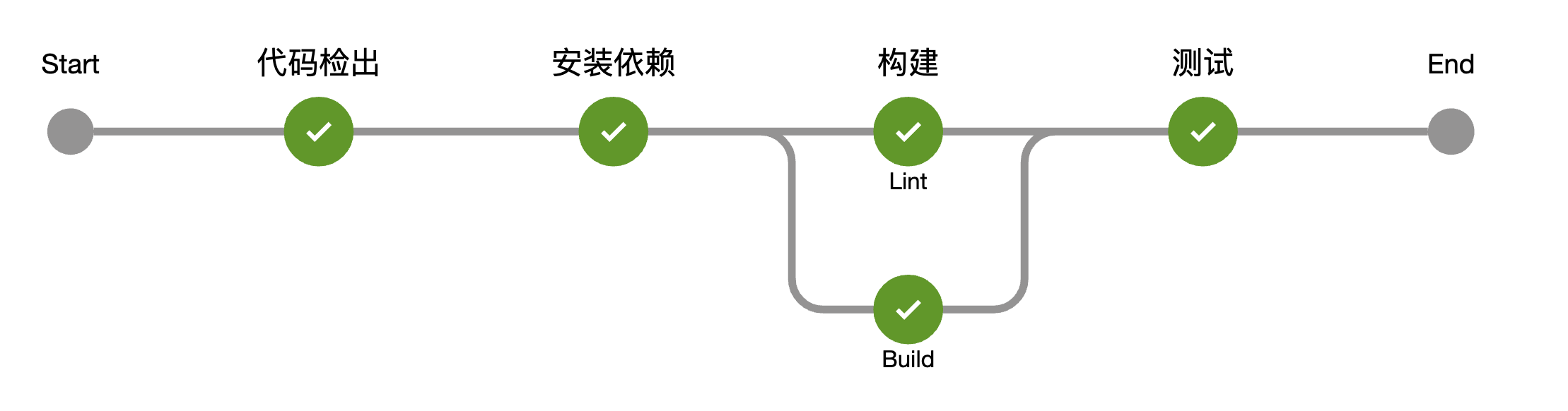

流水线 hello, world
构建和部署流程自动化
单元测试自动化
集成现有代码分析服务
验收测试自动化
发布自动化

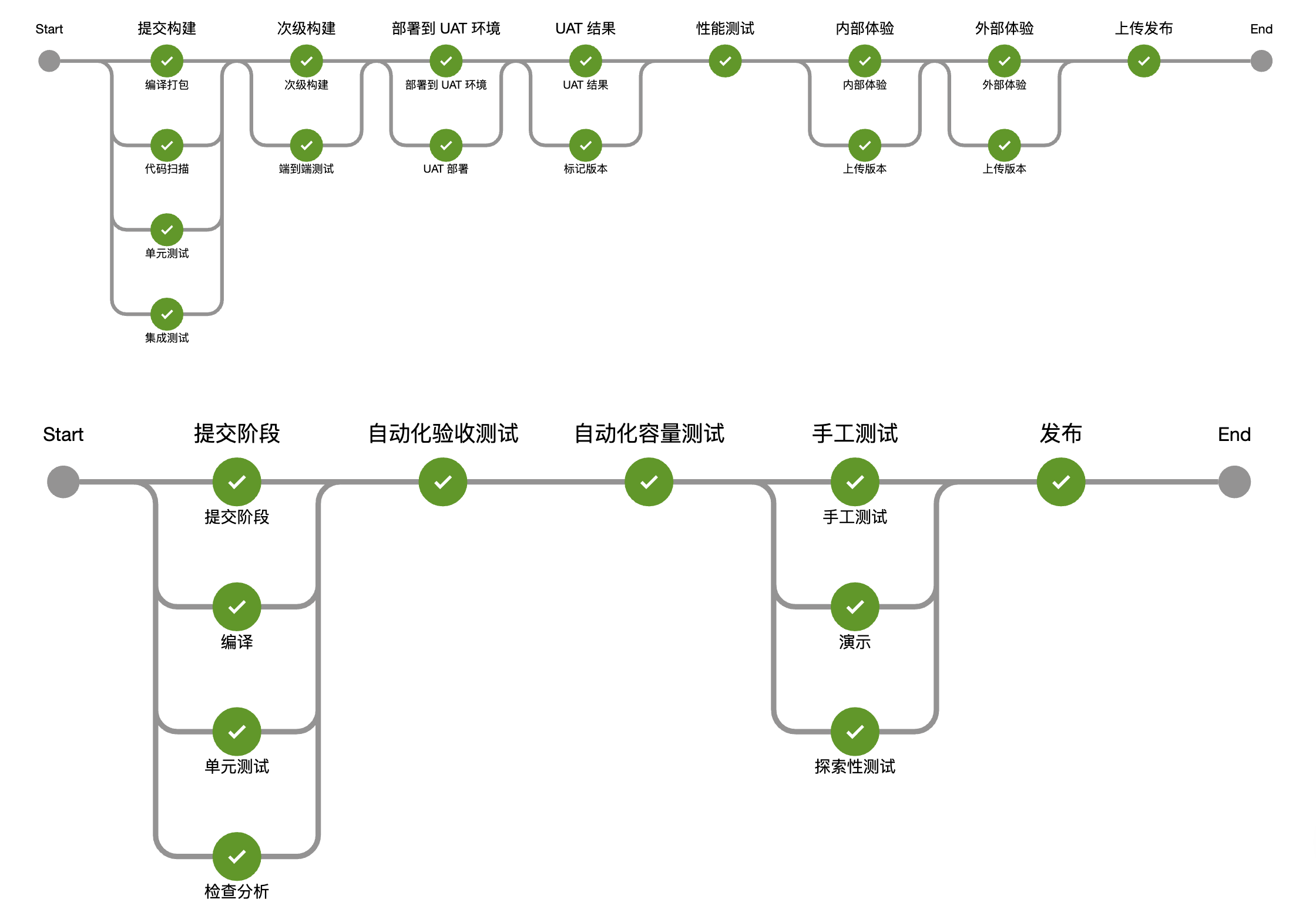

普通流水线模型

来自《持续交付 2.0》的示例：

多流水线模型

开源模式

PR 流水线

技术实践设计

提交规范

提交信息规范

预本地提交

预服务器提交

制定代码规范

Checkstyle

Lint

自动修复工具

Prettier 是一个代码风格统一工具。
esLint ng lint --fix

代码回顾

多团队探索

如《架构师修炼之道》的『方法 15：分而治之』所建议的探索案例：

第一周的探索案例：

小组	探索任务	展示与说明
1	重构插件框架，判断原有代码库能否复用	展示重构的主要接口和类，说明计划是可行的
2	尝试 gRPC 服务	演示 Ruby 客户端与 Java 服务端的通讯
3	创建概念图并设计微服务分区	展示初步概念图。说明还有这么多工作要做

第二周的探索案例：

小组	探索任务	展示与说明
1	通过命令行调用原有插件	比预计的工作量多。说明存在哪些障碍，以及计划如何补救
2	寻找合适的数据库	比较三种数据库的优劣（快速浏览其代码）
3	完善概念图，继续设计微服务分区	展示概念图和微服务的分区设计

选择方案

各步骤方案

如《DevOps 实施手册：在多级 IT 企业中使用 DevOps》所介绍的 DevOps 实施方案，几点要求：

明确界定目标状态（业余目标及驱动力）
理解现状（能力及成熟度模型）
识别交付流水中效率低下领域的瓶颈问题（通过实施价值流程图）

结合之下我们有了初步的方案选择：

 - 建议衡量标准与关键绩效指标
    - 项目关键绩效指标
       - 速度
       - 成本
    - 关键绩效指标组合
    - 质量关键绩效指标
    - 交付流水线优化关键绩效指标
    - 文化关键绩效指标
 - 敏捷实施
    - 自动化部署
    - 进入类生产环境
    - 自动化测试
    - 监控与反馈
 - 集成的交付流水线
    - 实现端到端的可追溯性
    - 带有多重交付流水线的多级 IT
 - 持续集成
 - 持续交付
    - 自动化部署
    - 数据库部署
    - 部署内容、方式及环境
    - 持续集成到持续交付
    - 推送及拉取
    - 实施持续交付
    - 持续交付平台
 - 测试前移
    - 自动化测试与持续测试
    - 测试服务及环境虚拟化
    - 测试数据管理
 - 运维参与前移
    - 转变运维角色
    - IT 服务管理与 DevOps
 - 持续监控及反馈
    - 提供监控与反馈
    - 持续改进
 - 发布管理
    - 发布流程管理
    - 非持续发布周期的持续交付

设计度量体系

人员能力模型

DevOps 模型

过程改进模型

MVP

基础设施完善

统一依赖管理

制品管理。统一、专业的制品库工具（如 Nexus、Harbor 等）在项目中成熟运用
单一可信数据源。单一可信数据源是一种信息数据模型和关联模式，保证每个数据元素只存储一份，确保数据的一致性。

Nexus 私服

Nexus 是 Maven 仓库管理器，也可以叫 Maven 的私服。 Nexus 是一个强大的 Maven 仓库管理器，它极大地简化了自己内部仓库的维护和外部仓库的访问。

Nexus Repository OSS Install)

npm 源

Verdaccio is a simple, zero-config-required local private npm registry.

Verdaccio

标准的研发环境

一键式安装

规划示例

	阶段 1：规范和标准制定	阶段 1.5：现状调研和评估	阶段 2.0：一体化平台调研与规划	阶段 2.5：工程教程的赋能
目标
周期及范围
总要举措			调研：<br> 规划： <br> 协调：
产出物
资源及职责

技术债务可视化

可视化

技术债看板

 - 技术债看板
   - Todo
     -  Lodash 体积过大
   - Doing
   - Done
     - Jasmine -> Jest

技术债热力图

服务级别热力图

技术债热力图

代码热力图？

{
"series": [
    {
        "type": "treemap",
        "breadcrumb": {"show": false},
        "roam": "false",
        "nodeClick": "false",
        "data": [{
            "name": "nodeA","value": 10,
            "children": [
              {"name": "HealthController.java", "value": 4 },
              {"name": "HealthService.java", "value": 6}
            ]},
            {"name": "HealthModel.java", "value": 20}
        ]
    }
]
}

技术债墙

 - 技术债墙
     - 快速解决
       - ……
       - ……
       - ……
     - 分解并计划
       - ……
       - ……
       - ……
     - 在可能的时候提升
       - ……
       - ……
     - 暂时不管
       - ……
       - ……
       - ……

config: {"left": "简单", "right": "困难", "bottom": "不重要", "top": "重要"}

技术债务评估

《Defects 的启示》

审视架构

可视化架构

C4 模型

—— 《程序员必读之软件架构》

C4 模型由一系列分层的软件架构图组成，这些架构图用于描述上下文、容器、组件和代码。C4 图的层次结构提供了不同的抽象级别，每种抽象级别都与不同的受众有关。

系统上下文。设定场景的高层次图，包括关键的系统依赖和参与者。
- 我们构建的软件系统是什么？
- 谁会用它？
- 如何融入已有的 IT 环境？
容器。容器图显示了高层次的技术选择，容器如何分担职责、如何通信。
- 软件系统的整体形态是什么样的？
- 高层次技术决策有哪些？
- 职责在系统中如何分布？
- 容器之间如何进行交流？
- 开发者需要在哪里写代码？
组件。组件图可以让你看到每个容器的关键逻辑组件及之间的关系。
- 系统由哪些组件/服务组成？
- 在高层次上，系统如何工作、是否清晰？
- 所有组件/服务都驻留在一个容器中？
类。这是一个可靠的细节层次。类是软件系统的最小结构单位。

嗯

-此处应有 C4 图示例-

调整架构

康威定律

在设计系统时，组织所交付的方案结构将不可避免地与其沟通结构一致。 —— 梅尔文·康威

康威逆定律

构建与目标系统架构相仿的团队结构，这样项目会更容易实现。

领域驱动设计

事件风暴

事件风暴。它是由 AlbertoBrandolini 提出的，一种用于领域驱动设计的协作设计方法。事件风暴基于现实业务流程，以系统实现为视角，通过一次只关注一个维度的分层抽象方式，将现实业务流程进行抽象并转化为系统实现的业务逻辑。

它的流程是，通过识别决策命令（decision command）和领域事件（domain event）的聚合（aggregate） or 业务承载物（carrier），并开始将聚合分组到有界上下文中。梳理限界上下文依赖关系，再划分问题子域中。在此过程中，识别关键测试场景，用户和目标并将其合并到模型中。最后，添加有界上下文之间的关系以创建上下文映射。然后用代码对所得模型进行挑战，以验证组学习并验证模型。

它通常由三个步骤组成：

头脑风暴，以识别领域事件。
识别事件触发器（决策命令）。
识别聚合（业务承载物）。

模型探讨旋涡（whirlpool）是由 DDD 的创造者 Eric Evans 创建的一个模型探讨漩涡的文档草案（http://domainlanguage.com/ddd/whirlpool/ ）。这份文档提出了一种建模和知识提炼的方法，它能补充其它的敏捷方法，并能在应用的开发生命周期中随时使用。不过，它主要不是用来建模的，而是为了解决在创建模型期间遇到的问题。

来源：《如何通过 DDD（领域驱动设计）降低软件开发的成本？》

搭建持续集成

Jenkins

见：Installing Jenkins

GoCD

见：Installing GoCD server

代码化构建流

编程式

Bash

Gradle

aka Groovy

Kotlin Script

Makefile

Go 示例：

all: clean build
build: build-linux build-windows build-macos
test:
#	make build-plugins
	$(GOTEST) -v ./...
clean:
	$(GOCLEAN)
	rm -rf $(BINARY_DIR)
run:
	$(GOBUILD) -o $(BINARY_DIR) -v ./...
	./$(BINARY_DIR)
lint:
	golint ./pkg/...
changelog:
	conventional-changelog -p angular -i CHANGELOG.md -s -r 0

JavaScript

通过 package.json 中的 script 字段，如 Ledge 中的：

{
  "scripts": {
    "ng": "./node_modules/.bin/ng",
    "start": "yarn ng serve",
    "build": "node --max_old_space_size=4096 ./node_modules/.bin/ng build",
    "build:ci": "node --max_old_space_size=4096 ./node_modules/.bin/ng build --configuration ci",
    "build:stats": "node --max_old_space_size=4096 ./node_modules/.bin/ng build --stats-json",
    "analyze": "webpack-bundle-analyzer dist/ledge/stats-es2015.json",
    "test": "yarn ng test",
    "test:ci": "yarn ng test --watch=false --progress=false --browsers=ChromeHeadlessCI --codeCoverage",
    "lint": "yarn ng lint",
    "commit": "git-cz",
    "package": "yarn build:ci && rm -rf dist/static && yarn scully",
    "deploy": "yarn package && npx angular-cli-ghpages --repo=https://github.com/phodal/do.git --dir=dist/static --cname=devops.phodal.com",
    "publish:cloudbase": "cloudbase hosting:deploy dist/static -e ledge2-8daa6a",
    "build:render": "node --max_old_space_size=4096 ./node_modules/.bin/ng build @ledge-framework/render --prod",
    "build:view": "node --max_old_space_size=4096 ./node_modules/.bin/ng build @ledge-framework/view --prod",
    "publish:render": "cd @ledge-framework/render && npm publish --access=public",
    "publish:view": "cd @ledge-framework/view && npm publish --access=public",
    "scully": "scully --scanRoutes",
    "scully:serve": "scully serve",
    "changelog": "conventional-changelog -p angular -i CHANGELOG.md -s -r 0"
  }
}

Pipeline as Code

Jenkins

见：Pipeline

示例：

pipeline {
    agent any
    options {
        skipStagesAfterUnstable()
    }
    stages {
        stage('Build') {
            steps {
                sh 'make'
            }
        }
        stage('Test'){
            steps {
                sh 'make check'
                junit 'reports/**/*.xml'
            }
        }
        stage('Deploy') {
            steps {
                sh 'make publish'
            }
        }
    }
}

GoCD

见：GoCD

代码化配置

数据库自动化

工具特性：

通过 迁移脚本 执行数据库变更，这些脚本是标准的 SQL 文件
每个迁移脚本必须有一个唯一的名称和序列号
迁移工具会为自己保留一张表，用来记录已经在数据库中运行过的迁移脚本，以及哪些迁移脚本尚未运行。
无论何时使用和迁移工具，它都会扫描所有可用的迁移脚本，与在数据库中已经记录的脚本进行比较，找出尚未运行的脚本，然后运行它们。

引入 Flyway

见：Flyway Command line install

实施自动化测试

后端测试体系

架构测试

ArchUnit： ArchUnit 是用来检查架构特征的 Java 测试库，比如包与类的依赖关系、注解、甚至是调用层级一致性。它可以附加在现有的测试方案中，以单元测试的方式运行，但目前只能用于 Java 架构。ArchUnit 测试套件可以合并到持续集成环境及部署流水线中，使我们可以更容易地利用架构适应度函数实现演进式架构。

参见：《ArchUnit》

JDepend 设计质量指标：

类和接口的数量。包中具体类和抽象类（包括接口）的数量，代表了该包的可扩展性。
输入耦合度（Ca）。有多少其他的包依赖于该包中的类，表示了该包的职责范围。
输出耦合度（Ce）。该包中的类依赖于其他包的数量，表示了该包的独立度。
抽象性（A）。包中所有抽象类（包括接口）的数量，占包中所有类数量的比率。
不稳定性（I）。输出耦合度占总耦合度的比率，I = Ce/（Ce + Ca）。该指标表示该包对变化的适应能力。
与主序列的距离。某个包与理想线 A + I = 1 的垂直距离。该指标表示该包在抽象性和稳定性之间的平衡程度。
包依赖循环。如果包的依赖之间形成了循环，会生成其中各个包的层级路径报告。

 - 设计质量指标
  - 类和接口的数量
  - 输入耦合度
  - 输出耦合度
  - 抽象性
  - 不稳定性
  - 与主序列的距离
  - 包依赖循环

API

Mock

UT

前端测试体系

E2E

UT

Android 测试体系

官方指南：《Build effective unit tests》

分类	框架	覆盖范围	是否依赖设备	执行速度
大型测试	Appium, UIAutomator*	用户通过界面操作的流程（涉及多应用和系统 UI 交互）	是	慢，分钟级（一般在 1 ~ 5 分钟内，依测试场景复杂度而定）
中型测试	JUnit，Instrumentation	功能测试：用户通过界面操作的流程(只能在单个应用内操作)；集成测试：Java 方法(依赖 Android 框架、数据库、第三方能力实现)	是	较慢，涉及界面操作的在分钟级(一般在 0.5~3 分钟，和同样操作步骤的界面测试相比，单个测试用例执行时间要少 40%)；较快，不涉及界面操作的 Java 方法的测试在秒级(一般在 1 秒内，依被测方法的执行时间而定)
小型测试	JUnit，Mockito，Robolectric	“纯”Java 方法(不依赖 Android 框架、数据库、第三方能力，或这些依赖可以很方便的 Mock，对代码可测试性要求较高)	否	快，毫秒级

类型：

本地测试
- JUnit
- Mockito
- Powermock
- Robolectric
插桩测试
- hamcrest
- espresso
- uiautomator
E2E
- Calabash
- Robot Framework
- Appium

iOS 测试体系

UiAutomation
XCTest
Frank
KIF
Kiwi

性能和压力测试

Apache Benchmark

Apache Benchmark：Ab

SuperBenchmarker（Windows 版的 Apache Benchmark）： SuperBenchmarker

示例：

$ ab -n 10 -c 2 https://devops.phodal.com/

Gatling

Gatling：Gatling

安装：https://gatling.io/docs/current/installation

自动化部署应用

K8S + Dockerfile

非镜像的自动化方案

指标

Eclipse MicroProfile

Eclipse MicroProfile 是一个微服务的基准平台定义，针对微服务架构优化企业 Java，并为跨多个 MicroProfile 运行环境提供应用程序可移植性。

Eclipse Microprofile Metrics：Eclipse Microprofile Metrics

MicroProfile OpenTracing：MicroProfile OpenTracing

TBC

Dropwizard Metrics

GitHub: https://github.com/dropwizard/metrics

Spring Boot Actuator

Spring Boot Actuator：Spring Boot Actuator

引入监控

监控，观察并记录系统状态变化和数据流的过程。

StatsD + Graphite + Grafana

digraph {
  subgraph stats {
    uWSGI -> StatsD;
    Logstash -> StatsD;
    Diamond -> StatsD;
    App1 -> StatsD;
    App2 -> StatsD;
  }

  StatsD -> Graphite -> Grafana;
}

Statsd 是一个使用 Node 开发网络守护进程，它的特点是通过 UDP（性能好，及时挂了也不影响主服务）或者 TCP 来监听各种数据信息，然后发送聚合数据到后端服务进行处理。
Graphite 是一套 Python 写的开源编程接口，主要是用来收集服务器的及时状态，在这里主要作为 statsd 的数据后端。分为了三个子项目
- carbon 守护进程，接收 StatsD 发送过来的原始统计数据。
- whisper 用来存储统计数据的时间序列数据库。
- graphite webapp 用来图形化展示统计数据的 web 项目。
Grafana 使用 Go 开发，可以在界面上设计调整自己的统计图表，支持多重报警，可定制化。

Java

Kamon

Docker 镜像：StatsD + Graphite + Grafana 4 + Kamon Dashboards

Python

pystatsd

日志收集和存储

Java

记录工具：

SLF4J：SL4J

Apache Log4J 2：Log4J 2

异常处理

Airbrake

请求跟踪

Java

OpenZipkin：https://zipkin.io/

Spring Cloud Sleuth：https://spring.io/projects/spring-cloud-sleuth

OpenCensus：OpenCensus

Prometheus

Prometheus 是用于事件监视和警报的免费软件应用程序。它将实时指标记录在使用 HTTP 拉模型构建的时间序列数据库中，并具有灵活的查询和实时警报。

官网：https://prometheus.io/

ELK

示例架构：

digraph {
  rankdir=LR;
  APP1 -> Kafka;
  APP3 -> Kafka;
  APP4 -> Kafka
  Kafka -> Logstash;
  Logstash -> ElasticSearch -> Kibana;
}

ElasticSearch + Logstash + Kibana

安装见: https://www.elastic.co/start

Kafka + Flink

Flink：Flink Downloads

Flink 中文：Flink 下载

Kafka：Kafka Quickstart

追踪问题

第一次 Showcase

实施落地

主干开发

从发布倒推分支策略

特性开关

特性开关（Feature Toggle）是一种允许控制线上功能开启或者关闭的方式，通常会采取配置文件的方式来控制。当我们需要 A 功能的时候，我们就只需要把 A 功能的开关打开。当我们需要 B 功能，而不需要 A 功能的时候，我们就可以把相应的功能关掉。

缩小批次规模

——《DevOps 实施手册》

缩短周期时间
降低交付风险
降低集成风险
降低架构复杂性
提高测试质量
减少过度开发
减少浪费
降低可见性复杂度
改善环境
改善流程
改善文档
实现持续改善

对应的挑战：

人员。跨职能团队
流程。
- 小规模的、频繁的开发与测试、组件交付
- 对流程进行持续改善
架构。微架构
工具。减少非自动化步骤

微架构

后端：微服务

前端：微前端

APP：基座化

插件化

实施之后

回顾和总结

输出

回顾总结

规模化 DevOps 落地

DevOps 能力中心

建设框架

 - 招募种子
   - 明确目标、职责
   - 组织内提供种子候选人
 - 训战：专项培训
    - DevOps 知识体系
    - DevOps 实践
 - 训战：项目实战
    - 模拟项目
    - 真实项目
 - 训战：辅导分享
    - 守
    - 破
    - 离
 - 答辩评估
    - 能力认证
 - 认证通过
    - ""

DevOps 内部教练

DevOps 平台

见：<a href="/practise/devops-platform" target="_blank">DevOps 平台</a>

DevOps 知识平台

Google DevOps 文档

DevOps 是一项组织和文化运动，旨在加快软件交付速度，提高服务可靠性，并在软件利益相关方之间建立共享所有权。了解如何提高软件交付的速度、稳定性、可用性和安全性。

Google 示例：Google DevOps

- Google DevOps
    - DevOps 技术
       - 版本控制
       - 持续集成
       - 部署自动化
       - 主干开发
       - 测试自动化
       - 架构
       - 赋予团队选择工具的能力
       - 测试数据管理
       - 更早将安全性纳入软件开发流程
    - DevOps 流程
       - 团队实验
       - 简化变更审核流程
       - 客户反馈
       - 价值流中工作的可视性
       - 小批量工作方式
    - DevOps 衡量
       - 监控系统以制定明智的业务决策
       - 主动式故障通知
       - 进行中工作数限制
       - 目视管理
    - DevOps 文化
       - 工作满意度
       - Westrum 组织文化
       - 学习文化
       - 如何进行转型

自下而上优化

成熟度模型的模式

附录：可信软件系统 10 要素

原文：《构建可信软件系统》

清晰可见的架构远景
- 架构设计原则
- 架构的多层级可视化
可信的软件安全策略
- 零信任的安全策略
高度自动化的工作流
- 开发工作流可视化
- 开发工作流自动化
- 风格受限的规范实践
- 时间表
设计架构适应度
- 设计架构适应度
高效的测试策略
- 测试模式
- 测试策略
更好的知识传递
- 文档代码化
- 组织内部分享知识
- 不止于代码的代码检视
框架与模块的与时俱进
- 主框架的更新节奏
- 时时更新辅助依赖
边界限定的系统架构
- 组合优于复合
- 配层，而非被接口适配
- 分层架构的二次分层
- 划分边界
持续偿还的技术债务
- 技术债务头脑风暴
- 可视化技术债务
- 可视化技术债务
强有力的个人 & 愿意改进的团队
- 提升个人能力
- 团队能力
- 团队多样性

来源：oschina

链接：https://my.oschina.net/huawenyao/blog/4311362

标签

devops

github

java

apache

decops实践

总览

建立愿景与方向

启动会议

利益相关者会议

业务关注点

识别目标和现状

自评

差距分析

确认团队

设立里程碑

落地策略

DevOps 转型策略

自行落地

1. 组织层级解决跨团队协作

2. 建立 DevOps 知识库

3. 培养内部专职教练

供应商

1. 避免供应商锁定

2. 培养内部能力

外部教练

1. 结对模式

2. 赋能团队

3. 内部总结分享

度量与评估

可视化现状和未来

Path to Production

Path to DevOps

确认 DevOps 流程

度量效能

DevOps 四个关键指标

度量

度量分支策略

度量构建

代码覆盖率

代码质量分析工具

度量团队和组织

团队状态评估

团队组成和能力水平

人员成长模型

技术债务评估

技术债务收集

技术债头脑风暴

开发时

DevOps 维度模型

准入条件

有意愿的组织

有意愿的团队

团队发展阶段模型

有意愿、能力的个人

DevOps 外部教练

DevOps 内部教练

学习计划

组织提供支持

DevOps 实施看板

可视化现状

探索可行方案

可构建

分解构建过程

遗留系统问题

测试策略

总体方案

测试策略

测什么

软件质量评估模型

常见测试类型

探索式测试

APP 测试类型

定义测试类型

兼容性测试

测试流程设计

常见测试工具

API 测试

测试可视化

JMeter + Grafana + influxDB

Robot + Jenkins

测试遗留系统

重构没有测试，测试加不了？

持续集成阶段设计

普通流水线模型
