课程说明
由于设备管理中需要关联产品和设备组，需要定义动态列表，因此将设备管理相关功能的构建单独作为一个课程来介绍，本课程涉及到主要的新知识点：
-
动态值列表定义
-
查询区域使用值列表
-
新增和更新区域使用值列表
-
详细信息页面只读信息查看
课程内容
01 创建设备页面
选择应用设计器左侧的
页面
图标，进入界面列表窗口：
1. 选择右上角的
创建
进入创建页面窗口，录入如下信息：
- 名称：设备
- 编码：DEVICES
- 标题：设备管理
2. 填写信息完成后，点击创建页面窗口左下角的 “
创建
” 按钮完成页面创建后进入页面设计视图。
3. 点击顶端的
数据源
图标，切换到
数据源定义
视图。
4. 点击左上角的 (➕) 加号，从弹出的列表中选择 设备 创建产品数据源。
5. 点击顶端的
页面设计
图标，切换到页面设计界面。
▍ 1.1定义设备列表Section
1. 左边页面结构视图中展开
设备
节点，选择下面的
默认Section
节点，在右侧的
Section属性
下修改信息为：
-
名称：设备列表
-
编码：listDevices
2. 拖动右侧
组件列表
下的
数据组件->列表
组件到中间区域，看到虚框出现后释放会弹出
组件添加数据源
窗口，看到已经默认选中
设备
这个数据源，直接点击
确定
按钮。
3. 左边页面结构视图中展开
设备
节点，选择下面的
产品列表->表格组件
节点，从右侧
字段
下拖动字段到中间配置区域：
-
搜索（高级搜索）默认字段：产品、设备组、设备名称
-
列表字段：设备名称、所属产品(产品->产品名称)、云端协议、设备组(设备组->组名称)
4. 中间配置区域添加如下按钮：
-
列表按钮：添加
-
列表行内按钮：详情(自定义按钮)、编辑
5. 点击右上角的
保存编辑
按钮保存。
▍ 1.2 定义创建设备Section
1. 鼠标移动到左边页面结构视图中设备节点后面的加号➕，选择
添加Section
弹出
在页面”设备“中创建Section
窗口中输入信息：
-
名称：新增设备
-
编码：createDevice
2. 选择
新增设备 Section
，拖动右侧
组件列表
下的
数据组件->表单
组件到中间区域，看到虚框出现后释放会弹出
组件添加数据源
窗口，看到已经默认选中
设备
这个数据源，直接点击
确定
按钮。

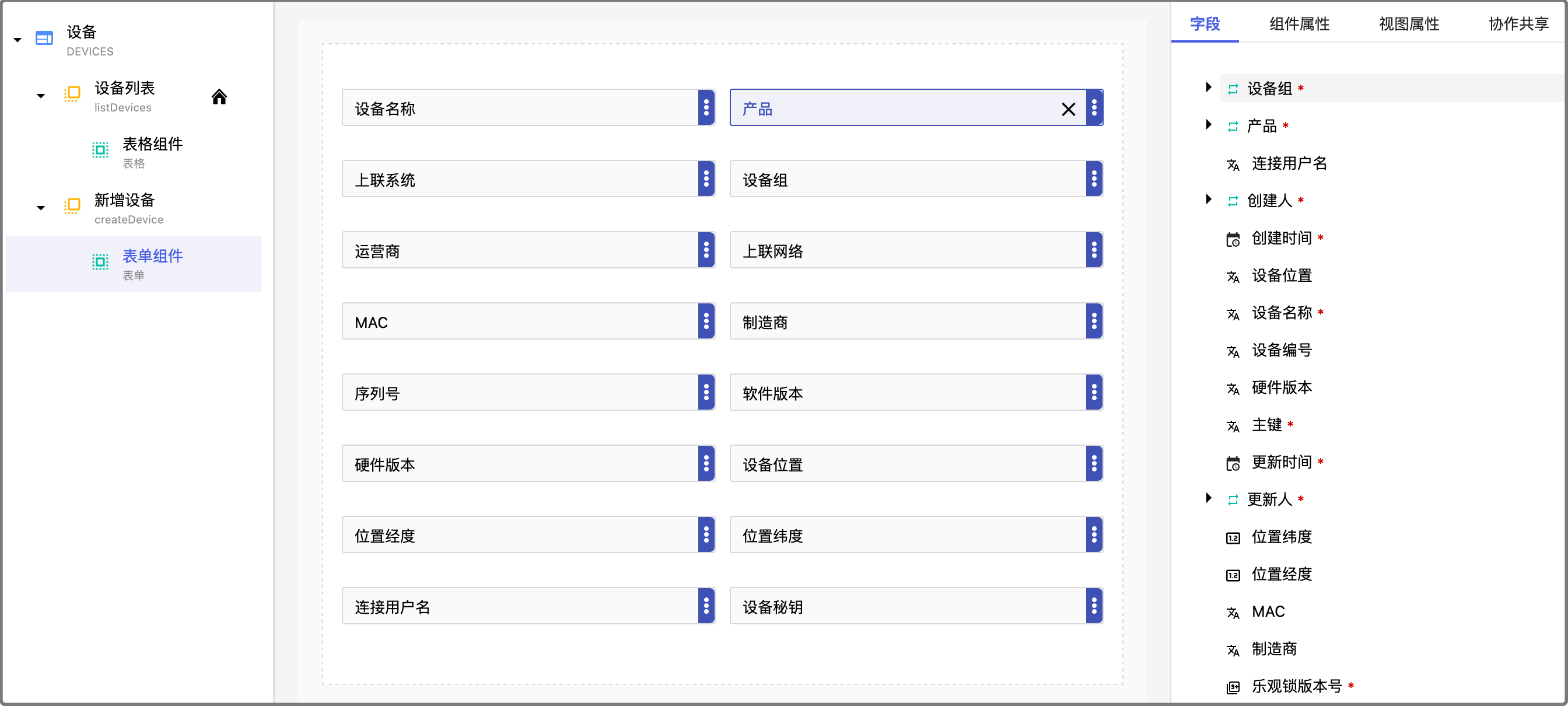

3. 左边页面结构视图中选择
新增设备->表单组件
节点，从右侧
字段
下拖动字段到中间配置区域，形成两栏布局：
-
第一行：设备名称、产品
-
第二行：上联系统、设备组
-
第三行：运营商、上联网络
-
第四行：MAC、制造商
-
第五行：序列号、软件版本
-
第六行：硬件版本、设备位置
-
第七行：位置经度、位置纬度
-
第八行：连接用户名、设备秘钥
4. 选中
新增设备 Section
5. Section按钮区添加
增加
按钮：
-
按钮文字：增加**
-
按钮图标：add
-
数据源：设备
-
dataset方法：提交
-
后处理动作：关闭Section
-
后处理动作关闭的Section：新增设备
6. Section按钮区添加
取消
按钮：
-
按钮文字：取消
-
按钮图标：cancel
-
数据源：设备
-
dataset方法：删除
-
操作的记录：当前记录
-
后处理动作：关闭Section
-
后处理动作关闭的Section：新增设备
7. 点击右上角的
保存编辑
按钮保存
▍ 1.3 定义查看设备Section
1. 鼠标移动到左边页面结构视图中设备节点后面的加号➕，选择
添加Section
弹出在页面”设备“中创建Section窗口中输入信息：
-
名称：查看设备
-
编码：viewDevice
2. 选择查看
设备 Section
，拖动右侧组件列表下的
数据组件->表单组件
到中间区域，看到虚框出现后释放会弹出组件添加数据源窗口，看到已经默认选中
设备
这个数据源，直接点击确定按钮。
3. 左边页面结构视图中选择
新增设备->表单组件
节点。

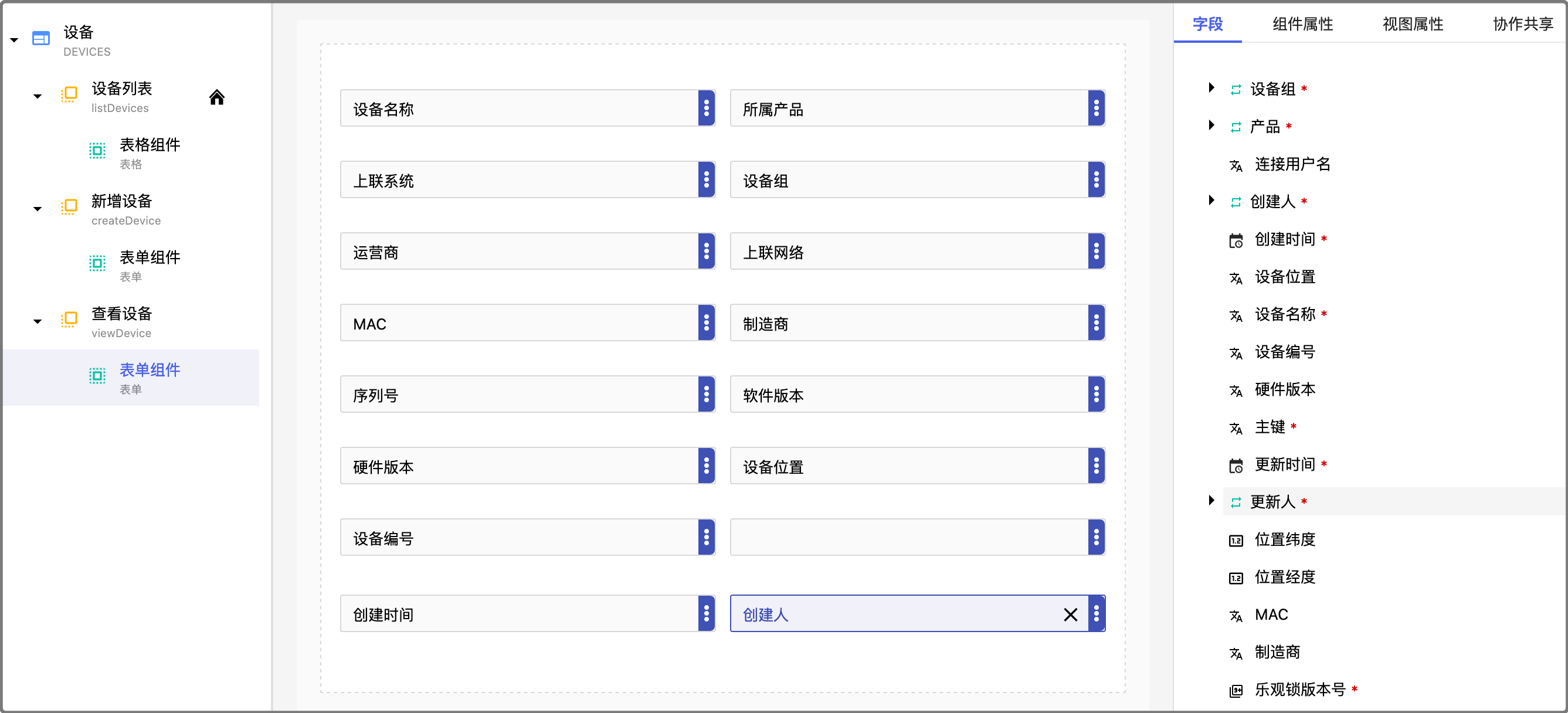

4. 从
字段
下拖动字段到
中间配置区域，形成两栏布局，并设置所有字段组件属性
下的是否可编辑 ：否 ：
-
第一行：设备名称、所属产品(产品->产品名称)
-
第二行：上联系统、设备组(设备组->组名称)
-
第三行：运营商、上联网络
-
第四行：MAC、制造商
-
第五行：序列号、软件版本
-
第六行：硬件版本、设备位置
-
第七行：设备编号
-
第八行：创建时间、创建人(创建人->用户名)
5. 选中查看
设备 Section
6. Section按钮区添加
关闭
按钮：
-
按钮文字：关闭**
-
按钮图标：close
-
数据源：设备
-
逻辑类型：无
-
后处理动作：关闭Section
-
后处理动作关闭的Section：查看设备
7. 点击右上角的
保存编辑
按钮保存。
▍ 1.4 定义更新设备Section
1. 鼠标移动到左边页面结构视图中设备节点后面的加号➕，选择
添加Section
弹出
在页面”设备“中创建Sectio
窗口中输入信息：
-
名称：更新设备
-
编码：updateDevice
2. 拖动右侧
组件列表
下的
数据组件->表单
组件到中间区域，看到虚框出现后释放会弹出
组件添加数据源
窗口，看到已经默认选中
设备
这个数据源，直接点击
确定
按钮。
3. 左边页面结构视图中选择
更新产品->表单组件
节点，从右侧
字段
下拖动字段到中间配置区域，形成两栏的布局：
-
第一行：设备名称、产品(不可编辑)
-
第二行：上联系统、设备组
-
第三行：运营商、上联网络
-
第四行：MAC、制造商
-
第五行：序列号、软件版本
-
第六行：硬件版本、设备位置
-
第七行：位置经度、位置纬度
4. 点击右上角的
保存编辑
按钮保存。
5. 选中
更新设备
Section
6. Section按钮区添加
更新
按钮：
-
按钮文字：更新**
-
按钮图标：save
-
数据源：设备
-
dataset方法：提交
-
后处理动作：关闭Section
-
后处理动作关闭的Section：更新设备
7. Section按钮区添加
取消
按钮：
-
按钮文字：取消
-
按钮图标：cancel
-
数据源：设备
-
dataset方法：重置
-
操作的记录：当前记录
-
后处理动作：关闭Section
-
后处理动作关闭的Section：更新设备
8. 点击右上角的
保存编辑
按钮保存。
▍ 1.5 设备列表Section中关联创建设备和更新设备Section
1. 左边页面结构视图中选择
设备列表->表格组件
2. 设置
列表按钮添加
的属性：
-
按钮图标：add
-
后处理动作：打开Section
-
弹出Section宽度：中
-
后处理动作打开的Section：新增设备
3. 设置
列表行内按钮详情
的属性：
-
按钮图标 ：details
-
数据源：设备 ；
-
dataset方法：查询；
-
后处理动作：打开Section
-
弹出Section宽度：中
-
后处理动作打开的Section：查看设备
4. 设置
列表行内按钮编辑
的属性：
-
按钮图标：mode_edit
-
后处理动作：打开Section
-
弹出Section宽度：中
-
后处理动作打开的Section：更新设备
5. 点击右上角的
保存编辑
按钮保存。
02 菜单设置
选择应用设计器左侧的菜单管理图标，进入菜单管理界面，在
物联网管理
菜单下添加菜单项：
-
导航名称：设备管理
-
图标：scissors
-
跳转页面：设备
03 发布和运行应用
选择应用设计器顶部右上角
发布
按钮发布应用，选择
物联网低代码服务(试用配置) 发布配置
，点击
确定
按钮开始发布应用，等待应用发布完成。
04 持续优化应用

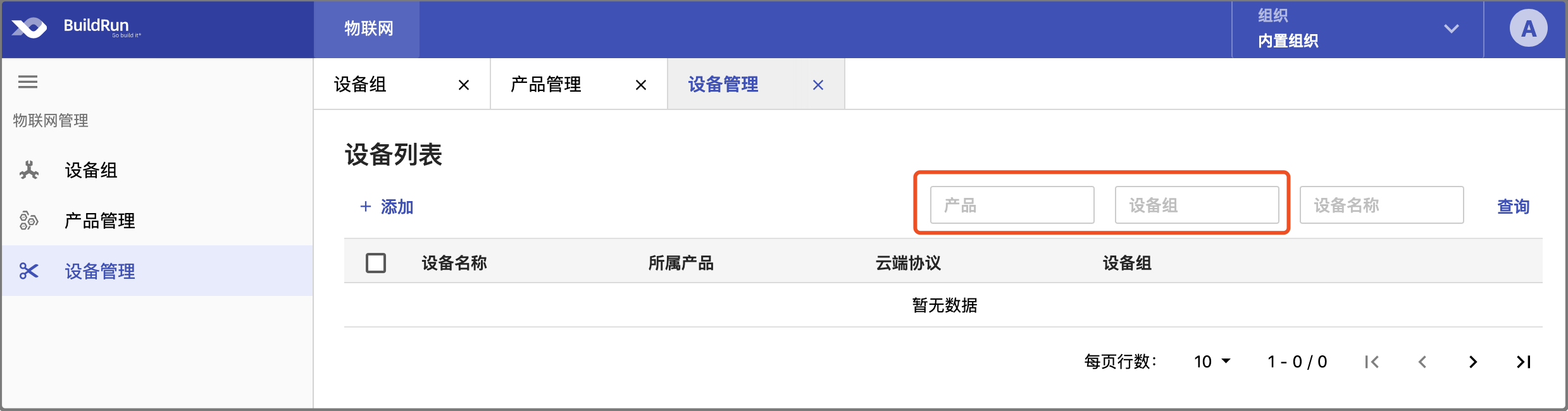

图中红圈的字段，希望能够是动态的值列表，通过选择已经在设备组和产品管理维护好的值。
▍ 4.1 定义设备组和产品的动态值列表
从业务对象关系图中的实体对象
设备组
上方点击编辑图标，进入业务对象属性查看界面：
1. 选择
关联值列表
标签进入关联值界面，点击
创建关联值列表
进入
创建关联值列表
界面，输入如下信息：
-
名称：设备组
-
描述
2. 点击
创建
按钮创建
设备组
，选择
设备组

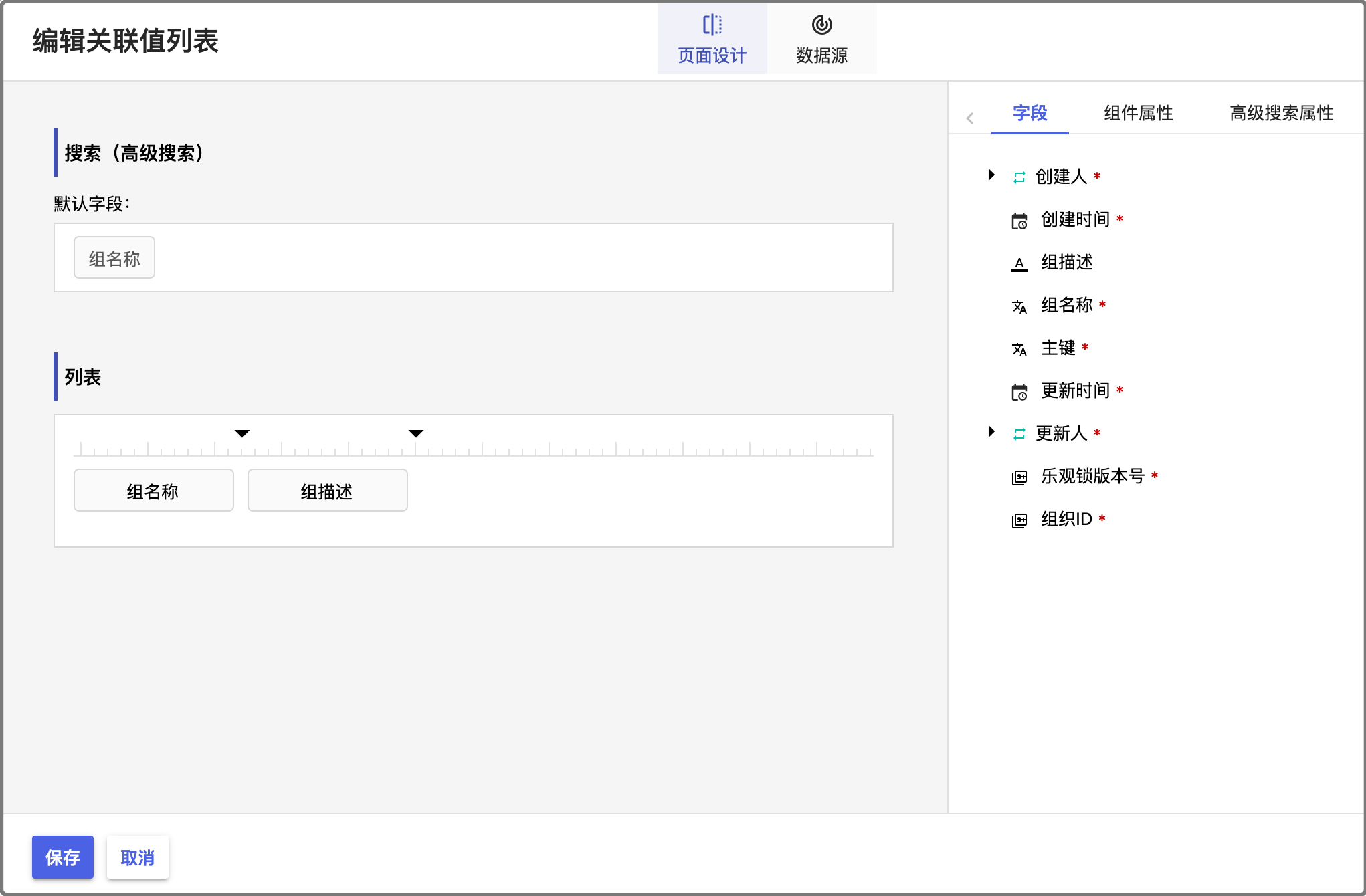

进入编辑关联值列表界面；
3. 右侧
关联值列表属性
中设置
是否可搜索：是
4. 从右侧
字段
下拖动字段到中间配置区域：
-
搜索（高级搜索）默认字段：组名称
-
列表：组名称、组描述
5. 点击
保存
按钮完成编辑
6. 进入
产品
业务对象创建关联值列表
产品
：
-
搜索（高级搜索）默认字段：产品名称
-
列表：产品名称、产品类型、云端协议、产品描述
▍ 4.2 为设备列表搜索和创建设备界面设置关联值列表
1. 选择页面
设备
进入页面设计器中
2. 选择
设备列表
Section中的
表格组件
3. 选择
搜索（高级搜索）默认字段
中的：
-
产品：值列表为 产品
-
设备组 值列表为 设备
4. 选择
新增设备 Section中表单组件
；
5. 选择如下字段设置：
-
产品：值列表为 产品
-
设备组 值列表为 设备组
6. 选择
更新设备
Section中的
表单组件
；
7. 选择如下字段设置：
-
设备组值列表为 设备组
▍ 4.3 发布运行应用

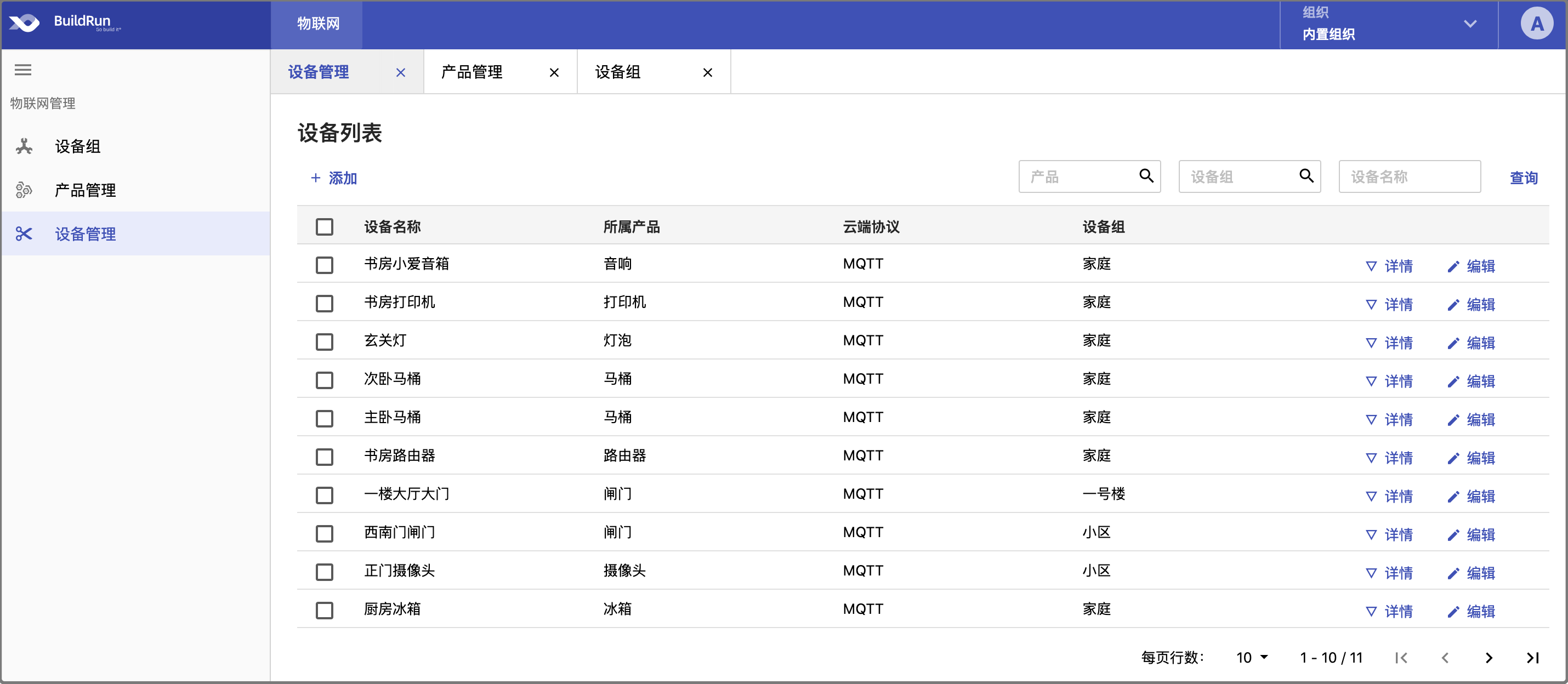

点击设备列表行内的
详情

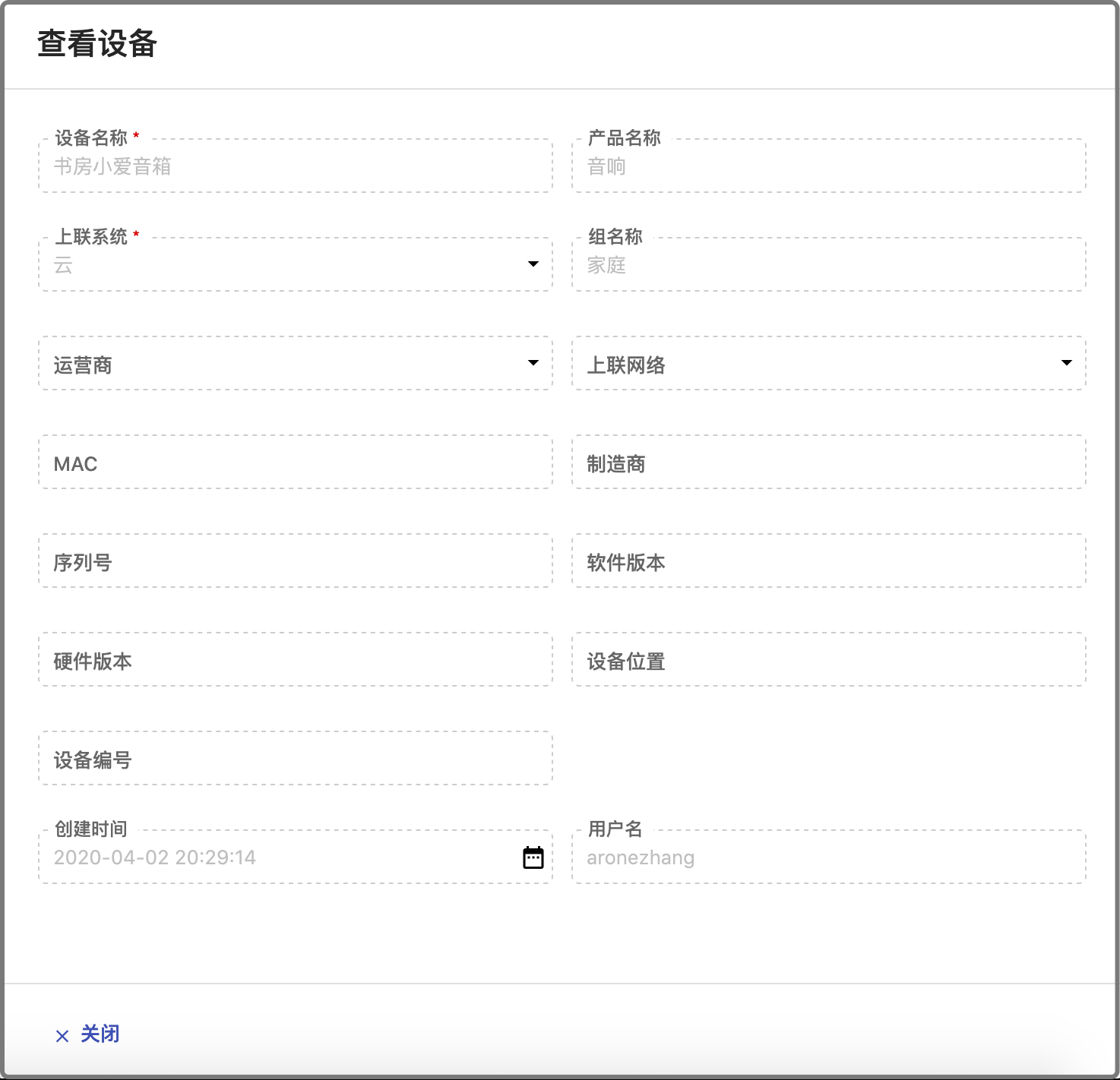

链接查看设备详情：

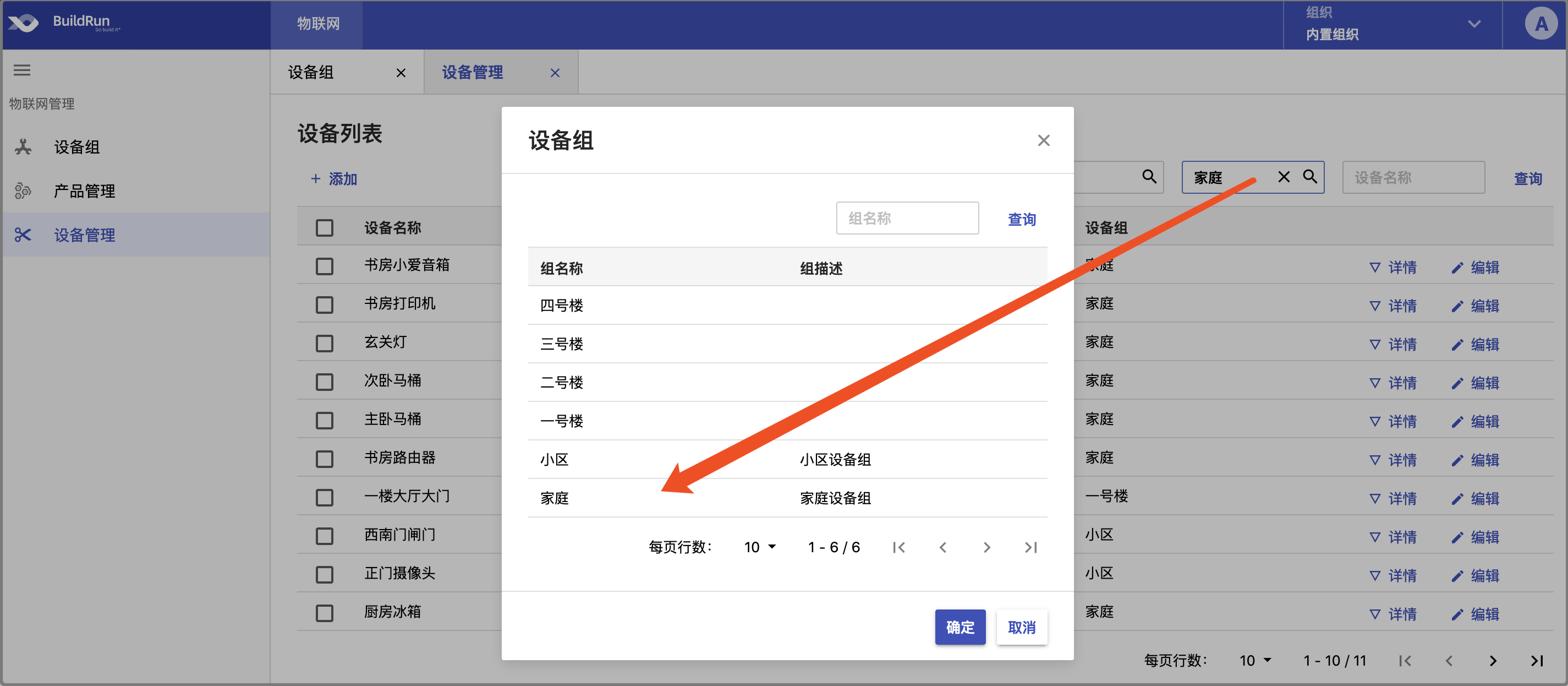

查询区域字段使用关联值列表选择值：

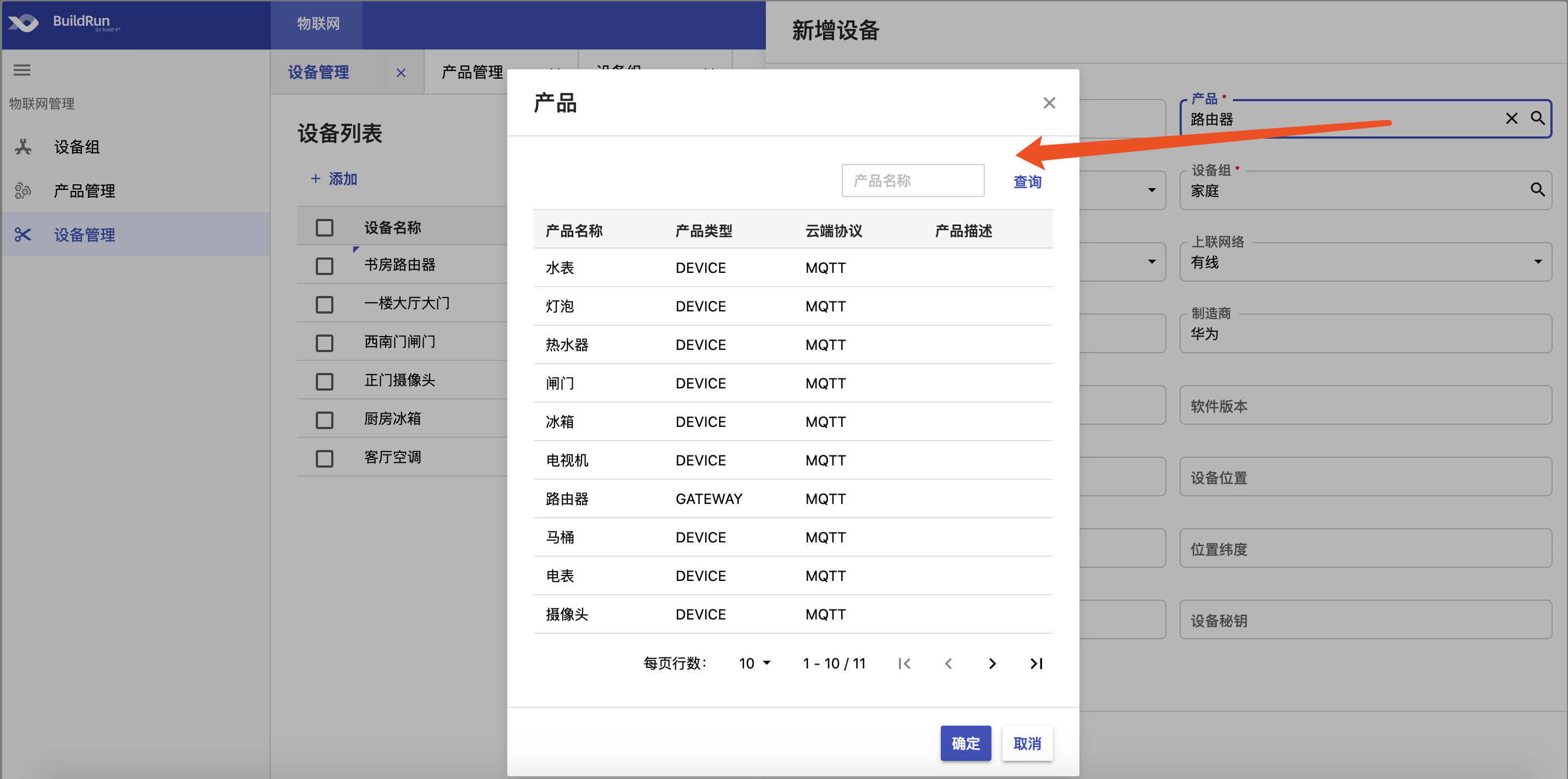

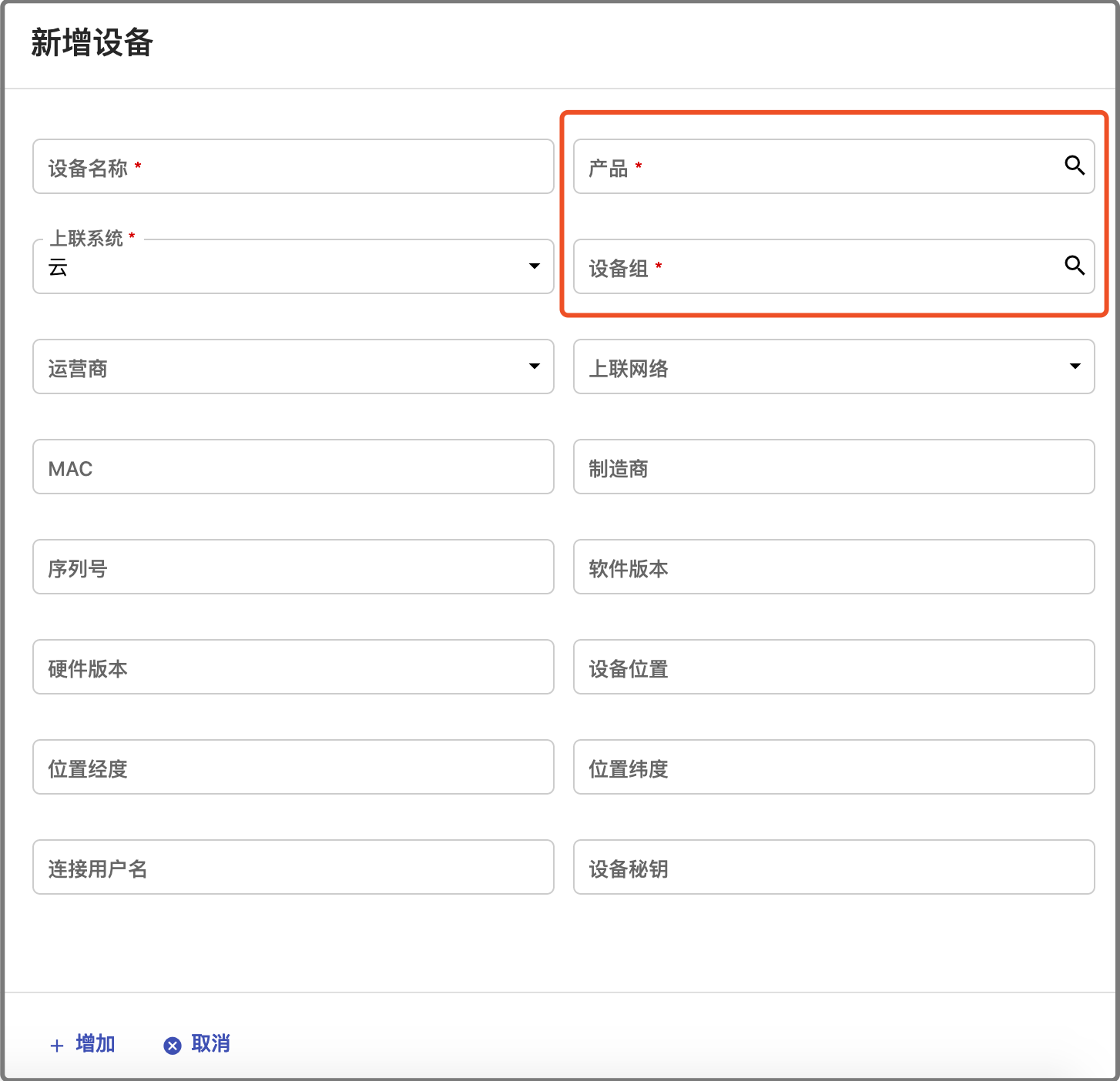

新增设备表单中使用关联值列表选择值：
--To be continued--
这一节完成了设备管理相关功能的构建，下一节将介绍如何我们在第二节中规划的V1.5版本相关的功能构建，本系列开发教程每周一更，请持续关注。
