第七章 面向对象分析---建立动态模型

建立动态模型

开发交互式系统，动态模型非常重要
步骤：

1. 编写典型交互行为脚本（依据用例描述）
2. 从脚本中提取事件及相关对象，用顺序图表达
3. 确定对象状态及状态间转换关系，用状态图描绘
   结合ATM系统的实例，介绍建立动态模型的方法
   第一步编写脚本
   脚本描述用户与目标系统间的一个或多个典型交互过程

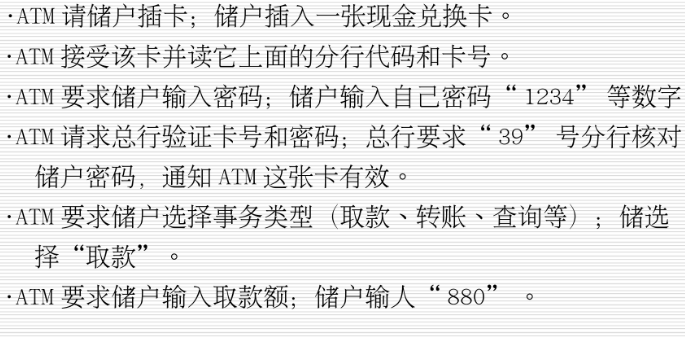

   1.正常情况脚本

   2.异常情况脚本

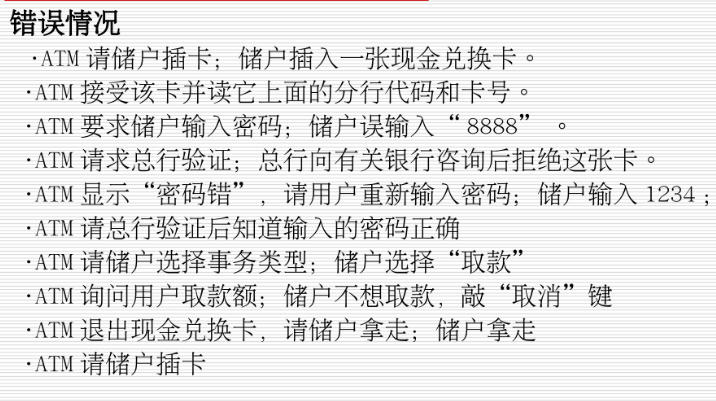

   3.错误情况脚本

   从脚本提取所有外部事件，确定每类事件发送和接收对象。

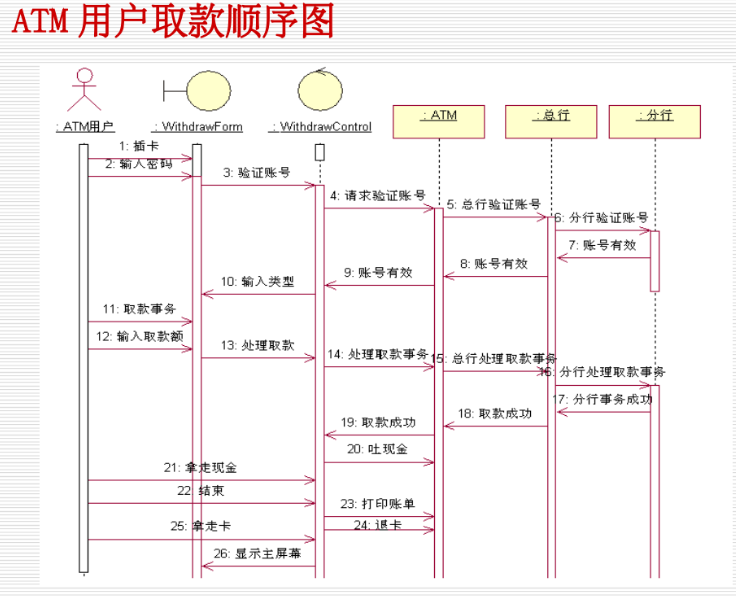

   针对系统中的典型功能，画出顺序图

   用一张状态图描绘类的行为，集中考虑具有交互行为类。

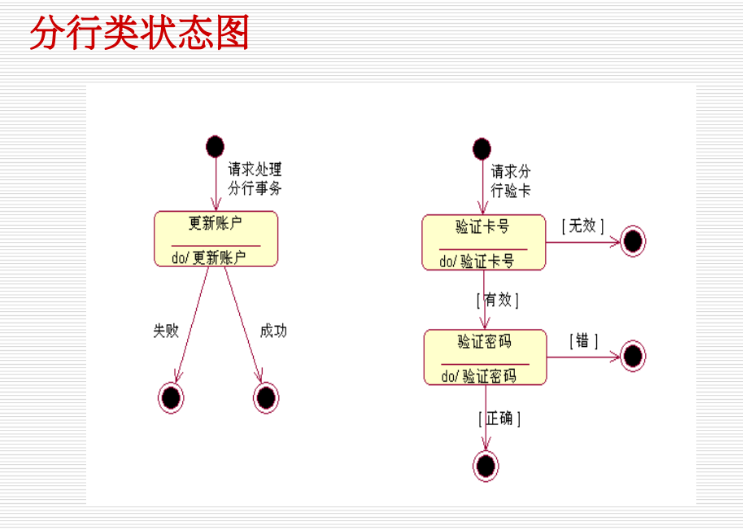

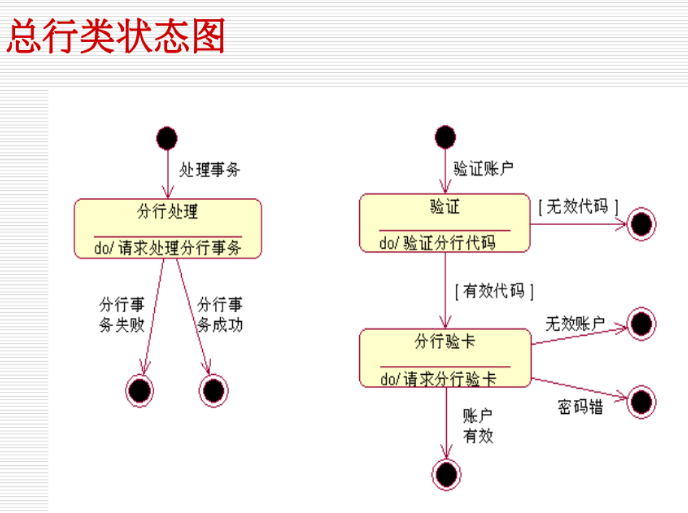

   画出系统中重点类的状态图
