前 言
TL-S6Box是广州创龙基于Xilinx Spartan-6 FPGA设计的高速数据采集处理开发板，采用核心板+底板的设计方式，尺寸为18cm*13cm，它主要帮助开发者快速评估核心板的性能。
核心板采用高密度6层板沉金无铅设计工艺，尺寸为56mm*35mm，引出FPGA全部资源信号引脚，降低了开发难度和周期，以便开发者进行快捷的二次开发使用。
底板采用2层无铅沉金电路板设计，为了方便用户学习开发参考使用，下面引出了各种常见的硬件说明。

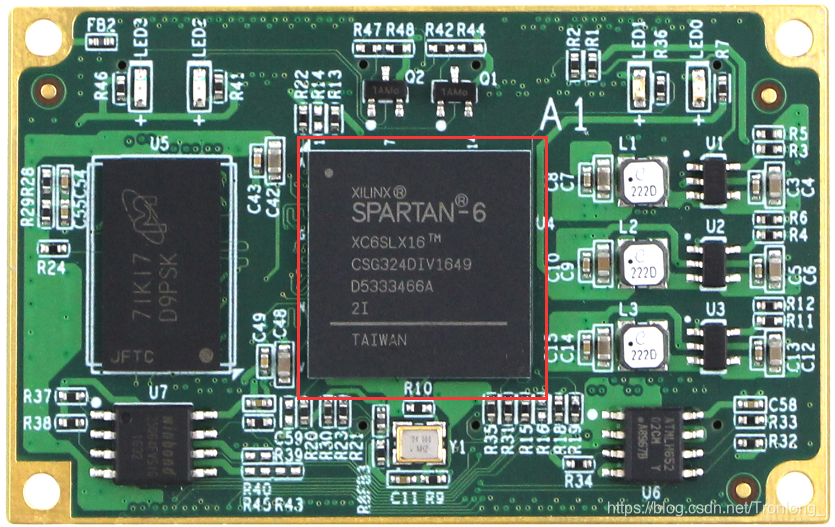

1.CPU
Xilinx Spartan-6 FPGA
图 1

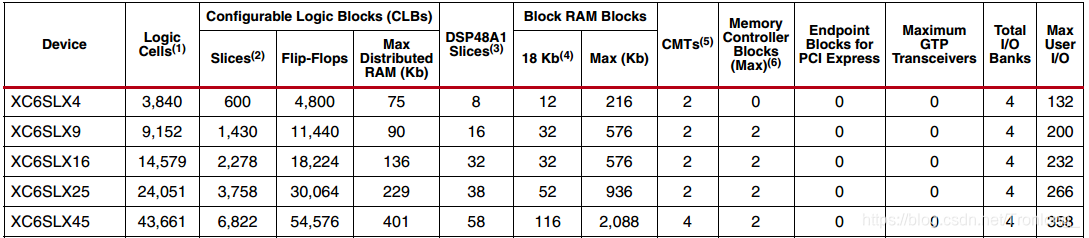

FPGA兼容Xilinx Spartan-6 XC6SLX9/16/25/45，平台升级能力强，以下为Xilinx Spartan-6 FPGA特性参数：
图 2

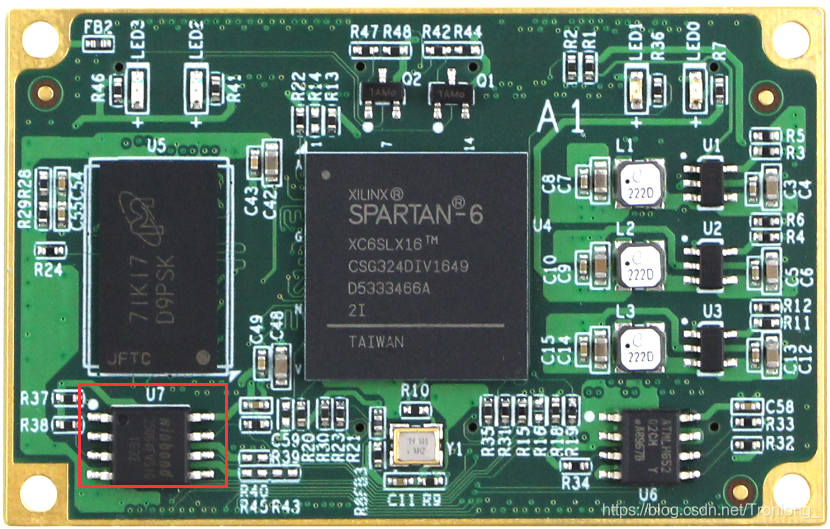

2.FLASH
核心板FPGA端采用工业级SPI FLASH，如下图：
图 3

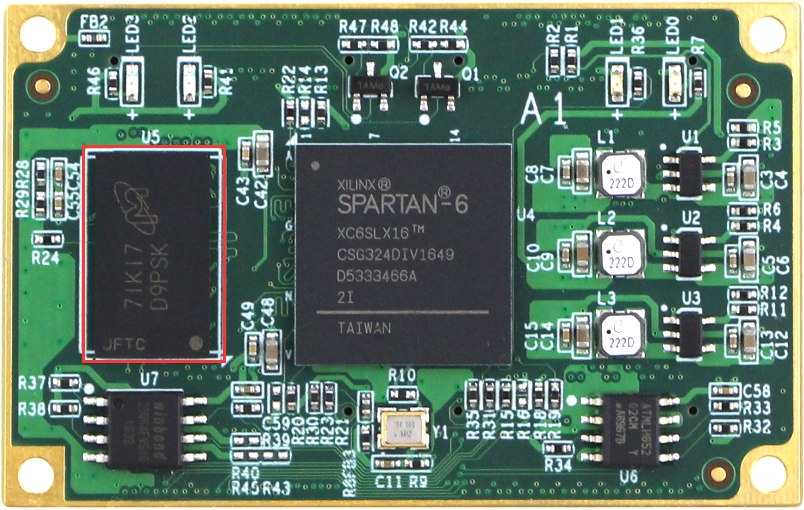

3.RAM
核心板FPGA端RAM采用工业级DDR3，如下图：
图4
4.I2C EEPROM
核心板的U6是1个I2C总线接口的EEPROM，型号为AT24C02C，容量是256Bytes，如下图：
图 5

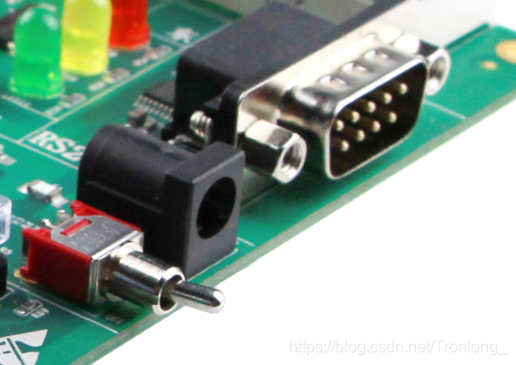

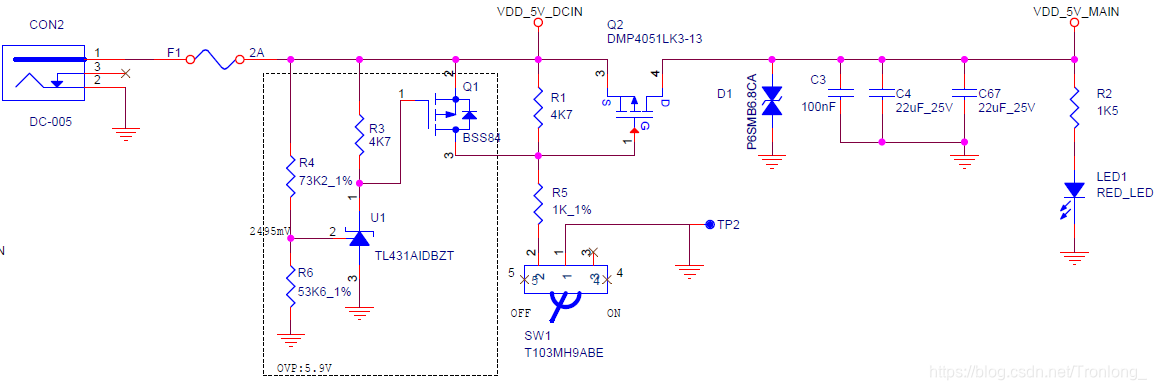

5.电源接口和拨码开关
采用5V2A直流电源供电，CON2是电源接口，SW1是电源拨码开关。
图6
图7

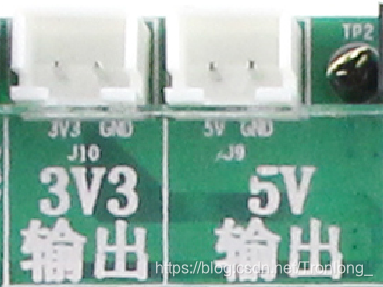

6.拓展电源接口

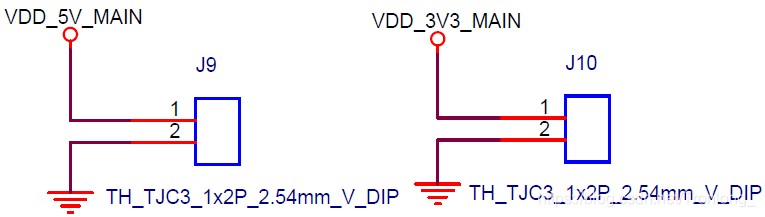

开发板底板的J9、J10是扩展电源接口，使用2pin白色端子座，支持3.3V和5V电压输入，引脚定义如下：
图 8
图 9

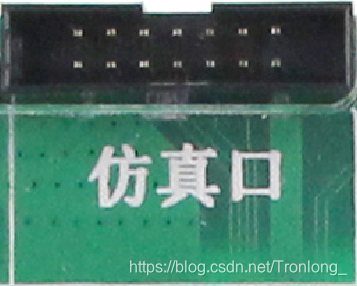

7.Xilinx FPGA下载器接口

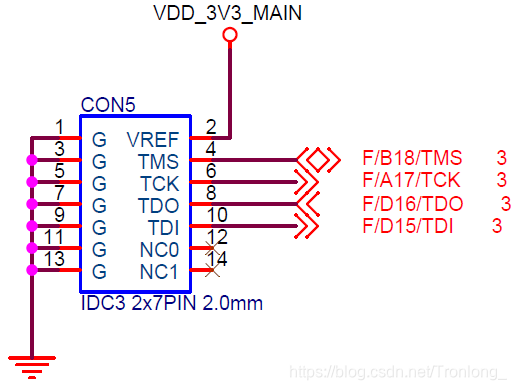

Xilinx FPGA下载器接口共14pin，2.0mm间距，各引脚定义如下图：
图 10
图11
