YOLO——You Only Look Once论文详解

萝らか妹 提交于 2020-05-08 00:55:37

创新点

YOLO将物体检测作为回归问题求解。基于一个单独的end-to-end网络,完成从原始图像的输入到物体位置和类别的输出。从网络设计上,YOLO与rcnn、fast rcnn及faster rcnn的区别如下:

  • [1] YOLO训练和检测均是在一个单独网络中进行。YOLO没有显示地求取region proposal的过程。而rcnn/fast rcnn 采用分离的模块(独立于网络之外的selective search方法)求取候选框(可能会包含物体的矩形区域),训练过程因此也是分成多个模块进行。Faster rcnn使用RPN(region proposal network)卷积网络替代rcnn/fast rcnn的selective search模块,将RPN集成到fast rcnn检测网络中,得到一个统一的检测网络。尽管RPN与fast rcnn共享卷积层,但是在模型训练过程中,需要反复训练RPN网络和fast rcnn网络(注意这两个网络核心卷积层是参数共享的)。
  • [2] YOLO将物体检测作为一个回归问题进行求解,输入图像经过一次inference,便能得到图像中所有物体的位置和其所属类别及相应的置信概率。而rcnn/fast rcnn/faster rcnn将检测结果分为两部分求解:物体类别(分类问题),物体位置即bounding box(回归问题)。 <font color=red><b>论文地址:</b></font> You Only Look Once: Unified, Real-Time Object Detection.

核心思想

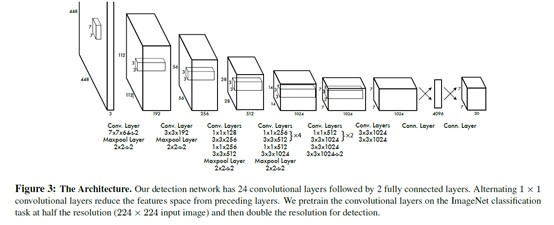

YOLO检测网络包括24个卷积层和2个全连接层,如下图所示。

其中,卷积层用来提取图像特征全连接层用来预测图像位置和类别概率值。 YOLO网络借鉴了GoogLeNet分类网络结构。不同的是,YOLO未使用inception module,而是使用1x1卷积层(此处1x1卷积层的存在是为了跨通道信息整合)+3x3卷积层简单替代。 YOLO论文中,作者还给出一个更轻快的检测网络fast YOLO,它只有9个卷积层和2个全连接层。使用titan x GPU,fast YOLO可以达到155fps的检测速度,但是mAP值也从YOLO的63.4%降到了52.7%,但却仍然远高于以往的实时物体检测方法(DPM)的mAP值。

全连接层的定义

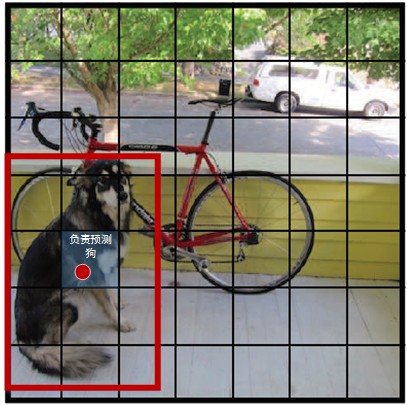

YOLO将输入图像分成SxS个格子,每个格子负责检测‘落入’该格子的物体。若某个物体的中心位置的坐标落入到某个格子,那么这个格子就负责检测出这个物体。如下图所示,图中物体狗的中心点(红色原点)落入第5行、第2列的格子内,所以这个格子负责预测图像中的物体狗。

每个格子输出B个bounding box(包含物体的矩形区域)信息,以及C个物体属于某种类别的概率信息。 Bounding box信息包含5个数据值,分别是x,y,w,h,和confidence。其中x,y是指当前格子预测得到的物体的bounding box的中心位置的坐标。w,h是bounding box的宽度和高度。注意:实际训练过程中,w和h的值使用图像的宽度和高度进行归一化到[0,1]区间内;x,y是bounding box中心位置相对于当前格子位置的偏移值,并且被归一化到[0,1]。 confidence反映当前bounding box是否包含物体以及物体位置的准确性,计算方式如下: $$ confidence = P(object)* IOU $$ 其中,若bounding box包含物体,则P(object) = 1;否则P(object) = 0. IOU(intersection over union)为预测bounding box与物体真实区域的交集面积(以像素为单位,用真实区域的像素面积归一化到[0,1]区间)。 因此,YOLO网络最终的全连接层的输出维度是 SxSx(Bx5 + C)。YOLO论文中,作者训练采用的输入图像分辨率是448x448,S=7,B=2;采用VOC20类标注物体作为训练数据,C=20。因此输出向量为77(20+2*5)=1470维。作者开源出的YOLO代码中,全连接层输出特征向量各维度对应内容如下: 注: 由于输出层为全连接层,因此在检测时,YOLO训练模型只支持与训练图像相同的输入分辨率。 虽然每个格子可以预测B个bounding box,但是最终只选择只选择IOU最高的bounding box作为物体检测输出,即每个格子最多只预测出一个物体。当物体占画面比例较小,如图像中包含畜群或鸟群时,每个格子包含多个物体,但却只能检测出其中一个。这是YOLO方法的一个缺陷。

Loss函数

YOLO使用<font color=red>均方</font>和<font color=red>误差</font>作为loss函数来优化模型参数,即网络输出的SxSx(Bx5 + C)维向量与真实图像的对应SxSx(Bx5 + C)维向量的均方和误差。 如下式所示。其中,coordError、iouError和classError分别代表预测数据与标定数据之间的坐标误差、IOU误差和分类误差。

YOLO对上式loss的计算进行了如下修正:

  • [1] 位置相关误差(坐标、IOU)与分类误差对网络loss的贡献值是不同的,因此YOLO在计算loss时,使用\lambda _{coord} =5修正coordError。
  • [2] 在计算IOU误差时,包含物体的格子与不包含物体的格子,二者的IOU误差对网络loss的贡献值是不同的。若采用相同的权值,那么不包含物体的格子的confidence值近似为0,变相放大了包含物体的格子的confidence误差在计算网络参数梯度时的影响。为解决这个问题,YOLO 使用\lambda _{noobj} =0.5修正iouError。(注此处的‘包含’是指存在一个物体,它的中心坐标落入到格子内)。
  • [3]对于相等的误差值,大物体误差对检测的影响应小于小物体误差对检测的影响。这是因为,相同的位置偏差占大物体的比例远小于同等偏差占小物体的比例。YOLO将物体大小的信息项(w和h)进行求平方根来改进这个问题。(<font color=red><i><b>注:这个方法并不能完全解决这个问题</b></i></font>)。

注:

  • YOLO方法模型训练依赖于物体识别标注数据,因此,对于非常规的物体形状或比例,YOLO的检测效果并不理想
  • YOLO采用了多个下采样层,网络学到的物体特征并不精细,因此也会影响检测效果
  • YOLO loss函数中,大物体IOU误差和小物体IOU误差对网络训练中loss贡献值接近(虽然采用求平方根方式,但没有根本解决问题)。因此,对于小物体,小的IOU误差也会对网络优化过程造成很大的影响,从而降低了物体检测的定位准确性。 综上,YOLO具有如下优点: 快。YOLO将物体检测作为回归问题进行求解,整个检测网络pipeline简单。在titan x GPU上,在保证检测准确率的前提下(63.4% mAP,VOC 2007 test set),可以达到45fps的检测速度。
  • **背景误检率低。**YOLO在训练和推理过程中能‘看到’整张图像的整体信息,而基于region proposal的物体检测方法(如rcnn/fast rcnn),在检测过程中,只‘看到’候选框内的局部图像信息。因此,若当图像背景(非物体)中的部分数据被包含在候选框中送入检测网络进行检测时,容易被误检测成物体。测试证明,YOLO对于背景图像的误检率低于fast rcnn误检率的一半。
  • **通用性强。**YOLO对于艺术类作品中的物体检测同样适用。它对非自然图像物体的检测率远远高于DPM和RCNN系列检测方法。

但相比RCNN系列物体检测方法,YOLO具有以下缺点:

  • 识别物体位置精准性差。
  • 召回率低。

问题:

1.一个grid cell中是否有object怎么界定? 首先要明白gridcell的含义,以文中7x7为例,这个size其实就是对输入图像(假设是224x224)不断提取特征然后sample得到的(缩小了32倍),然后就是把输入图像划分成7*7个grid cell,这样输入图像中的32个像素点就对应一个grid cell。那么我们有每个object的标注信息,也就是知道每个object的中心点坐标在输入图像的哪个位置,那么不就相当于知道了每个object的中心点坐标属于哪个grid cell了吗,而只要object的中心点坐标落在哪个grid cell中,这个object就由哪个grid cell负责预测,也就是该grid cell包含这个object。 2.另外由于一个grid cell会预测两个bounding box,实际上只有一个bounding box是用来预测属于该grid cell的object的,因这两个bounding box到底哪个来预测呢? 答案是:和该object的ground truth的IOU值最大的bounding box。
