【Cadence】layer颜色的设置

家住魔仙堡 提交于 2020-05-03 22:31:06

前言

从Altium designer转到Cadence的OrCAD,除了操作上的不同外,还有配色的不同,导致看图的没有层次感,很慢,花了半天的时间研究OrCAD的配色、配置导入、导出。

并在后续链接上自己仿照Altium designer的风格进行的配色。



配色在哪里设置?

方法1:快捷键:Ctrl+F5

方法2:菜单栏 > Display > Color/visibility

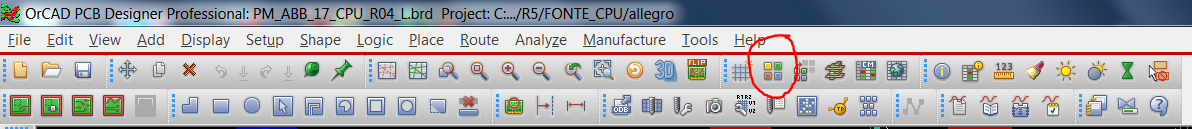

方法3:点击四色块状的图标

配置项目有哪些?

主要配置层:

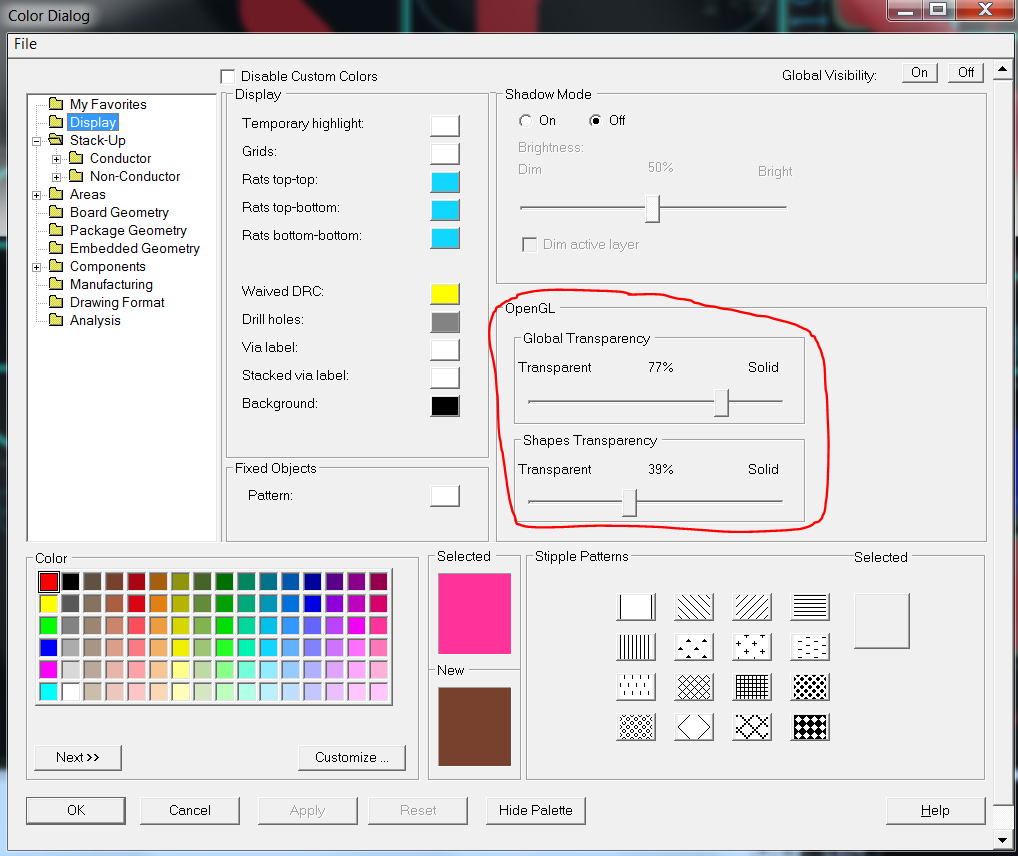

1、透明度

Global Transparency,全局透明度,建议设置70%以上,接近实心线,走线比较清晰。

Shapes  Transparency,覆铜透明度,建议30%以下,不会太遮挡走线路径。

2、层颜色

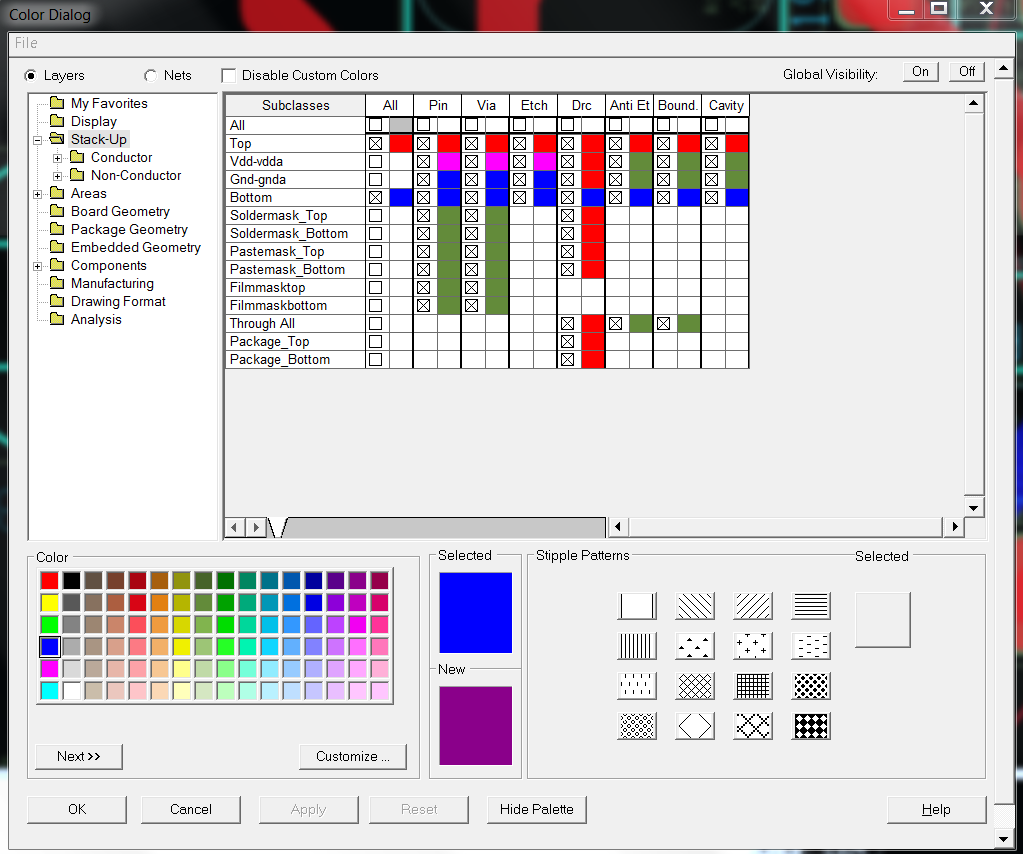

在Stack-Up中设置,如下

Top层,红色;Bottom层,蓝色;TopSilk层,黄色;BottomSilk层,暗黄色

在Package Geometry中,屏蔽掉一些选项(Approved_By、Body Center、Copyright、Design Date、Designed by等)

并将Assenbly_Top、Assenbly_Bottom、Silkscreen_Top、Silkscreen_Bottom等更换成黄色和暗黄色,如下图

目前还没有区分其他层以及参数的颜色,cadence可以设置后、点击应用,就能立即看到效果,也是比较方便的。



配色方案链接:OrCAD_parameter_color layer.prm

使用方法:菜单中,File >  Import > parameters
