前言

刚开始做Microsemi FPGA+SoC开发时,会用到几个ARM专用的IP Core,功能一复杂起来,就会遇到某些信号如rst_n不能分配到指定的引脚上的情况,IO类型为CLKBUF,并不是普通的INBUF,而且,这些引脚既不是MSS_FIO,也不是属于Cortex-M3专用的GPIO,怎么会就不能分配呢?曾经一度怀疑是软件的BUG问题。最近在一个FPGA工程中也遇到了这个问题,搜索了一些资料,算是彻底明白了,记录一下。

问题描述

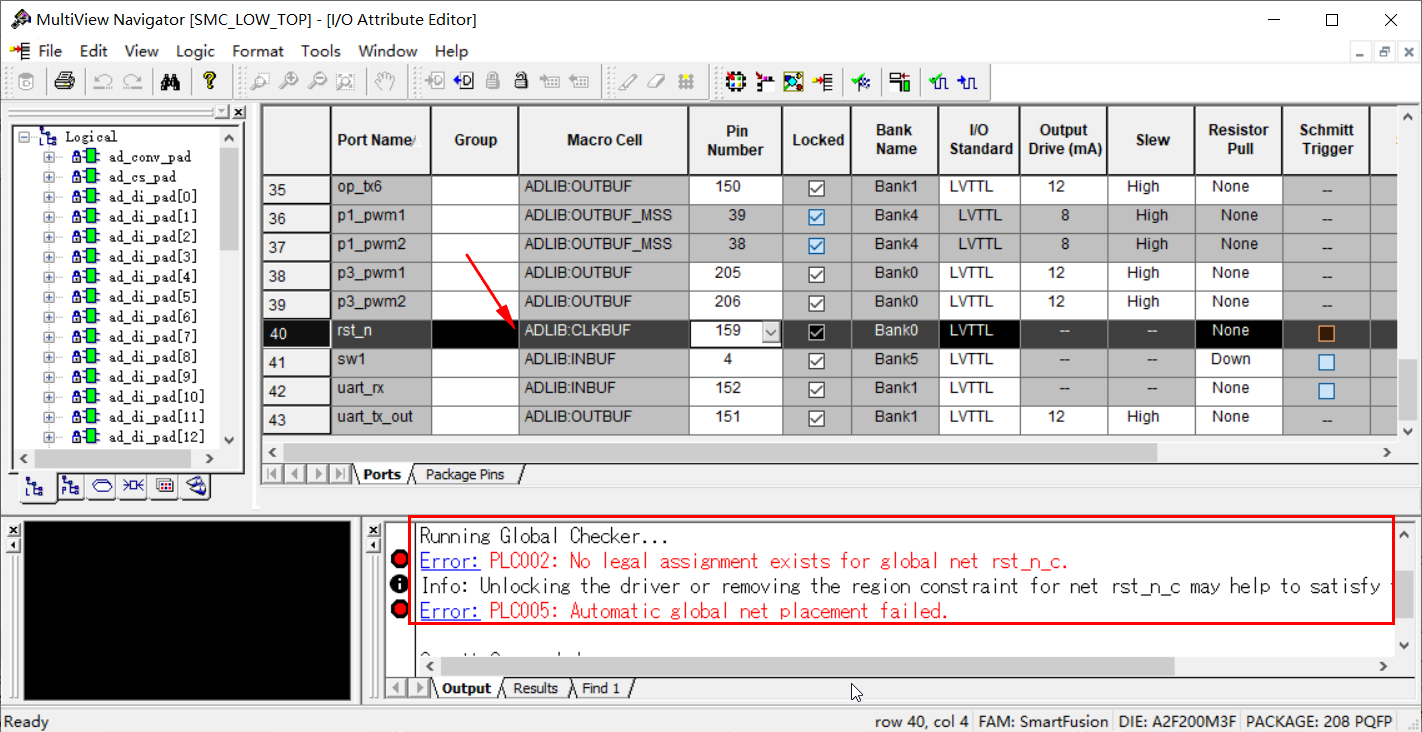

最近在一个FPGA工程中分配rst_n引脚时,发现rst_n引脚类型为CLKBUF,而不是常用的INBUF,在分配完引脚commit检查报错,提示需要连接到全局网络引脚上。


Running Global Checker...
Error:PLC002:No legal assignment exists for global net rst.n_c.
Info:Uhlocking the driver or removing the region constraint for net rst nc may help to satisfy
Error:PLC005:Automat ic global net placement failed.

尝试忽略这个错误,直接进行编译,在布局布线时又报错。

Error: PLC002: No legal assignment exists for global net rst_n_c.
Error: PLC005: Automatic global net placement failed.
Error: Failure when executing Tcl script. [ Line 18 ]

尝试取消引脚锁定LOCK,再次commit检查成功,编译下载正常,但是功能不对,再次打开引脚分配界面,发现是rst_n对应的引脚并不是我设置的那个,看来是CLKBUF的原因。

问题分析

网络上搜索一些资料后,发现是在一些工程中会出现这个问题,如果rst_n信号连接了许多IP核,和很多自己写的模块,这样rst_n就需要很强的驱动能力,即扇出能力(Fan Out),而且布线会很长,所以在分配管脚时,IDE自动添加了CLKBUF,来提供更大的驱动能力和更小的延时。那么什么是FPGA的全局时钟网络资源呢?

FPGA全局布线资源简介

我们知道FPGA的资源主要由以下几部分组成:

  • 可编程输入输出单元(IOB)
  • 基本可编程逻辑单元(CLB)
  • 数字时钟管理模块(DCM)
  • 嵌入块式RAM(BRAM)
  • 丰富的布线资源
  • 内嵌专用硬件 模块。

我们重点介绍布线资源,FPGA中布线的长度和工艺决定着信号在的驱动能力和传输速度。FPGA的布线资源可大概分为4类:

  • 全局布线资源:芯片内部全局时钟和全局复位/置位的布线
  • 长线资源:完成芯片Bank间的高速信号和第二全局时钟信号的布线
  • 短线资源:完成基本逻辑单元之间的逻辑互连和布线
  • 分布式布线资源:用于专有时钟、复位等控制信号线。

一般设计中,我们不需要直接参与布线资源的分配,IDE中的布局布线器(Place and Route)可以根据输入逻辑网表的拓扑结构,和用户设定的约束条件来自动的选择布线资源。

其中全局布线资源具有最强的驱动能力和最小的延时,但是只能限制在全局管脚上,厂商会特殊设计这部分资源,如Xilinx FPGA中的全局时钟资源一般使用全铜层工艺实现,并设计了专门时钟缓冲和驱动结构,从而使全局时钟到达芯片内部的所有可配置逻辑单元(CLB)、I/O单元(IOB)和选择性块RAM(Block Select ROM)的时延和抖动都为最小。

一般全局布线资源都是针对输入信号来说的,如果IDE自动把rst_n引脚优化为了全局网络,而硬件电路设计上却把rst_n分配到了普通管脚上,那么就很麻烦了,要么牺牲全局网络的优势,手动将全局网络改为普通网络,要么为了利用全局网络的优势,修改电路,重新分配硬件引脚。所以如果一些关键的信号确定了,如时钟、复位等,产品迭代修改电路时,不要轻易调整这些关键引脚。

Microsemi FPGA的全局布线资源

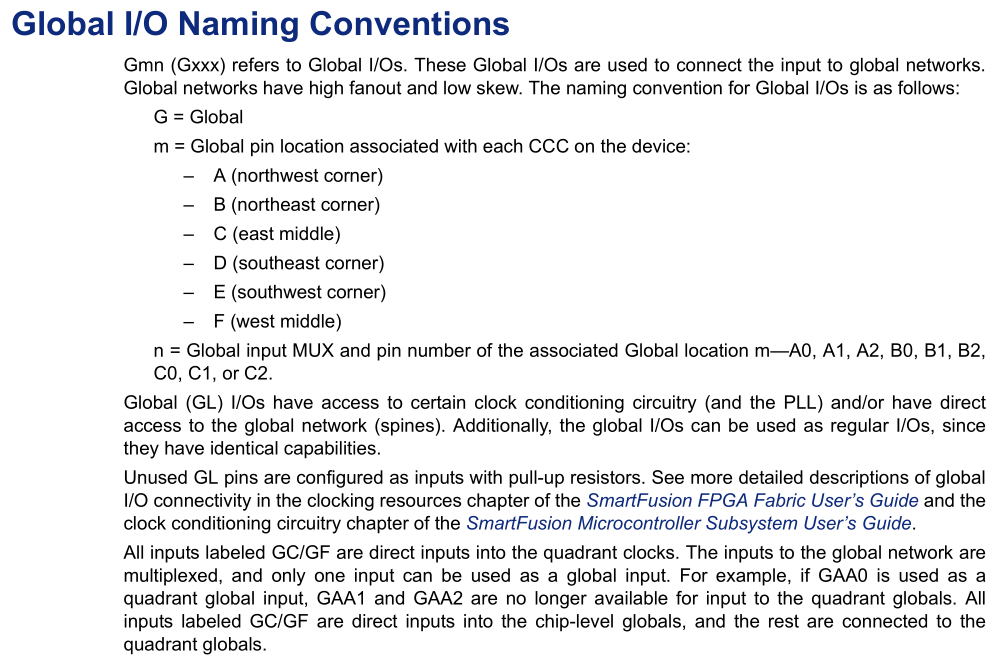

Microsemi FPGA的全局时钟管脚编号,我们可以通过官方Datasheet来找到,在手册中关于全局IO的命名规则上,有如下介绍:

即只有管脚名称为GFA0/1/2,GFB0/1/2,GFC0/1/2,GCA0/1/2,GCB0/1/2,GCC0/1/2(共18个)才支持全局网络分配,而且,如果使用了GFA0引脚作为全局输入引脚,那么GFA1和GFA2都不能再作为全局网络了,其他GFC等同理,这一点在设计电路时要特别注意。

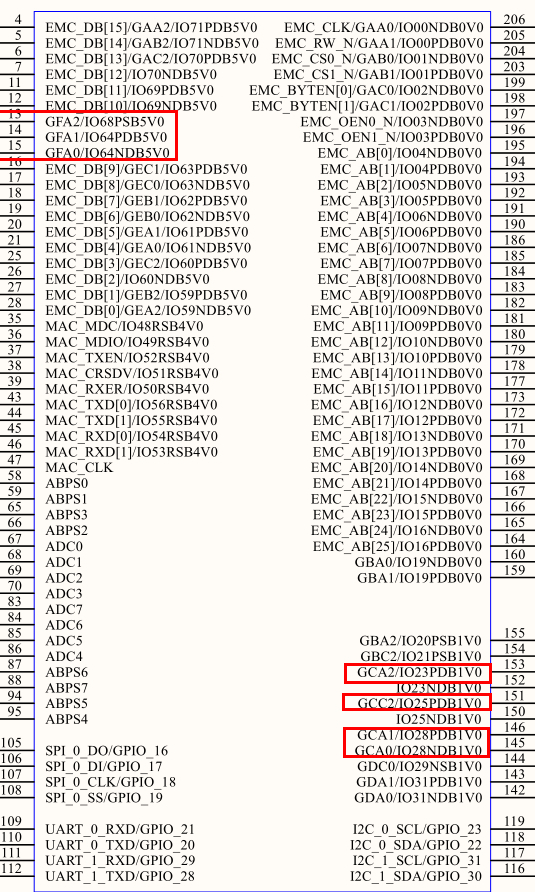

对于Microsemi SmartFusion系列FPGA芯片A2F200M3F-PQ208来说,只有7个,分别是:GFA0-15、GFA1-14、GFA2-13、GCA0-145、GCA1-146、GCC2-151、GCA2-153,引脚分配如下图所示:

所以在设计A2F200M3F-PQ208硬件电路时,时钟和复位信号尽量分配在这些管脚上,以获得硬件性能的最大效率。

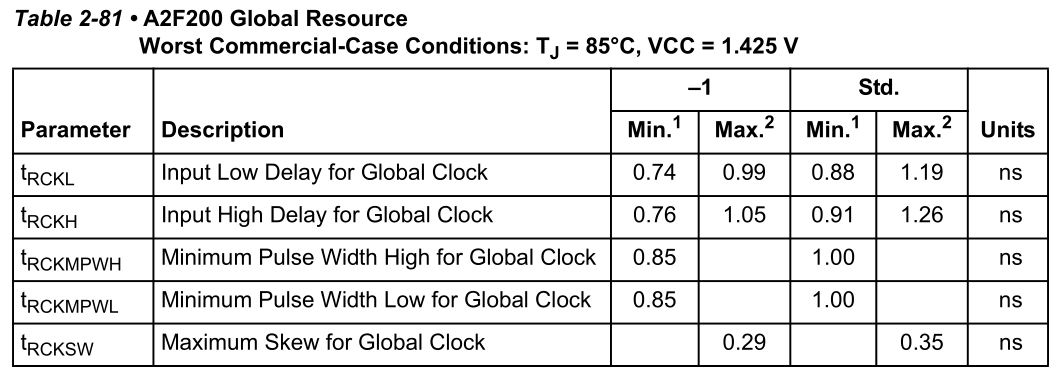

这些全局引脚的延时时间都是非常小的,具体的时间参数可以从数据手册上获得。

全局网络改为普通输入

像文章开头介绍的情况,IDE自动把rst_n设置为全局网络,而实际硬件却不是全局引脚,应该怎么修改为普通输入呢?即CLKBUF改为普通的INBUF?网络上zlg的教程中使用的是版本较低的Libero IDE 8.0,新版的Libero SoC改动非常大,文中介绍的修改sdc文件的方法已经不能使用了,这里提供新的修改方法——调用INBUF IP Core的方式。

这里官方已经考虑到了,在官方提供的INBUF IP Core可以把CLKBUF改为INBUF。

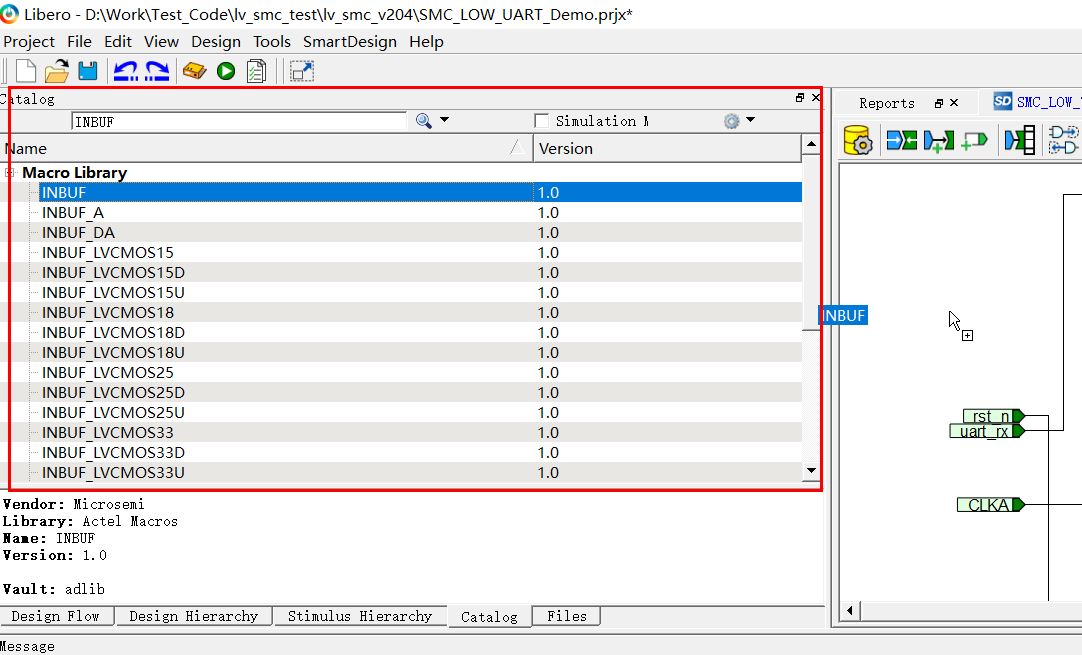

在Catalog搜索框中输入:INBUF,可以看到这里也提供了LVDS信号专用的IP Core。

拖动到SmartDesign中进行连接

或者在源文件中直接例化的方式调用INBUF Core:

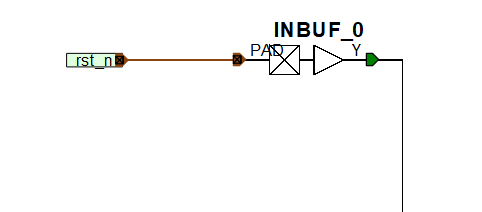

INBUF INBUF_0(
        // Inputs
        .PAD ( rst_n ),
        // Outputs
        .Y   ( rst_n_Y )
        );

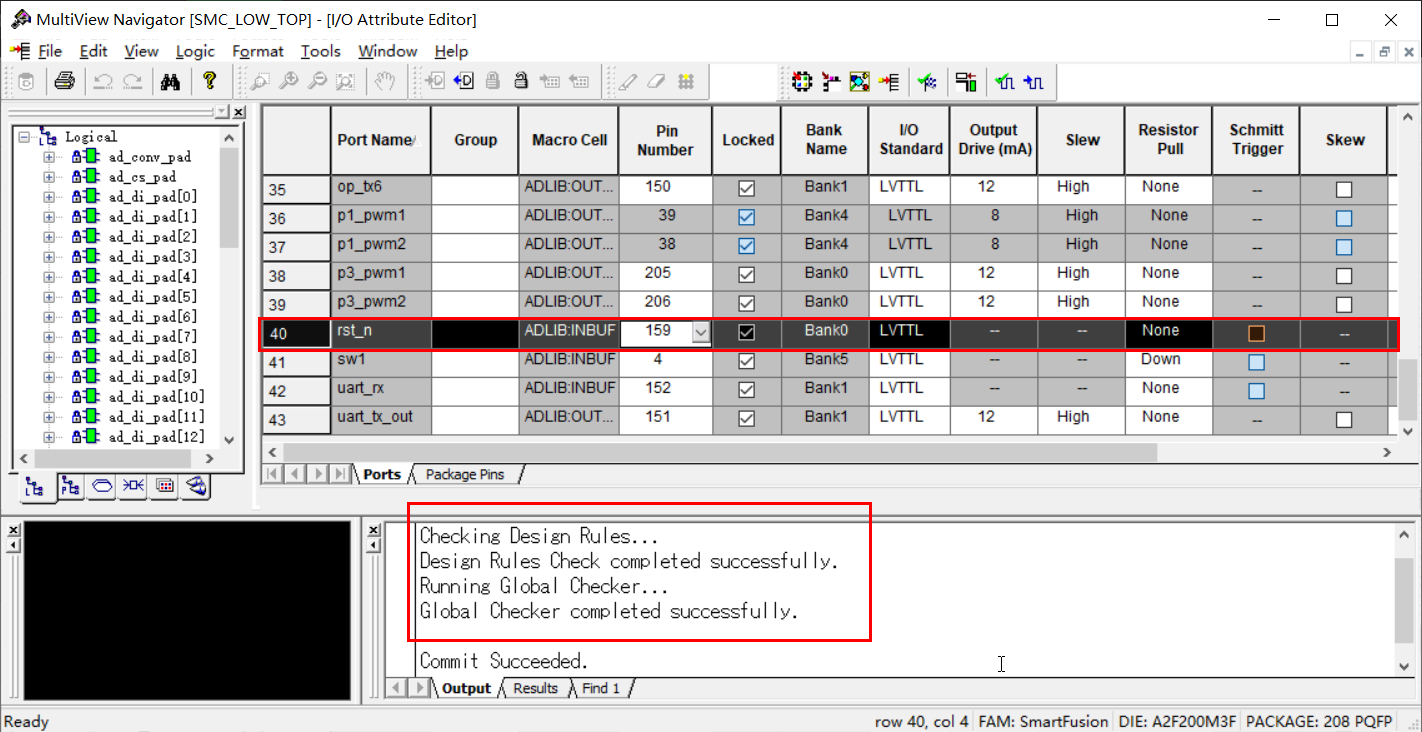

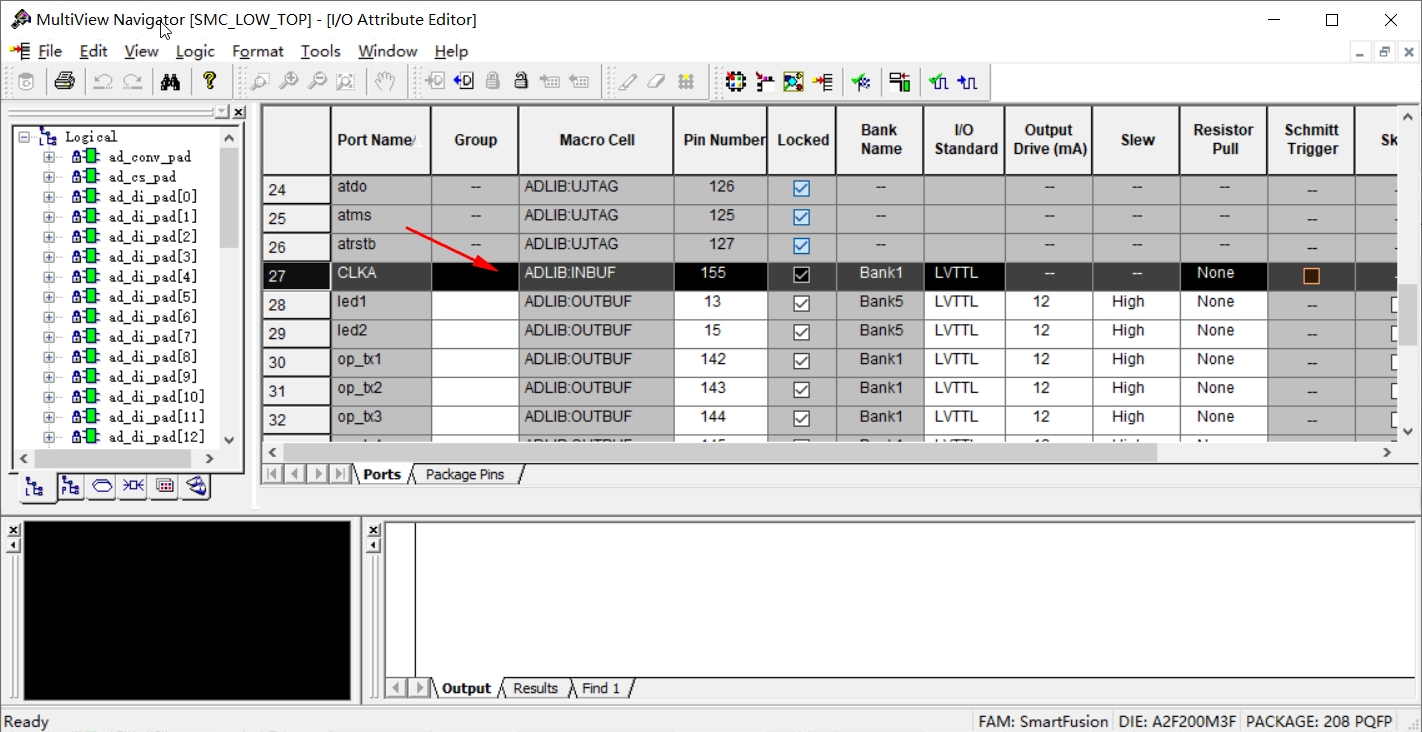

这两种方法都是一样的。添加完成之后,再进行管脚分配,可以看到rst_n已经是普通的INBUF类型了,可以进行普通管脚的分配,而且commit检查也是没有错误的。

普通输入上全局网络

如果布局布线器没有把我们要的信号上全局网络,如本工程的CLK信号,IDE自动生成的是INBUF类型,我们想让他变成CLKBUF,即全局网络,来获取最大的驱动能力和最小的延时。那么应该怎么办呢?

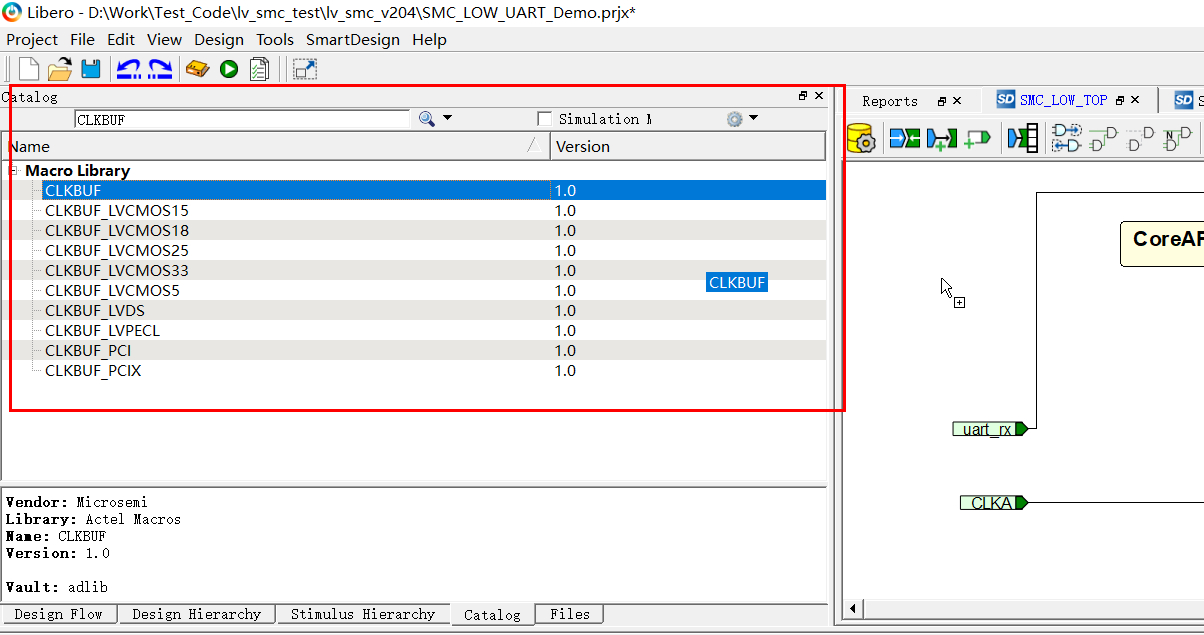

这里同样要使用到一个IP Core,和INBUF类似,这个IP Core的名称是CLKBUF,同样是在Catalog目录中搜索:CLKBUF,可以看到有CLKBUF开头的很多Core,这里同样也提供了LVDS信号专用的IP Core。

可以直接拖动Core到SmartDesign图形编辑窗口:

或者是在源文件中以直接例化的方式调用:

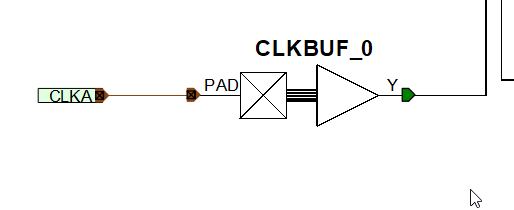

CLKBUF CLKBUF_0(
        // Inputs
        .PAD ( CLKA ),
        // Outputs
        .Y   ( CLKA_Y )
        );

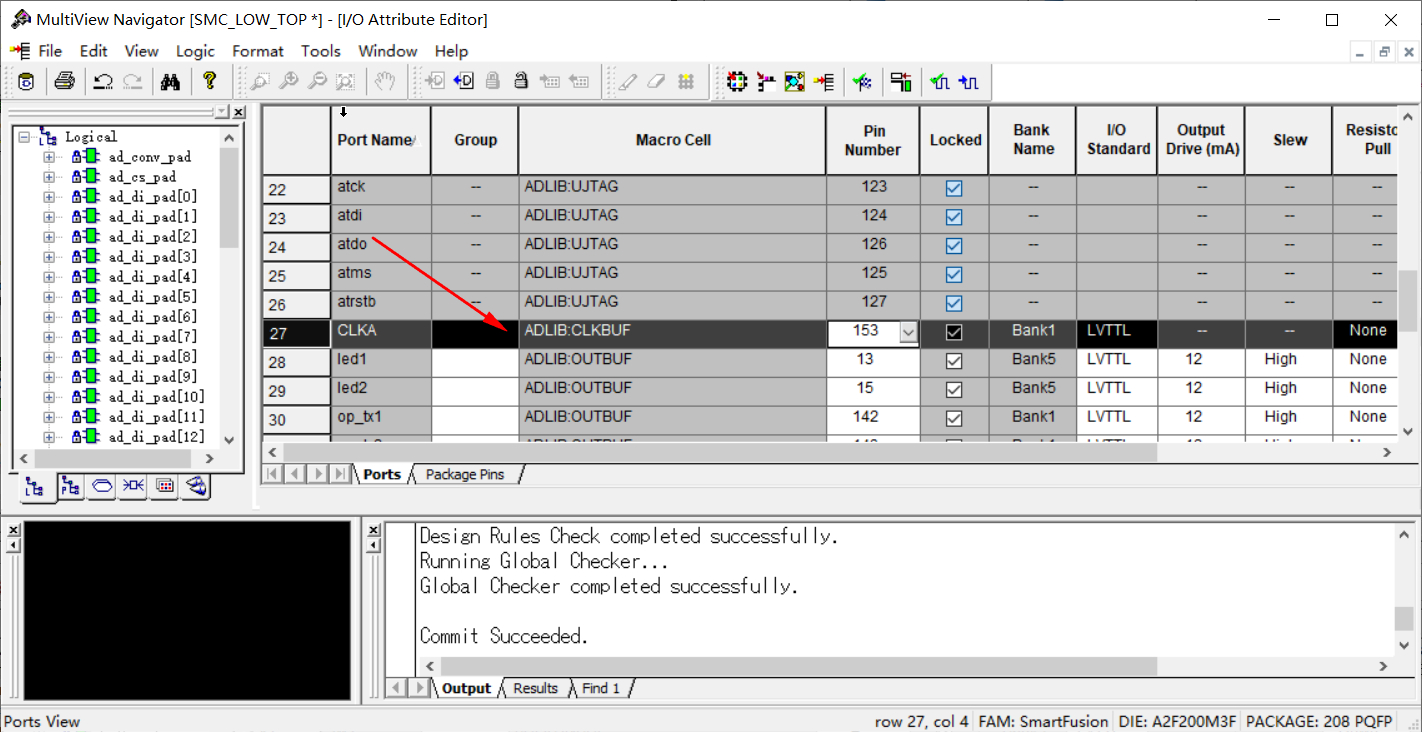

这两种方式都是一样的,添加完成之后,再进行管脚分配,可以看到CLKA已经是全局网络了,只能分配在全局管脚上。

总结

对于不同厂家的FPGA,让某个信号上全局网络的方法都不尽相同,如Xilinx的FPGA是通过BUFG Core来让信号上全局网络,而且还有带使能端的全局缓冲 BUFGCE , BUFGMUX 的应用更为灵活,有2个输入,可通过选择端选择输出哪一个。所以,信号的全局缓冲设置要根据不同厂商Core的不同来使用。
