Qt如何在QTabWidget上绘图

　　Qt绘图事件必须在paintEvent事件下绘图，这样导致我们在向Qt设计师界面上拖拽的控件绘图时，造成了很大的麻烦。

我们不能在拖拽的控件上写paintEvent函数，但是可以自定义一个类，继承某一个控件，在里面写绘图事件函数，但是这个非常麻烦，

此时我们需要借用Qt事件过滤器函数eventFilter(QObject * watched, QEvent * event)

在Qt助手上，我们可以查看该函数，并且有该函数的示例说明：

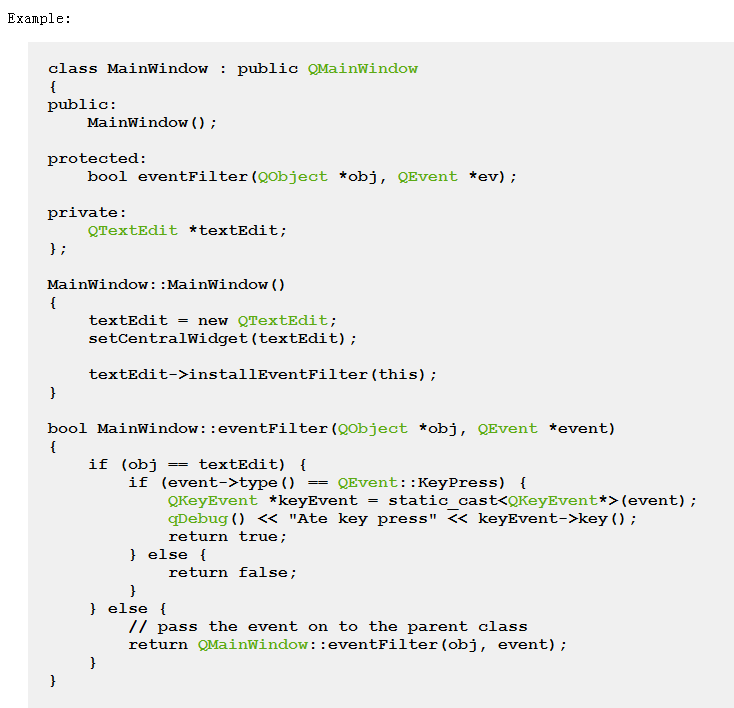

Qt帮助文档的示例代码：

这里需要说明的是，如果你想调用Qt事件过滤函数这一行代码必不可少： 1 ui->tab1->installEventFilter(this);

笔者将放入自己写的部分代码：

 1 bool MainWidget::eventFilter(QObject *watched, QEvent *event)
 2 {
 3     if(watched == ui->DrawCircuit && event->type() == QEvent::Paint)
 4         DrawCircuitPaint();
 5     return QWidget::eventFilter(watched, event);
 6 }
 7 void MainWidget::DrawCircuitPaint()
 8 {
 9     QPainter painter(ui->DrawCircuit);
10
11     //指定画笔
12     QPen pen(QColor(0, 0, 255));
13     //设置笔宽
14     pen.setWidth(5);
15     painter.setPen(pen);
16
17     //绘制长方体
18     painter.drawLine(QPoint(200, 50), QPoint(200, 650));
19     painter.drawLine(QPoint(200, 50), QPoint(600, 50));
20     painter.drawLine(QPoint(600, 50), QPoint(600, 650));
21     painter.drawLine(QPoint(200, 650), QPoint(600, 650));
22
23     pen.setColor(QColor(0, 0, 0));
24     pen.setWidth(3);
25     painter.setPen(pen);
26
27     //中间竖杠
28     painter.drawLine(QPoint(380, 80), QPoint(380, 300));
29     painter.drawLine(QPoint(380, 350), QPoint(380, 620));
30
31     //100-1
32     painter.drawLine(QPoint(150, 200), QPoint(250, 200));
33     painter.drawLine(QPoint(300, 200), QPoint(380, 200));
34
35
36     //100-2
37     painter.drawLine(QPoint(150, 500), QPoint(250, 500));
38     painter.drawLine(QPoint(300, 500), QPoint(380, 500));
39
40 }

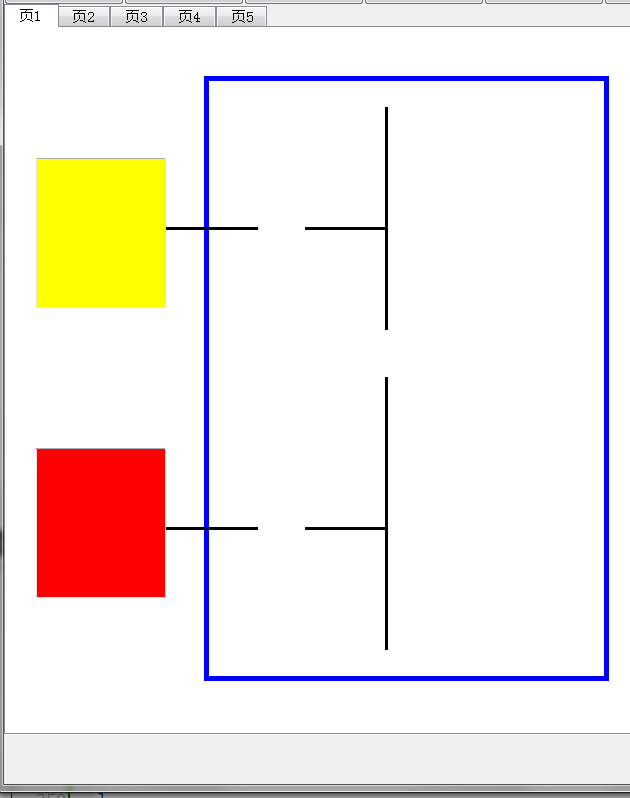

笔者的成功案例：

笔者摸索了很久，希望能帮助到某些人。
