Android-分辨率以及dip(dp)、dpi、ppi、px、sp、pt说明

你说的曾经没有我的故事 提交于 2020-04-12 17:43:43

dip(dp): device independent pixels(设备独立像素)

dip,就是把屏幕的高分成480分,宽分成320分。比如你做一条160dip的横线,无论你在320还480的模拟器上,都是一半屏的长度。

dpi:dot per inch

dpi=(√(横向分辨率^2+纵向分辨率^2))/屏幕尺寸)

ppi:pixels per inch(跟dpi一样)

计算了一下小米手机屏幕的PPI,4.0英寸、分辨率854X480,PPI(DPI)



  =√(854^2+480^2)/4=244.912……≈245.

px:pixel

sp:scaled pixels(放大像素),主要用于字体显示。

pt:point,是一个标准的长度单位,1pt=1/72英寸,用于印刷业。

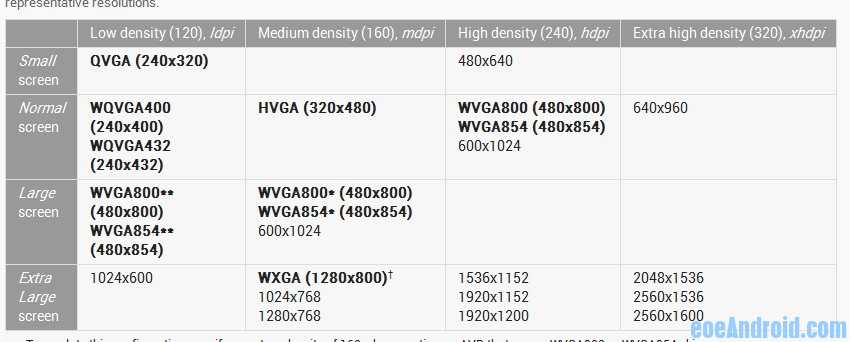

平常所说的hdpi等划分方法(按DPI来划分):









关于分辨率适配:



一、细说 layout_weight



    目前最为推荐的Android多屏幕自适应解决方案。



    该属性的作用是决定控件在其父布局中的显示权重,一般用于线性布局中。其值越小,则对应的layout_width或layout_height的优先级就越高,一般横向布局中,决定的是layout_width的优先级;纵向布局中,决定的是layout_height的优先级。



    传统的layout_weight使用方法是将当前控件的layout_widthlayout_height都设置成fill_parent,这样就可以把控件的显示比例完全交给layout_weight;这样使用的话,就出现了layout_weight越小,显示比例越大的情况。不过对于2个控件还好,如果控件过多,且显示比例也不相同的时候,控制起来就比较麻烦了,毕竟反比不是那么好确定的。



    于是就有了现在最为流行的0px设值法。看似让人难以理解的layout_height=0px的写法,结合layout_weight,却可以使控件成正比例显示,轻松解决了当前Android开发最为头疼的碎片化问题之一。



    先看下面的stylesstyle_layout.xml



复制代码
<?xml version="1.0" encoding="utf-8"?>
<resources>     <!-- 全屏幕拉伸-->   <style name="layout_full">       <item name="android:layout_width">fill_parent</item>       <item name="android:layout_height">fill_parent</item>     </style>     <!-- 固定自身大小-->   <style name="layout_wrap">       <item name="android:layout_width">wrap_content</item>       <item name="android:layout_height">wrap_content</item>     </style>   <!-- 横向分布-->   <style name="layout_horizontal" parent="layout_full">       <item name="android:layout_width">0px</item>     </style>      <!-- 纵向分布-->   <style name="layout_vertical" parent="layout_full">       <item name="android:layout_height">0px</item>     </style>           </resources>
复制代码





可以看到,layout_widthlayout_height两个属性被我封装成了4style



    根据实际布局情况,选用当中的一种,不需要自己设置,看过我前一个ActivityGroupDemo的同学应该非常熟悉了



    然后我的Demo的布局如下(weight_layout.xml



复制代码
<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"         style="@style/layout_full"         android:orientation="vertical">         <LinearLayout                 style="@style/layout_vertical"                 android:layout_weight="1"                 android:orientation="horizontal">                  <View                          style="@style/layout_horizontal"                          android:background="#aa0000"                          android:layout_weight="1"/>                  <View                          style="@style/layout_horizontal"                          android:background="#00aa00"                          android:layout_weight="4"/>                  <View                          style="@style/layout_horizontal"                          android:background="#0000aa"                          android:layout_weight="3"/>                  <View                          style="@style/layout_horizontal"                          android:background="#aaaaaa"                          android:layout_weight="2"/>                         </LinearLayout>         <LinearLayout                 style="@style/layout_vertical"                 android:layout_weight="2"                 android:orientation="vertical">                 <View                          style="@style/layout_vertical"                          android:background="#ffffff"                          android:layout_weight="4"/>                         <View                          style="@style/layout_vertical"                          android:background="#aa0000"                          android:layout_weight="3"/>                  <View                          style="@style/layout_vertical"                          android:background="#00aa00"                          android:layout_weight="2"/>                  <View                          style="@style/layout_vertical"                          android:background="#0000aa"                          android:layout_weight="1"/>           </LinearLayout>
</LinearLayout>
复制代码

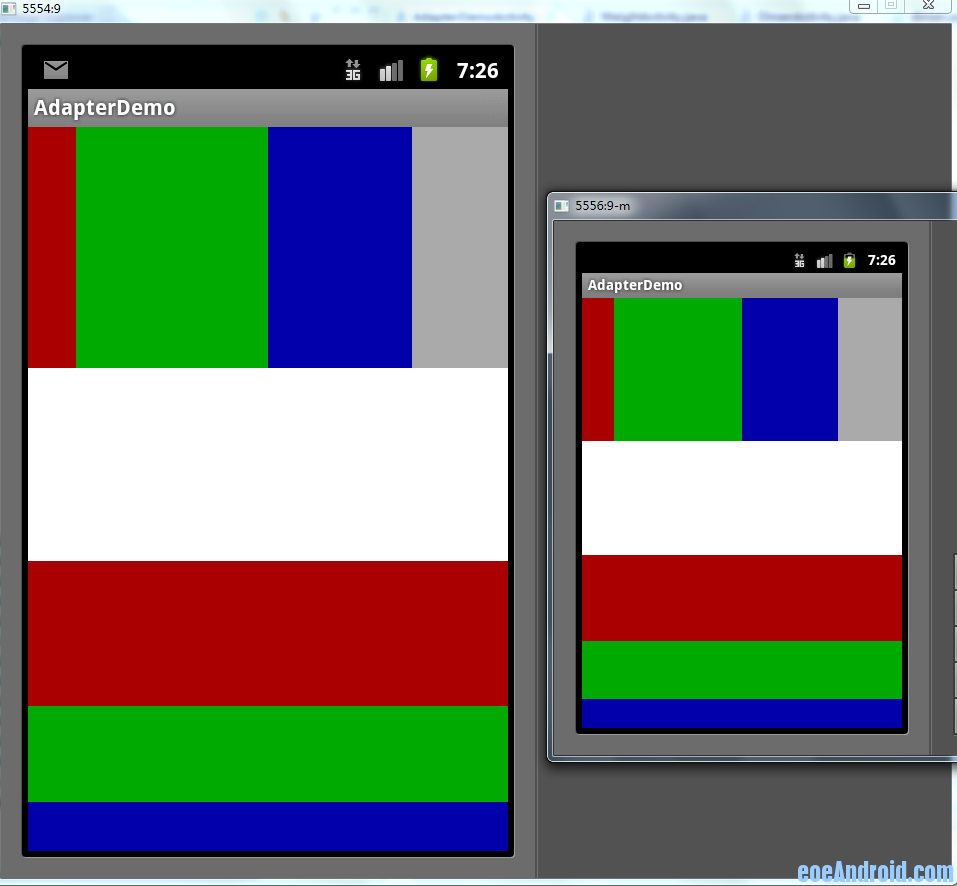

整个界面布局看起来非常直观,只是嵌套的逻辑要自己理下。显示效果如下图,其中左面一个是480x800的界面,右面的是320x480的界面(后面的图也如此),可以看出显示比例和代码中完全一致,我就不多说了,大家对照下就能看出来了。



二、Java代码里动态布局



复制代码
// 第一个按钮,宽度100%,高度10%
                LinearLayout.LayoutParams params = new LinearLayout.LayoutParams(                                 LayoutParams.FILL_PARENT,                                 (int) (Constant.displayHeight * 0.1f + 0.5f));                 btn1.setLayoutParams(params);                 // 第二个按钮,宽度100%,高度30%
                LinearLayout.LayoutParams params2 = new LinearLayout.LayoutParams(                                 LayoutParams.FILL_PARENT,                                 (int) (Constant.displayHeight * 0.3f + 0.5f));                 btn2.setLayoutParams(params2);                 // 第三个按钮,宽度50%,高度20%
                LinearLayout.LayoutParams params3 = new LinearLayout.LayoutParams(                                 (int) (Constant.displayWidth * 0.5f + 0.5f),                                 (int) (Constant.displayHeight * 0.2f + 0.5f));                 btn3.setLayoutParams(params3);                 // 第三个按钮,宽度70%,高度填满剩下的空间
                LinearLayout.LayoutParams params4 = new LinearLayout.LayoutParams(                                 (int) (Constant.displayWidth * 0.7f + 0.5f),                                 LayoutParams.FILL_PARENT);                 btn4.setLayoutParams(params4);
复制代码












其他



    以上说的都是多个屏幕显示相同内容需要考虑的问题,还有一种是在不同的屏幕上显示内容不同的情况,其实这个问题我们往往是用滚动视图来解决的,也就是ScrowView;需要注意的是ScrowView中使用layout_weight是无效的,既然使用ScrowView了,就把它里面的控件的大小都设成固定的吧。



    此外关于图片的自适应问题,主要是2点,一个是9patch图,这个东西大家都要学会去做,不难;不过有些编译器在识别9patch图时会出这样那样的bug,像我的Eclipse就不认这个,而同一个9patch图在别的电脑上却是没问题的,



    第二个要说的是我曾经被困扰的一个问题,对于480x800  480x854这两个尺寸,他们显示同一个图片时,总有一个会拉伸(如果9patch可以解决的还好)。其实当初困扰我的是,这两个尺寸都是hdpi的,以为无法给这两个屏幕做不同的图片。后来无意中发现,图片可以和布局一样分多个尺寸的,而不仅仅是根据密度分,也就是说你可以写这样的文件夹drawable-hdpi-800x480drawable-hdpi-854x480,在它们里面放不同的图片,这样图片也能自适应了。



参考文章:

http://www.eoeandroid.com/forum.php?mod=viewthread&tid=173973
