一、介绍

定义

OpenVPN是一个用于创建虚拟专用网络加密通道的软件包，最早由James Yonan编写。OpenVPN允许创建的VPN使用公开密钥、电子证书、或者用户名／密码来进行身份验证。
它大量使用了OpenSSL加密库中的SSLv3/TLSv1协议函数库。
目前OpenVPN能在Solaris、Linux、OpenBSD、FreeBSD、NetBSD、Mac OS X与Microsoft Windows以及Android和iOS上运行，并包含了许多安全性的功能。它并不是一个基于Web的VPN软件，也不与IPsec及其他VPN软件包兼容。

原理

OpenVPN的技术核心是虚拟网卡，其次是SSL协议实现。
OpenVPN中的虚拟网卡

　　虚拟网卡是使用网络底层编程技术实现的一个驱动软件。安装此类程序后主机上会增加一个非真实的网卡，并可以像其它网卡一样进行配置。服务程序可以在应用层打开虚拟网卡，如果应用软件（如网络浏览器）向虚拟网卡发送数据，则服务程序可以读取到该数据。如果服务程序写合适的数据到虚拟网卡，应用软件也可以接收得到。虚拟网卡在很多的操作系统中都有相应的实现，这也是OpenVPN能够跨平台使用的一个重要原因。

　　在OpenVPN中，如果用户访问一个远程的虚拟地址（属于虚拟网卡配用的地址系列，区别于真实地址），则操作系统会通过路由机制将数据包（TUN模式）或数据帧（TAP模式）发送到虚拟网卡上，服务程序接收该数据并进行相应的处理后，会通过SOCKET从外网上发送出去。这完成了一个单向传输的过程，反之亦然。当远程服务程序通过SOCKET从外网上接收到数据，并进行相应的处理后，又会发送回给虚拟网卡，则该应用软件就可以接收到。

加密何身份验证

加密

　　OpenVPN使用OpenSSL库来加密数据与控制信息。这意味着，它能够使用任何OpenSSL支持的算法。它提供了可选的数据包HMAC功能以提高连接的安全性。此外，OpenSSL的硬件加速也能提高它的性能。2.3.0以后版本引入PolarSSL。

身份验证

OpenVPN提供了多种身份验证方式，用以确认连接双方的身份，包括：

① 预享私钥

② 第三方证书

③ 用户名／密码组合

　　预享密钥最为简单，但同时它只能用于创建点对点的VPN；基于PKI的第三方证书提供了最完善的功能，但是需要额外维护一个PKI证书系统。OpenVPN2.0后引入了用户名／口令组合的身份验证方式，它可以省略客户端证书，但是仍需要一份服务器证书用作加密。

二、在服务器上搭建

在总部局域网内一台Linux虚拟机上搭建，有公网ip，若无公网ip也可用第三方软件用动态域名实现

1、安装openvpn 和easy-rsa（该包用来制作ca证书）

（1）安装epel 仓库源

wget http://dl.fedoraproject.org/pub/epel/6/i386/epel-release-6-8.noarch.rpm

rpm -Uvh epel-release-6-8.noarch.rpm

（2）安装openvpn

[root@aly01 ~]# yum install openvpn

（3）在github 上，下载最新的easy-rsa

wget https://github.com/OpenVPN/easy-rsa/archive/master.zip
下载最新的easy-rsa安装包
[root@aly01]# mkdir openvpn
[root@aly01 openvpn]# unzip easy-rsa-3.0.5.zip
[root@aly01 openvpn]# mv easy-rsa-3.0.5 easy-rsa

2、配置/etc/openvpn/ 目录（1）创建目录，并复制easy-rsa 目录

[root@aly01 ~]# mkdir -p /etc/openvpn/
[root@aly01 openvpn]# cp -a easy-rsa /etc/openvpn/

（2）配置，编辑vars文件，根据自己环境配置

[root@aly01 test]# cd /etc/openvpn/easy-rsa/easyrsa3
[root@aly01 easyrsa3]# cp vars.example vars
[root@aly01 easy-rsa3]# vim vars
------------
vars配置内容
set_var EASYRSA_REQ_COUNTRY     "CN"
set_var EASYRSA_REQ_PROVINCE    "Sichuan"
set_var EASYRSA_REQ_CITY        "Cengdu"
set_var EASYRSA_REQ_ORG         "aly01"
set_var EASYRSA_REQ_EMAIL       "zenghong133@163.com"
set_var EASYRSA_REQ_OU          "My OpenVPN"

3、创建服务端证书及key

进入/etc/openvpn/easy-rsa/easyrsa3/目录

① 初始化

[root@along ~]# cd /etc/openvpn/easy-rsa/easyrsa3/
[root@along easyrsa3]# ./easyrsa init-pki

② 创建根证书

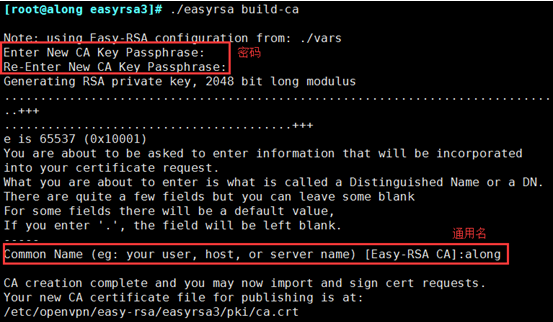

[root@along easyrsa3]# ./easyrsa build-ca

注意：在上述部分需要输入PEM密码 PEM pass phrase，输入两次，此密码必须记住，不然以后不能为证书签名。还需要输入common name 通用名，这个你自己随便设置个独一无二的。

③ 创建服务器端证书

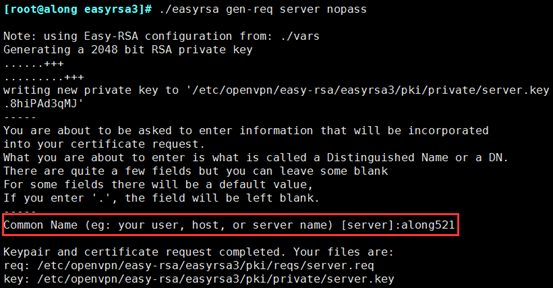

[root@along easyrsa3]# ./easyrsa gen-req server nopass

该过程中需要输入common name，随意但是不要跟之前的根证书的一样

④ 签约服务端证书

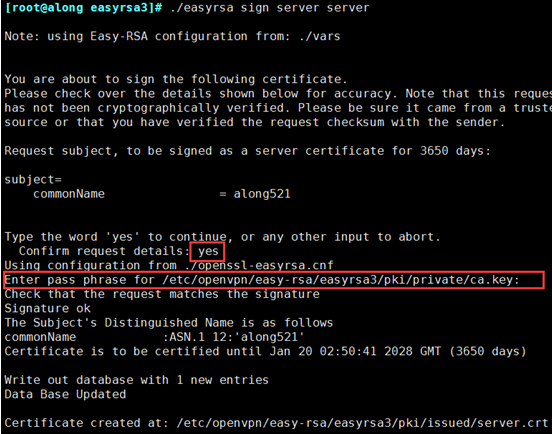

[root@along easyrsa3]# ./easyrsa sign server server

该命令中.需要你确认生成，要输入yes，还需要你提供我们当时创建CA时候的密码。如果你忘记了密码，那你就重头开始再来一次吧

⑤ 创建Diffie-Hellman，确保key穿越不安全网络的命令

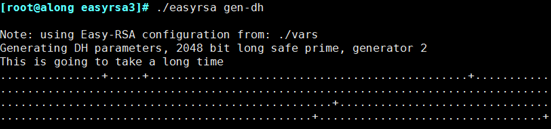

[root@along easyrsa3]# ./easyrsa gen-dh

4、创建客户端证书 ① 进入root目录新建client文件夹，文件夹可随意命名，然后拷贝前面解压得到的easy-ras文件夹到client文件夹,进入下列目录

[root@along ~]# mkdir client
[root@along ~]# cp /etc/openvpn/easy-rsa client/
[root@along ~]# cd client/easy-rsa/easyrsa3/

② 初始化

[root@along easyrsa3]# ./easyrsa init-pki //需输入yes 确定

③ 创建客户端key及生成证书（记住生成是自己客户端登录输入的密码）

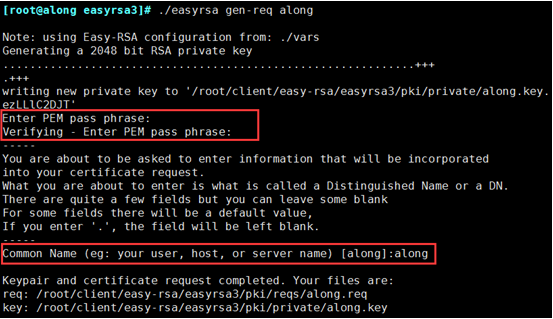

[root@along easyrsa3]# ./easyrsa gen-req along //名字自己定义

④ 将的到的qingliu.req导入然后签约证书

a. 进入到/etc/openvpn/easy-rsa/easyrsa3/

[root@along easyrsa3]# cd /etc/openvpn/easy-rsa/easyrsa3/

b. 导入req

[root@along easyrsa3]# ./easyrsa import-req /root/client/easy-rsa/easyrsa3/pki/reqs/along.req along

c. 签约证书

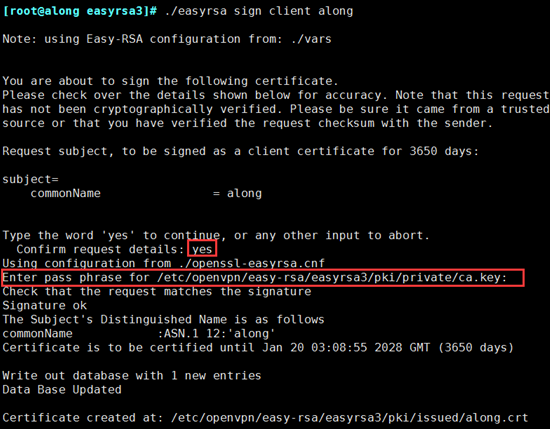

[root@along easyrsa3]# ./easyrsa sign client along

//这里生成client所以必须为client，along要与之前导入名字一致上面签约证书跟server类似，就不截图了，但是期间还是要输入CA的密码

5、把服务器端必要文件放到etc/openvpn/ 目录下

ca的证书、服务端的证书、秘钥

[root@along ~]# cp /etc/openvpn/easy-rsa/easyrsa3/pki/ca.crt /etc/openvpn/
[root@along ~]# cp /etc/openvpn/easy-rsa/easyrsa3/pki/private/server.key /etc/openvpn/
[root@along ~]# cp /etc/openvpn/easy-rsa/easyrsa3/pki/issued/server.crt /etc/openvpn/
[root@along ~]# cp /etc/openvpn/easy-rsa/easyrsa3/pki/dh.pem /etc/openvpn/

6、把客户端必要文件放到root/openvpn/ 目录下

客户端的证书、秘钥

[root@along ~]# cp /etc/openvpn/easy-rsa/easyrsa3/pki/ca.crt /root/client/
[root@along ~]# cp /etc/openvpn/easy-rsa/easyrsa3/pki/issued/along.crt /root/client/
[root@along ~]# cp /root/client/easy-rsa/easyrsa3/pki/private/along.key /root/client
注意证书名字

7、为服务端编写配置文件

（1）当你安装好了openvpn时候，他会提供一个server配置的文件例子，在/usr/share/doc/openvpn-2.3.2/sample/sample-config-files 下会有一个server.conf文件，我们将这个文件复制到/etc/openvpn

[root@along ~]# rpm -ql openvpn |grep server.conf
[root@along ~]# cp /usr/share/doc/openvpn-2.4.4/sample/sample-config-files/server.conf /etc/openvpn

（2）修改配置文件

[root@along ~]# vim /etc/openvpn/server.conf
[root@along ~]# grep '^[^#|;]' /etc/openvpn/server.conf 修改的地方如下：
------------
vim /etc/openvpn/server.conf 配置文件
local 0.0.0.0     #监听地址
port 1194     #监听端口
proto tcp     #监听协议
dev tun     #采用路由隧道模式
ca /etc/openvpn/ca.crt      #ca证书路径
cert /etc/openvpn/server.crt       #服务器证书
key /etc/openvpn/server.key  # This file should be kept secret 服务器秘钥
dh /etc/openvpn/dh.pem     #密钥交换协议文件
server 10.8.0.0 255.255.255.0     #给客户端分配地址池，注意：不能和VPN服务器内网网段有相同
ifconfig-pool-persist ipp.txt
push "redirect-gateway def1 bypass-dhcp"      #给网关
push "dhcp-option DNS 8.8.8.8"        #dhcp分配dns
client-to-client       #客户端之间互相通信
keepalive 10 120       #存活时间，10秒ping一次,120 如未收到响应则视为断线
comp-lzo      #传输数据压缩
max-clients 100     #最多允许 100 客户端连接
user openvpn       #用户
group openvpn      #用户组
persist-key
persist-tun
status /var/log/openvpn/openvpn-status.log
log         /var/log/openvpn/openvpn.log
verb 3
每个项目都会由一大堆介绍,上述修改，openvpn提供的server.conf已经全部提供，我们只需要去掉前面的注释#，然后修改我们自己的有关配置

（3）配置后的设置

[root@along ~]# mkdir /var/log/openvpn
[root@along ~]# chown -R openvpn.openvpn /var/log/openvpn/
[root@along ~]# chown -R openvpn.openvpn /etc/openvpn/*

8、iptables 设置nat 规则和打开路由转发

[root@along ~]# iptables -t nat -A POSTROUTING -s 10.8.0.0/24 -j MASQUERADE
[root@along ~]# iptables -vnL -t nat
[root@along ~]# vim /etc/sysctl.conf //打开路由转发
net.ipv4.ip_forward = 1
[root@along ~]# sysctl -p

9、开启openvpn 服务

[root@along ~]# openvpn /etc/openvpn/server.conf 开启服务
[root@along ~]# ss -nutl |grep 1194

如果开启后没有打开1194 端口，说明开启服务失败，可能是配置文件有错，也有可能是权限不够，自己查询日志解决。

三、客户端连接openvpn

1、下载openvpn客户端安装

2、解压安装，配置client 端配置文件

在sample-config 文件下，有client.ovpn 模板

修改，并复制到config 目录下，修改内容如下

client
dev tun
proto tcp     //改为tcp
remote 39.xxx.xxx.xxx 1194    //OpenVPN服务器的外网IP和端口，ip和域名都行
resolv-retry infinite
nobind
persist-key
persist-tun
ca ca.crt
cert client.crt     //client1的证书
key client.key        //client1的密钥
comp-lzo
verb 3

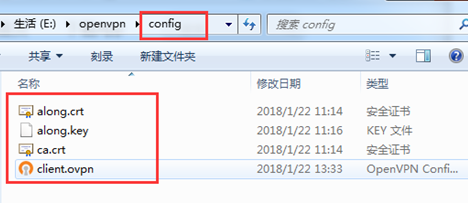

3、把服务器端的证书文件复制到config 目录下

ca.crt along.crt along.key //这三个文件

注意：证书文件名字。

4、启动客户端

（1）启动，注意启动需以管理员权限启动

（2）输入自己设置的密码

（3）连接成功

5、测试是否成功

（1）在client 查询ip，确实是openvpn 给定的ip
