目前PLC 在工业生产过程控制自动化和传统产业技术改造等方面得到了广泛应用, 与传统的继电器控制相比, PLC 具有控制系统构成简单、可靠性高、通用性强、抗干扰能力强、易于编程、体积小、可在线修改、设计与调试周期短、便于安装和维修等突出优点, 而且一般不需要采取什么特殊措施, 就能直接在工业环境中使用, 更加适合工业现场的要求, 使用PLC 控制液压控制系统能提高系统的整体性能,具有较明显的优越性。
在生产现场工作开始后, 机械手在一个工作循环中需要依次完成以下顺序动作: 下降、夹紧、上升、左移、下降、松开、上升、右移( 共8个顺序动作) , 这是一个典型的顺序控制问题。采用PLC 实现机械手的自动循环控制, 需要在某些动作位置设置位移传感器或行程开关来检测动作是否到位, 并确定从一个动作转入到下一个动作的条件。
PLC 选型与I/O 分配(PLC lectotype and input–output allocation)
目前市场上的PLC 品种规格众多, 控制功能也各有特点。综合分析机械手的动作要求, PLC 在机械手中需要完成的控制功能较多, 控制精度较高, 运算速度较快且具有数据处理能力, 并考虑整个系统的经济和技术指标, 由于PLC 的输出电流较小, 需要用功率模块来控制比例液压阀, 选用西门子公司的S7- 200 系CPU226 型PLC, 其I/O 功能和指令系统都能满足对该机械手的控制要求。控制按钮、各处的行程开关及压力继电器等开关量信号直接与PLC 的输入端子相连, PLC的开关量输出端子直接与各个电磁阀相连, 用PLC 上所带的24V 电源或外接24V 电源驱动, 采用编程软件( STEP 7-Micro/WIN V4.4 版)进行编程和运行监控。
采用PLC 控制的搬运工件机械手的液压控制系统, 使系统模块化, 减小了液压系统和设备的体积, 其工作性能稳定且各I/O 指示简单、明了, 大大缩短了维修、改制、安装和调试液压系统和设备的时间。克服了采用继电器控制系统必须是手工接线、安装、改动所需要花费大量时间及人力和物力的缺点, 也克服继电器控制系统的可靠性差、控制不方便、响应速度慢等不足。用PLC 控制的机械手的液压控制系统, 可使其工作平稳、准确, 更有利于改善工人的劳动环境, 降噪增效,节约能源, 而且提高了液压系统的性能, 延长液压设备的使用寿命, 大大提高了生产率和自动化程度, 特别是改变机械手的某些动作时时仅需进行程序的调整。
总之, 基于PLC 控制的液压控制系统, 可大大简化控制设备的结构, 节能降耗, 易于实现机、电、液一体化的控制装置, 使生产平稳可靠、效率和自动化程度提高。

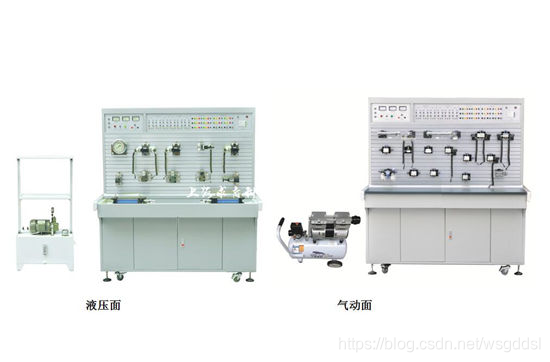

QY-QDYY05液压与气压传动PLC控制综合实训装置配备两套实验设备，气动与PLC实训平台和液压传动与PLC实训平台，配有独立的PLC电气控制设备。装置可以进行液压控制、气动控制的相应基本同路及其应用实验，进行PLC编程及应用控制实验，适用于“液压传动与控制”、“液压与气压传动”、“气动技术”等相关课程的教学实训。
实训项目
可完成液压回路实训（学生也可自行设计搭建其它回路）
1、单级调压回路
2、多级调压回路
3、减压回路
4、卸荷回路
5、进油节流调速回路
6、回油节流调速回路
7、旁油节流调速回路
8、液压缸差动连接的快速运动回路
9、调速阀短接速度换接回路
10、调速阀串联的速度换接回路
11、调速阀并联的速度换接回路
12、用换向阀的换向回路
13、用“O”型机能换向阀的锁紧回路
14、用液控单向阀的锁紧回路
15、用顺序阀控制的顺序动作回路
16、用压力继电器控制的顺序动作回路
17、用行程开关控制的顺序动作回路
18、用调速阀控制的同步回
19、PLC编程软件学习和使用
20、平衡阀的平衡回路
21、平衡与锁紧控制回路
22、多级压力控制回路
可完成气动回路实验（学生也可自行设计搭建其它回路）
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、高低压转换回路
10、计数回路
11、延时回路
12、过载保护回路
13、互锁回路
14、单缸单往复控制回路
15、单缸连续往复动作回路
16、直线缸、旋转缸顺序动作回路
17、多缸顺序动作回路
18、双缸、同步动作回路
19、回缸联动回路
20、卸荷回路
21、或门型梭阀的应用回路
22、快速排气阀应用回路
23、PLC编程软件学习和使用
24、PLC与计算机的通讯，在线调试、监控
25、PLC控制的液压基本回路实训（优化控制）
组态仿真画面演示控制的气动控制实训项目
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、高低压转换回路
10、计数回路
11、延时回路
12、过载保护回路
13、互锁回路
14、单缸单往复控制回路
15、单缸连续往复动作回路
16、直线缸、旋转缸顺序动作回路
17、多缸顺序动作回路
18、双缸、同步动作回路
19、回缸联动回路
20、卸荷回路
21、或门型梭阀的应用回路
22、快速排气阀应用回路
用组态仿真画面演示控制的气动控制实训示列
23、双压双向节流控制回路
24、用二位二通电磁阀的卸荷回路
25、变压节流调速回路
26、差动控制回路
27、用液控单向阀单向闭锁回路
28、用液控单双阀单向闭锁回路
29、PLC控制的压力继电器顺序动作回路
30、PLC控制的接近开关顺序动作回路
31、PLC与计算机的通讯，在线调试、监控
32、PLC控制的液压基本回路实训（优化控制）
组态仿真画面演示控制的液压控制实训项目
1、单级调压回路
2、多级调压回路
3、减压回路
4、卸荷回路
5、进油节流调速回路
6、回油节流调速回路
7、旁油节流调速回路
8、液压缸差动连接的快速运动回路
9、调速阀短接速度换接回路
10、调速阀串联的速度换接回路
11、调速阀并联的速度换接回路
12、用换向阀的换向回路
13、用“O”型机能换向阀的锁紧回路
14、用液控单向阀的锁紧回路
15、用顺序阀控制的顺序动作回路
16、用压力继电器控制的顺序动作回路
17、用行程开关控制的顺序动作回路
18、用调速阀控制的同步可以完成的实训项目
可完成几十种液压回路实训（学生也可自行设计搭建其它回路），典型实训如下：
1、单级调压回路
2、多级调压回路
3、减压回路
4、卸荷回路
5、进油节流调速回路
6、回油节流调速回路
7、旁油节流调速回路
8、液压缸差动连接的快速运动回路
9、调速阀短接速度换接回路
10、调速阀串联的速度换接回路
11、调速阀并联的速度换接回路
12、用换向阀的换向回路
13、用“O”型机能换向阀的锁紧回路
14、用液控单向阀的锁紧回路
15、用顺序阀控制的顺序动作回路
16、用压力继电器控制的顺序动作回路
17、用行程开关控制的顺序动作回路
18、用调速阀控制的同步回
19、PLC编程软件学习和使用
20、平衡阀的平衡回路
21、平衡与锁紧控制回路
22、多级压力控制回路
23、双压双向节流控制回路
24、用二位二通电磁阀的卸荷回路
25、变压节流调速回路
26、差动控制回路
27、用液控单向阀单向闭锁回路
28、用液控单双阀单向闭锁回路
29、PLC控制的压力继电器顺序动作回路
30、PLC控制的接近开关顺序动作回路
31、PLC与计算机的通讯，在线调试、监控
32、PLC控制的液压基本回路实训（优化控制）
组态仿真画面演示控制的液压控制实训项目
1、单级调压回路
2、多级调压回路
3、减压回路
4、卸荷回路
5、进油节流调速回路
6、回油节流调速回路
7、旁油节流调速回路
8、液压缸差动连接的快速运动回路
9、调速阀短接速度换接回路
10、调速阀串联的速度换接回路
11、调速阀并联的速度换接回路
12、用换向阀的换向回路
13、用“O”型机能换向阀的锁紧回路
14、用液控单向阀的锁紧回路
15、用顺序阀控制的顺序动作回路
16、用压力继电器控制的顺序动作回路
17、用行程开关控制的顺序动作回路
18、用调速阀控制的同步
