路由配置有这么难吗

1、静态路由配置

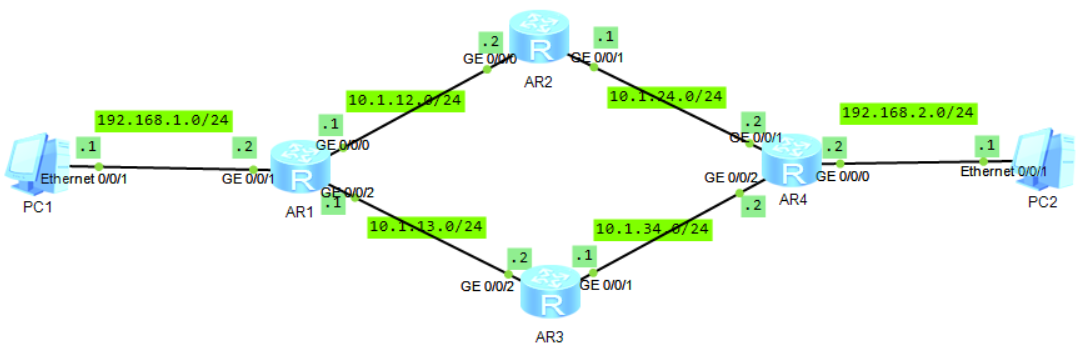

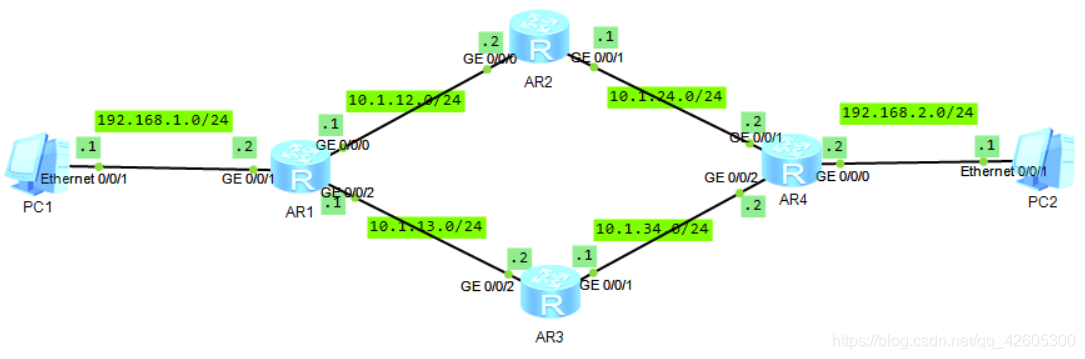

实验拓扑

​

实验要求

1、如上图配置相关的IP/路由；
2、通过静态路由实现整个网络可以访问两台PC；
3、要求从PC1到PC2经过AR2转发，从PC2到PC1经过AR3转发

实验步骤

步骤一、搭建拓扑（此处略过）

步骤二、IP地址的配置

一、分别对PC1、PC2配置IP地址

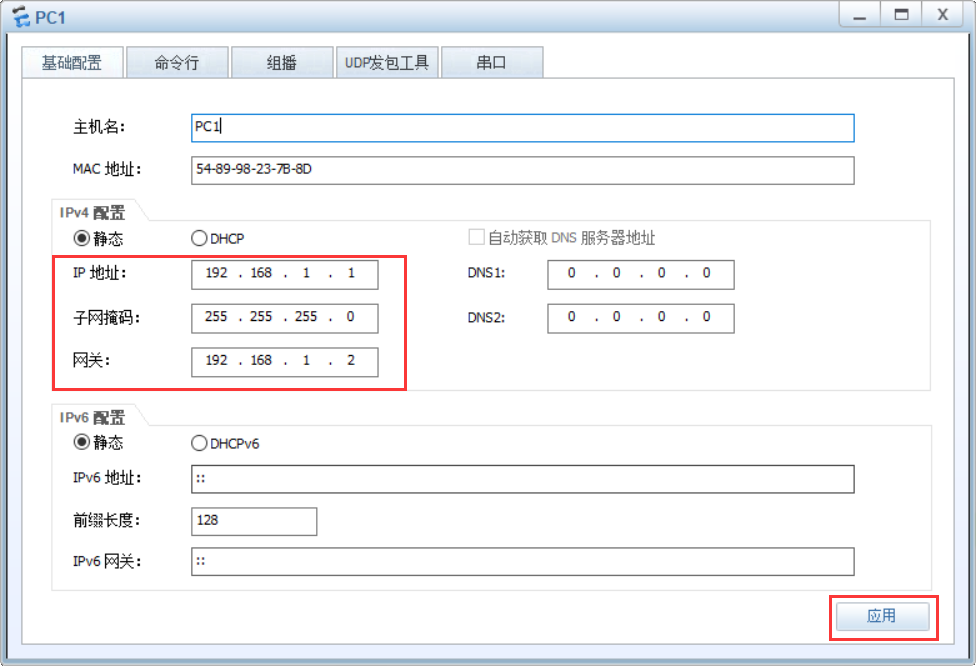

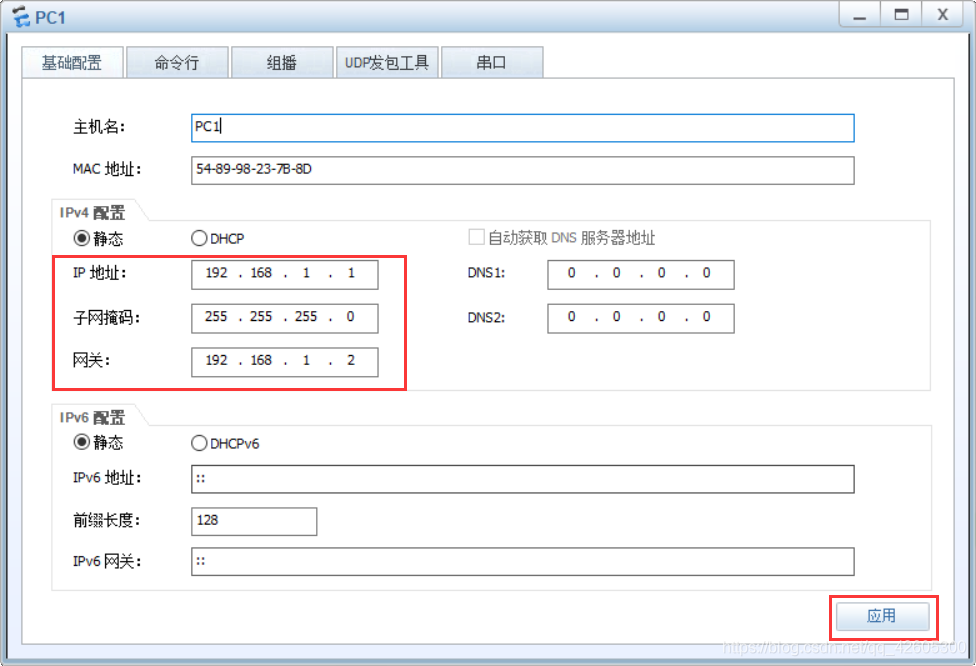

1、PC1的IP信息配置

​

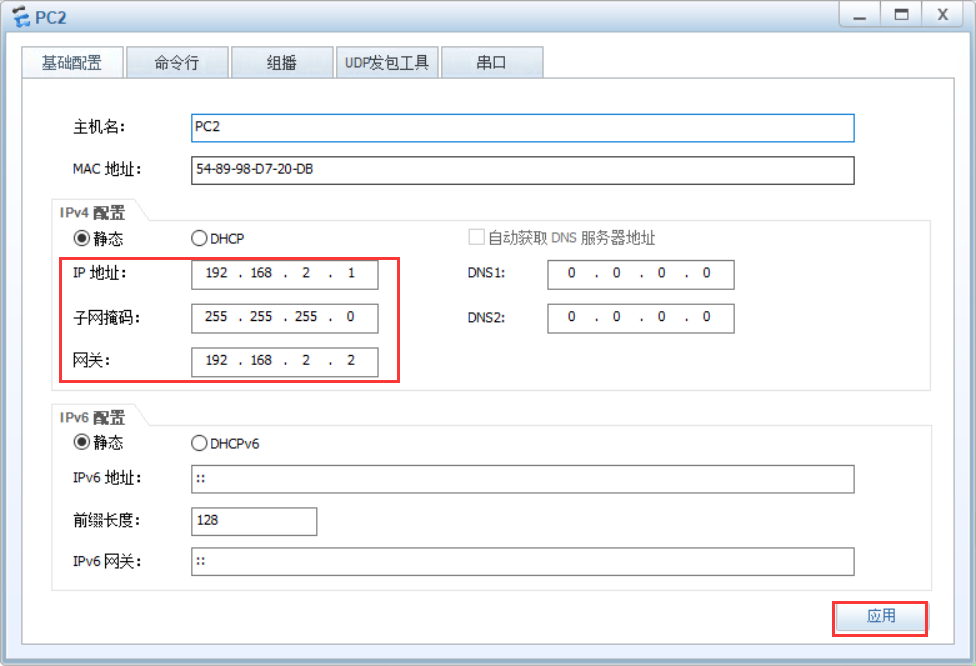

2、PC2的IP信息配置

​



二、分别对R1、R2、R3、R4进行IP地址的配置

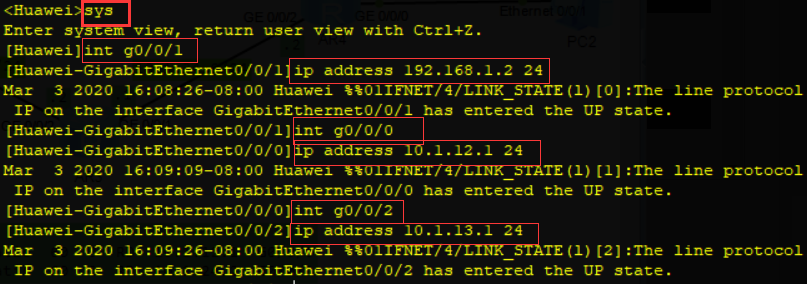

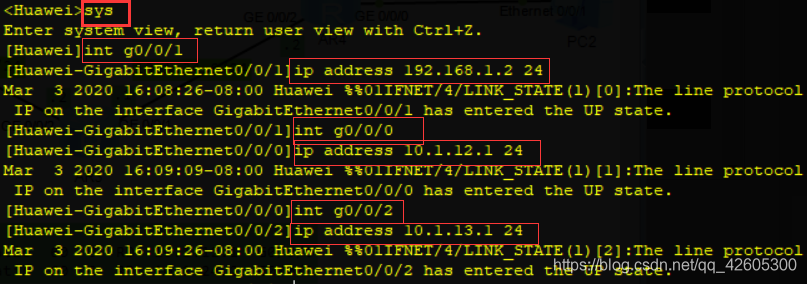

1、R1的IP信息配置

int g0/0/1

ip address 192.168.1.2 24

int g0/0/0

ip address 10.1.12.1 24

int g0/0/2

ip address 10.1.13.1 24

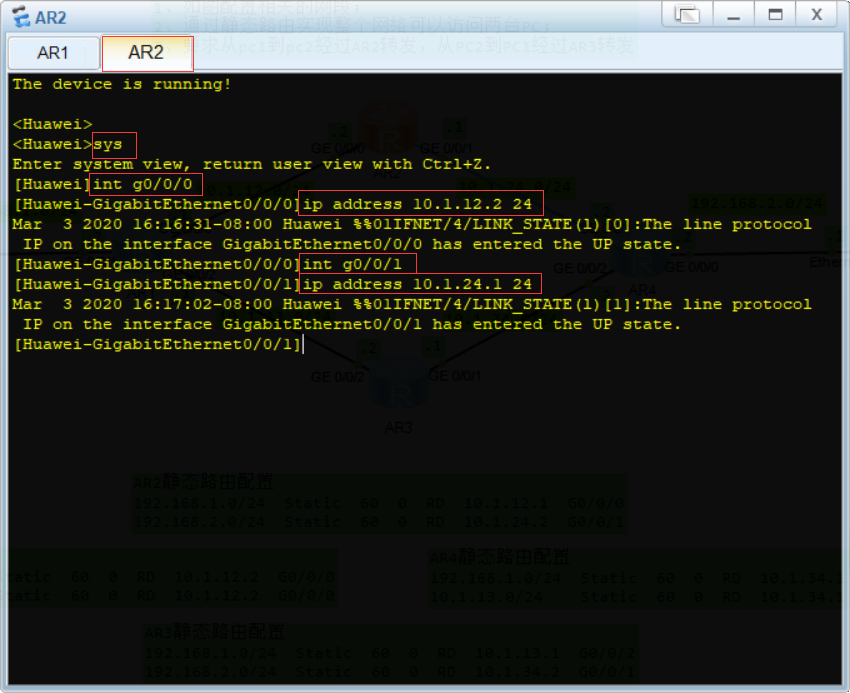

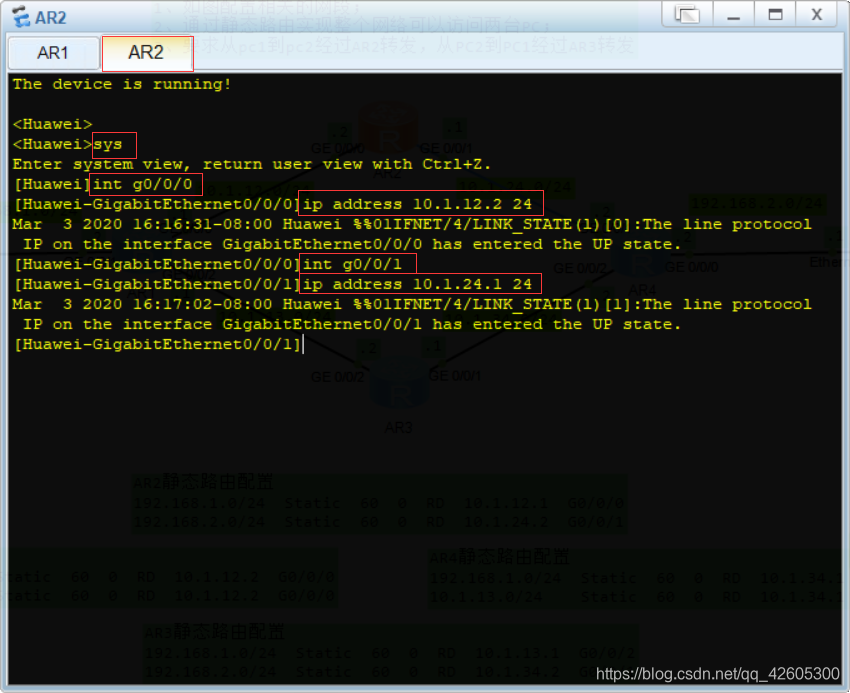

2、R2的IP信息配置

int g0/0/0

ip address 10.1.12.2 24

int g0/0/1

ip address 10.1.24.1 24

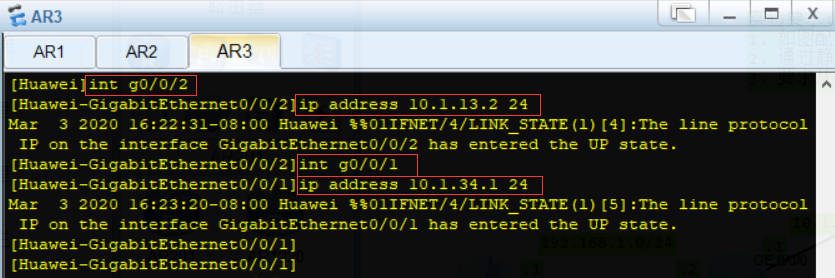

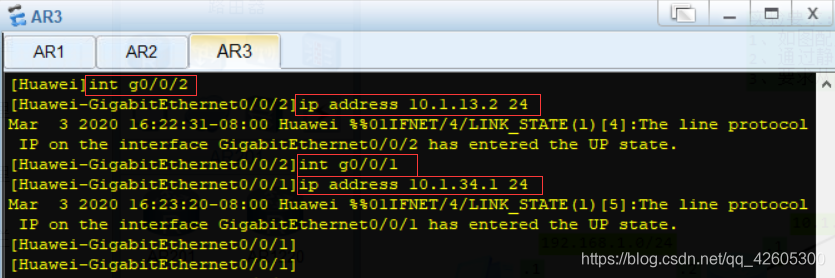

3、R3的IP信息配置

int g0/0/2

ip address 10.1.13.2 24

int g0/0/1

ip address 10.1.34.1 24

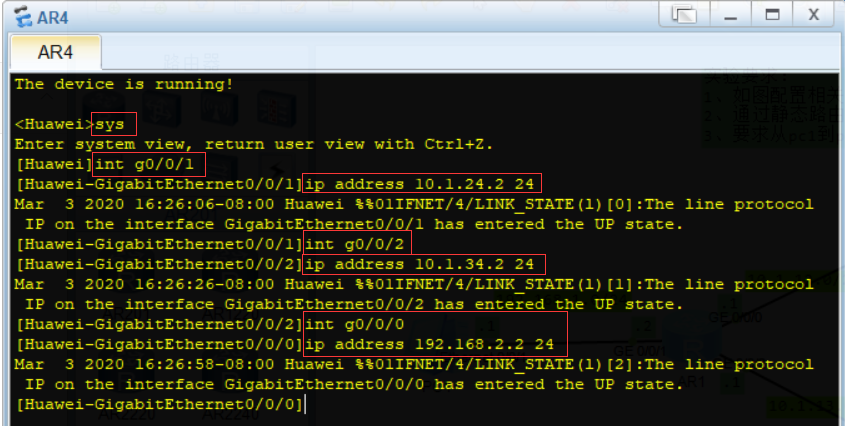

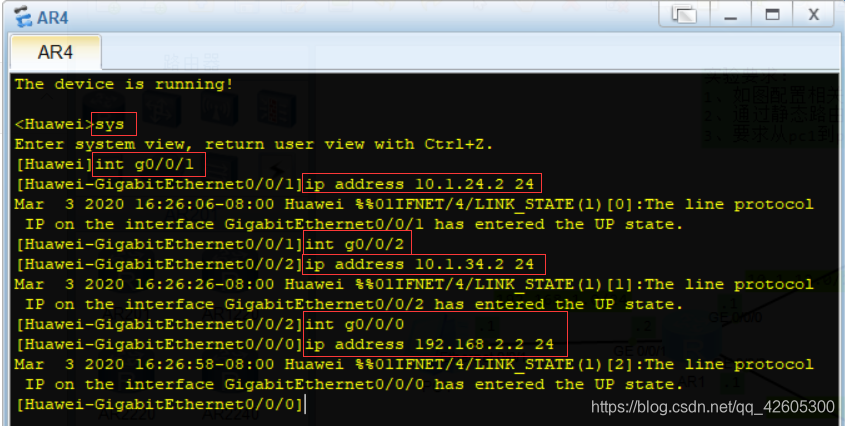

4、R4的IP信息配置

int g0/0/1

ip address 10.1.24.2 24

int g0/0/2

ip address 10.1.34.2 24

int g0/0/0

ip address 192.168.2.2 24





步骤三、静态路由配置

分别对R1、R2、R3、R4进行静态路由配置

1、R1的静态路由配置

实验要求通过静态路由实现整个网络可以访问两台PC，同时要求从PC1--->PC2经过AR2转发，从PC2--->PC1经过AR3转发。

首先我们就配置PC1--->PC2（经过AR2）这条“通道”下的所可能存在路由，且可以看出存在的静态路由有2个条：

1. AR1通过下一跳10.1.12.2---->到达192.168.2.0/24
2. AR1通过下一跳10.1.12.2---->到达10.1.24.0/24

所以，咱们到AR1配置上面指出的两条路由，如下：







2、R4的静态路由配置

实验要求通过静态路由实现整个网络可以访问两台PC，同时要求从PC1--->PC2经过AR2转发、从PC2--->PC1经过AR3转发。

首先我们就配置PC2--->PC1（经过AR3）这条“通道”下的所可能存在路由，且可以看出存在的静态路由有2个条：

1. AR4通过下一跳10.1.34.1---->到达192.168.1.0/24
2. AR4通过下一跳10.1.34.1---->到达10.1.13.0/24

所以，咱们到AR1配置一下上面指出的两条路由，如下：





3、R2的静态路由配置

要通过静态路由实现整个网络可以访问两台PC，单单上面AR1所配置的路由还是不够的，还要解决的问题是：

1、AR1是不能直接到达AR4，还需要在AR2上配置一条从10.1.24.0/24 到达192.168.2.0/24的静态路由



ok，咱们到AR2配置一下上面所要配置的路由，如下：







4、R3的静态路由配置

要通过静态路由实现整个网络可以访问两台PC，单单上面AR4所配置的路由还是不够的，还要解决的问题是：

1、AR4是不能直接到达AR1，还需要在AR3上配置一条从10.1.13.0/24 到达192.168.1.0/24的静态路由



ok，咱们到AR3配置一下上面所要配置的路由，如下：





步骤四、检验静态路由配置是否正确

PC1命令行中，ping一下PC2的IP地址。





PC1命令行中，tracert一下PC2的IP地址。



PC2命令行中，tracert一下PC1的IP地址。



步骤五、save命令保存配置

若想保存至实验拓扑，需要在每个路由器的配置命令窗口输入save，以保存上面的配置，再Ctrl+S保存拓扑，大功告成！





---

2、简单静态路由配置

实验拓扑



实验要求

1、如图配置相关的IP/路由；
2、通过静态路由实现整个网络可以访问两台PC；


实验步骤

步骤一、搭建拓扑

步骤二、IP信息配置

一、分别对PC1、PC2配置IP地址

1、PC1的IP信息配置



2、PC2的IP信息配置



二、分别对R1、R2进行IP地址的配置

1、R1的IP信息配置

#配置命令

2、R2的IP信息配置

#配置命令



步骤三、分别对R1、R2进行静态路由配置

1、R1的静态路由配置

#配置命令

2、R2的静态路由配置

#配置命令

步骤四、检验静态路由配置是否正确

PC1命令行中，ping一下PC2的IP地址。



PC1命令行中，tracert一下PC2的IP地址。



步骤五、save命令保存配置

若想保存至实验拓扑，需要在每个路由器的配置命令窗口输入save，以保存上面的配置，再Ctrl+S保存拓扑，大功告成！
