【Linux笔记】pc机_开发板_ubuntu互ping实验

寵の児 提交于 2020-03-03 17:14:09

最近入手了一块百问网imx6ul开发板,一方面想系统性地学一次嵌入式Linux,争取下一份工作往这个方向混一口饭吃,另一方面也想用一用NXP的芯片。

本篇笔记分享的是:pc机_开发板_ubuntu互ping实验,主要是根据教程来走一遍,做个学习记录。

硬件连接

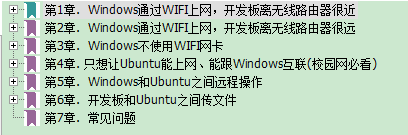

关于网络环境搭建这一块是个难点。以前在学校我也有学过嵌入式Linux,被这一块搞蒙了好几次。但是,针对这些繁杂的网络问题,百问网的教程对这一块知识做了个很详细的教程文档:

======000

在线文档链接:

http://wiki.100ask.org/VMwareAndUbuntuNetworkSetupGuide

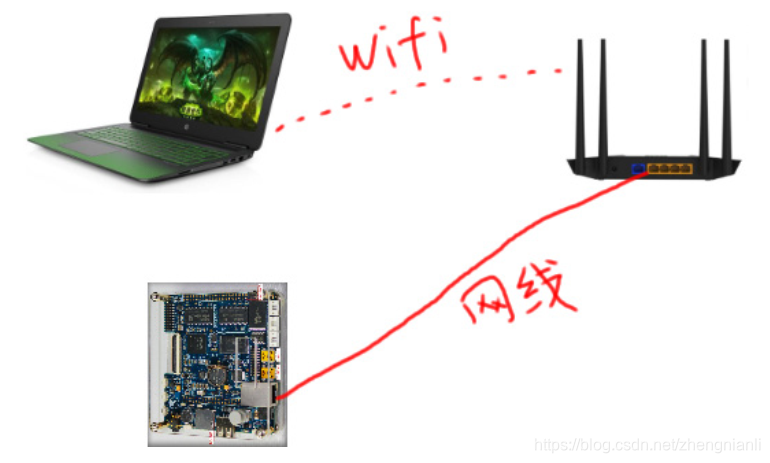

我这里是第一种情况,所以我的硬件连接方式是:

======001

我以前学的时候经常是开发板直接和电脑通过网线相连的,搞了很久都没成功。。

实际操作

1、设置虚拟机的网络适配器

这里有三种网络模式供我们选择:

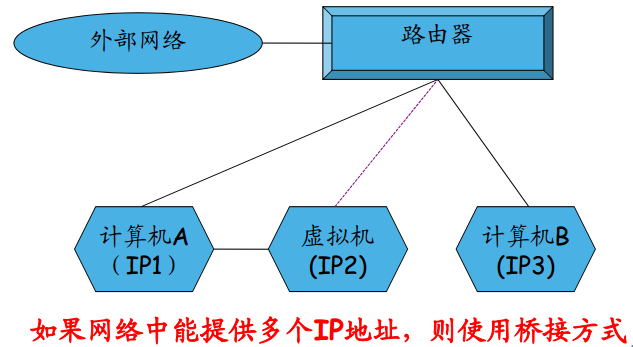

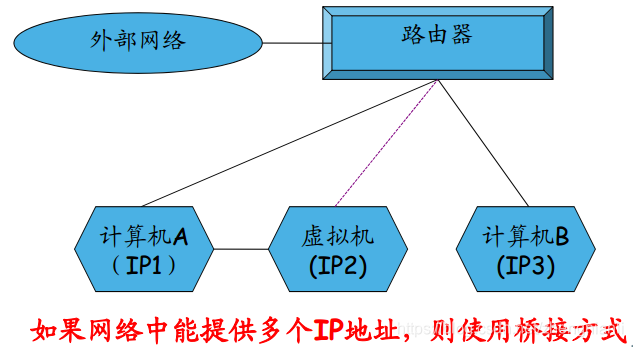

(1)桥接模式(Bridged):

======004

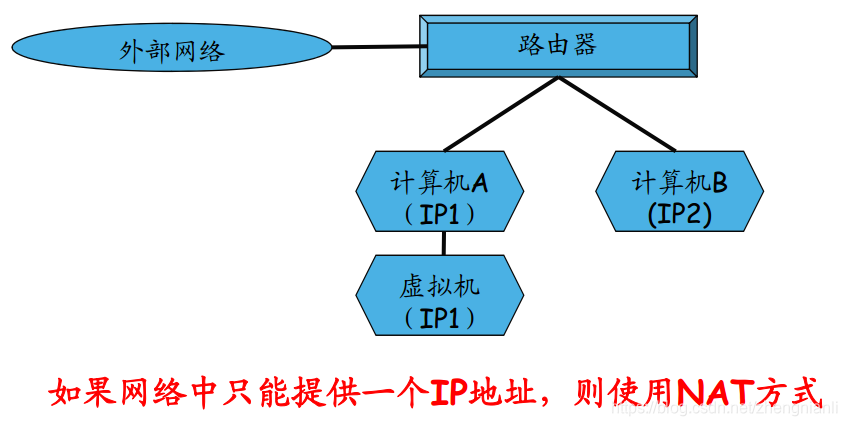

(2)网络地址转换模式(NAT)

======005

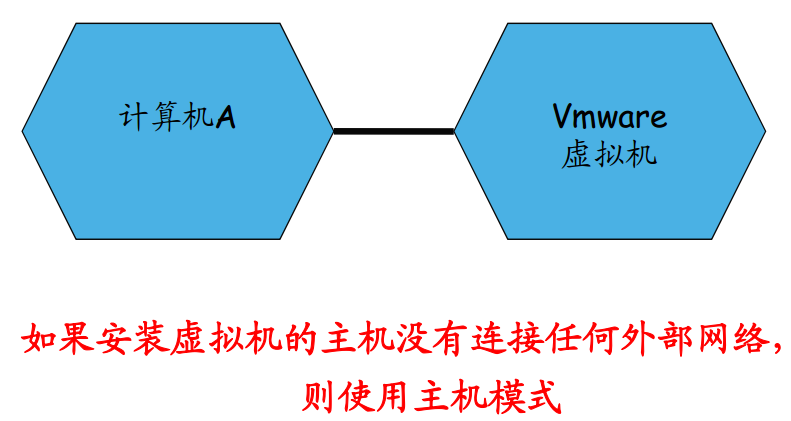

(3)主机模式( host-only)

======006

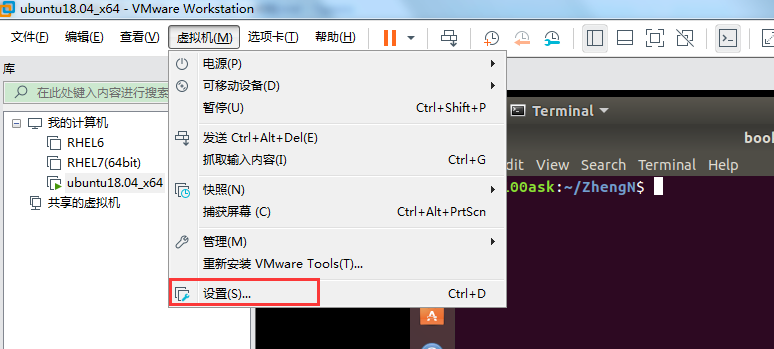

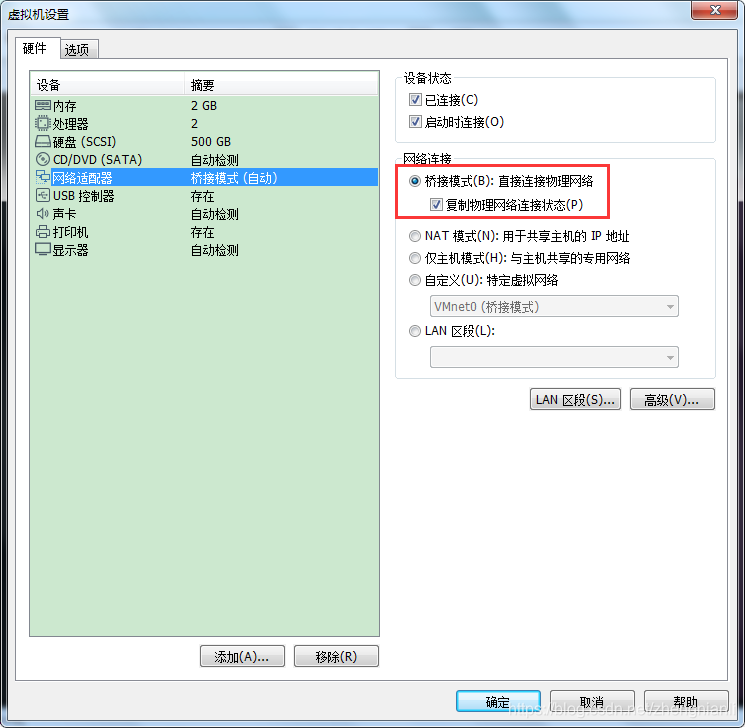

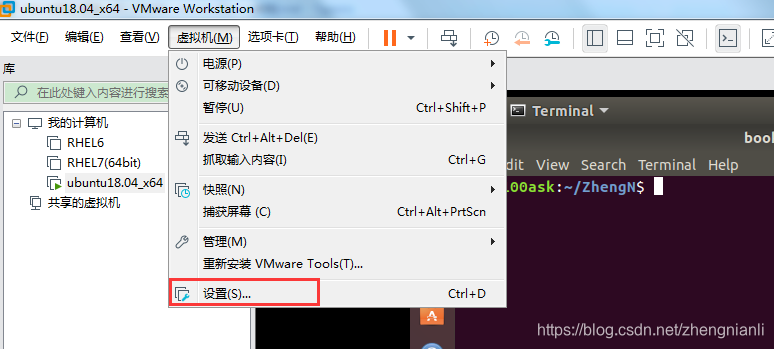

这里我们设置网络连接为桥接模式

======002

======003

Windows 的 WIFI 网卡、ubuntu、开发板各分得一个IP, 并且三个 IP 必须处于同一网段(这也是这个实验的重点)。什么是同一网段?比如我这里的:

  • WIFI 网卡IP为:192.168.1.103
  • ubuntu IP为:192.168.1.104
  • 开发板IP为:192.168.1.110

则它们同处于192.168.1.*网段。

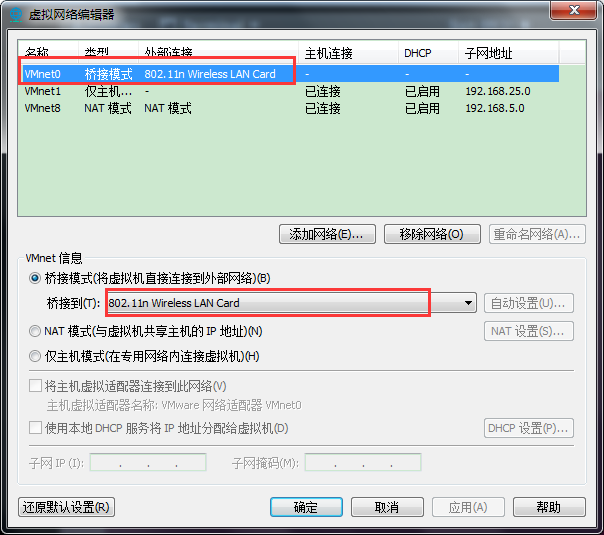

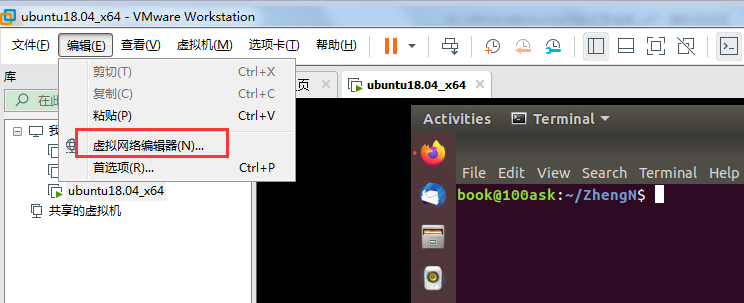

接下来设置桥接模式桥接到无线网卡:

======007

======008

2、设置IP

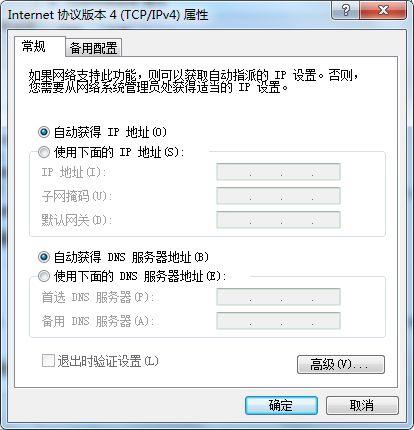

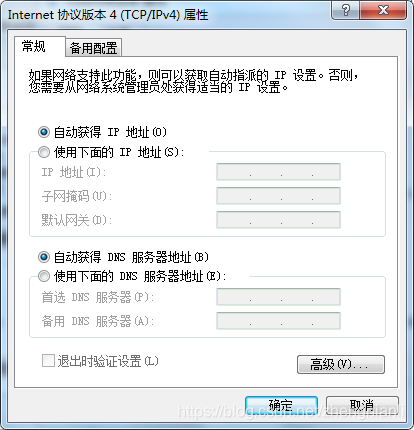

(1)设置windows wifi网卡IP:

可以手动设置,也可以配置成自动获取。我这里选择自动获取:

======009

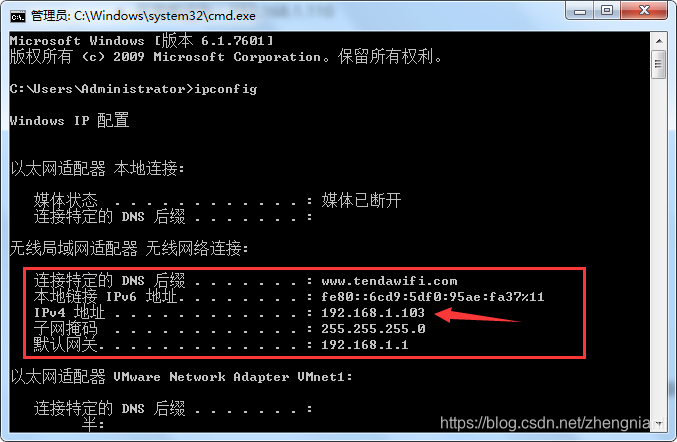

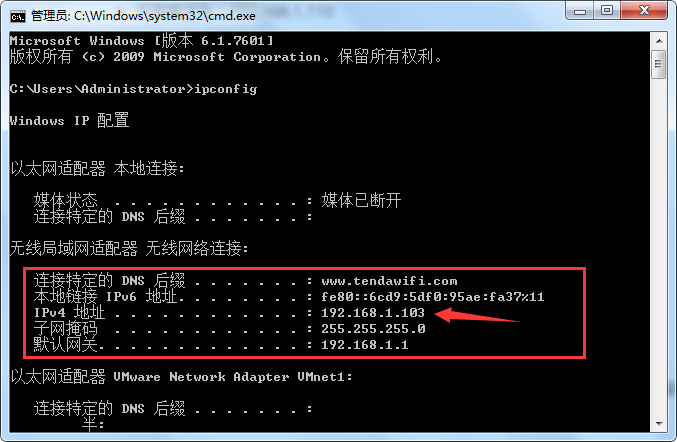

然后按下win+r键输入cmd进入黑窗口,再输入ipconfig可查看无线网络自动获取得到的IP:

======010

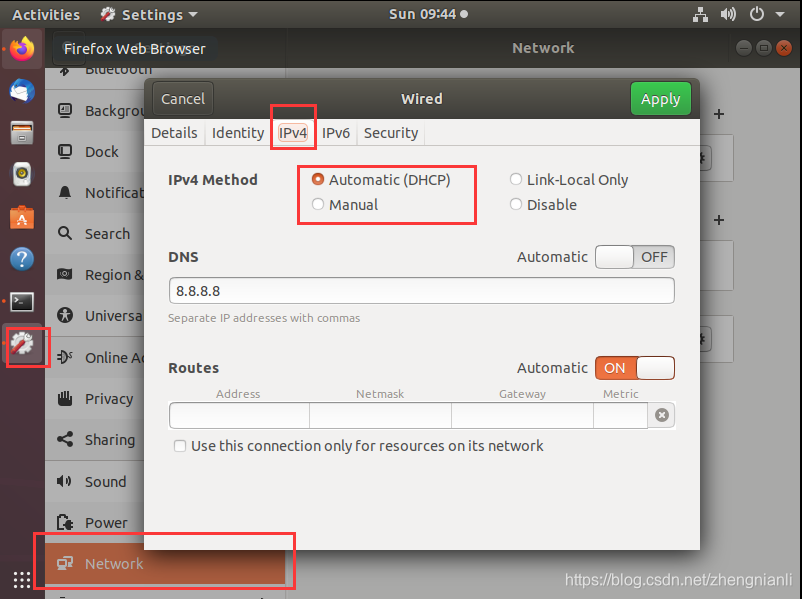

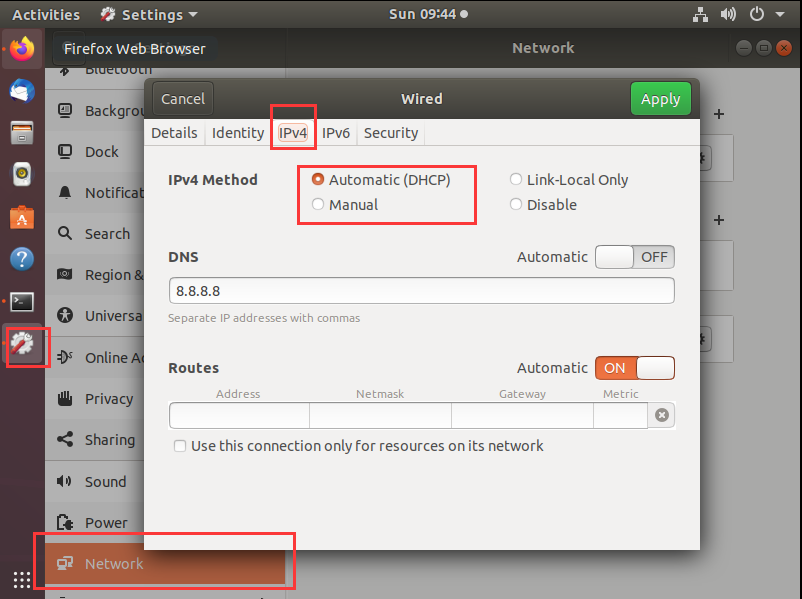

(2)设置Ubuntu IP:

跟windows差不多,这里也可以手动配置,也可以自动获取。我这里也选择自动获取。有时候 Ubuntu 的网络不好使需要进行手动设置。

======011

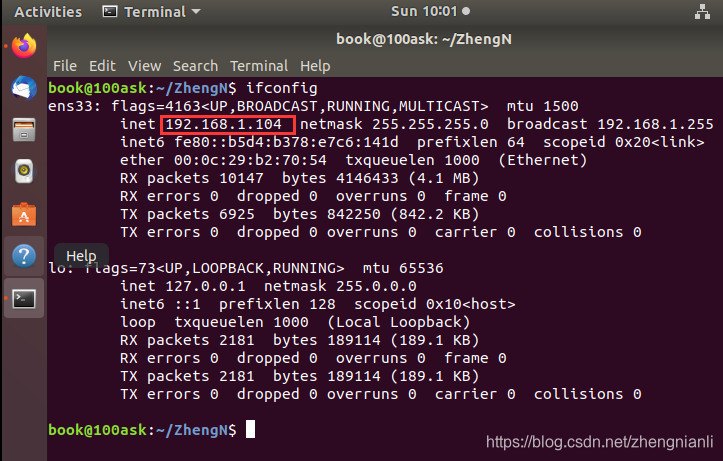

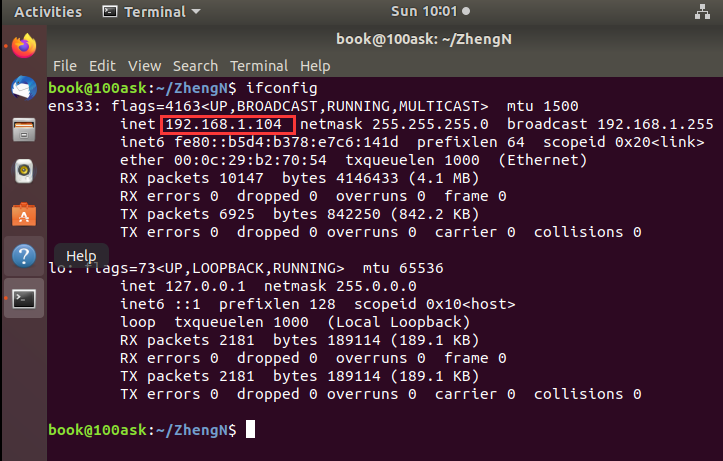

输入ifconfig可查看ip信息:

======012

(3)设置开发板IP:

如果开发板正在运行 LINUX, 一般来说也不需要设置 IP。 如果有问题, 比如执行 ifconfig命令后无法查看到网卡的 IP, 你可以执行以下命令设置手工 IP:

ifconfig eth0 192.168.1.110

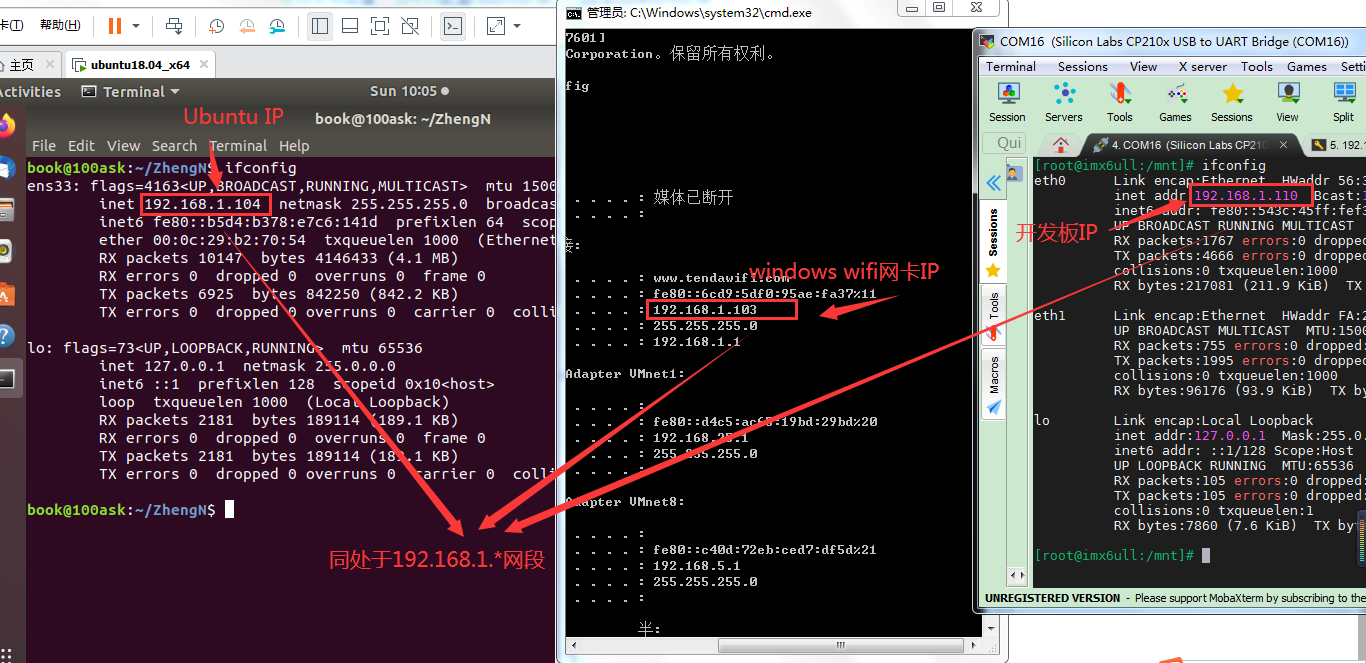

最终设置好之后:

======013

互ping测试

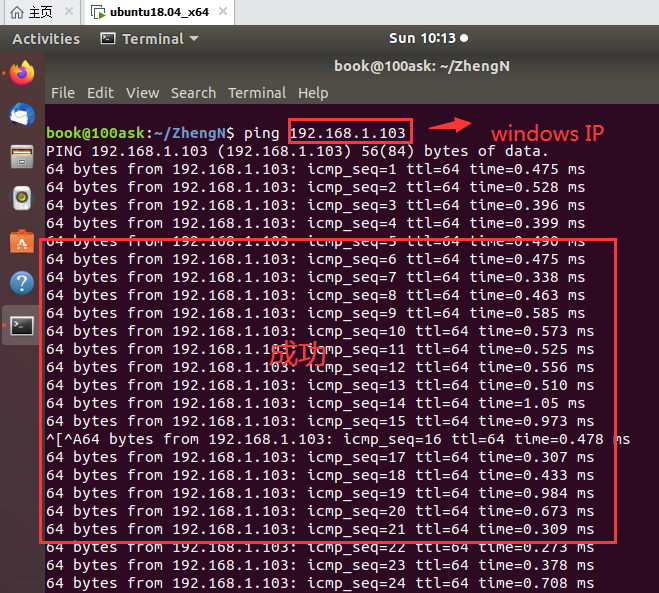

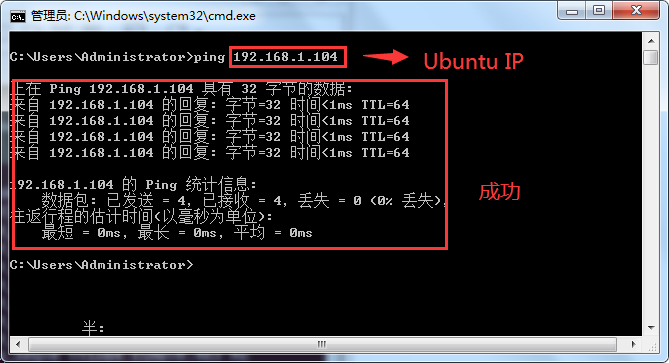

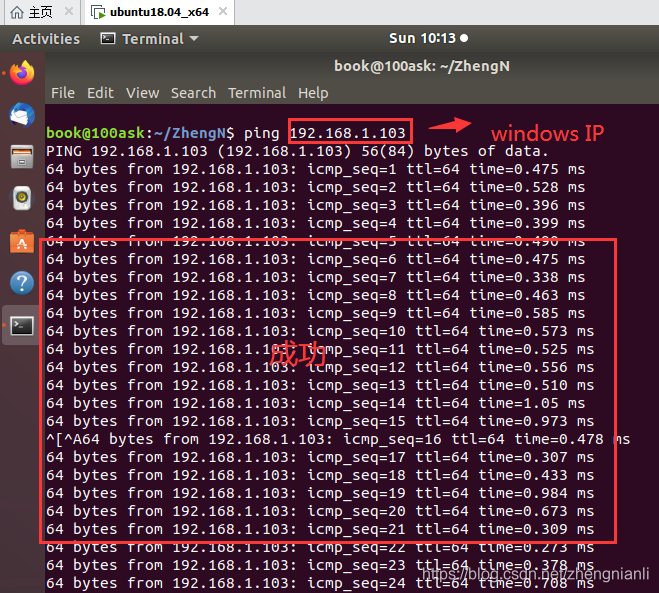

1、Windows 、 Ubuntu互ping

======014

======015

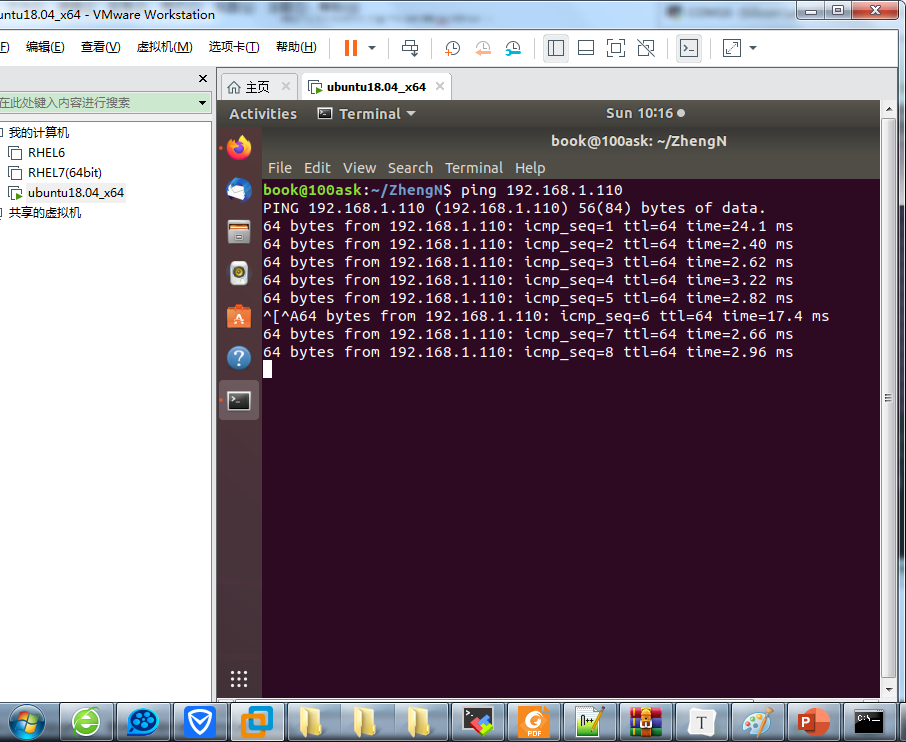

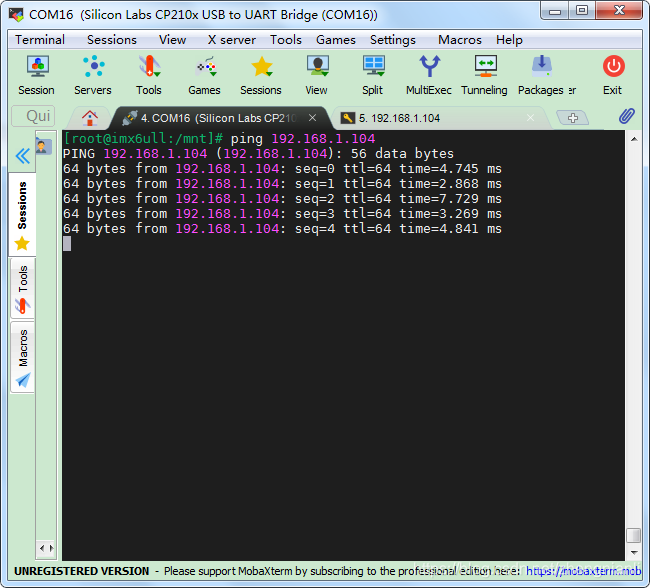

2、开发板、Ubuntu互ping

======016
======017

遇到问题

这个网络配置问题是个大问题,我之前就没配成功过,对这个有点阴影。今天根据这个教程配一遍,刚开始一直ping不通(无法访问目标主机),很苦恼,怎么又遇到这些问题了。看了几遍教程也没发现漏了什么重要步骤,也都在同一个网段内了,Ubuntu、虚拟机软件也都重启了,也没用,各种百度得到的方法都用了,也不行。最后,我给windows重启之后,竟然可以了。。所以,以后在弄这些实在弄得没辙的时候不妨重启一下电脑。

总结

把这个配置好之后,之后我们的实验就可以很方便地使用NFS(Network File System ,网络文件系统)。

做完这个实验我感觉我入门了哈哈。我以前在学校学的时候用过的教程有国嵌、友善之臂的2440教程,总感觉差了点什么。两个教程光是搞环境都要搞很久,遇到各种各样的问题,其中这个网络配置问题就是一大问题,还有就是USB驱动问题(为了这个问题重装多次系统)、装Linux系统的问题(生怕和教程装的不一样)等。用了百问网的这个板子及教程没有遇到这些问题,虚拟机系统直接用他们配置好的就可以,省去了不少麻烦。而且这个教程真的是做得很细心,有图有真相,步骤很详细,挺后悔没早点用韦老师的教程。

以上就是本次的笔记,如有错误,欢迎指出!
