HSV颜色模型

HSV(Hue, Saturation, Value)是根据颜色的直观特性由A. R. Smith在1978年创建的一种颜色空间, 也称六角锥体模型(Hexcone Model)。、这个模型中颜色的参数分别是:色调(H),饱和度(S),亮度(V)。



色调H:用角度度量,取值范围为0°~360°,从红色开始按逆时针方向计算,红色为0°,绿色为120°,蓝色为240°。它们的补色是:黄色为60°,青色为180°,品红为300°;

饱和度S:取值范围为0.0~1.0;

亮度V:取值范围为0.0(黑色)~1.0(白色)。



RGB和CMY颜色模型都是面向硬件的,而HSV(Hue Saturation Value)颜色模型是面向用户的。

HSV模型的三维表示从RGB立方体演化而来。设想从RGB沿立方体对角线的白色顶点向黑色顶点观察,就可以看到立方体的六边形外形。六边形边界表示色彩,水平轴表示纯度,明度沿垂直轴测量。

HSV颜色分量范围

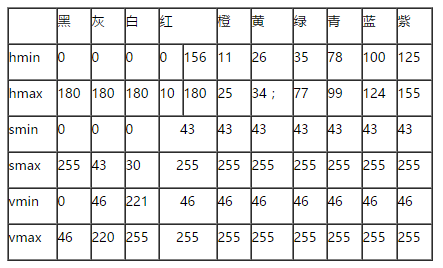

一般对颜色空间的图像进行有效处理都是在HSV空间进行的,然后对于基本色中对应的HSV分量需要给定一个严格的范围,下面是通过实验计算的模糊范围(准确的范围在网上都没有给出)。

H:  0— 180

S:  0— 255

V:  0— 255

此处把部分红色归为紫色范围:

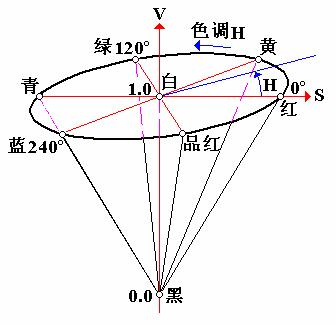

HSV六棱锥

H参数表示色彩信息,即所处的光谱颜色的位置。该参数用一角度量来表示,红、绿、蓝分别纯度S为一比例值,范围从0到1,它表示成所选颜色的纯度和该颜色最大的纯度之间的比率。S=0时,只有灰度。相隔120度。互补色分别相差180度。

V表示色彩的明亮程度,范围从0到1。有一点要注意:它和光强度之间并没有直接的联系。



1、RGB转化到HSV的算法:

max=max(R,G,B)

min=min(R,G,B)

V=max(R,G,B)

S=(max-min)/max

ifR = max,H =(G-B)/(max-min)* 60

ifG = max,H = 120+(B-R)/(max-min)* 60

ifB = max,H = 240 +(R-G)/(max-min)* 60

ifH < 0,H = H+ 360



2、HSV转化到RGB的算法:

if s = 0

R=G=B=V

else

H /= 60;

i = INTEGER(H)

f = H - i

a = V * ( 1 - s )

b = V * ( 1 - s * f )

c = V * ( 1 - s * (1 - f ) )

switch(i)

case 0: R = V; G = c; B = a;

case 1: R = b; G = v; B = a;

case 2: R = a; G = v; B = c;

case 3: R = a; G = b; B = v;

case 4: R = c; G = a; B = v;

case 5: R = v; G = a; B = b;



  HSV对用户来说是一种直观的颜色模型。我们可以从一种纯色彩开始,即指定色彩角H,并让V=S=1,然后我们可以通过向其中加入黑色和白色来得到我们需要的颜色。增加黑色可以减小V而S不变,同样增加白色可以减小S而V不变。例如,要得到深蓝色,V=0.4 S=1 H=240度。要得到淡蓝色,V=1 S=0.4 H=240度。

  一般说来,人眼最大能区分128种不同的色彩,130种色饱和度,23种明暗度。如果我们用16Bit表示HSV的话,可以用7位存放H,4位存放S,5位存放V,即745或者655就可以满足我们的需要了。

  由于HSV是一种比较直观的颜色模型,所以在许多图像编辑工具中应用比较广泛,如Photoshop(在Photoshop中叫HSB)等等,但这也决定了它不适合使用在光照模型中,许多光线混合运算、光强运算等都无法直接使用HSV来实现。
