CCNA上机实验_17-ACL

久未见 提交于 2020-03-01 15:07:06

1、实验目的

掌握标准ACL的操作
掌握扩展ACL的操作
掌握命名ACL的操作

2、拓扑与需求

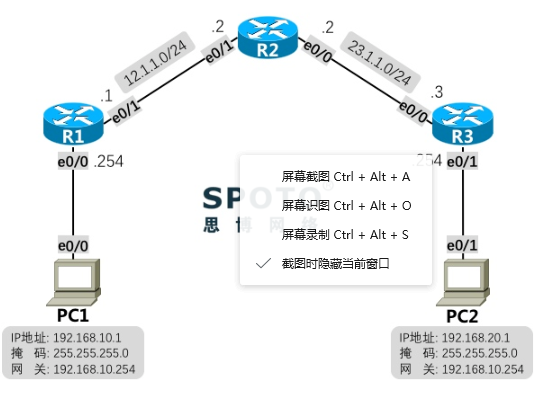

拓扑:
在这里插入图片描述
需求:

  1. 使用名字为ACL_A的标准ACL配置及应用:在R1上配置ACL实现仅192.168.20.0/24网段能访问到PC1;
  2. 使用名字为ACL_B的标准ACL实现Telnet登陆控制:在R3上配置只允许PC1远程管理R3;
  3. 使用名字为ACL_C的扩展ACL配置及应用:在R3配置ACL实现PC2只允许被ping通,其他访问都不能进行;

3、配置与实现

  1. 使用名字为ACL_A的标准ACL配置及应用:在R1上配置ACL实现仅192.168.20.0/24网段能访问到PC1;

R1

R1(config)#ip access-list standard ACL_A
R1(config-std-nacl)#permit 192.168.20.0 0.0.0.255
R1(config-std-nacl)#interface ethernet 0/0
R1(config-if)#ip access-group ACL_A out

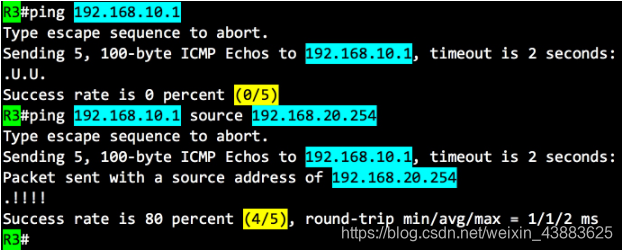

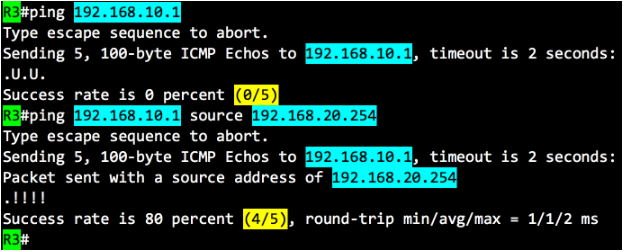

在这里插入图片描述
2. 使用名字为ACL_B的标准ACL实现Telnet登陆控制:在R3上配置只允许PC1远程管理R3,使用SPOTO作为Telnet和Enable(明文)的密码;

配置ACL

R3

R3(config)#ip access-list standard ACL_B
R3(config-std-nacl)#permit host 192.168.10.1

配置Telnet

R3

R3(config)#enable password SPOTO
R3(config)#line vty 0 4
R3(config-line)#password SPOTO
R3(config-line)#transport input telnet
R3(config-line)#login
R3(config-line)#access-class ACL_B in

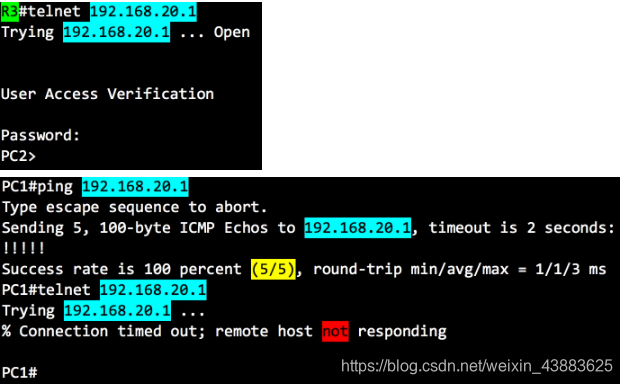

在这里插入图片描述
3. 使用名字为ACL_C的扩展ACL配置及应用:在R3配置ACL实现PC2只允许被ping通,其他访问都不能进行;
R3

R3(config)#ip access-list extended ACL_C
R3(config-ext-nacl)#permit icmp any host 192.168.20.1
R3(config-std-nacl)#interface ethernet 0/1
R3(config-if)#ip access-group ACL_C out

在这里插入图片描述
