1. 在云端添加测试设备

打开之前教程新建的LWM2M产品,进入设备管理界面新建真实设备,设备标识符要填写NB模组的IMEI号,可以使用如下命令查看:

AT+CGSN=1

测试结果如下:

+CGSN:867725038317248

OK

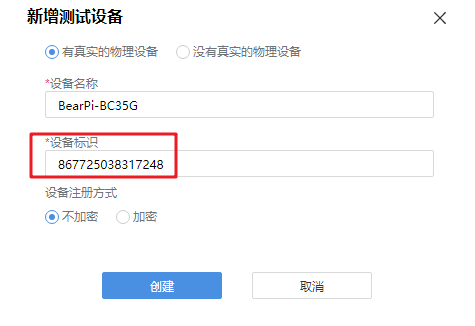

获取到IMEI号之后创建设备:

创建之后会自动进入调试界面,接下来开始调试。

2. NB模组使用LWM2M直接对接华为云

BC35-G模组可以直接对接华为云平台,步骤如下。

设置自动注册模式

使用该命令设置模组开机后自动注册到华为云平台:

AT+QREGSWT=1

设置CDP服务器ip和端口

使用该命令设置服务器的ip和端口:

AT+NCDP=49.4.85.232,5683

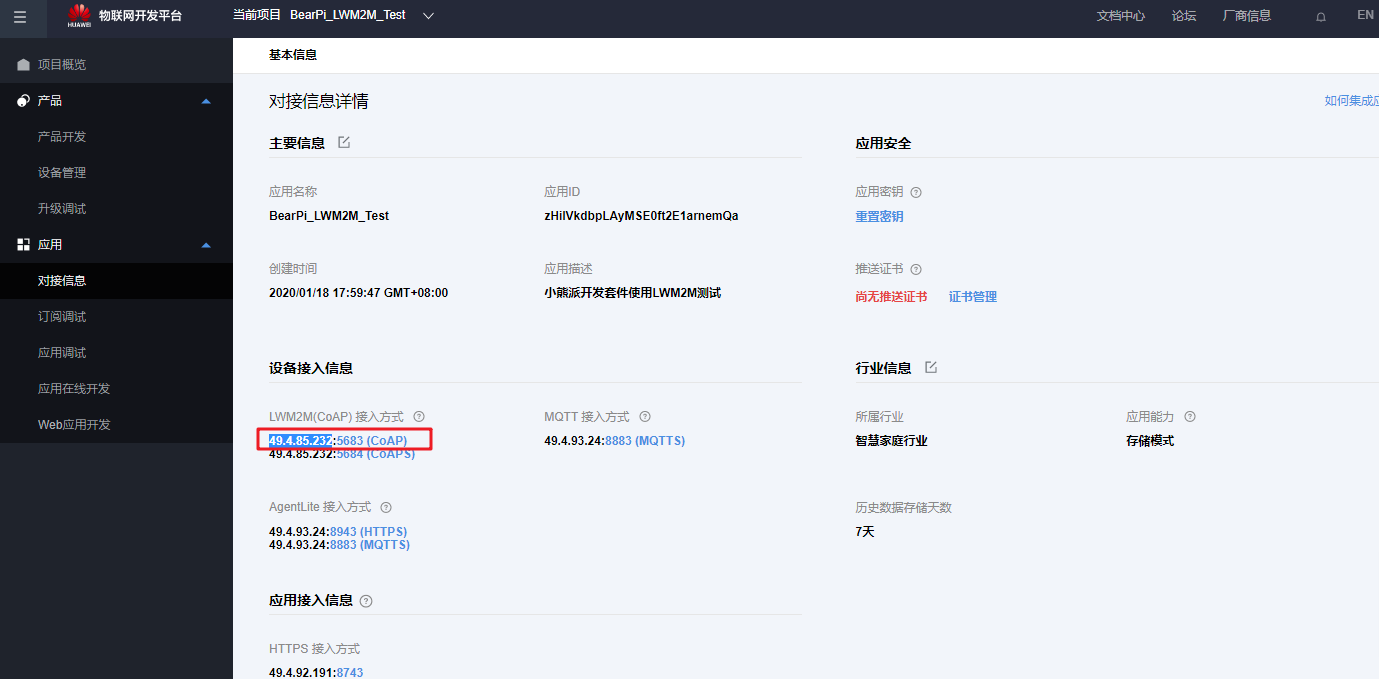

华为云平台LWM2M对接信息可以在平台上查看:

重启模组

第一步设置了模组开机自动连接云平台,所以使用如下命令重启模组:

AT+NRB

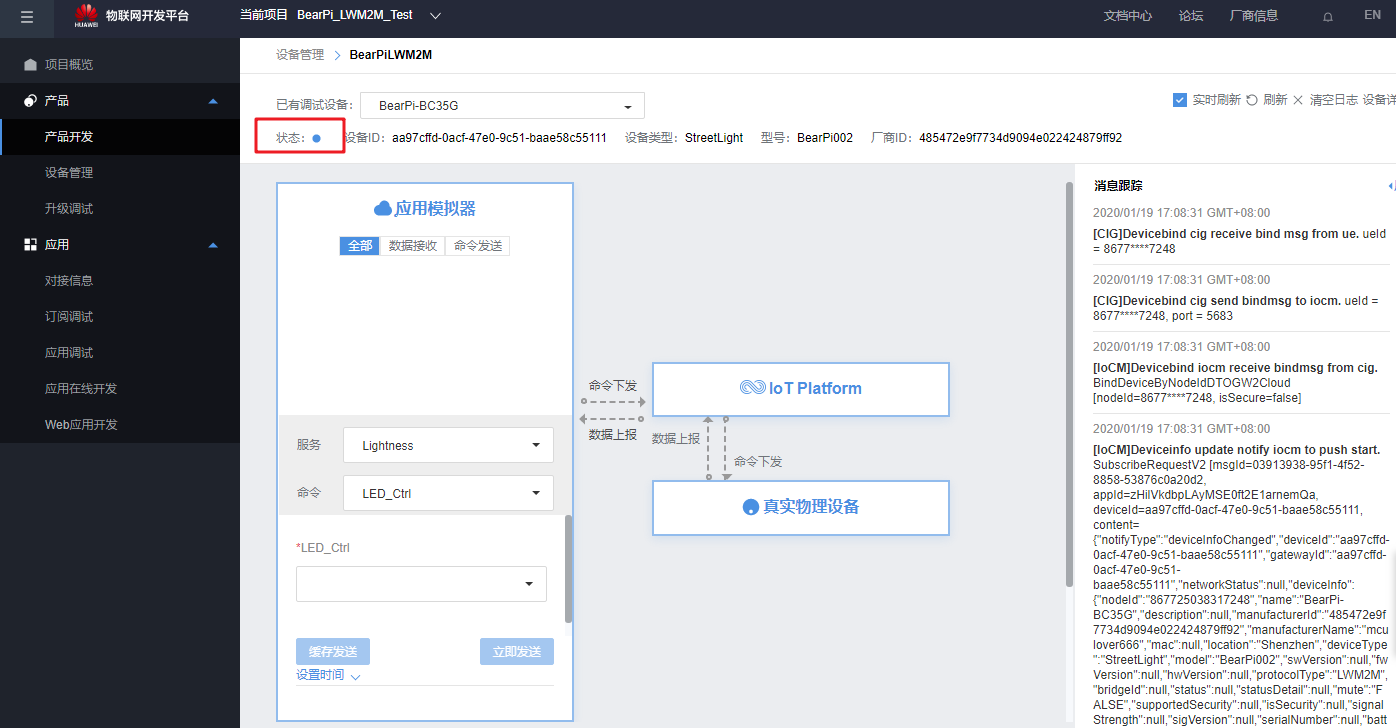

复位后可以看到设备已经上线:

在串口助手中可以看到,模组返回信息如下:

+QLWEVTIND:0

+QLWEVTIND:3

这两个信息表示 设备成功注册,IoT平台已观察到对象19,当模块报告此消息时,数据可以发送到 IoT 平台。

模组向华为云平台发送数据

使用如下指令向华为云平台发送数据,模拟亮度值上报:

AT+QLWULDATA=3,000006

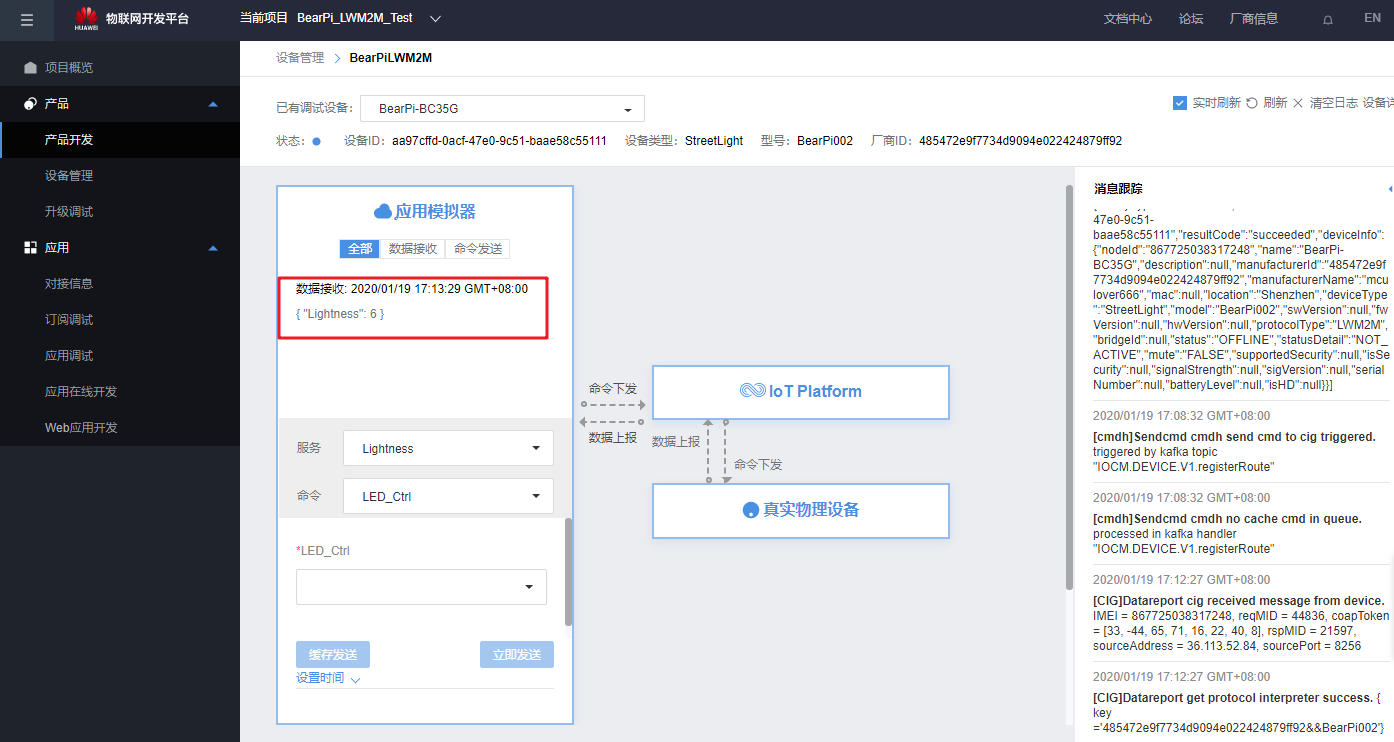

在云端可以看到模组上报的数据:

模组接收华为云平台下发数据

在华为云平台点击下发命令“on”:

可以在串口助手中看到如下信息:

+NNMI:3,016F6E

该信息表示模组从物联网平台接收的3个字节的数据,数据为0x016F6E,最前面的01为msgid,后面的两个字节为"on",命令接收成功。

3. LiteOS使用NB模组+LWM2M对接华为云

基于NB模组的OC_LWM2M_AL实现

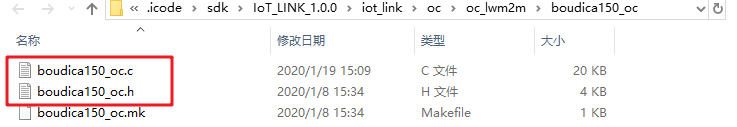

因为NB模组可以直接使用AT命令对接华为云平台,所以直接使用AT框架实现LiteOS OC_LWM2M_AL层,源码在SDK中的IoT_LINK_1.0.0\iot_link\oc\oc_lwm2m\boudica150_oc目录下:

BC35-G设备配置

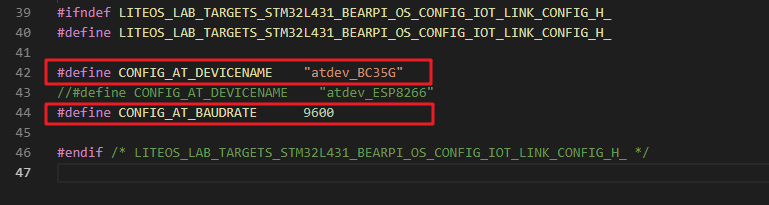

在工程目录中的OS_CONFIG/iot_link_config.h文件中,配置BC35-G设备的波特率和设备名称:

编写实验文件

在 Demo 文件夹下创建cloud_test_demo文件夹,在其中创建oc_lwm2m_demo.c文件。

编写以下代码:

#include <osal.h>
#include <oc_lwm2m_al.h>
#include <link_endian.h>
#include <string.h>

#define cn_endpoint_id        "867725038317248"
#define cn_app_server         "49.4.85.232"
#define cn_app_port           "5683"

#define cn_app_light           0
#define cn_app_ledcmd          1

#pragma pack(1)

typedef struct
{
    int8_t msgid;
    int16_t intensity;
}app_light_intensity_t;


typedef struct
{
    int8_t msgid;
    char led[3];
}app_led_cmd_t;

#pragma pack()

#define cn_app_rcv_buf_len 128
static int8_t          s_rcv_buffer[cn_app_rcv_buf_len];
static int             s_rcv_datalen;
static osal_semp_t     s_rcv_sync;

static void           *s_lwm2m_handle = NULL;

static int app_msg_deal(void *usr_data,en_oc_lwm2m_msg_t type, void *msg, int len)
{
    int ret = -1;

    if(len <= cn_app_rcv_buf_len)
    {
        memcpy(s_rcv_buffer,msg,len);
        s_rcv_datalen = len;

        osal_semp_post(s_rcv_sync);

        ret = 0;

    }
    return ret;
}


static int app_cmd_task_entry()
{
    int ret = -1;
    app_led_cmd_t *led_cmd;
    int8_t msgid;

    while(1)
    {
        if(osal_semp_pend(s_rcv_sync,cn_osal_timeout_forever))
        {
            msgid = s_rcv_buffer[0];
            switch (msgid)
            {
                case cn_app_ledcmd:
                    led_cmd = (app_led_cmd_t *)s_rcv_buffer;
                    printf("LEDCMD:msgid:%d msg:%s \n\r",led_cmd->msgid,led_cmd->led);

                    if (led_cmd->led[0] == 'o' && led_cmd->led[1] == 'n')
                    {
                        printf("--------------- LED ON! --------------------\r\n");
                    }

                    else if (led_cmd->led[0] == 'o' && led_cmd->led[1] == 'f' && led_cmd->led[2] == 'f')
                    {
                        printf("--------------- LED OFF! --------------------\r\n");
                    }
                    else
                    {

                    }
                    break;
                default:
                    break;
            }
        }
    }

    return ret;
}



static int app_report_task_entry()
{
    int ret = 0;
    int lux = 0;

    oc_config_param_t      oc_param;
    app_light_intensity_t  light;

    memset(&oc_param,0,sizeof(oc_param));

    oc_param.app_server.address = cn_app_server;
    oc_param.app_server.port = cn_app_port;
    oc_param.app_server.ep_id = cn_endpoint_id;
    oc_param.boot_mode = en_oc_boot_strap_mode_factory;
    oc_param.rcv_func = app_msg_deal;

    s_lwm2m_handle = oc_lwm2m_config(&oc_param);
    if(NULL != s_lwm2m_handle)
    {
        while(1)
        {
            lux++;
            lux= lux%10000;

            light.msgid = cn_app_light;
            light.intensity = htons(lux);
            oc_lwm2m_report(s_lwm2m_handle,(char *)&light,sizeof(light),1000);
            osal_task_sleep(2*1000);
        }
    }

    return ret;
}

int standard_app_demo_main()
{
    osal_semp_create(&s_rcv_sync,1,0);

    osal_task_create("app_report",app_report_task_entry,NULL,0x1000,NULL,2);
    osal_task_create("app_command",app_cmd_task_entry,NULL,0x1000,NULL,3);

    return 0;
}




添加路径

在user_demo.mk中添加如下:

	#example for oc_lwm2m_demo
	ifeq ($(CONFIG_USER_DEMO), "oc_lwm2m_demo")
		user_demo_src  = ${wildcard $(TOP_DIR)/targets/STM32L431_BearPi/Demos/cloud_test_demo/oc_lwm2m_demo.c}
	endif

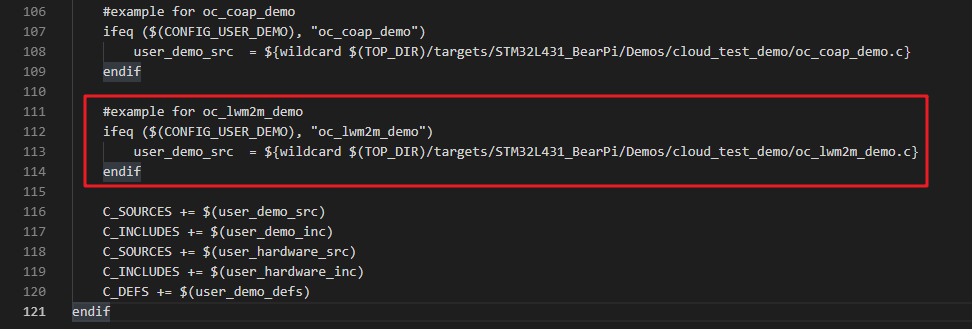

添加位置如下:

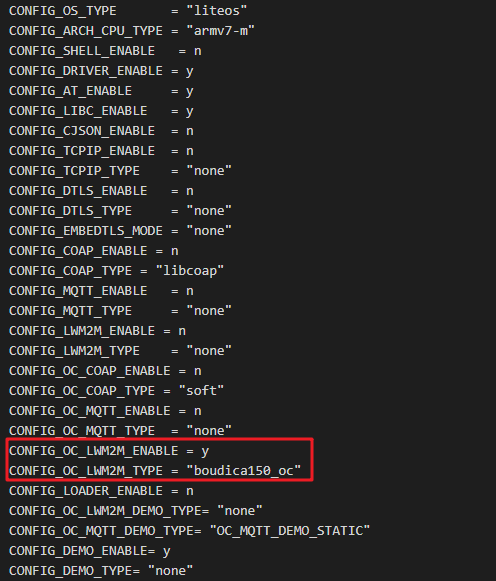

配置.sdkconfig

上报数据实验结果

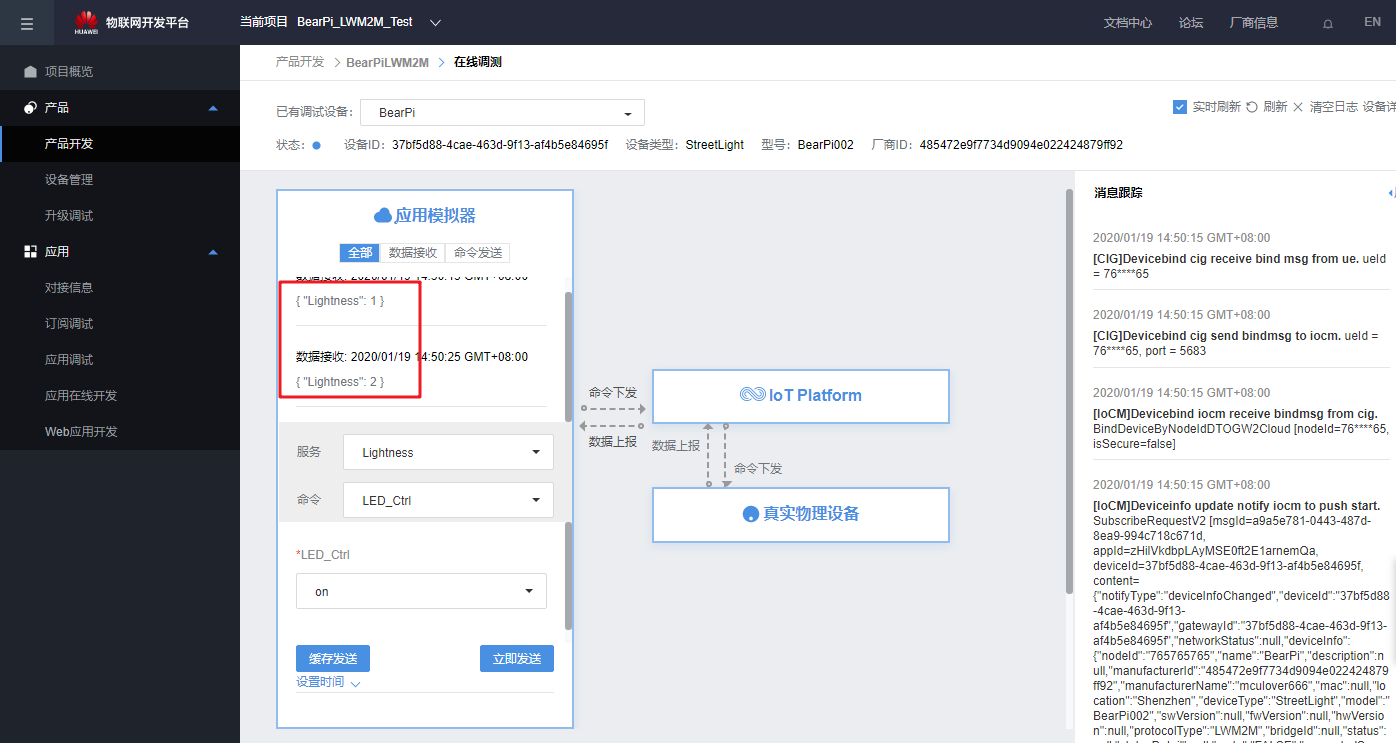

编译,下载,在云端的实验现象如下:

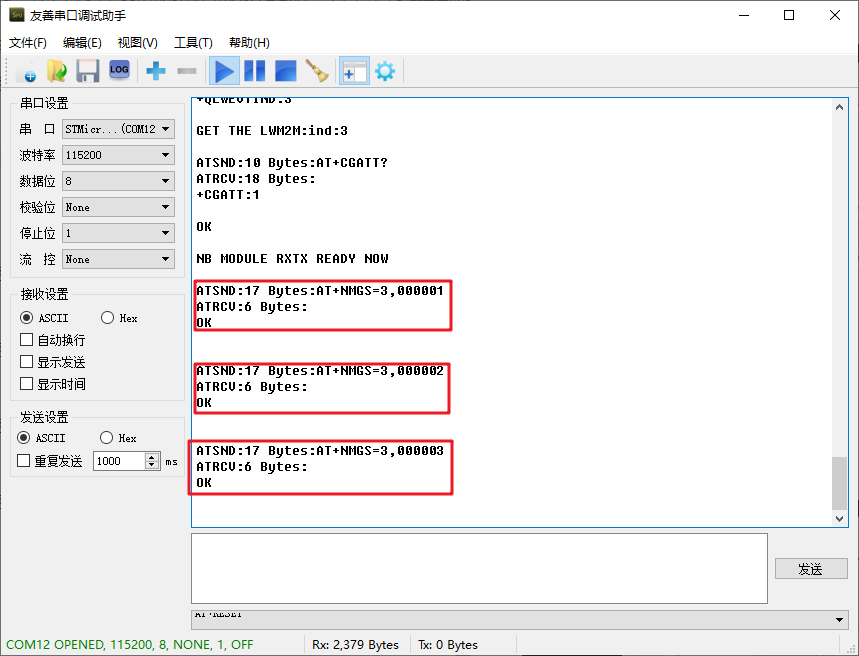

在串口助手中可以看到:

命令下发实验结果

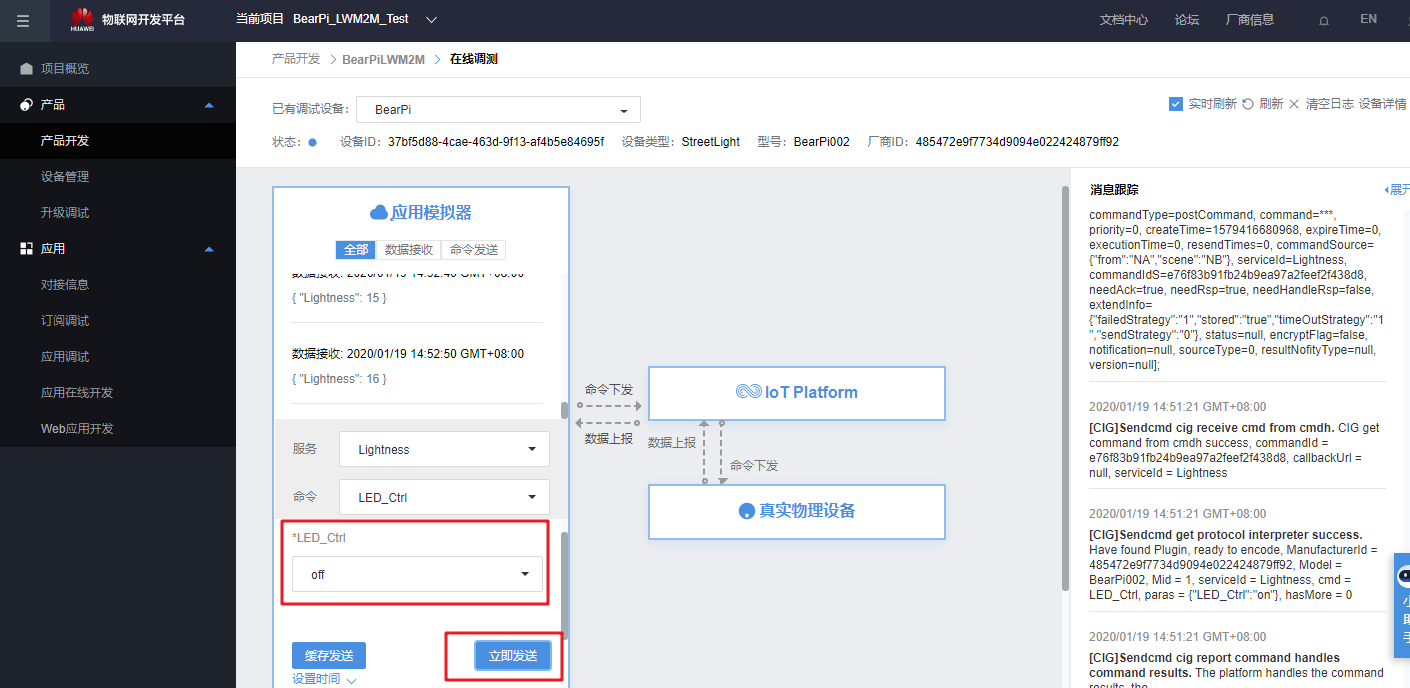

在云端下发“on”命令:

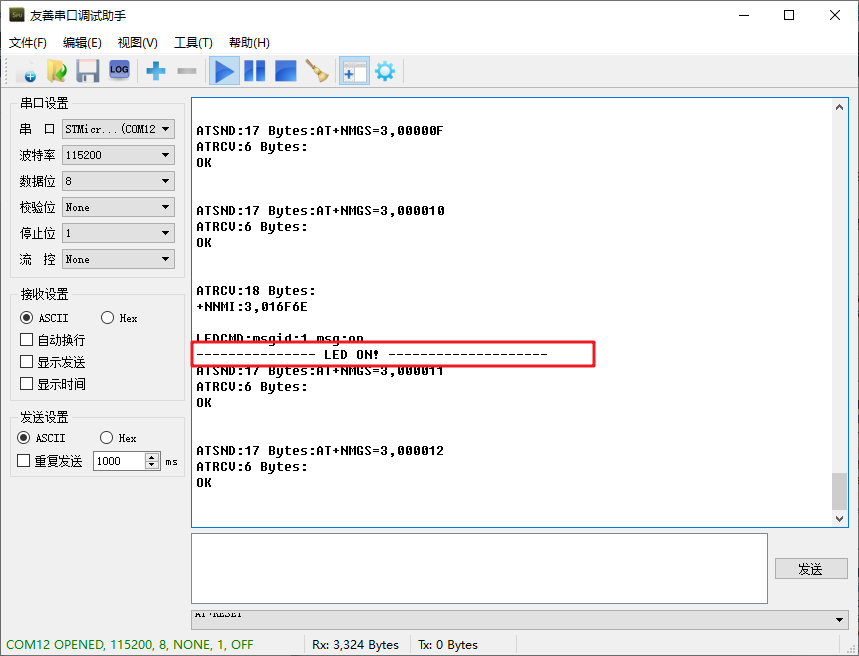

在串口助手中可以看到:

下发“off”命令:

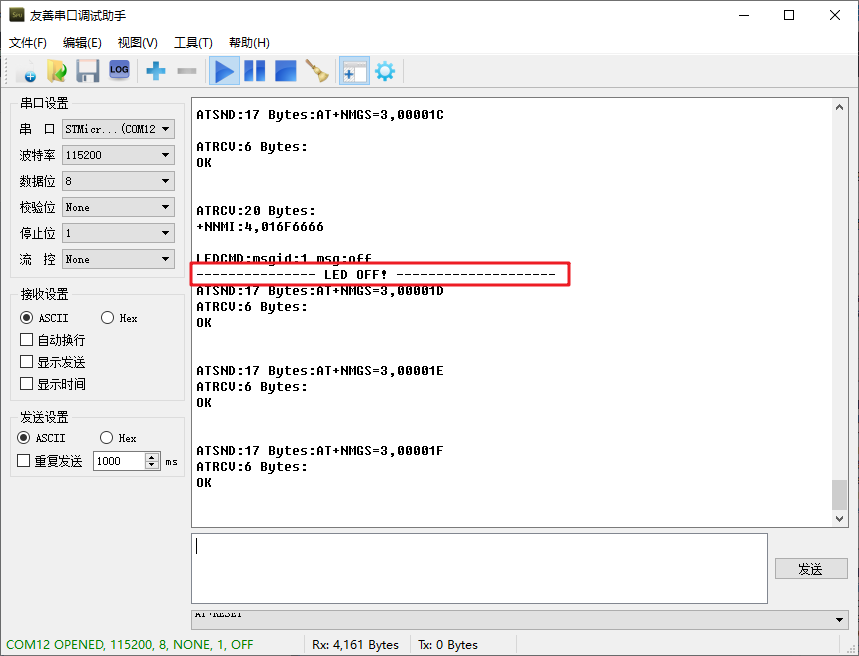

在串口助手中可以看到:
