测控通道

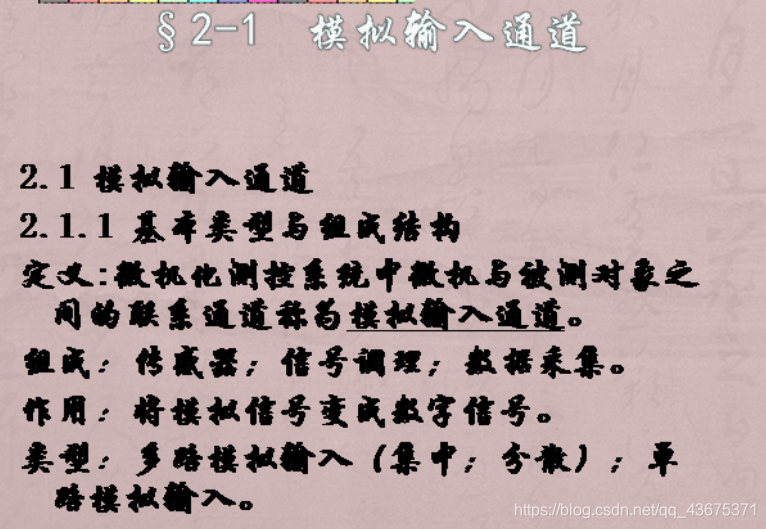

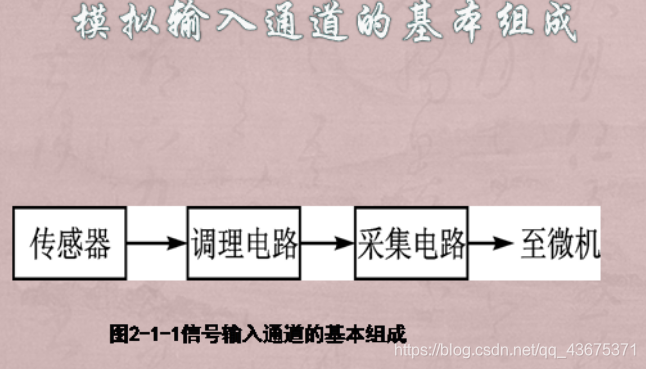

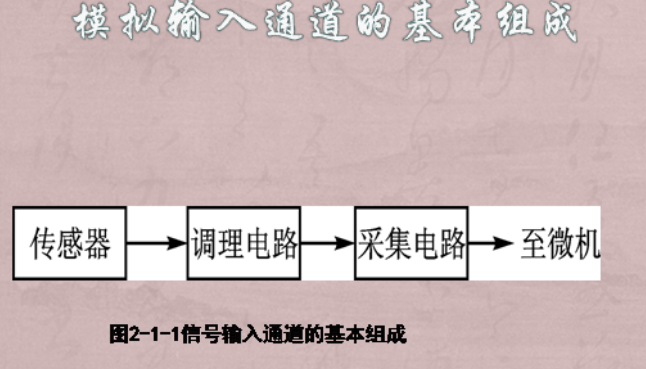

输入通道：进入计算机的通道
输出通道：从计算机出来的通道

在这里插入图片描述

在这里插入图片描述

传感器（英文名称：transducer/sensor）是一种检测装置，能感受到被测量的信息，并能将感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求。
信号调理电路（signal conditioning circuit）是指把模拟信号变换为用于数据采集、控制过程、执行计算显示读出或其他目的的数字信号的电路。
采集电路进到A/D之前的电路。现在的A/D都包含了采集和转换
传感，调理，采集，转换四部分构成了数字式传感器。
尽量采用模块。

输入通道类型

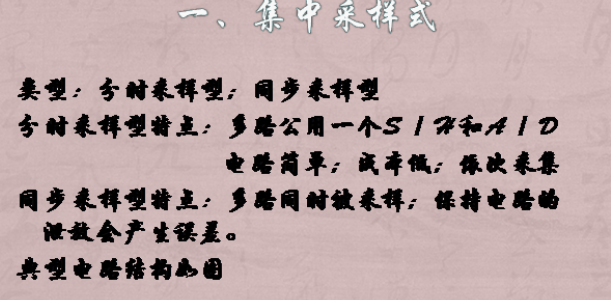

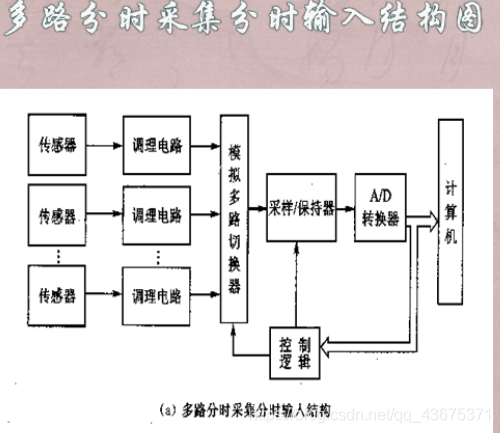

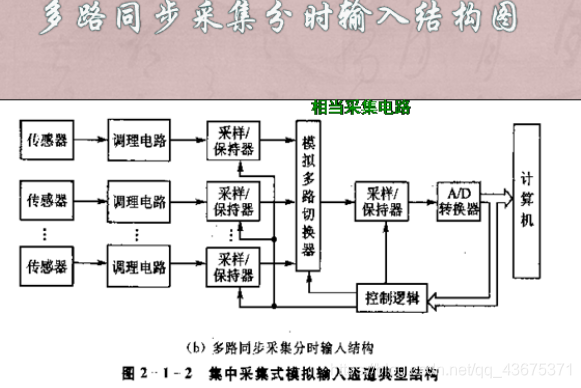

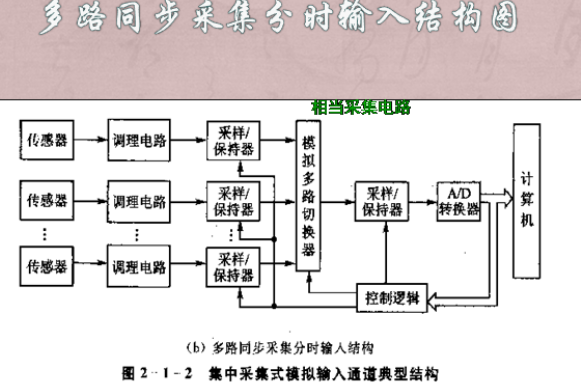

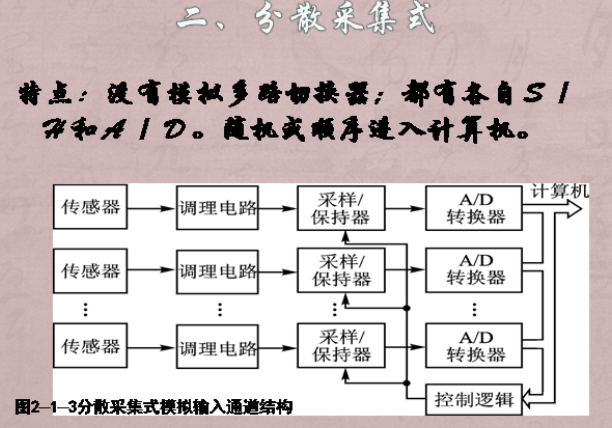

1.集中采样

多路模拟量的输入
多路通道共用一个A/D

在这里插入图片描述

SH 信号采样保持（Sample Hold）

在这里插入图片描述

在这里插入图片描述

传感器类型

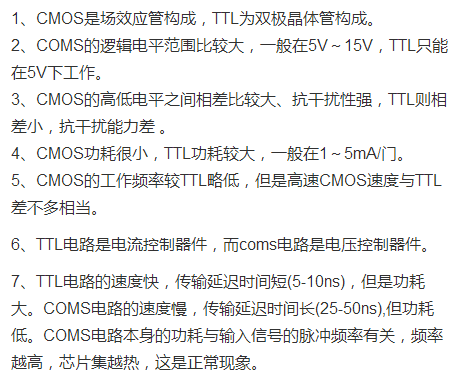

TTl和CMOS

在这里插入图片描述

1，大信号输出传感器

在这里插入图片描述

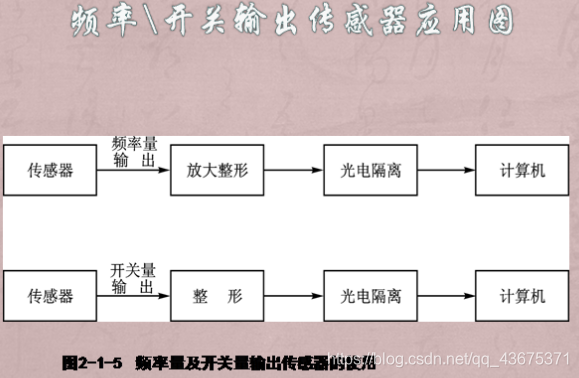

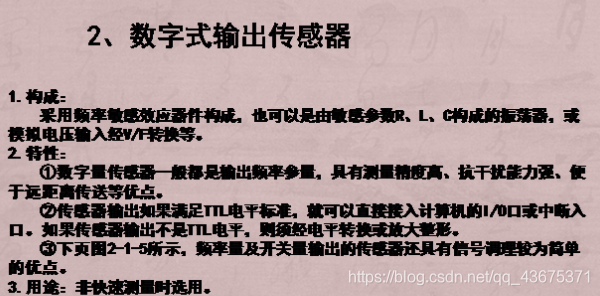

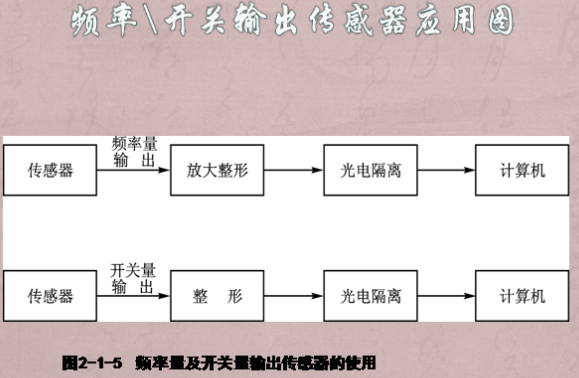

2，数字式输出传感器

在这里插入图片描述

光电隔离：对输入，输出电信号有良好的隔离作用。

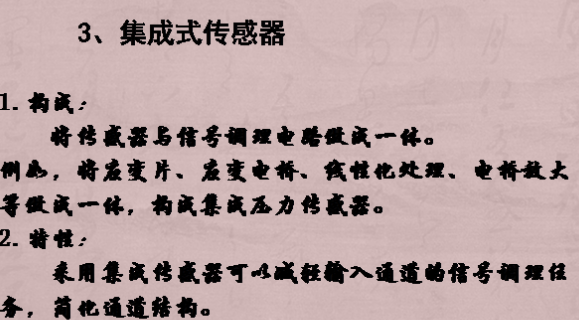

3，集成式传感器

在这里插入图片描述

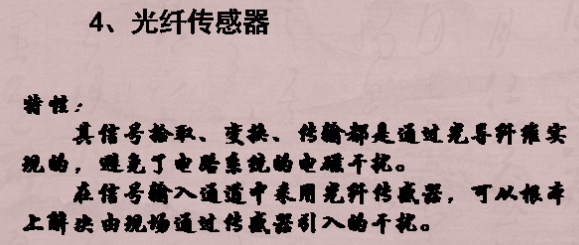

4，光纤传感器

在这里插入图片描述

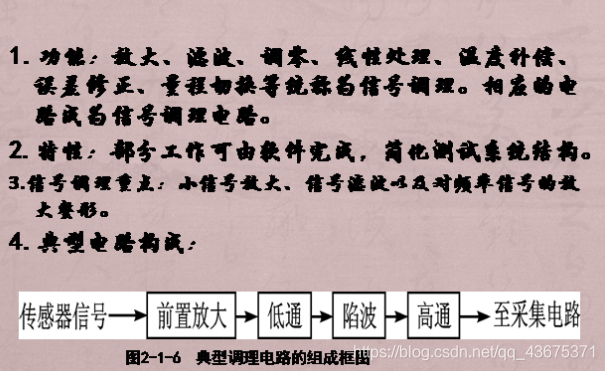

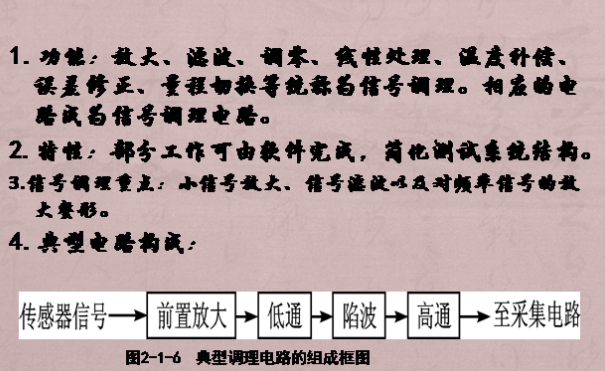

调理电路

高通：滤掉低频
陷波：滤除交流电干扰，滤掉的是一个频率，不是一个频率带
低通：测量通道一般都设有，去混淆滤波

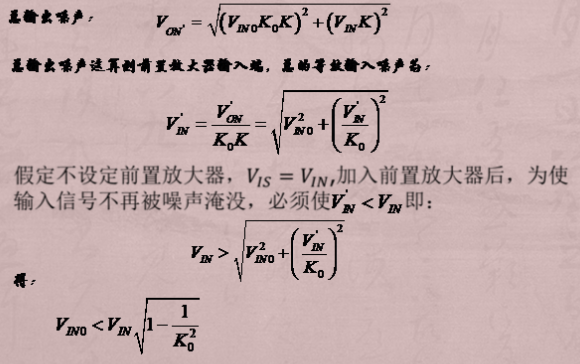

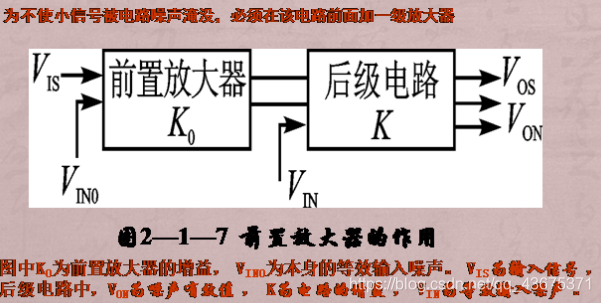

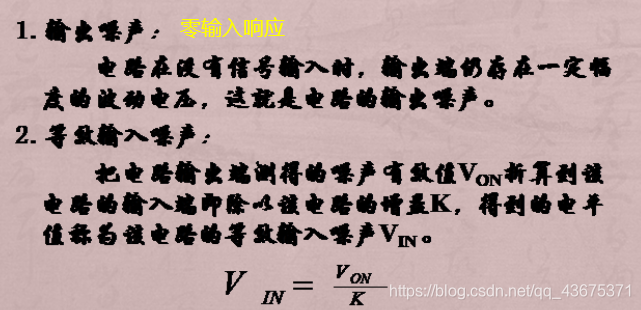

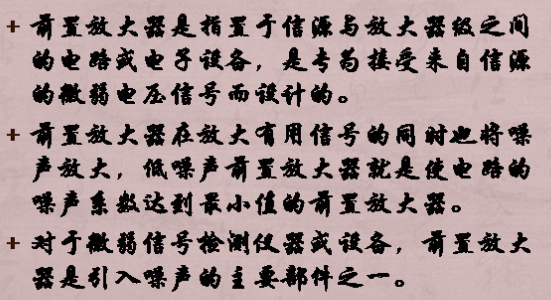

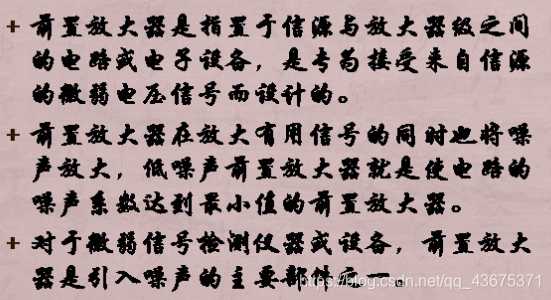

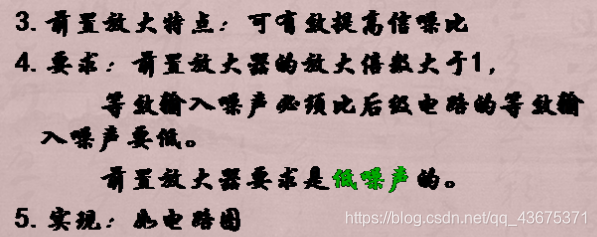

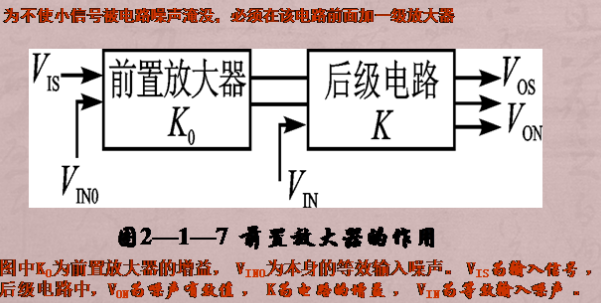

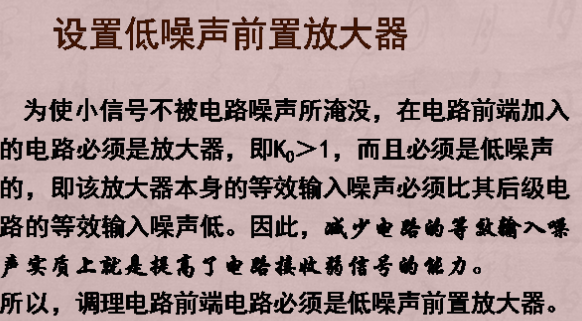

前置放大器

在这里插入图片描述

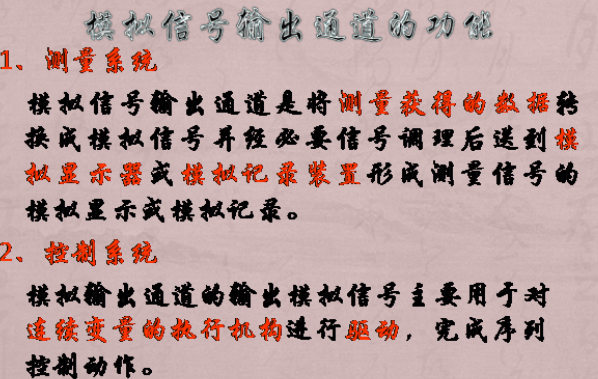

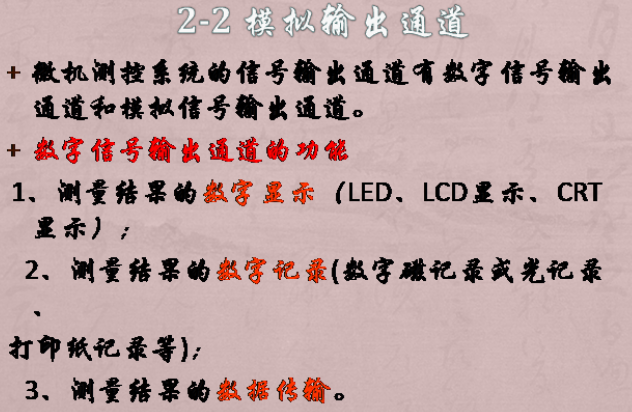

输出通道

在这里插入图片描述
