关于Altium Designer更改原理图默认表格

南楼画角 提交于 2019-11-27 15:57:50

版本:14.3.15

方法:1.自建原理图表格2.修改默认表格模板。这里选择直接修改默认表格模板。

以下为大体方法:

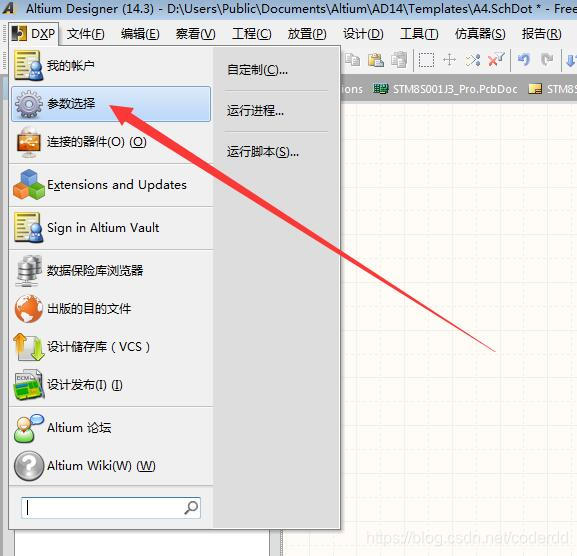

1.打开参数选择

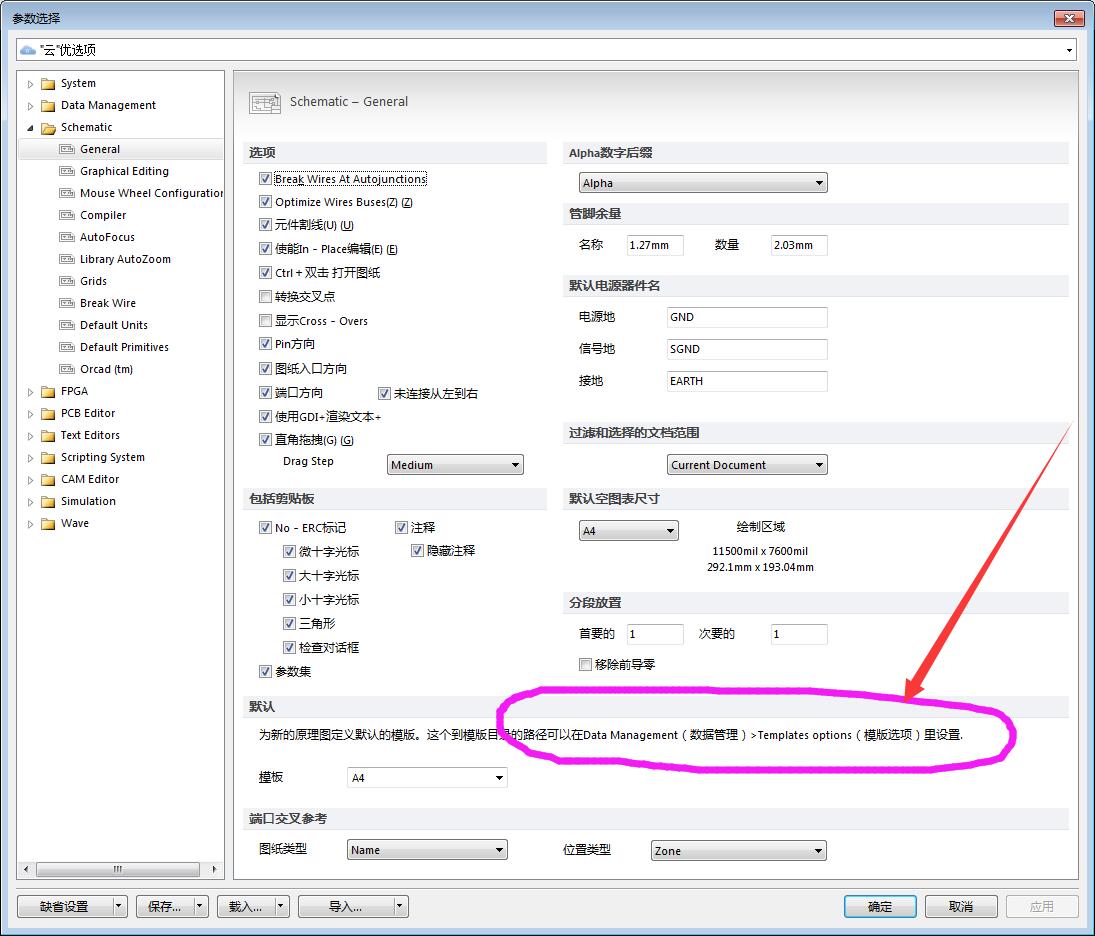

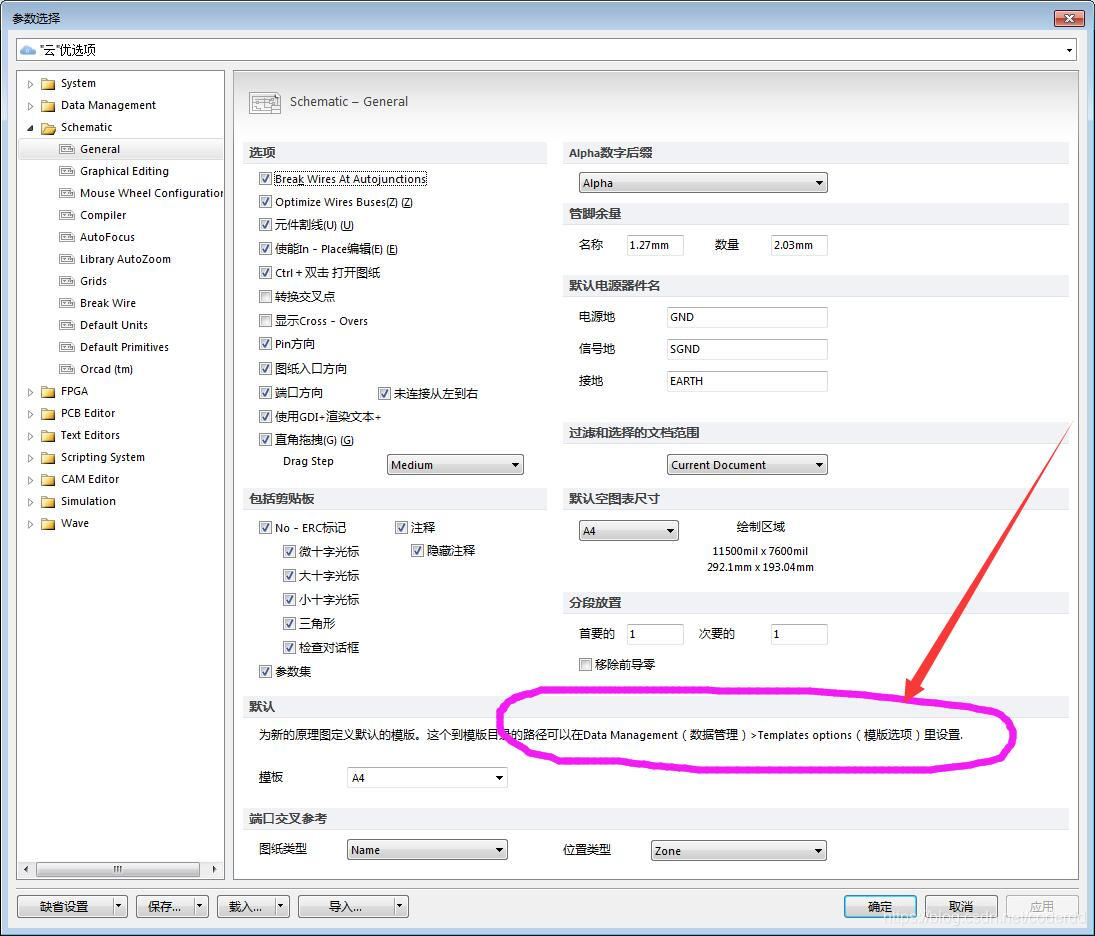

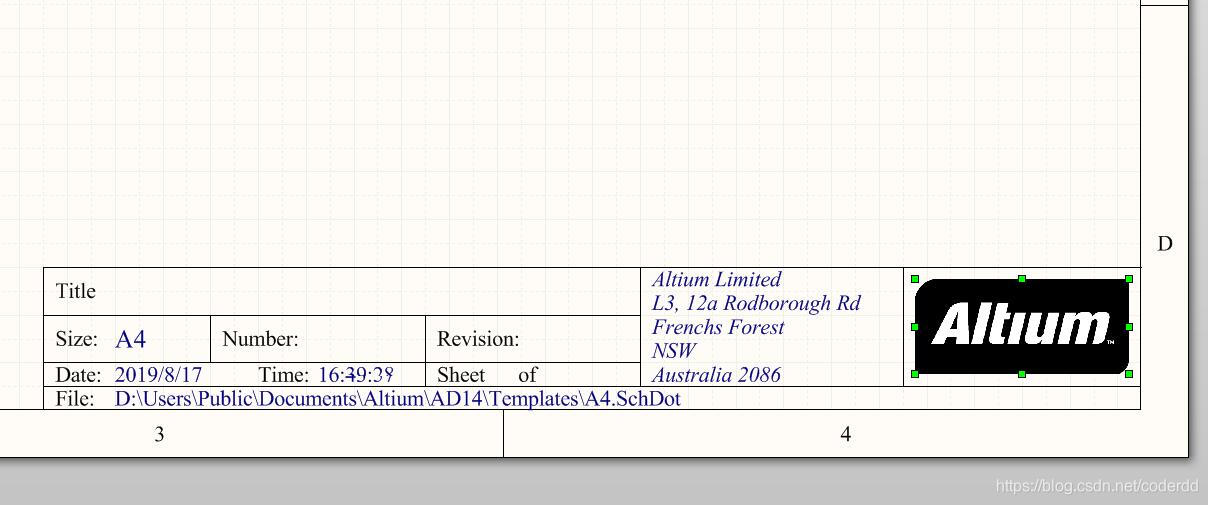

2.看下模板选择,这里我们选的是最常用的A4模板,不过这个模板带Altium图标,并且文件名带路径。看下说明,要在数据管理选项里更改,OK,继续操作。

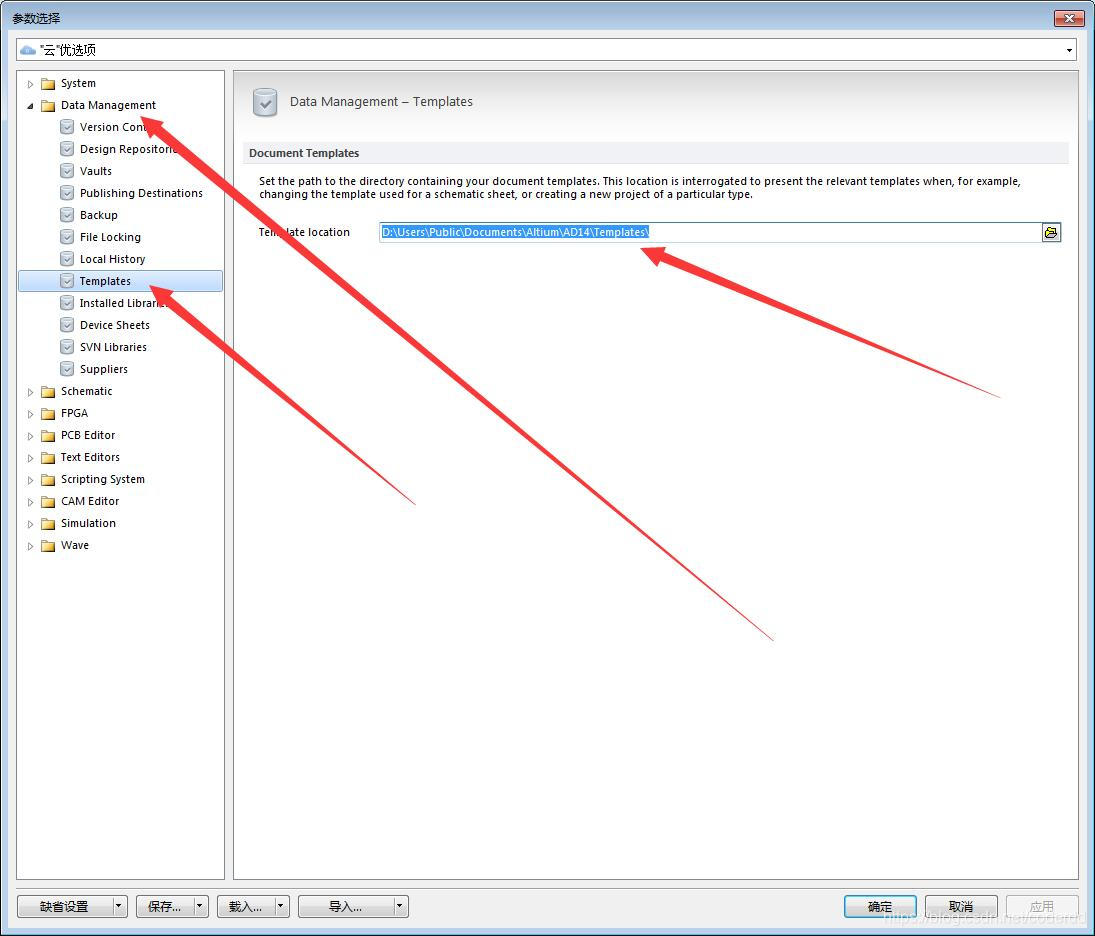

3.这里我们就找到模板文件位置了。打开这个A4文件

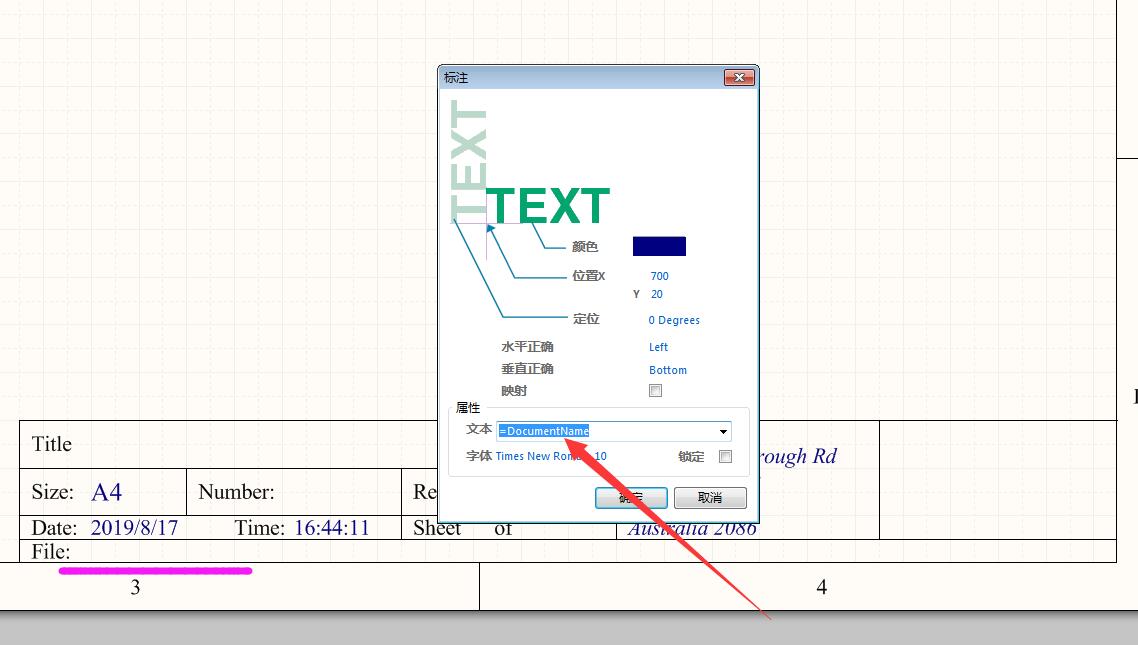

4.这里就可以随意更改了,我们删掉图标,并且把文件名路径去掉!

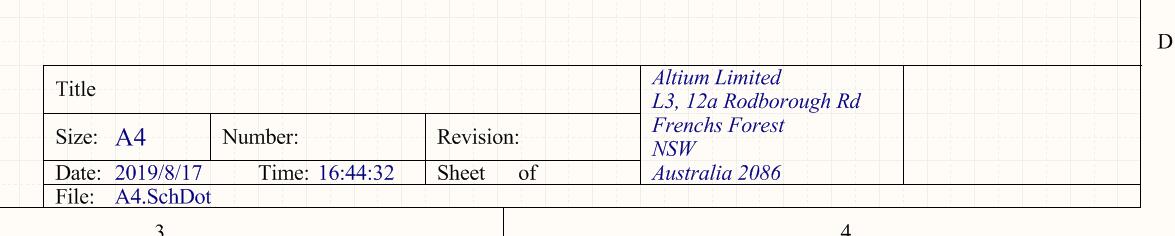

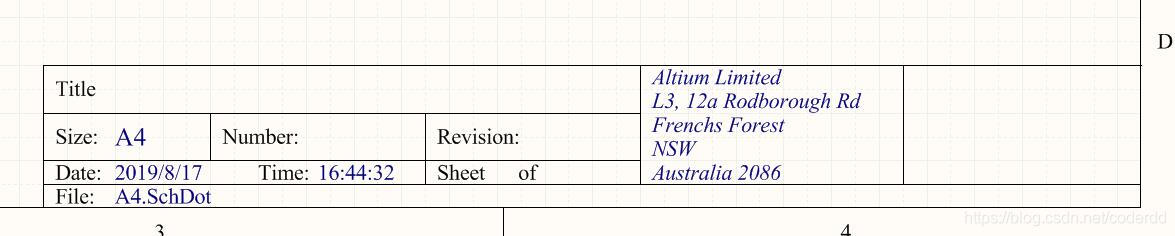

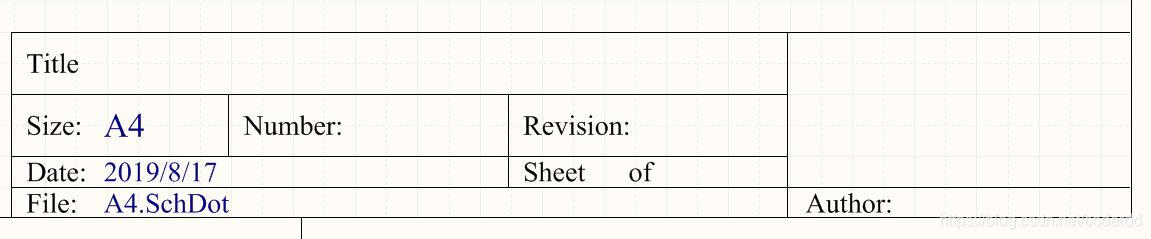

5.清爽很多了!!!!!最终版:

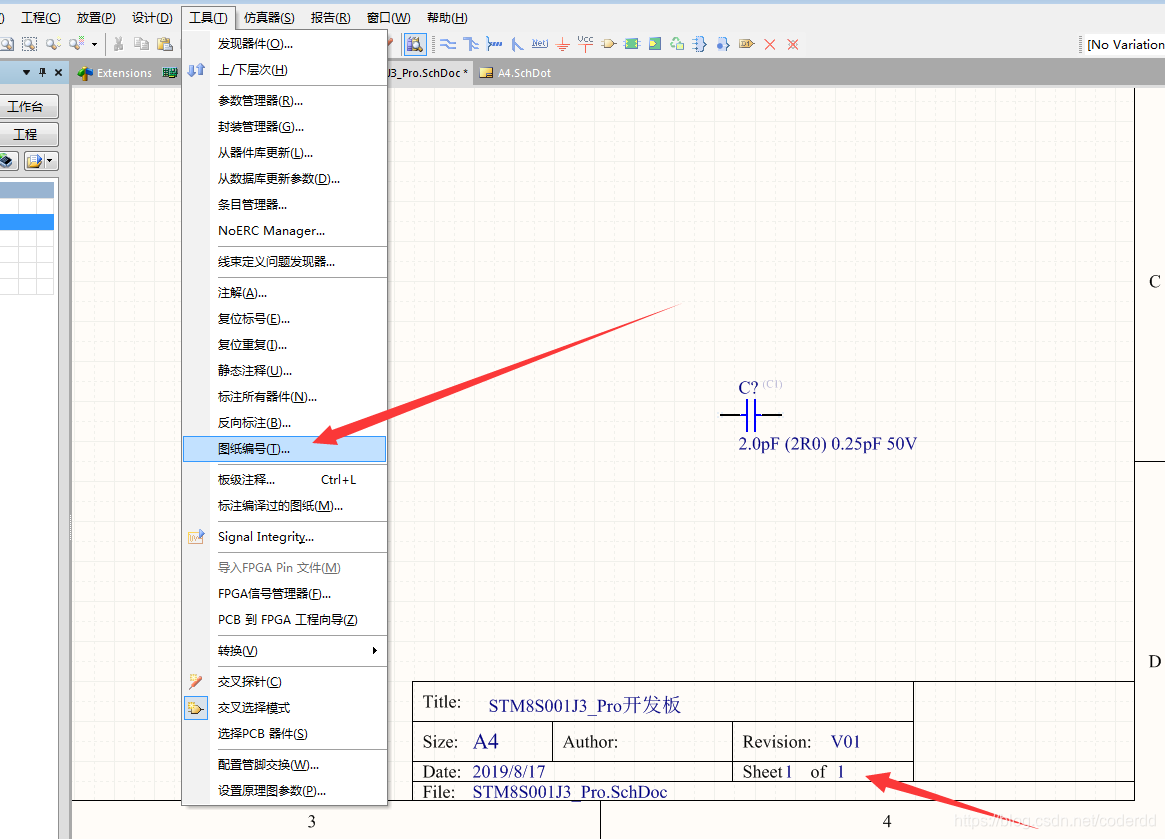

6.关于更新页面编号:
