异或

用逻辑图和VHDL语言设计一个异或门

说来也感动，一个学期过去了，终于写了第一个属于自己的代码。虽然十分简单（惭愧）

一、要求

用逻辑图和VHDL语言设计一个异或门

二、代码

	library ieee;
	use ieee.std_logic_1164.all;
	 entity myxor is
	 port(x,y:in std_logic;
			z:out std_logic);
	end myxor;

	architecture one of myxor is
	signal r0,r1,r2,r3:std_logic;
	begin
	r0<=not x;
	r1<=not y;
	r2<=x and r1;
	r3<=y and r0;
	z<=r2 or r3;
	end one;

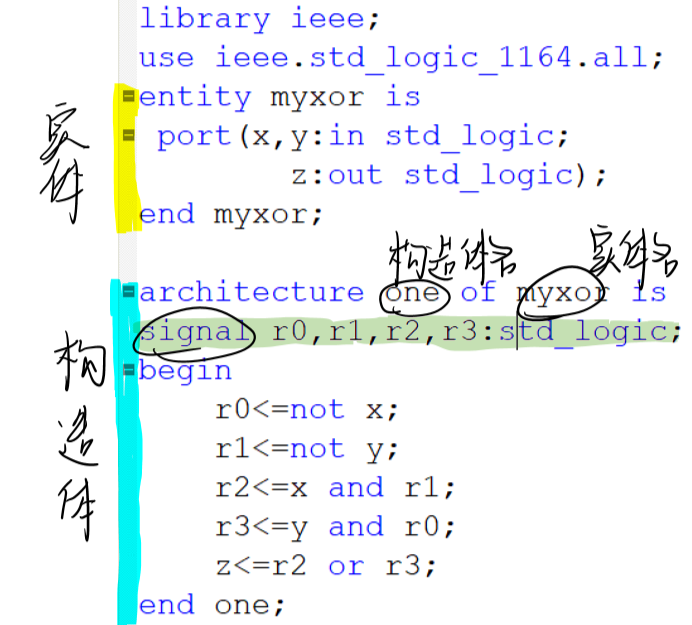

关于代码

其中signal不能定义在process和subprogram当中（包括function和procedure）中，只可定义在其外部

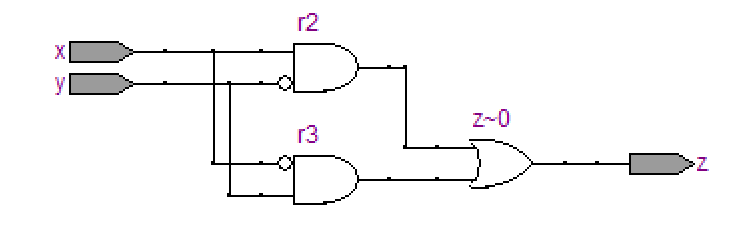

三、RTL viewer

异或表达式x⊕y=xy（非）+x（非）y

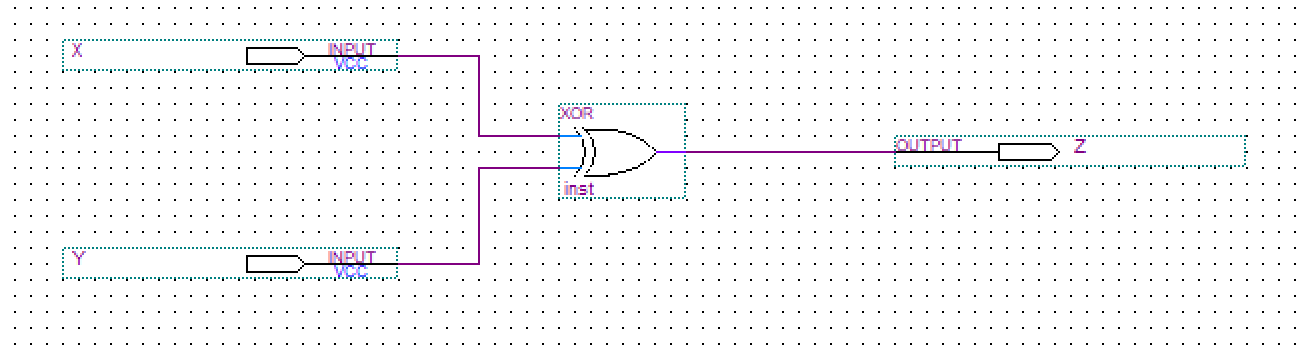

四、电路图
