学习目标

1、能够建立 相机坐标系
2、理解不同投影方式的特点
3、能建立所需的投影矩阵并用openGL实现
4、描述clipping的操作和函数

图像的产生过程

1、摆放好待拍摄的物品,或者人物。
这个时候物品或者人物就是在世界坐标系里,就是在一个公认的坐标系中,目的是保证待拍摄的物体和照相机在同一个坐标系
2、调整好拍摄角度。 WC->VC
这一步相当于视图变换,这时候的坐标就是camera coordinate system(VC) 这个过程是调整Camera到合适的位置以便拍摄,这里要计算View Matrix
3、调焦。 投影变换
4、拍摄。

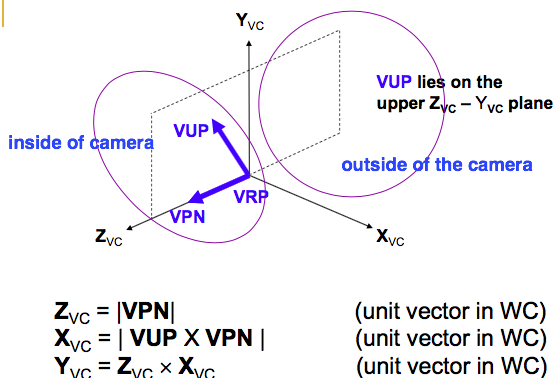

要指定viewer坐标系,我们需要指定三个向量

  • VRP: view reference point 坐标系的原点(即摄像机的物理位置)
  • VPN: View plane normal 给出相机指向的向量 vc的z轴
  • VUP: View UP Vector 定义胶片向上方向的矢量(图像)
  • PRP:投影参考点

这三个向量都是在WC里的,不一定要是单位向量
在这里插入图片描述

从wc到vc的坐标表示

P(VC) = M(VC←WC)* P(WC)
在这里插入图片描述
Note: XVC, YVC, ZVC 是WC中的单位列向量

在opengl中实现
glMatrixMode (GL_MODELVIEW);
gluLookAt (x0, y0, z0, xref, yref, zref, Vx, Vy, Vz);
VRP = (x0, y0, z0)
VPN = (x0, y0, z0) – (xref, yref, zref)
VUP = (Vx, Vy, Vz)
(x0,y0,z0)为放置相机的位置,
(xref,yref,zref)为场景的中心,
(Vx,Vy,Vz)记为一个矢量告诉相机的上在哪里

投影平面

view plane/ projection plane /image plane

  • 他是zvc=const 平行于xoy的一个平面
  • 顾名思义,viwer坐标中的3D点(X,Y,Z)被投影到位于视平面上的2D点

投影分类

平行投影 parallel projections 透视投影 perspective projections
在这里插入图片描述 在这里插入图片描述

平行投影

正射投影Orthographic 斜投影oblique
投影向量⊥投影平面 投影向量不⊥投影平面
α = 90度 α ≠ 90度

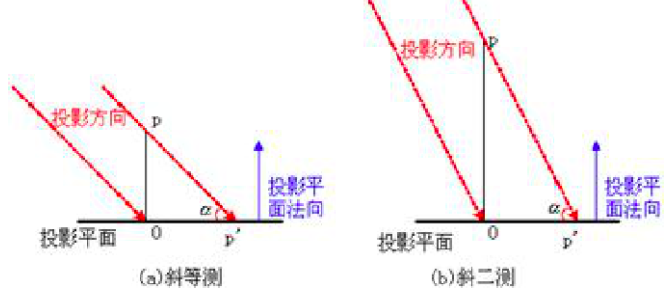

两种表示:1、前测后视图和平面图 2、等轴测图(isometric):投影平面的法向与每个坐标轴的夹角相等 1、斜等测投影cavalier projection :投影方向与投影平面成45度角,所以与投影平面垂直的直线段的投影与它本身的长度相等(xyz不变);斜二测投影cabinet :投影方向和投影平面的夹角为arctan(2),所以与投影平面垂直的直线段的长度是它投影长度的2倍。(投影后z减半)

在这里插入图片描述在这里插入图片描述

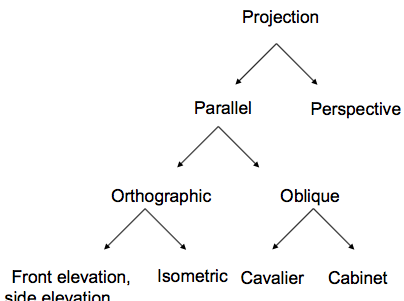

总结一下上面说到的投影方式,可以用下图表示
在这里插入图片描述

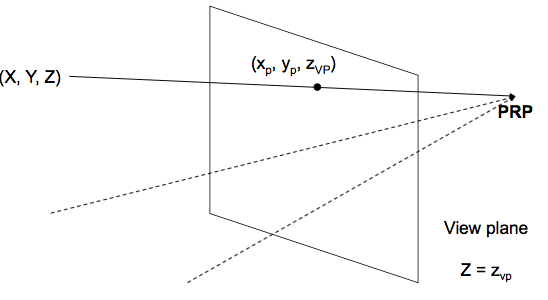

透视投影

所有光线都通过投影参考点(PRP),即投影中心。
在这里插入图片描述

物体修剪 clipping

1、设置矩阵模式

  • glMatrixMode(GL_PROJECTION);
    注意:GL_PROJECTION用于处理投影
  • 有两个4 x 4复合转换矩阵:GL_MODELVIEW和GL_PROJECTION
  • 一个点预先乘以[GL_PROJECTION] [GL_MODELVIEW]
  • glOrtho和gluPerspective

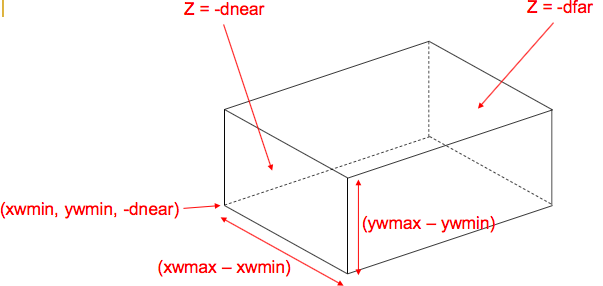

2、 关于正投影

  • glOrtho(xwmin,xwmax,ywmin,ywmax,dnear,dfar)
    投影向量Vp =(0,0,1)
    裁剪平面:Z = -dnear Z = -dfar
    裁剪平面附近的Z = -dnear也可以用作视平面
    仅X和Y在| xwmin,xwmax |中的点和| ywmin,ywmax |被显示
    裁剪出来的是一个矩形框
    接下来只会对裁剪出的形状内的点进行操作
    在这里插入图片描述

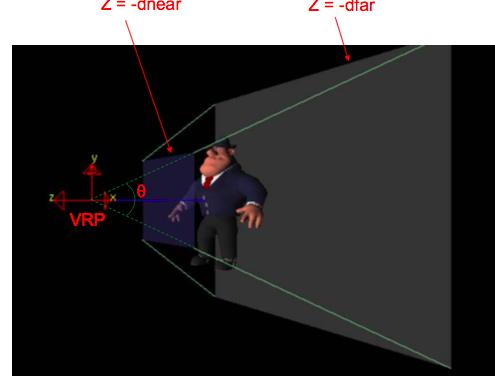

3、关于透视投影

  • gluPerspective(theta,aspect,dnear,dfar)
    PRP = VRP
    Z = -dnear是视平面(请注意–ve符号)
    dnear和dfar分别定义了近和远裁剪平面Z = -dnear和Z = -dfar
    theta是视角
    长宽比=(宽度/高度)
    theta和aspect一起确定图像窗口的大小
    裁剪量是一个平截头体
    aspect 是蓝色区域里的 宽高比
    在这里插入图片描述
