疫情期间,天天对着你“开枪”的额温枪,你知道它的工作原理吗?

烈酒焚心 提交于 2020-02-23 01:32:34

冠状病毒疫情期间,大家都知道口罩脱销了,消毒酒精脱销了,其实医用的额温枪也脱销了,一枪难求,因为其快速测温(1秒测温),无接触测温的特点,在医院、机场、火车站、小区、海关等地方被广泛使用,额温枪成了名副其实的防疫物质,此篇博客讲述额温枪的工作原理,博主现学现卖,希望大神门勿喷,多多提点。
在这里插入图片描述

一、常见人体测温仪器分类

测温仪器 测试部位 接触类型 一般精度 使用年龄 原理 测温时间
玻璃体温计 腋下/口腔 接触式 ±0.1℃ 建议成人 水银热胀冷缩 腋下一般7~10min,口腔或者肛门3-5min
电子体温计 口腔/腋下/肛门 接触式 ±0.1℃ 不限儿童成人 利用温度传感器(热敏电阻,热电偶,集成温度传感器(数字和模拟)等)采集 10S~3min
额温枪 额头 非接触式 ±0.1℃ 不限儿童成人 检测人体/物体发出的红外线计算体温 1~2S
耳温枪 耳蜗内部 接触式 ±0.1℃ 不限儿童成人 检测鼓膜所发出的红外线光谱来计算体温,不同温度的物体所产生的红外线光谱也不同 1~2S

二、额温枪

1、外观图

一个完整的额温枪产品是由外壳、内部电路板及电池(系统供电)三个部分组成,对于外壳我们就不说了,属于结构工程师设计范畴,下面重点讲述内部电路组成。

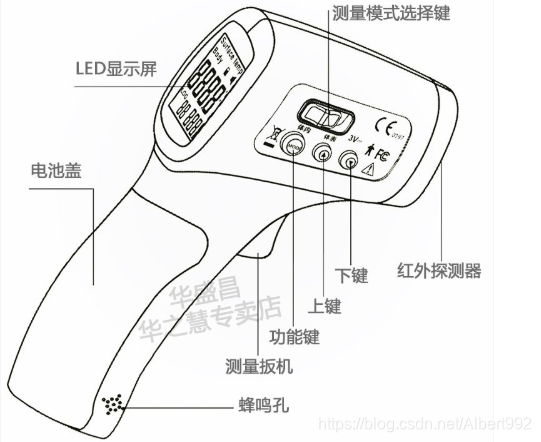

从下面额温枪的结构图,可以看出电路器件有:LED显示屏,红外温度传感器,电池,按键,蜂鸣器等。

在这里插入图片描述
2、硬件结构框图

根据以上组成,我们可以画出额温枪的大致硬件结构框图

  • 红外温度传感器:用于采集人体/物体的温度,红外额温枪一般距离额头1~3cm处进行测量,采集到的数据经过信号放大电路进行放大,信号放大电路是可选项。
  • MCU微处理器:接受红外温度传感器的数据进行处理,对于模拟式的传感器,需要添加A/D转换电路,将模拟信号转换为数字信号,再给MCU处理;对于数字式的温度传感器,可以直接给MCU进行处理。
  • 按键模块:用于模式切换,测量物体,测量额头,测量颈部等模式切换,按键可以自定义,可以做开机键,系统复位键等。
  • LCD显示屏:MCU控制,用于对温度数据的显示。
  • 蜂鸣器:报警模块,MCU设置正常的温度区间,如35~37.3℃,超过上限或者低于下限,进行蜂鸣器报警,温度过低或过高均不正常。
  • 晶振电路:用于MCU微处理的时钟,提供震荡源。
  • 电池:电池是整个系统的主电源,因为额温枪的便携性,必定是电池供电,电池供电的产品,最重要的是低功耗,在不工作时,系统需要进入睡眠模式,以达到更低的耗电,延长电池寿命。
  • 电源管理:红外温度传感器,显示屏,蜂鸣器等模块的供电电压不一定相同,电池需要转换为合适的电压值给各模块供电,当然,也可以用可充电电池,加入充电电路。

在这里插入图片描述
3、红外温度传感器

额温枪其实就是一个单片机处理系统,最重要的就是红外温度传感器模块,传感器也决定了测量的精度,如下介绍一种常用的红外温度传感器MLX90615,MLX90615属于数字式传感器,开发中不需要外加A/D转换电路,最高精度可以达到0.2℃,因为体积小,开发方便,现在使用的还是比较多的。

体积很小,减少占用内部电路的空间,可以使产品更加便携。
在这里插入图片描述
工作电压3V,越低的电压意味能作更低的功耗,power-down模式电流仅1.1uA,也就是在温度计不工作时消耗电池的电量极少,这个参数对于电池供电产品来说十分重要。
在这里插入图片描述
内部框图
在这里插入图片描述
管脚定义,支持PWM和SMBus两种模式
在这里插入图片描述
参考电路

SMBus模式,需要接两根线SDA和SCL,SDA和SCL需要接上拉电阻。
在这里插入图片描述
PWM模式,将SDA接到MCU带有PWM功能的管脚,上拉10K电阻到MCU的供电电源上,SCL连接到温度传感器电源VDD上。
在这里插入图片描述

三、小结

额温枪的实现其实并不是很难,学过单片机的小伙伴应该都能自己动手制作实现。最近疫情严重,额温枪出现频率很高,一时兴起,写了这篇博客。
