基本布线规则(转载):
入口(这个博主写得挺好的)
https://blog.csdn.net/qq_36958104/article/details/90486498
在这里插入图片描述
注意:布线一定要捕获到中心

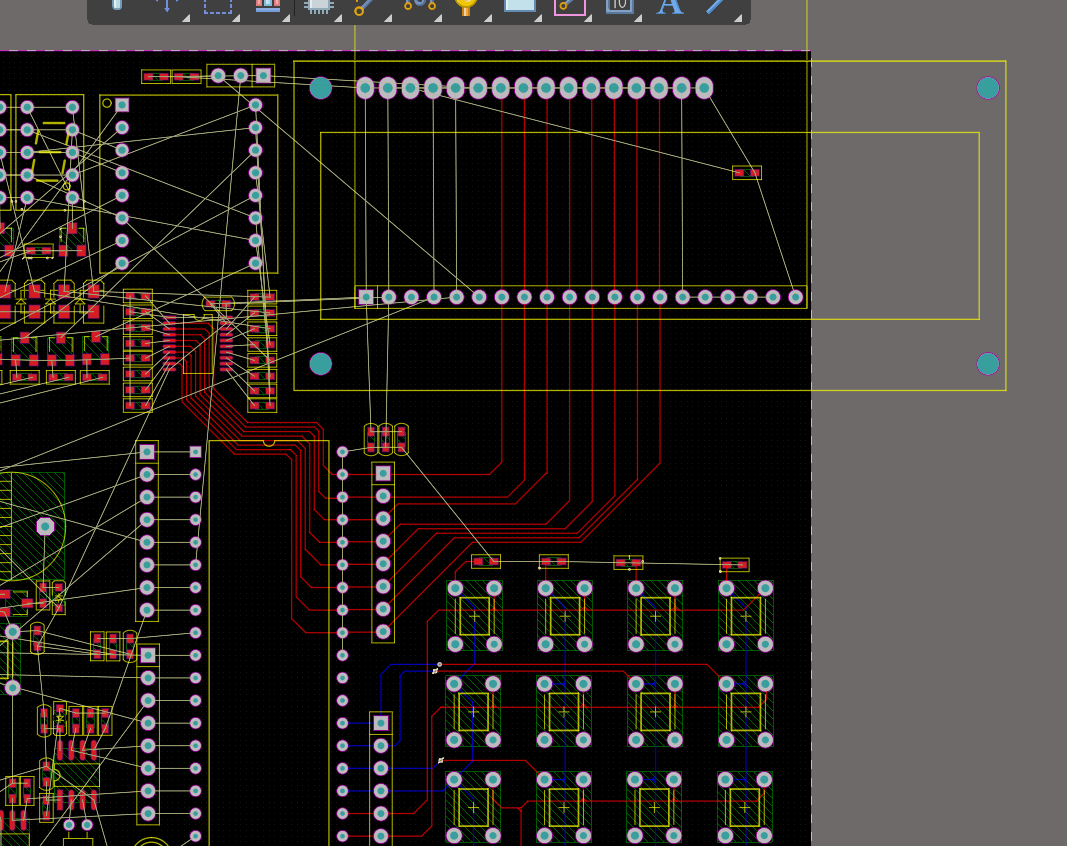

顺序:先难后易。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

学习时遇到的一些小的知识点:

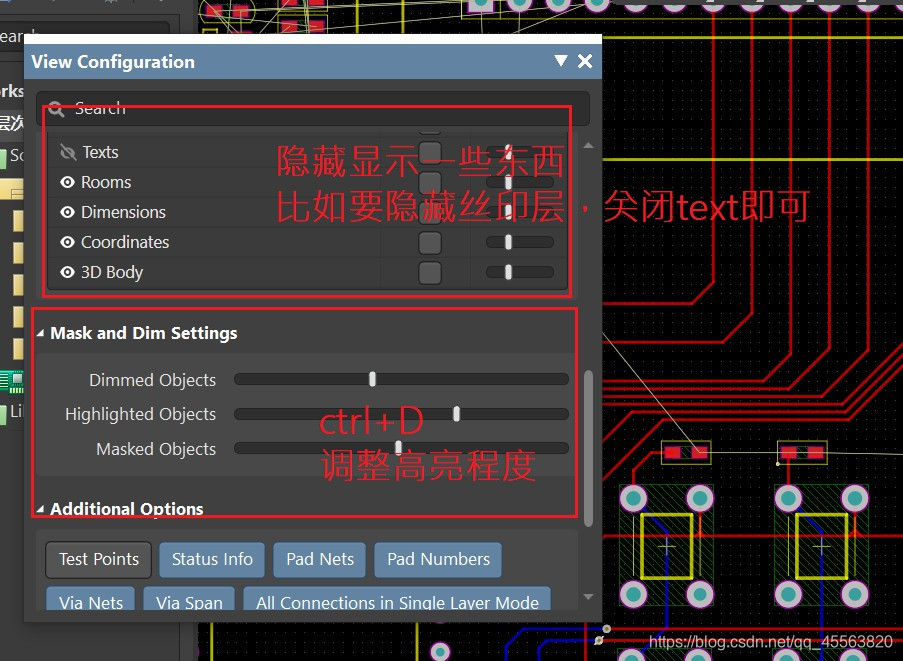

ctrl+单击 高亮; shift+c 高亮取消
取消 room:工程-》工程选项-》room 取消勾选。

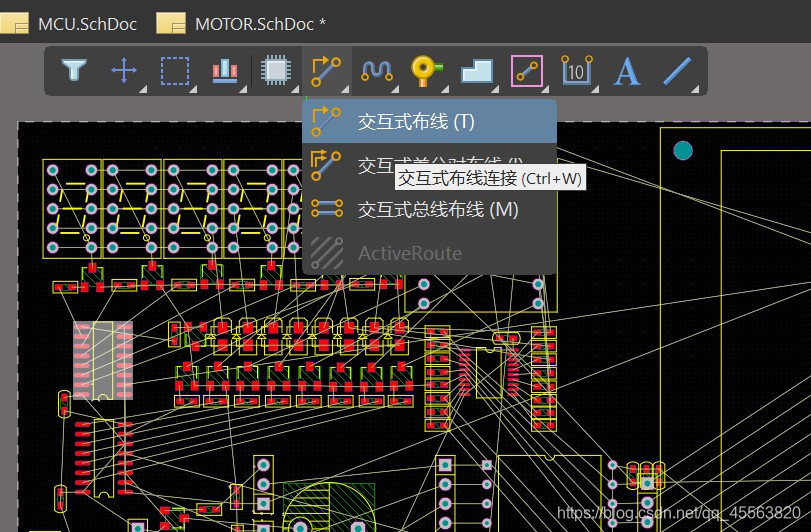

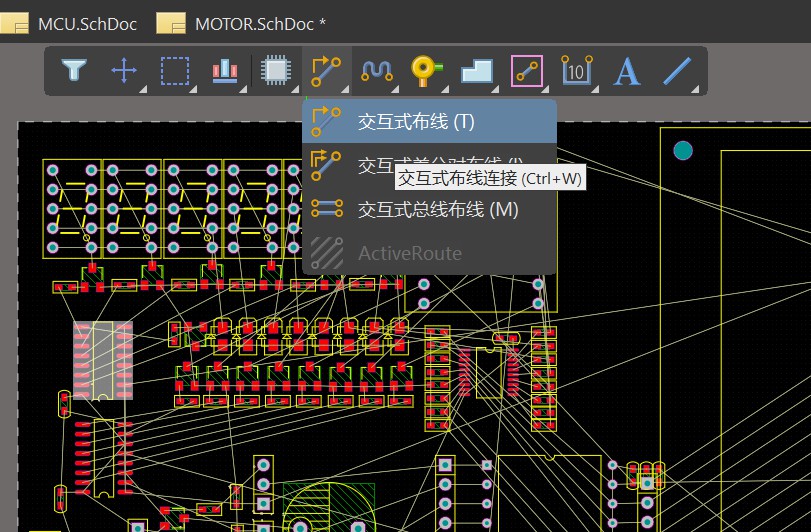

布线快捷键 CTRL+w

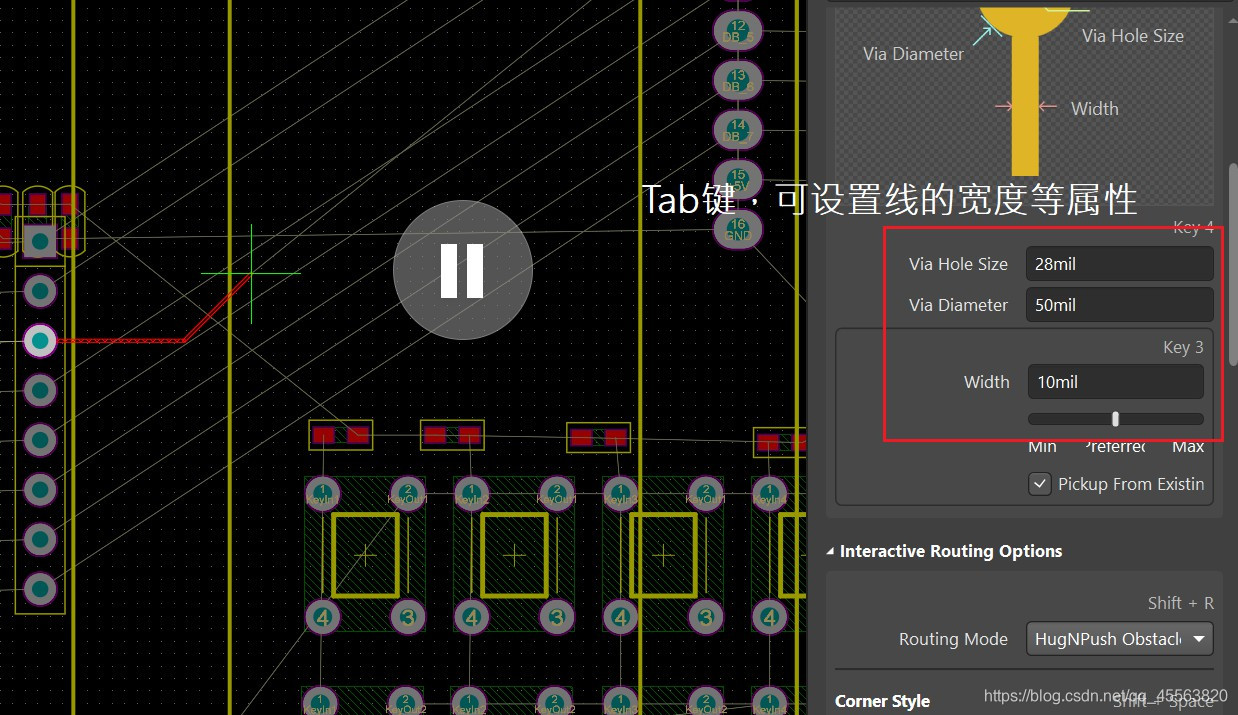

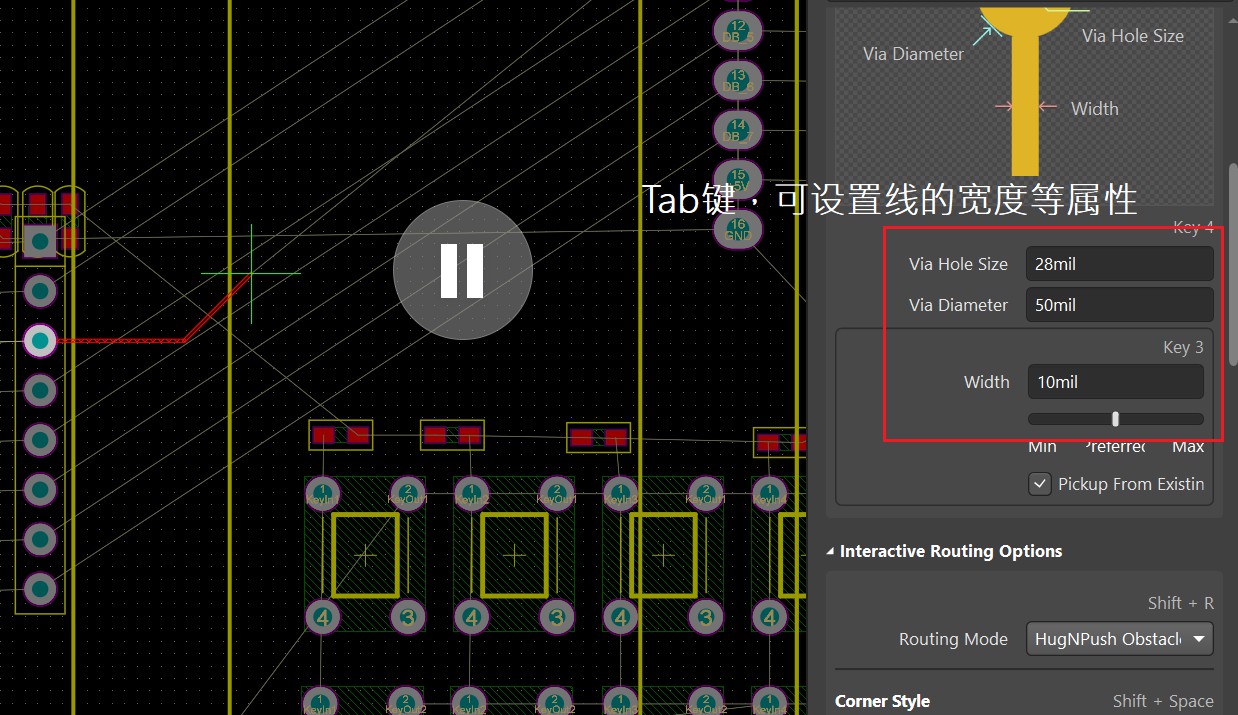

布线 1mm(40mil)一般过1A电流。电源线宽一些,一般信号线10mil就够了

在这里插入图片描述

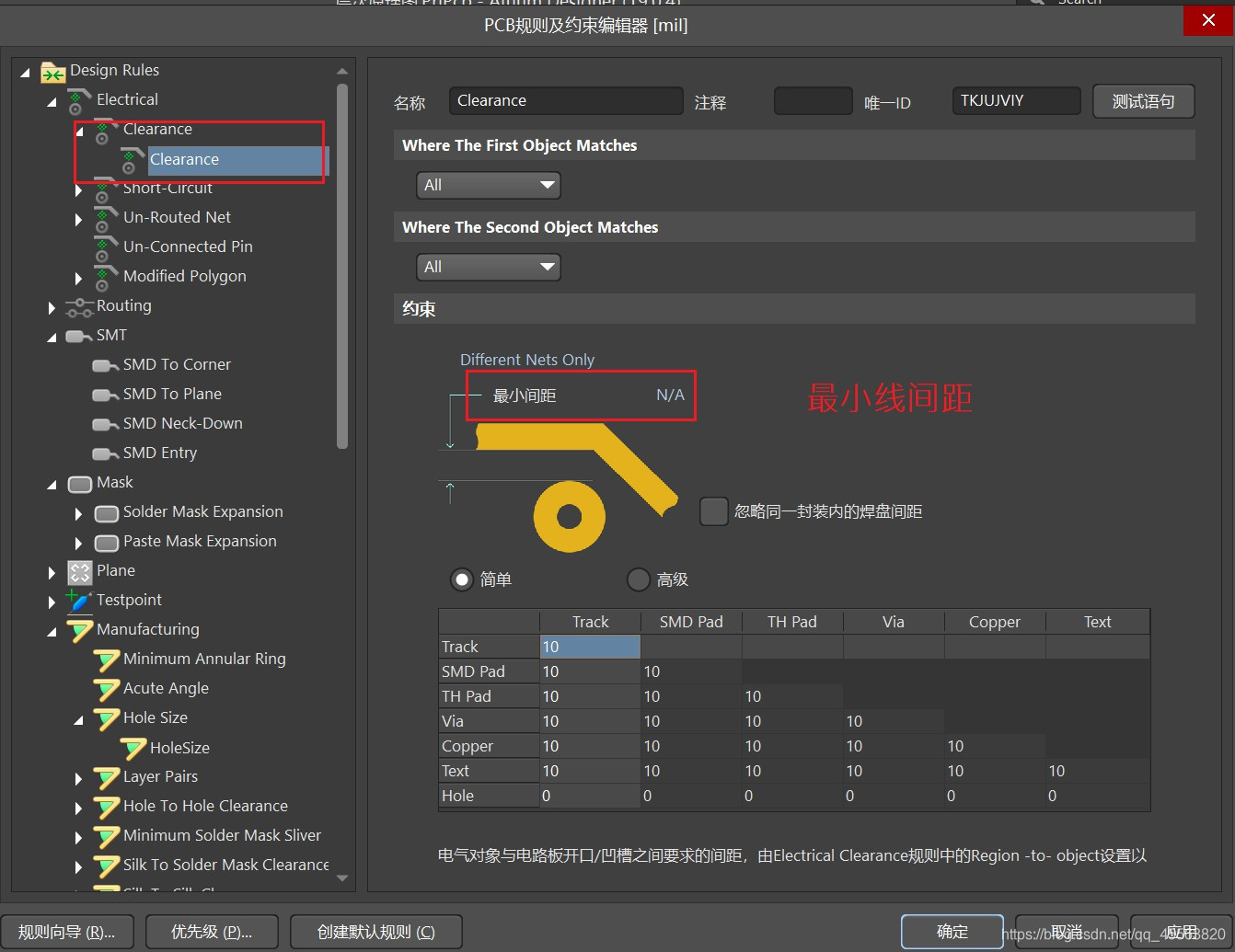

关于线距:
在这里插入图片描述

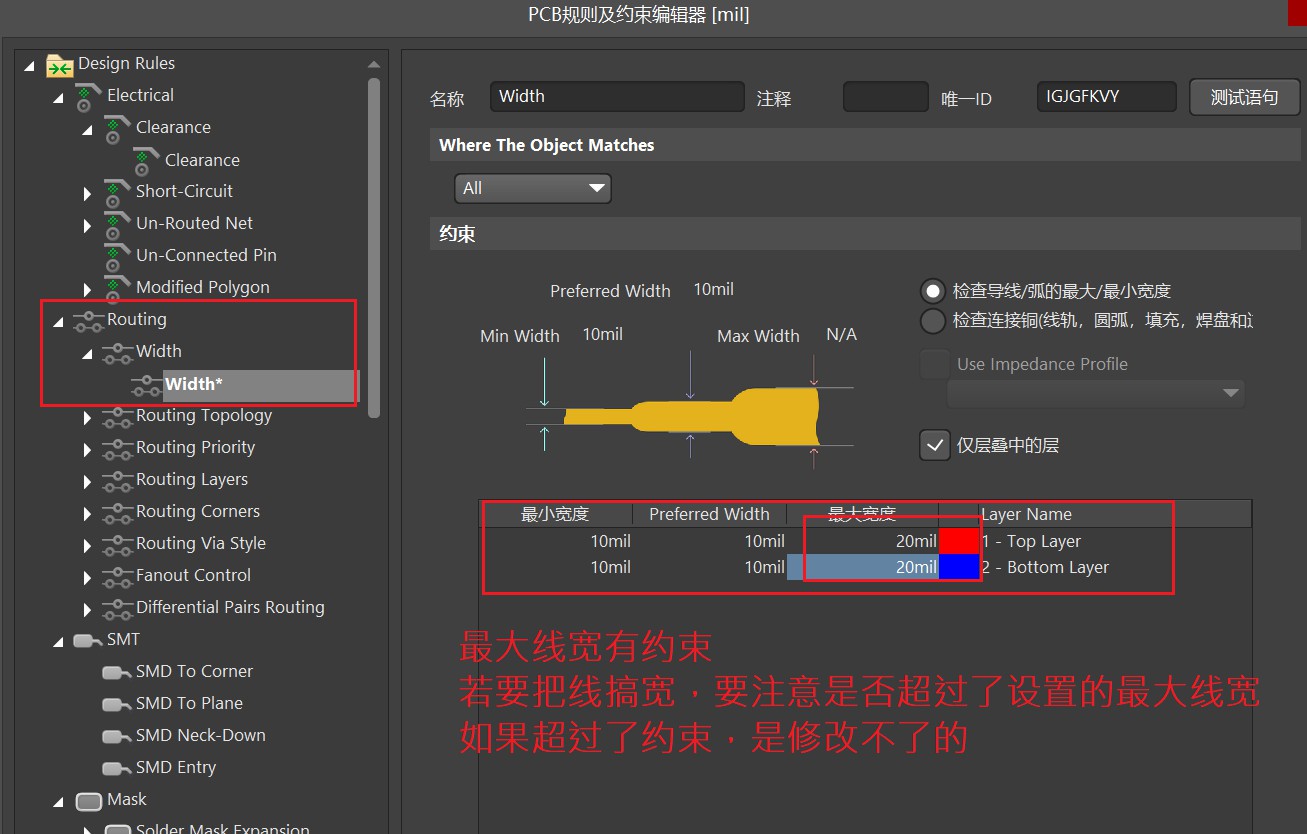

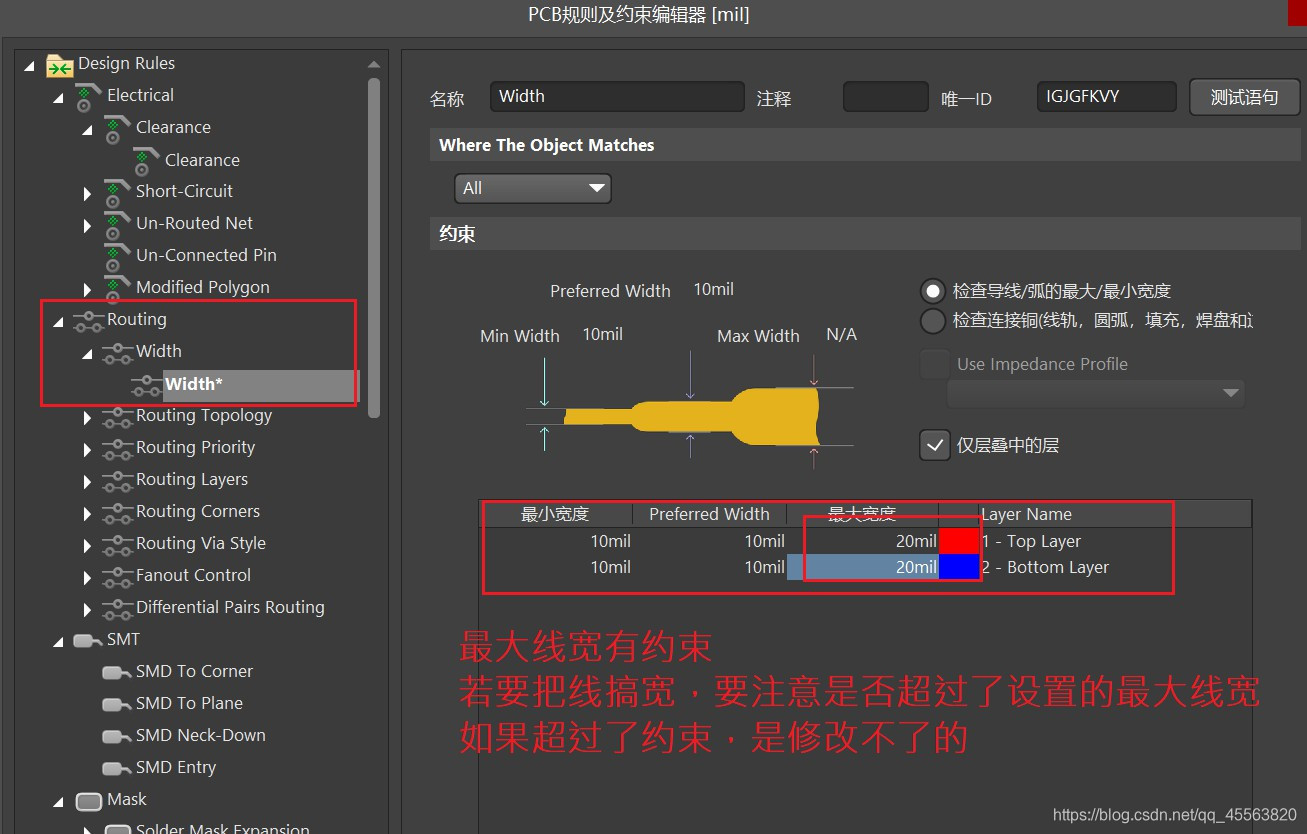

关于:线宽
在这里插入图片描述

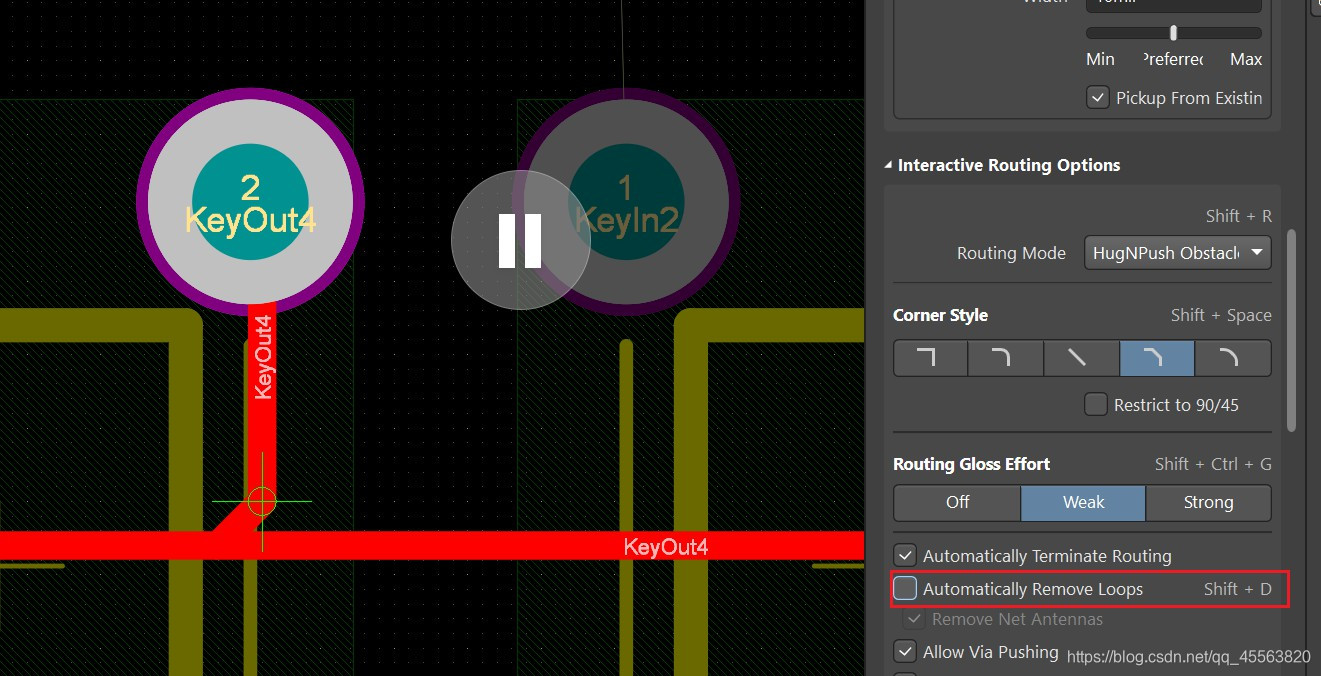

一般走线不走直角,这种情况,在直角两边加两个“支架”。
这时要取消“自动取消回路”勾选。

在这里插入图片描述

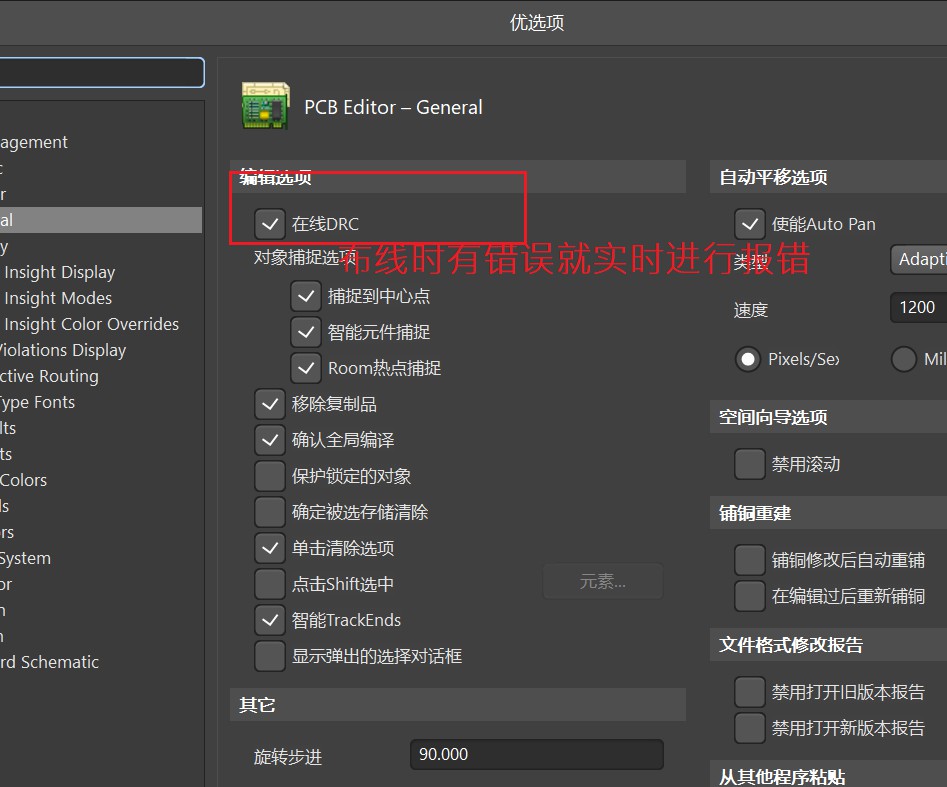

在线DRC
在这里插入图片描述

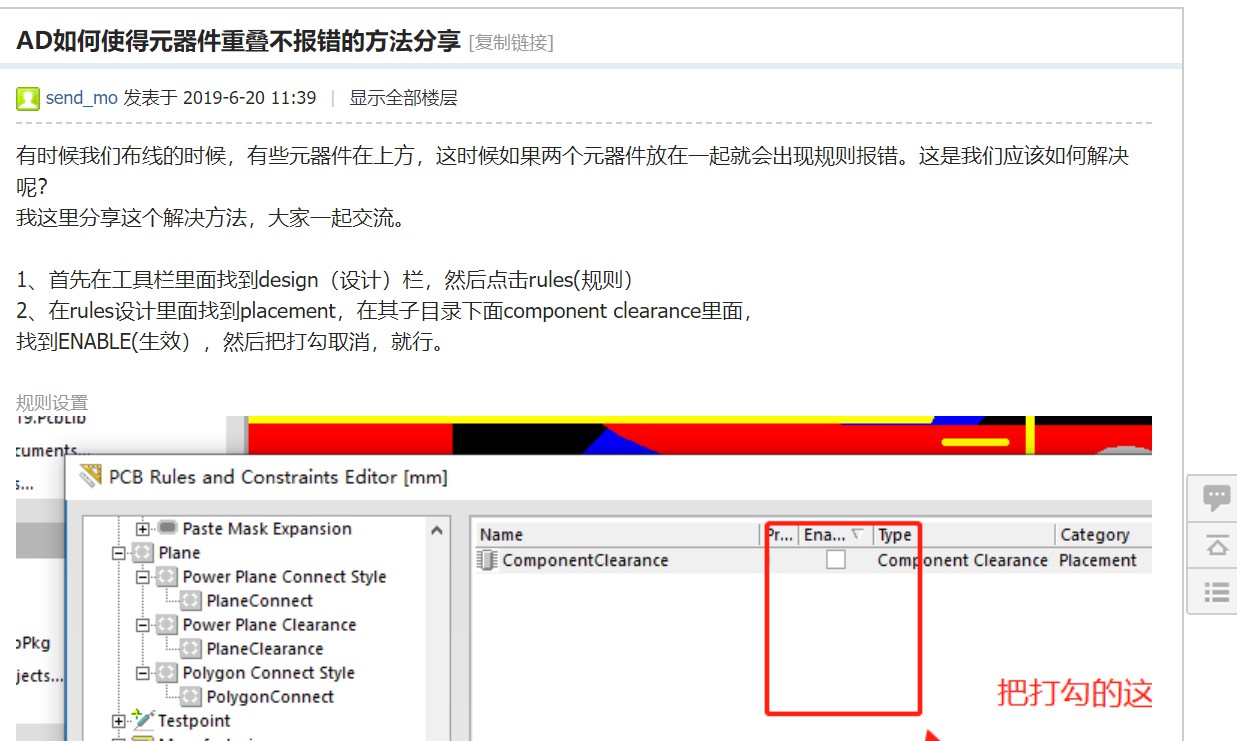

如果出现报错:
有可能是因为焊盘与焊盘之间,元器件之间距离太近了。
也有可能是引脚链接错误了
在这里插入图片描述
