类图的图示和关系说明

框中的符号

+ public
- private
# protected
~ default
_ static
斜体 抽象

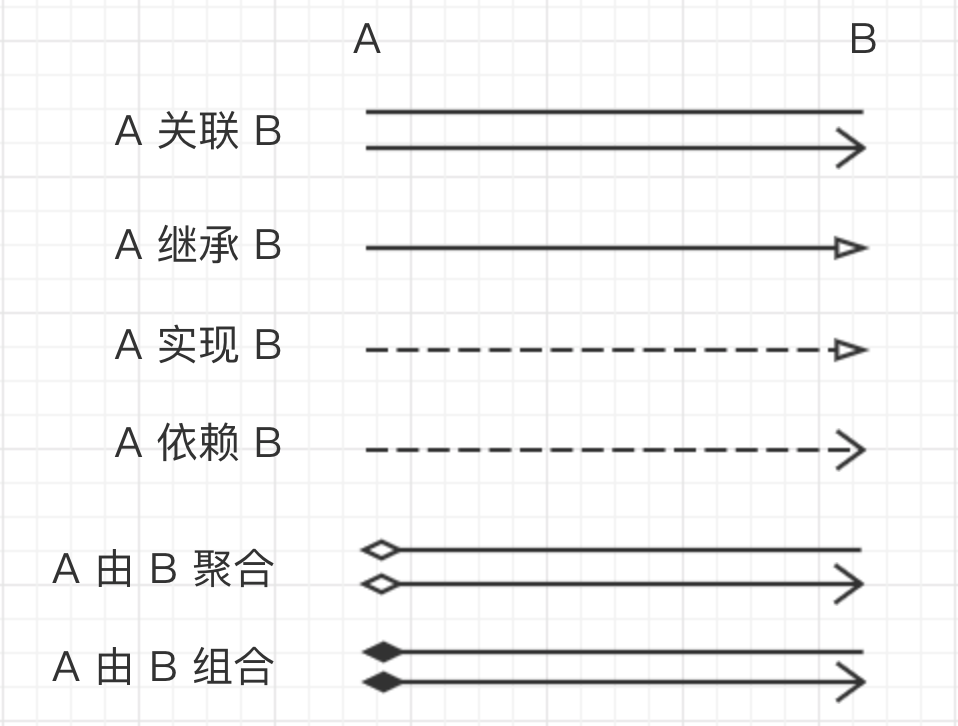

图示

参考：维基百科类图、IBM 类图说明

关联、聚合、组合：可以带箭头，也可以不带监听

关系说明

参考：知乎、掘金

继承、实现很清晰，表示两个类的归属关系。
依赖、关联、聚合、组合的界限并不清晰，它们表示两个类的引用关系，关系强弱：依赖 < 关联 < 聚合 < 组合。

对比说明：

• 依赖
  • 临时变量、方法参数
  • A 需要临时用到 B 的功能
  • 如人与杯子
• 关联
  • 成员变量
  • A 需要长期用到 B 的功能
  • 如人与眼镜
• 聚合
  • 成员变量
  • A 需要 B 作为自己的组成部分，B 可以独立存在，可以属于他人
  • 如人与衣服、雁群与大雁、公司与员工、汽车与轮胎
• 组合
  • 成员变量
  • A 需要 B 作为自己的组成部分，B 不可以独立存在，独属于 A
  • 如人与胳膊、鸟与翅膀、公司与部门

A 与 B 究竟是哪种关系，主要看编码者如何设计，即编码者认为他们是什么关系。比如人与衣服：
如果设计里这个人是一个普通的人，那衣服与人只是聚合关系。
如果设计里这个人是一个体面的人，那衣服与人就是组合关系。
