Linux磁盘管理基础——分区(MBR分区格式)

实验环境：CentOS 7.x （并假设是可以正常使用）
了解一下：
SAS硬盘：企业级硬盘，服务器专用。
SATA硬盘：普通笔记本上装的那种。
SCSI硬盘与IDE硬盘：现在不怎么常见，快变成古董了。

两个重要概念

拿到一块硬盘存储设备后要做的：添加设备、分区、格式化（创建文件系统）、创建挂载点、修改配置文件。
Linux系统中一切都是文件，硬件设备也是。

MBR分区格式

MBR（Master Boot Record）格式——主引导记录

主引导记录（MBR）位于硬盘的0号柱面(Cylinder)、0号磁头(Side)、1号扇区(Sector)。了解柱面、磁头、扇区。其中，1扇区称为主引导扇区（也叫主引导记录MBR），占 512 字节（bytes）。它由三个部分组成：

主引导程序（boot loader，即主引导记录，占 446 bytes）；
硬盘分区表DPT（Disk Partition Table，占 64 bytes）；
结束标志（占 2 bytes，固定值为十六进制 55AA ）。

注意：

硬盘的第一个扇区最重要，它里面保存用来记录硬盘里面有多少个分区以及每一分区的大小。
硬盘分区表是用来说明磁盘上的分区情况，一共占 64 字节，即 16*4 ，所以最多只有4 个分区信息可以写到第一个扇区中，所以就称这4个分区为4个主分区 ( primary partion )，每个分区占16 bytes。分区表损坏就无法读取硬盘内的数据。
有时候第1扇区里的分区会不够使用，所以会将第1个扇区的其中1个分区作为扩展分区 ( extension partion )。扩展分区相当于一个指针（即只记录分区大小位置信息），用来指向某个有记录信息的分区，所以是不能直接存储数据的。由于操作系统的限制，扩展分区最多只有一个。
然后，可以在扩展分区里创建多个逻辑分区 ( logical partion )，这时才可以存储数据。所以一般分区都是3 个主分区加 1 个扩展分区，然后在扩展分区中创建出多个逻辑分区。
结束标志，若修改 55AA 则会出现问题，比如系统不能启动等问题。

缺点：

因为基于MBR方式的主引导记录只占 446 bytes且每组分区只占 16 bytes，可以记录的信息是有限的，所以会出现主引导程序放不下更多的程序代码、操作系统2.2T以上的磁盘容量以及分区被破坏后无法恢复等问题。于是，就有了GPT分区格式，这里不详细讲这个格式。

分区步骤

Step 1：添加 / 查看系统硬盘。虚拟机添加硬盘设备教程-第 6.5
小节

虚拟机添加硬盘注意点：

关机；
不选立即分配所有磁盘空间。

MBR分区表使用 fdisk 命令进行分区。

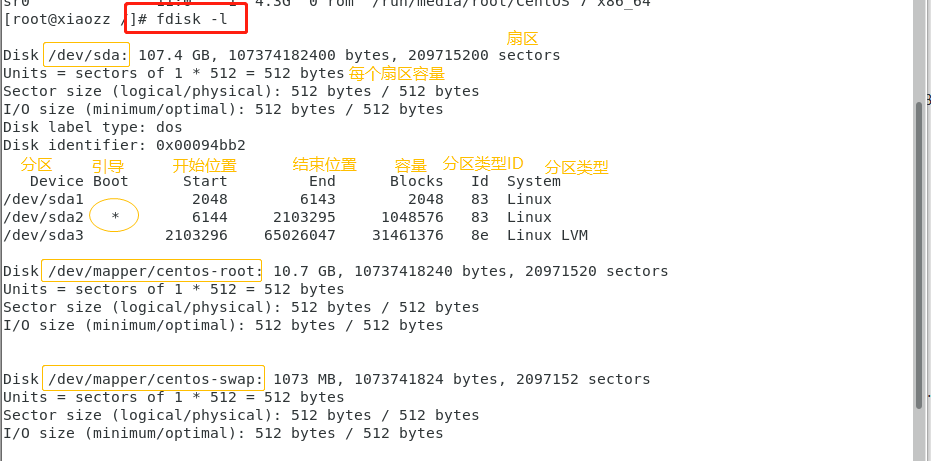

fdisk -l ，该命令查看硬盘信息和所有分区表( partition table )。可以与命令lsblk -ip 结合查看更多硬盘详细信息。

Alt
解释说明：

开头是Disk的说明是正在使用的硬盘。
Linux系统中一切都是文件。 /dev 这个目录是用来以文件形式存放任何设备与接口的文件的目录。
/dev 目录中sda设备之所以是a，由系统内核的识别顺序来决定的。

/dev/hd[a-d]	//hd表示硬盘是IDE类型，且分区从a开始命名。
/dev/sd[a-p]	//同理，SCSI/SATA/U盘类型，分区从a开始，到p。

图中圈起来的 * 号表示 sda2是引导分区，电脑是否正常开机就看它。
硬盘分区编号（图中的sd后面的数字）规则：主分区或扩展分区的编号是1~4，还有，举个例子，存在编号为4的主分区并不代表已经有4分区了；逻辑分区必须从编号5开始（不管有没有2、3、4）。
Start和End的值表示这个分区从第几磁柱 (Cylinder) 开始和第几磁柱结束。
ID和system表示的是一个意思。就拿图里的来说，ID是83的话，system是Linux。ID类似于代号。
判断硬盘是否完全划分——上一个分区的End 和下一个分区的Start是不是一个连续的数字。

fdisk -l 设备名称
//查看某一个硬盘。例，查看名为sda的硬盘：fdisk -l /dev/sda1

Step 2：

fdisk 设备名，回车，就进入可以进行分区的模式。输入m就有命令菜单。里面有详尽的相关参数。

Alt
常用的参数有以下几个：

	d	//delete 删除一个分区
	m	//menu 打印帮助信息
	n	//new 创建一个新的分区
	p	//print 打印分区信息，与fdisk -l命令相似
	q	//quit 退出不保存
	w	//write 保存并退出
	t	//改变逻辑分区类型

Step 3：

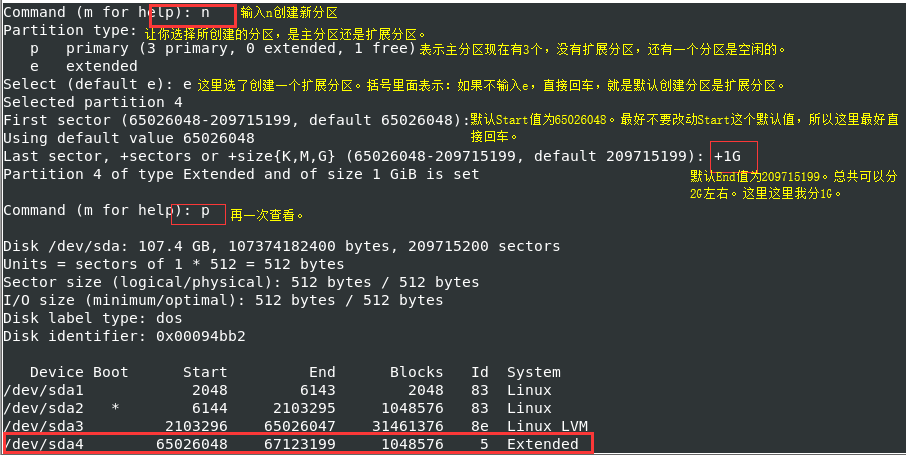

输入 n 创建分区。

Alt
注意：

上面演示的是创建扩展分区。
因为硬盘里已经有三个主分区了（Step 1 中查看过），所以partition type 那里只有primary 和 extended，让你选是创建主分区还是逻辑分区，不会出现扩展分区。

如果主分区只有1个或两个，扩展分区已经有一个了，他就会出现：

Alt
如果你还想再多创建一个扩展分区，当你输入e时，会提示：

Alt
这应该就是所谓的操作系统的限制——扩展分区最多只有一个。

如果已经有4个主分区，然后如果想再创建，那就会提示如果想创建更多，需要把一个主分区变为扩展分区：

Alt
如果本来已经是三个主分区、一个扩展分区的模式的话，就会自动新建成逻辑分区。

Alt
另外，扩展分区删除了，逻辑分区也会被删除！

Step 4：

最后可以输入w保存并退出或输入q不保存然后退出。

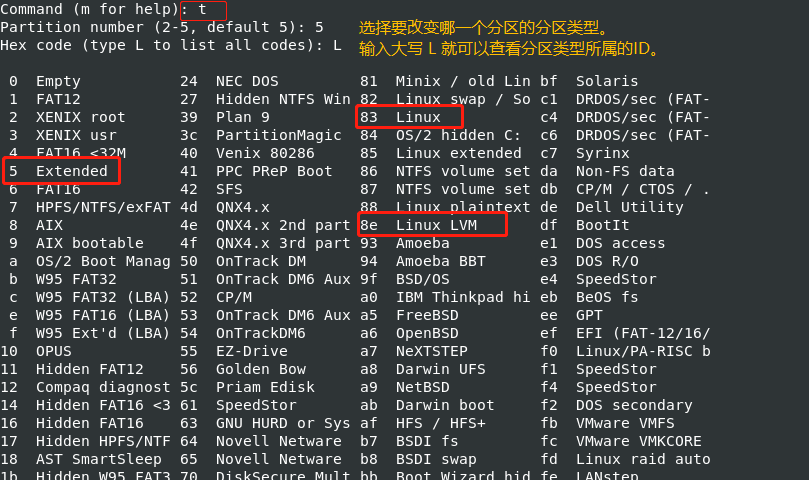

关于参数 t

Alt
是不是有点眼熟？就是上面所讲的 Id 和 System。

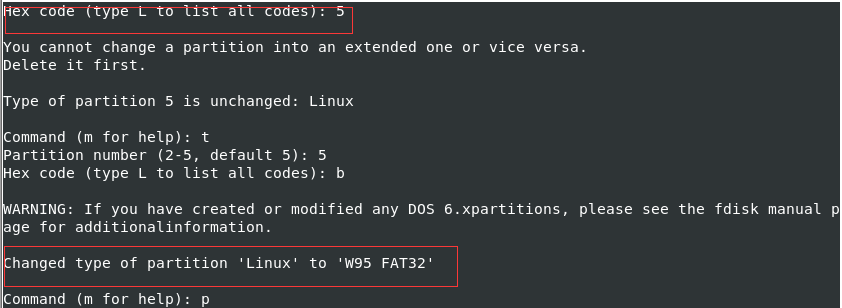

Alt
其他：

为什么要分区？一是可以确保数据安全，当一个分区由于某种原因遭到破坏时，不会影响别的分区。二是可以提高数据的读取速度，因为数据集中在某个磁柱范围。
有时候系统并没有自动把分区信息同步给Linux内核，这时可以输入partprobe -s将分区信息同步到内核，最好连续两次执行该命令。
