海外IDC网络搭建基础

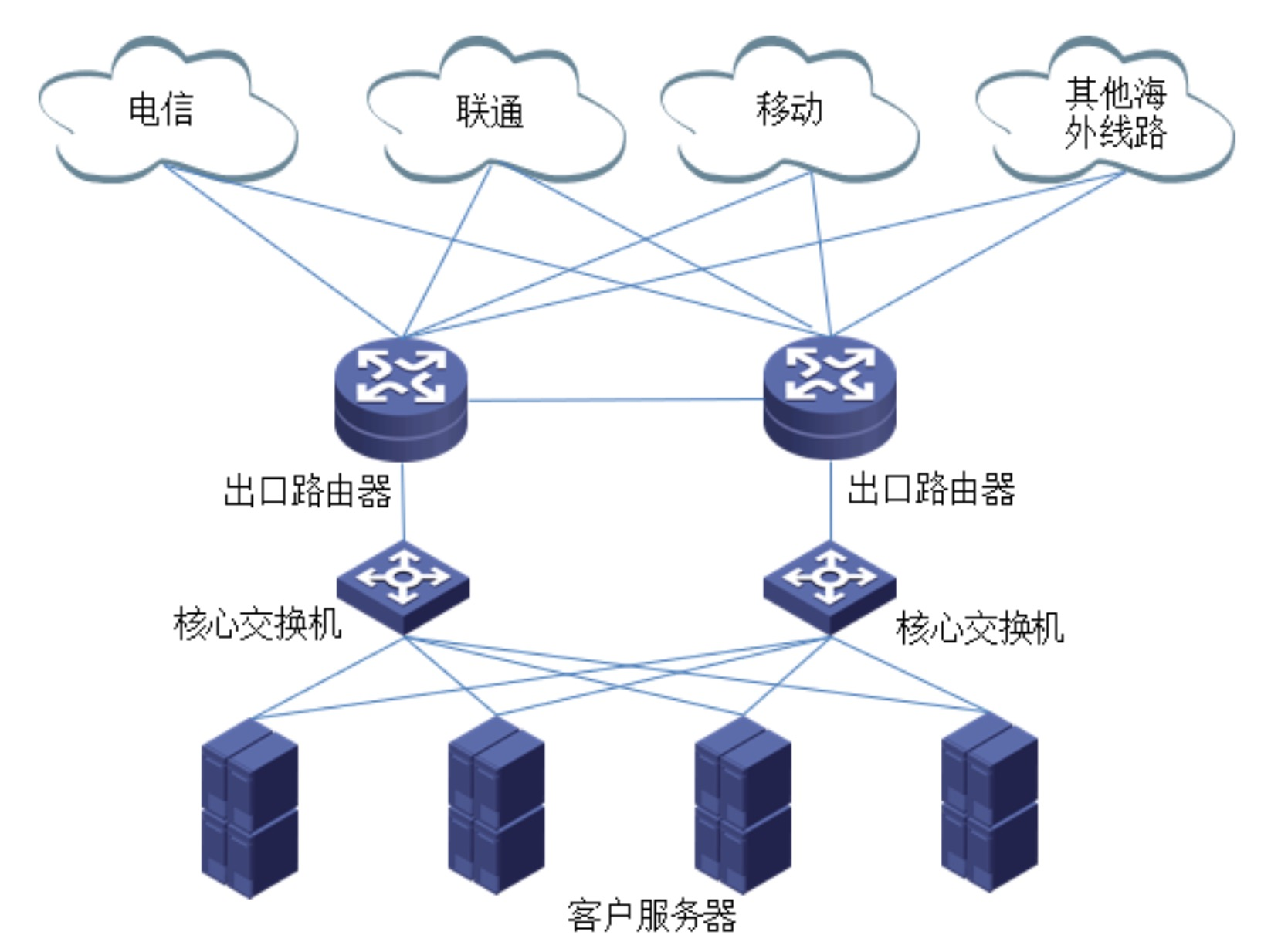

在这里插入图片描述海外 IDC 网络的整体架构一般分为 3 层,每层均部署了 2 套以上的设备对接,通过链路 的对接互联形成我们现在看到图上的这个样子。 那么我们从下看起,客户接入层:这层是由客户方来主导的,主要的作用是对接海外IDC 厂商提供的带宽资源,标准模式下采用交换模式对接即可,根据客户需求也可以提 供路由模式对接的方式。 接下来我们继续向上看,服务器与网络设备对接的是核心交换层。主要作用有两个: 一个是提供网关并且为对接提供冗余保障。通过双链路的对接以及 hsrp 协议的热备特 性,可以帮助客户提供有冗余保障的双上联服务,当一边链路有中断时,流量会自动切 换至另一路,保障业务的连续稳定。另一个作用:交换内外网路由、汇总路由以及选路。 交换层通过 OSPF 动态路由协议与网关层进行协议互联,根据 ospf 协议的自动收敛形成 路由表,为流量提供选路转发。同时与出口层采用 ospf 打底的 IBGP 协议进行对接,通 过 IBGP 协议与 ospf 协议间的重分发功能将内外网路由进行相互交换。最后就是通过核 心层设备将下两层所分配的客户路由,进行汇总传递给路由层设备,以免繁多的路由条 目对上层设备造成过多的负载计算压力 介绍完了核心层 最后介绍一下我们的出口层,出口层的主要作用是收集外网路由并将 内网路由再次汇总宣告给 ISP。
