Cadence每日一学_02 | 使用OrCAD创建原理图工程

文章目录

• 1.新建Schematic工程
• 2.设置原理图Page属性
• 2.1.修改原理图Page大小
• 3.向工程中添加多页原理图

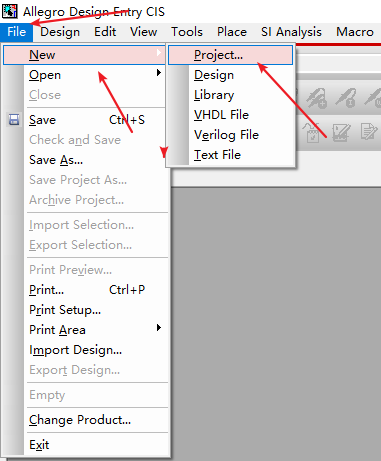

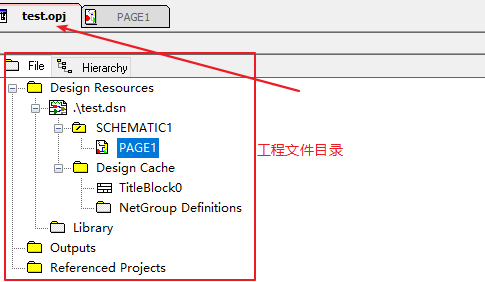

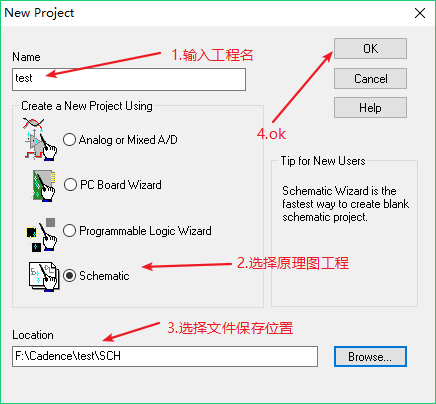

1.新建Schematic工程

2.设置原理图Page属性

2.1.修改原理图Page大小

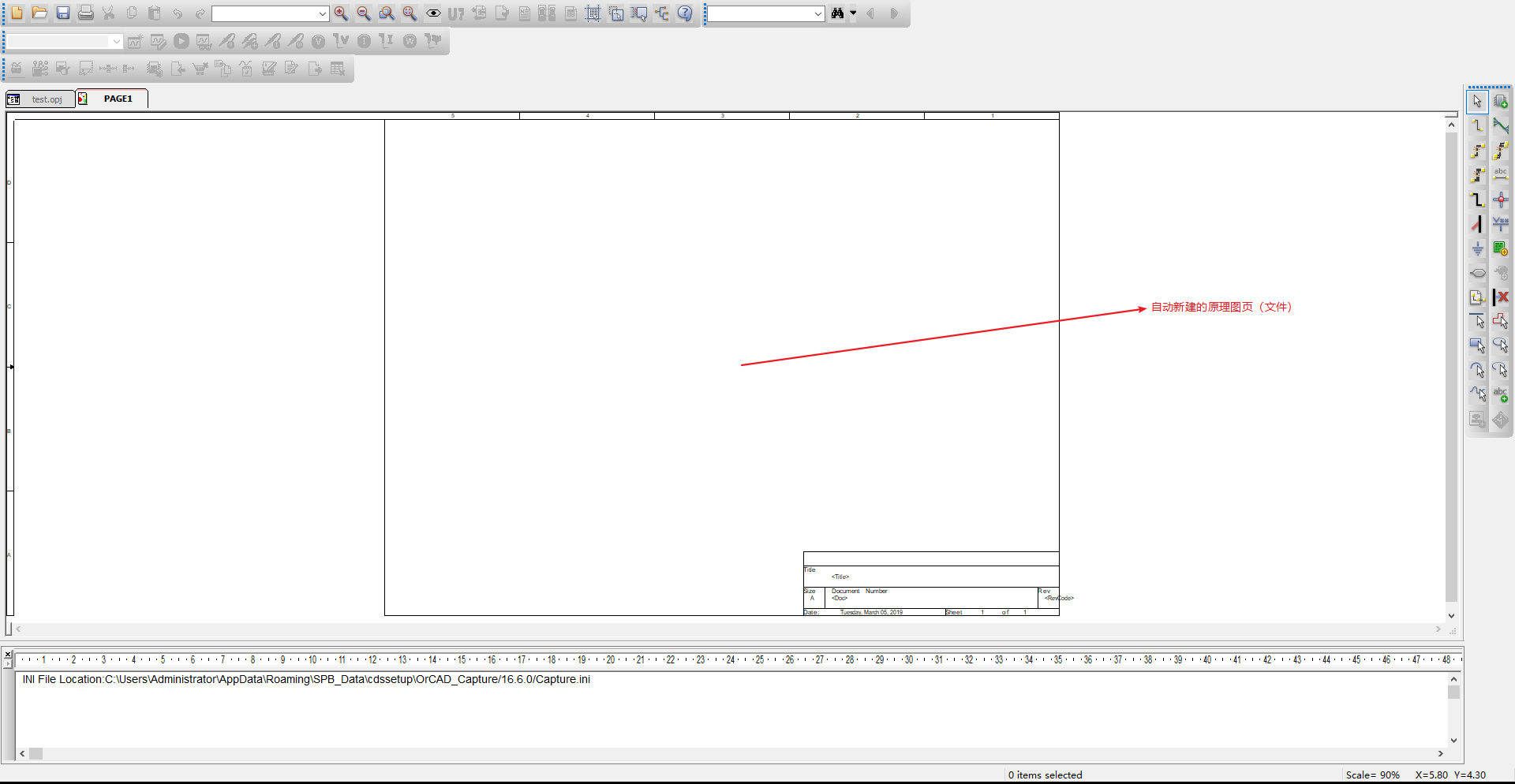

默认自动新建的Page大小是A，如图：

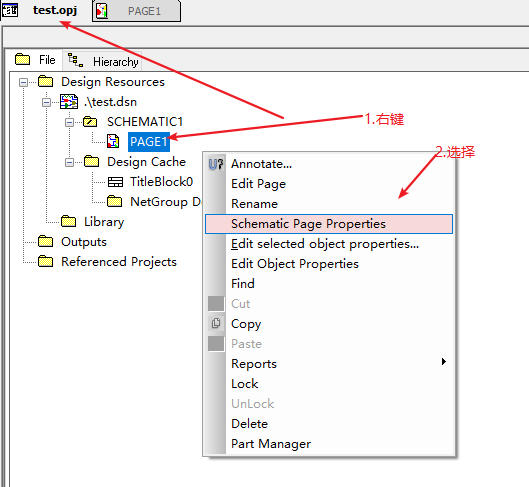

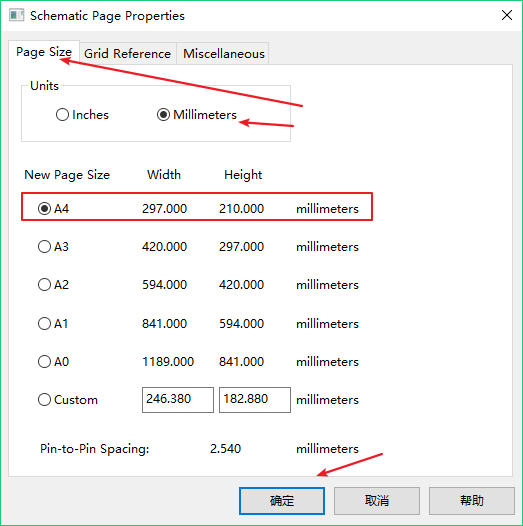

在Schematic Page Properties设置中第一个选项栏即可修改原理图Page的大小,在Units一栏可以切换单位，这里我选择mm：

3.向工程中添加多页原理图

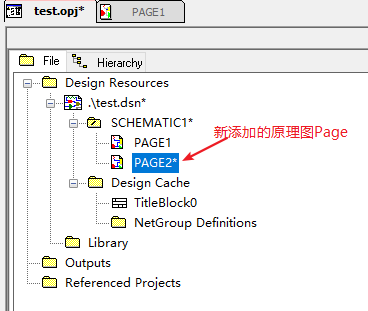

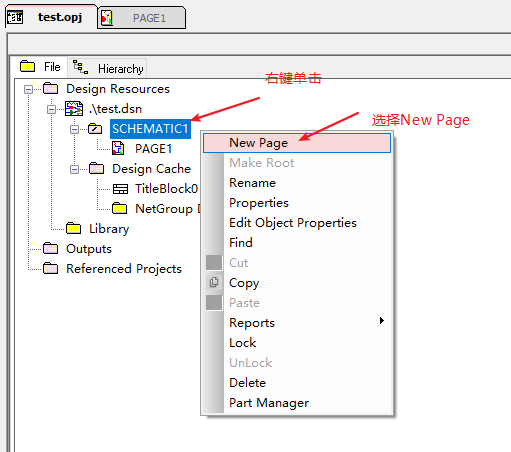

默认工程中只包含一页原理图Page1，如果需要分页，添加多页原理图，操作如下：



接收更多精彩文章及资源推送，欢迎订阅我的微信公众号：『mculover666』。
