如何配置华为BGP？华为BGP动态路由协议理论+实验！

文章目录

• 前言
• 一：BGP协议理论
• 1.1：概述
• 1.2：动态路由的分类
• 1.2.1：按自治系统分类
• 1.2.2：按协议类型分类
• 1.3：BGP的特点
• 1.4：BGP的工作原理
• 1.4.1：BGP报文
• 1.4.2：BGP数据库
• 1.4.3：BGP的类型
• 二：BGP协议实验
• 2.1：实验环境
• 2.2：实验目的
• 2.3：实验拓扑图
• 2.4：实验过程
• 2.4.1：命令讲解
• 2.4.2：实操
• 2.5：实验验证
• 2.6：实验总结

前言

一：BGP协议理论

1.1：概述

• BGP是一种运行在AS与AS之间的动态路由协议，主要作用是在AS之间自动交换无环路由信息
• 以此来构建AS的拓扑图，从而消除路由环路并实施用户配置的路由策略。
• 目前公网网络条目众多，IGP协议无法承载，而BGP可以轻松应对，通常BGP协议用于ISP和ISP之间或跨域地域总、分公司之间的路由信息交换
• 自制系统编号
  • 自治系统（AS）是由一个技术管理机构管理，使用统一选路策略的一组路由器集合
  • 自治系统编号范围：1-65535，其中1-64511是互联网上注册公有AS号，类似公网IP地址。
  • 64512-65535是私有AS号，类似私网IP地址
  • www.inna.org，注册网址（个人无法注册）

1.2：动态路由的分类

1.2.1：按自治系统分类

• IGP
  • 自治系统内部路由协议，主要：RIP1/RIP2、OSPF、ISIS、EIGRP（思科私有协议）
  • IGP是运行在AS内部的路由协议，主要解决AS内部的选路问题，发现、计算路由
• EGP
  • 自治系统之间的路由协议，通常：BGP
  • EGP是运行在AS与AS之间的路由协议，他解决AS之间选路问题。

1.2.2：按协议类型分类

• 距离矢量路由协议
  • rip1/2、BGP（路径矢量协议）、EIGRP（高级距离矢量协议）
• 链路状态路由协议
  • OSPF、ISIS：使用SPF最短路径算法

1.3：BGP的特点

• ●传输协议：TCP，端口号179
• ●BGP是外部路由协议，用来在AS之间传递路由信息
• ●是一种增强的路径矢量路由协议
• ●拥有可靠的路由更新机制
• ●具备丰富的Metric度量方法
• ●无环路协议设计
• ●为路由条目附带多种属性信息
• ●支持CIDR（无类别域间选路）
• ●丰富的路由过滤和路由策略
• ●无需周期性更新
• ●路由更新时只发送增量路由
• ●周期性发送KeepAlive报文以保持 TCP连通性

1.4：BGP的工作原理

1.4.1：BGP报文

• Open报文
  • OPen报文是TCP建立后发送的第一个报文，用于建立BGP对等体之间的连接关系，主要包含BGP版本号、本地AS编号、Holdtime等信息
• UPdate报文
  • Update报文用来在BGP之间更新路由信息，Updata报文可以通告多条属性相同的可达路由信息，也可以撤销多条路由不可达的路由信息
• Notification报文
  • 报文的作用是当BGP检测到错误状态时候，立即向对等体发送NOtification报文，之后BGP就会中断只要收到Notification报文就会返回idle状态
• Route-Refresh报文
  • 用来告知对等体所支持路由的刷新能力，BGP的入口策略路由发生变化，本地的BGP路由会向对等体发送Route-Refresh报文，收到信息后，对等体将其路由信息重新发送给本地BGP路由器
• KeepAlive报文
  • 该报文在对等体之间周期的发送报文，用以保持连接的有效性并维护其连接，KeepAlive报文只有一个BGP报文头，默认KeepAlive报文发送周期为60S，保持时间180S，这个类似于OSPF中的Hello报文

1.4.2：BGP数据库

• ●IP路由表：全局路由信息库，包括最优的IP路由信息
• ●BGP路由表：BGP路由信息库，包括本地BGPSpeak通告的路由信息，将其最优的添加到路由表中
• ●邻居表：对等体邻居清单表，包括对等体两端的邻居信息及邻居列表
• ●Adi-RIB-In:对等体宣告给本地的Speak的未处理的路由信息库
• ●Adjust-RIB-OUT：本地Speak宣告给指定的对等体路由信息库

1.4.3：BGP的类型

• 两种邻居：IBGP和EBGP
  • IBGP：同一个AS内部BGP邻居关系，IBGP邻居是指运行BGP协议的对等体两端在同一个AS域内，属于BGP AS内部
  • EBGP：AS之间的BGP邻居关系，EBGP通常指运行BGP协议的对等体两端在不同AS内部

二：BGP协议实验

2.1：实验环境

• eNSP软件
• 4台路由器（R1,R2,R3,R5）
• R1,R2,R5处于OSPF的area 0，也处于AS100中
• R3处于AS200中

2.2：实验目的

• 通过配置，实现全网互通

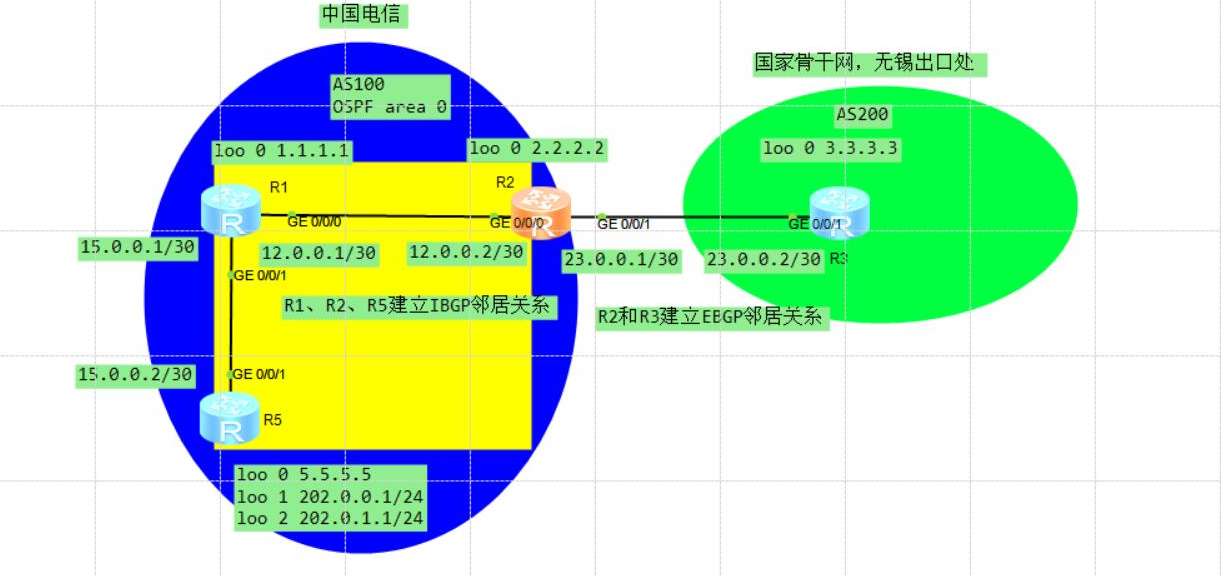

2.3：实验拓扑图

•

2.4：实验过程

2.4.1：命令讲解

• BGP配置思路

  • 1、启用BGP，后面跟AS系统号
  • 2、宣告Route-id，建立邻居关系用，由于此中含有OSPF协议，所以router-id可以在启动BGP前宣告，减少一个操作步骤
  • 3、宣告和谁建立邻居关系
  • 4、通告BGP路由，（network、import）

• 命令展示

  • '//建立邻居关系'
    [R1]router-id 1.1.1.1	'//宣告router-id'
    [R1]bgp 100 '//启动bgp'
    [R1-bgp]peer 7.7.7.7 as-number 100	'//建立邻居关系第一步，宣告要建立的as区域'
    [R1-bgp]peer 7.7.7.7 connect-interface loo 0	'//建立邻居关系第二步，使用loo 0地址建立 邻居关系'
    [R1-bgp]network 1.1.1.1 32	'//宣告网段'


    '//查看命令'
    [R1] display bgp peer   	'//查看BGP邻居'
    [R1] display routing-table   	'//查看BGP路由表'
    [R1-bgp] import-route ospf 1   	'//注入ospf/ISIS中的路由'
    '//只有建立邻居关系，注入的路由信息才能被邻居学习到'


2.4.2：实操

• 配置的命令我直接给出结果了，具体的大家应该都会，如果有疑问可以私聊我或者评论交流

• R1配置

  [R1]dis cu '//查看R1的所有配置'
  #
  sysname R1	'//修改名称'
  #
  router id 1.1.1.1	'//宣告router id'
  #

  #
  interface GigabitEthernet0/0/0	'//配置接口地址'
   ip address 12.0.0.1 255.255.255.252
  #
  interface GigabitEthernet0/0/1	'//配置接口地址'
   ip address 15.0.0.1 255.255.255.252
  #

  #
  interface LoopBack0	'//配置接口地址'
   ip address 1.1.1.1 255.255.255.255
  #
  bgp 100	'//启动bgp，100为进程号'
   peer 2.2.2.2 as-number 100	'//和router id 为2.2.2.2且as区域为100的路由建立邻居关系的第一步，指定对方'
   peer 2.2.2.2 connect-interface LoopBack0	'//和router id 为2.2.2.2的路由建立邻居关系的第二步，用loo 0接口连接对方'
   peer 5.5.5.5 as-number 100	'//和router id 为5.5.5.5且as区域为100的路由建立邻居关系的第一步，指定对方'
   peer 5.5.5.5 connect-interface LoopBack0	'//和router id 为5.5.5.5的路由建立邻居关系的第二步，用loo 0接口连接对方'
   #
  network 1.1.1.1 255.255.255.255	'//宣告网段'
  #
  ospf 1	'//启动ospf进程为1'
   area 0.0.0.0	'//宣告ospf区域'
    network 1.1.1.1 0.0.0.0	'//以下都为宣告网段'
    network 12.0.0.0 0.0.0.3
    network 15.0.0.0 0.0.0.3
  #


• R2配置

  '//步骤意思和R1相同，不在赘述，但其中和bgp200建立邻居关系属于跨区域建立，需要注意使用物理地址建立连接，不可以使用虚拟接口'
  [R2]dis cu
  #
  sysname R2
  #
  router id 2.2.2.2
  #

  #
  interface GigabitEthernet0/0/0
   ip address 12.0.0.2 255.255.255.252
  #
  interface GigabitEthernet0/0/1
   ip address 23.0.0.1 255.255.255.252
  #

  #
  interface LoopBack0
   ip address 2.2.2.2 255.255.255.255
  #
  bgp 100
   peer 1.1.1.1 as-number 100
   peer 1.1.1.1 connect-interface LoopBack0
   peer 5.5.5.5 as-number 100
   peer 5.5.5.5 connect-interface LoopBack0
   peer 23.0.0.2 as-number 200	'//直接使用23.0.0.2的物理地址和bgp200区域的路由器建立连接，不可以使用虚拟接口地址'
   #
    network 2.2.2.2 255.255.255.255	'//宣告网段'
    import-route ospf 1	'//注入ospf 1 的路由条目，否则R3学习不到bgp100中的其他路由条目，除了R2在BGP中宣告的2.2.2.2，其他的都会学习不到，所以需要注入ospf 1 的路由条目'
  #
  ospf 1
   area 0.0.0.0
    network 2.2.2.2 0.0.0.0
    network 12.0.0.0 0.0.0.3
    network 23.0.0.0 0.0.0.3
  #


• R3配置

  '//基本都是相同步骤，此处不再赘述步骤含义'
  [R3]dis cu
  #
  sysname R3
  #
  router id 3.3.3.3
  #

  #
  interface GigabitEthernet0/0/1
   ip address 23.0.0.2 255.255.255.252
  #

  #
  interface LoopBack0
   ip address 3.3.3.3 255.255.255.255
  #
  bgp 200
   peer 23.0.0.1 as-number 100	'//使用物理地址23.0.0.1和bgp100的路由器建立邻居关系'
   #
  network 3.3.3.3 255.255.255.255
  #


• R5配置

  '//基本都是相同步骤，此处不再赘述步骤含义'
  [R5]dis cu
  #
  sysname R5
  #
  router id 5.5.5.5
  #

  #
  interface GigabitEthernet0/0/1
   ip address 15.0.0.2 255.255.255.252
  #

  #
  interface LoopBack0
   ip address 5.5.5.5 255.255.255.255
  #
  interface LoopBack1
   ip address 202.0.0.1 255.255.255.0
  #
  interface LoopBack2
   ip address 202.0.1.1 255.255.255.0
  #
  bgp 100
   peer 1.1.1.1 as-number 100
   peer 1.1.1.1 connect-interface LoopBack0
   peer 2.2.2.2 as-number 100
   peer 2.2.2.2 connect-interface LoopBack0
   #
  network 5.5.5.5 255.255.255.255
  #
  ospf 1
   area 0.0.0.0
    network 5.5.5.5 0.0.0.0
    network 15.0.0.0 0.0.0.3
    network 202.0.0.0 0.0.0.255
    network 202.0.1.0 0.0.0.255
  #


• 此时我们使用dis ip routing-table即可发现已经相互学习到了所有的路由条目

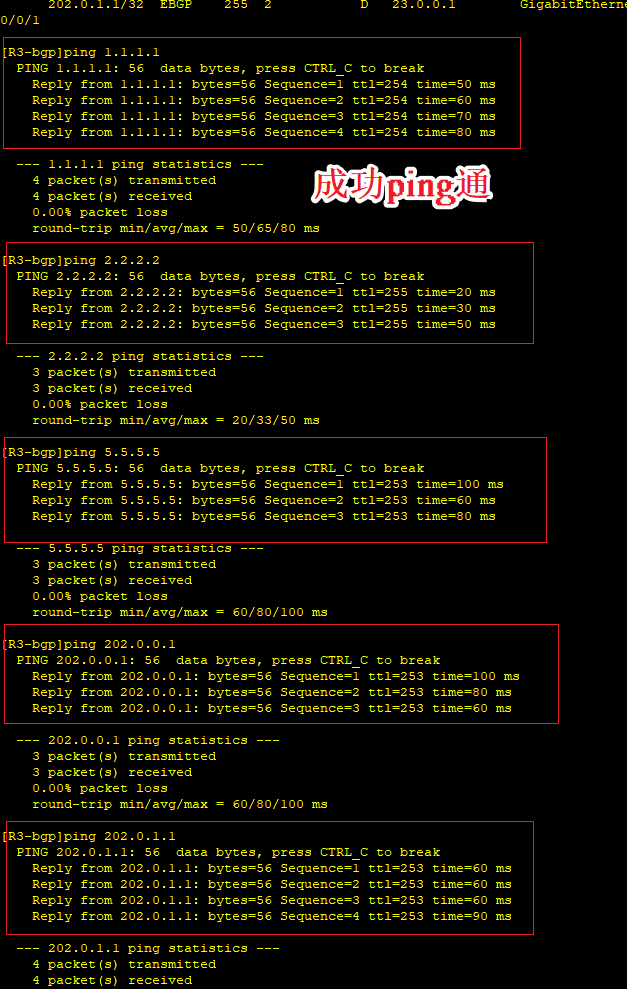

2.5：实验验证

• 成功全网互通，用相同方法测试其他几台路由器即可


2.6：实验总结

• 跨自治域建立邻居关系需要使用物理地址，否则学习不到对方的路由条目
• 跨自治域建立邻居关系的两个路由器，想要学习对方区域的所有路由条目，需要对方将ospf或者IS-IS的路由条目注入进来
