CIM系统简介

。_饼干妹妹 提交于 2020-02-05 04:23:40

什么是CIM系统

  • Computer Integrated Manufacturing,计算机整合制造
  • 利用计算机和网络来整合并控制生产在线的信息流及物流,以达到优化的生产效率。

物流管控、信息管控

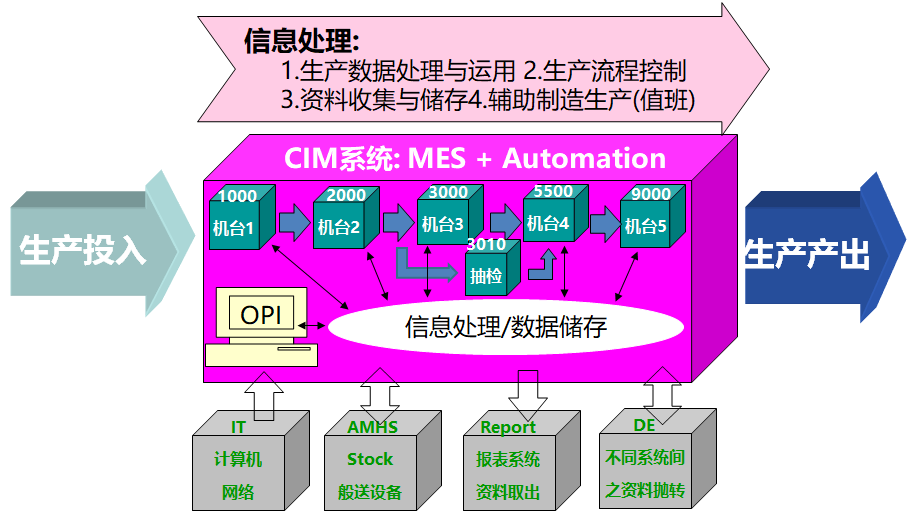

CIM的功能

生产排程:

  • PC Plan modeling 整合控管、工厂准备
  • 物料需求计划:Glass 制程原料
  • 库存管理
  • 配送需求计划
    在这里插入图片描述

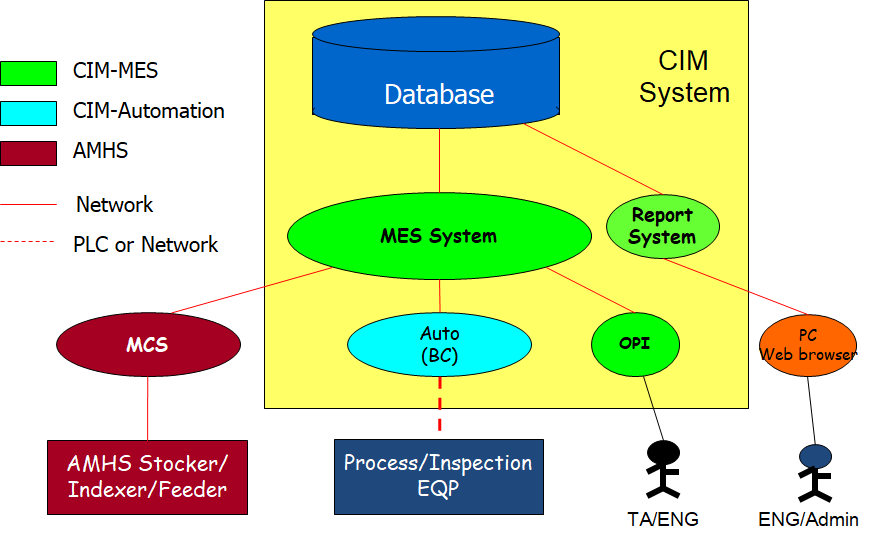

CIM组成

在这里插入图片描述

  • MES:制造执行系统,CIM的逻辑核心
  • Auto:在此泛指机台联机自动化或In-Line EQ的glass 流程管控, 以预定的逻辑来达成监控或控制机台行为
  • BC: Block Controller, 泛指在inline EQ中, 用以控制各子机台顺利联结, 并控制glass在inline机台中流向, 其中除透过TCS Download必要信息到各子机台外, 更利用MPLC来获取各子机台如状态, EDC…等必要资料上传到MES.
  • MCS: Material Control System, AMHS系统中的核心软件, MES会下达搬送命令给他, 而MCS主要工作便是运用预先定义好的Routing Path, 选择最佳的搬送路径将MES的Marco命令解析为好几个Micro命令在分别下达给如STKC, AGVC, RGVC, HOSC…等各搬送实体的控制器.
  • OPI: Operator Interface ,用以查询,调整或设定FAB内WIP或流程的CIM子系统

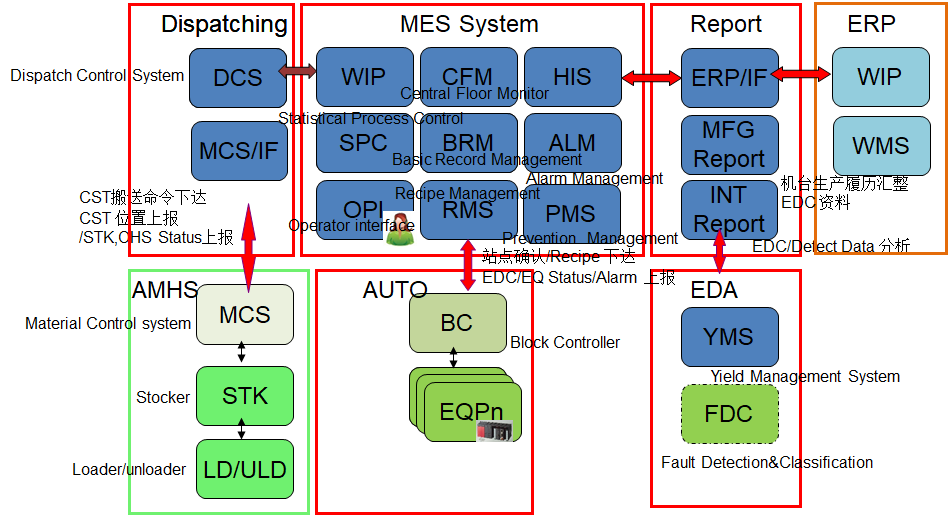

CIM架构

在这里插入图片描述

  • DCS:设定搬送的规则
  • MCS:下定搬送的指令
  • WIP:在制品管理
  • CFM:机台运行情况监管
  • HIS:记录生产履历(数据库)
  • SPC:利用统计对质量管控
  • BRM:生产建模的基本数据设定
  • ALM:生产报错
  • OPI:人工介入操作
  • RMS:机台参数管控
  • PMS:机台保养计划

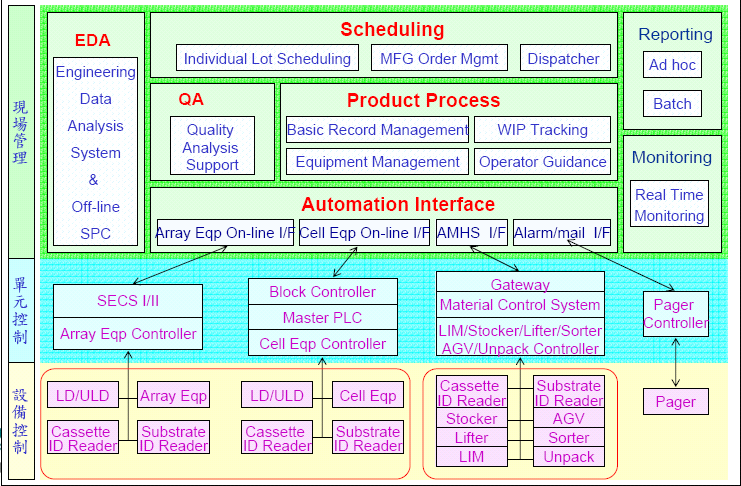

CIM功能模块

在这里插入图片描述

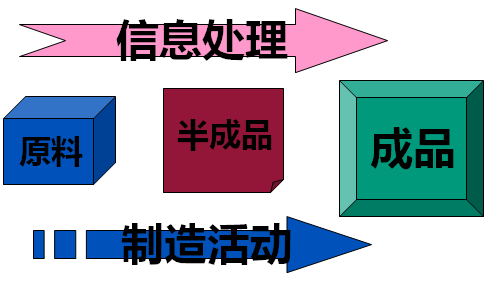

CIM的目的

  • 控制生产作业流程
  • 提高生产效率
  • 增加生产良率
  • 减少人为疏失
  • 机台生产讯息管理
  • 机台自动化生产,降低人力成本

在这里插入图片描述

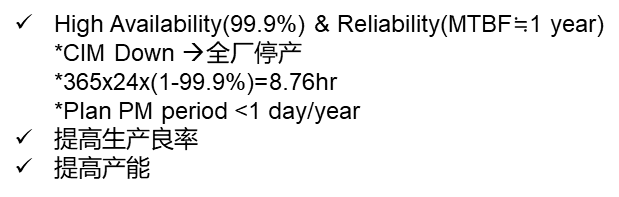

CIM的基本要求

在这里插入图片描述
注: MTBF,即平均故障间隔时间,英文全称是“Mean Time Between Failure”
