Altium Designer在学习中的遇到的BUG

久未见 提交于 2020-02-04 15:43:23

刚入门嵌入式开发,在使用中发现了AD绘制pcb时候出现了pcb连线距离很远的问题。

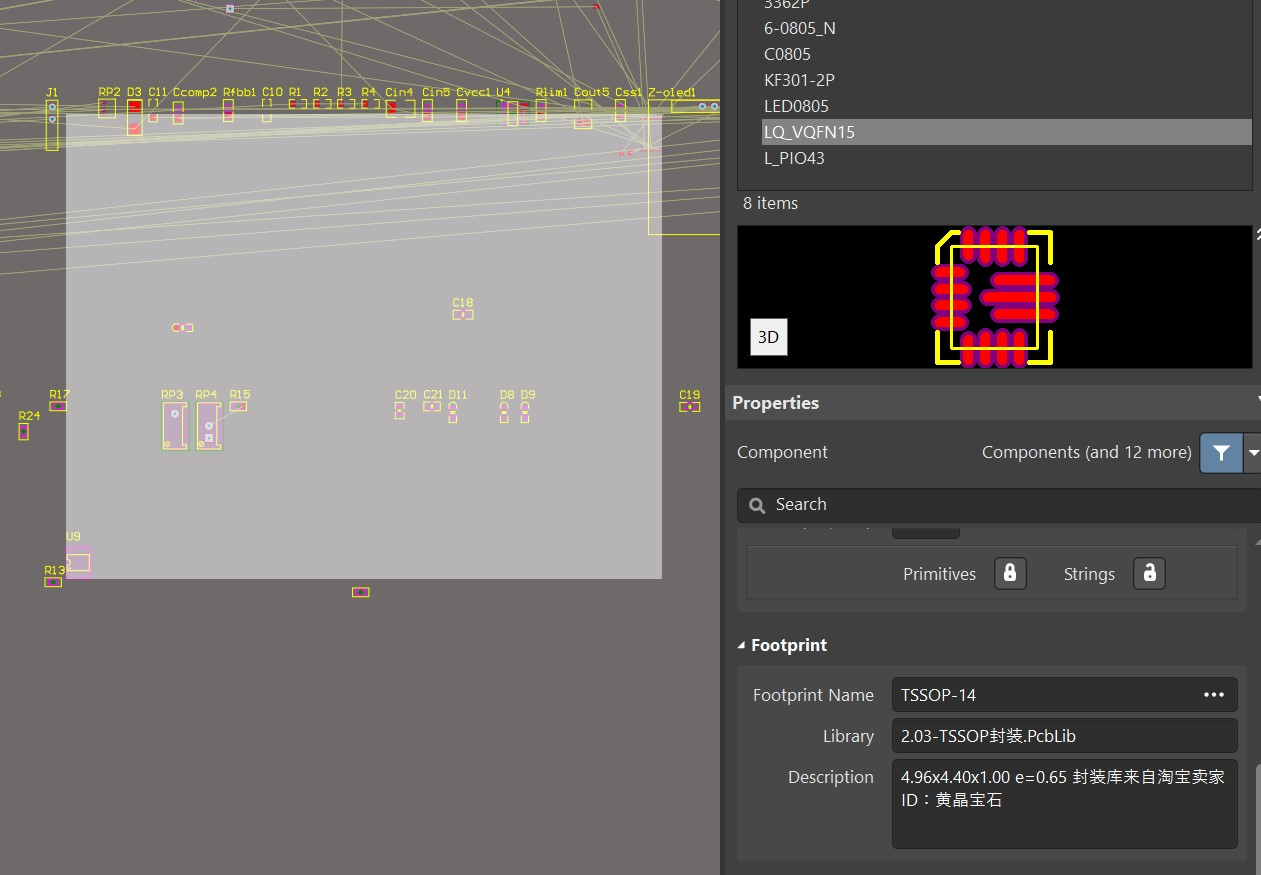

如图

1

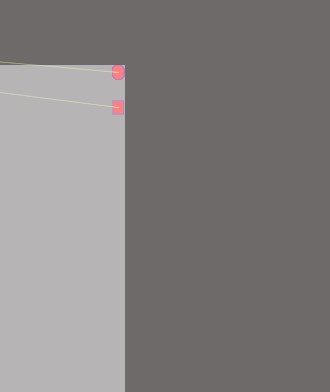

AD元器件的连接点不在元器件体内,距离非常远。起初我怀疑是封装问题,然后去EDA器件库更新了新的封装,问题依旧。

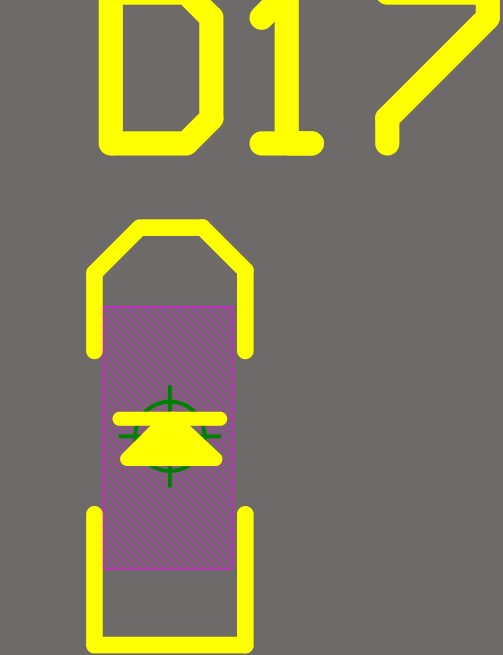

单个器件
器件连接点始终会漂移。在这里插入图片描述

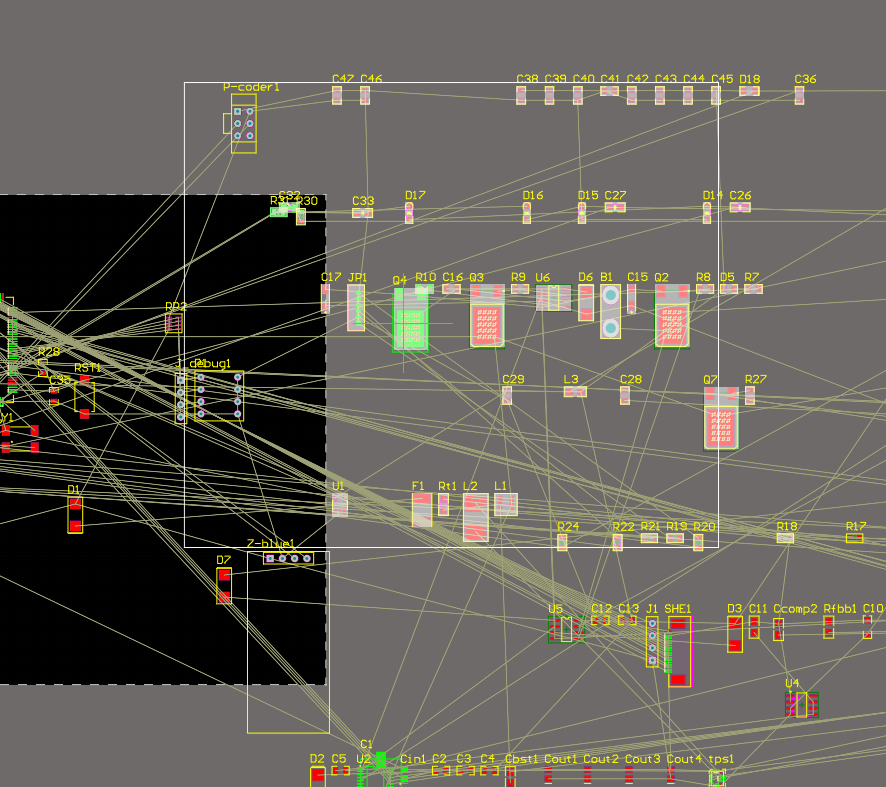

然后我切换了AD版本,换成AD20,问题依旧,但我发现移位问题是发生在我快速移动多个pcb器件时候。
在这里插入图片描述移动完成后就会出现该问题。

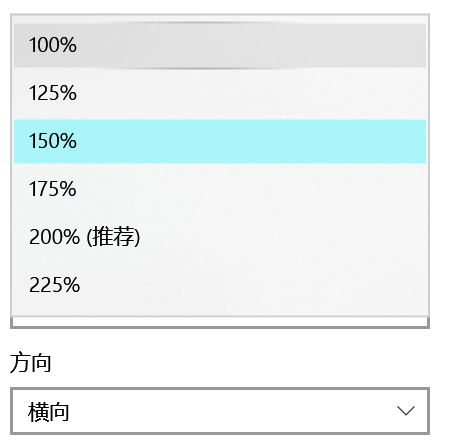

然后我尝试了关闭屏幕缩放,问题得到修复。
在这里插入图片描述
推测:AD在快速移动时候,由于移动距离过大,采用直接偏移XY坐标的方法,但是由于我使用了高分屏幕,使用了Windows缩放,导致出现致命BUG,而且只能重新创建pcb解决。

**

最终解决方法:

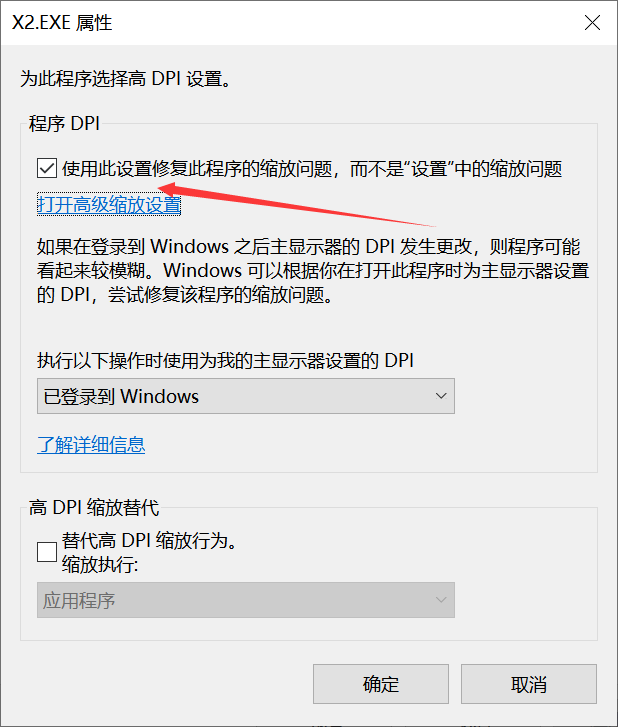

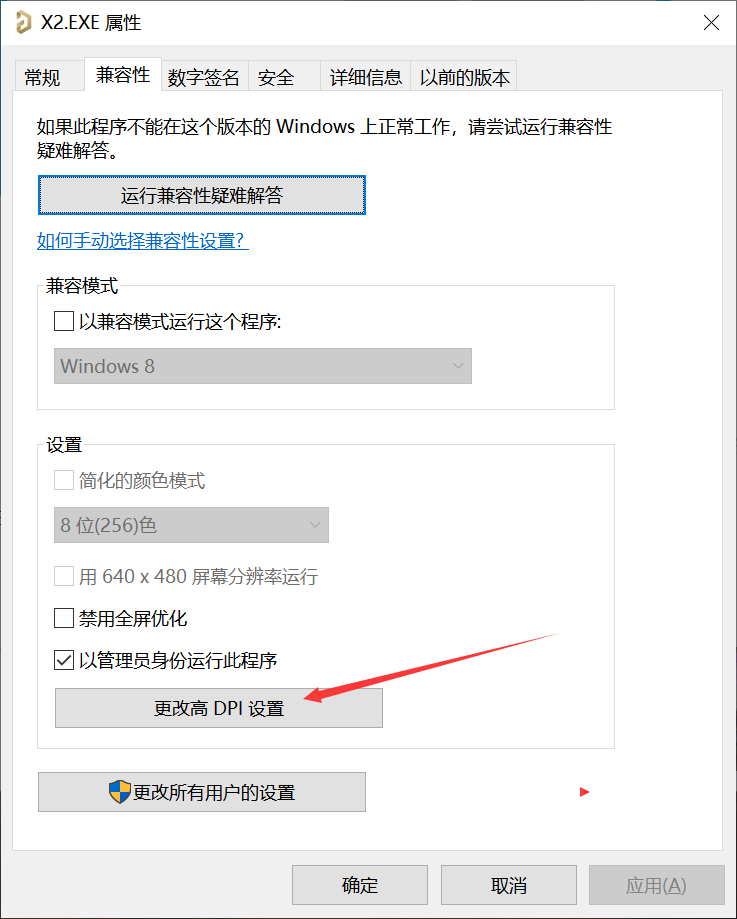

由于笔记本屏幕过小,因此缩放是必备,所以我采用了单独更改AD设置的方法。在AD启动的属性 兼容性里面更改高DPI设置**
在这里插入图片描述在这里插入图片描述在这里插入代码片
