文献笔记【六】

一：基本信息

标题：基于 UML 的文化中心设施管理系统的设计与实现
时间：2015
出版源：天津大学
文献分类：文献笔记

二：研究背景

文化中心是一个城市用于展示文化和艺术的首要场所。天津市文化中心是天津市最大规模的公共文化设施，集文化展示休闲与一体，包括博物馆、美术馆等各类建筑及文化广场。规范的基础设施的管理和维护对于文化中心的日常运行显得尤为重要。目前，天津市文化中心的设施管理仍采用人工分配、手工记录，业务流程不规范，责任不明确，导致效率低下，设施不能及时维修。因此，采用信息化、智能化的文化中心设施管理系统对其基础设施进行管理势在必行。
问题定义：文化中心设施管理系统的设计与实现
难点：基于 UML 的系统建模，三层架构，开发工具Liferay的使用
相关工作：1：系统功能分析
2：基于 UML 的系统建模
3：系统实现

三：具体内容

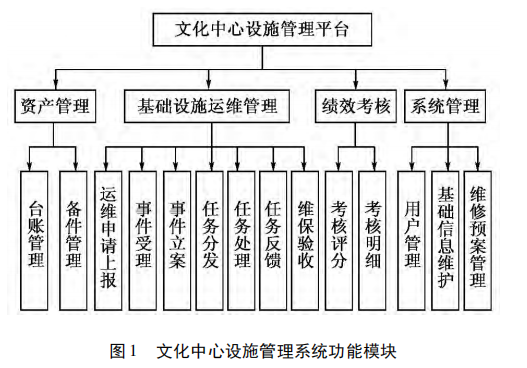

系统功能分析：

建模设计：

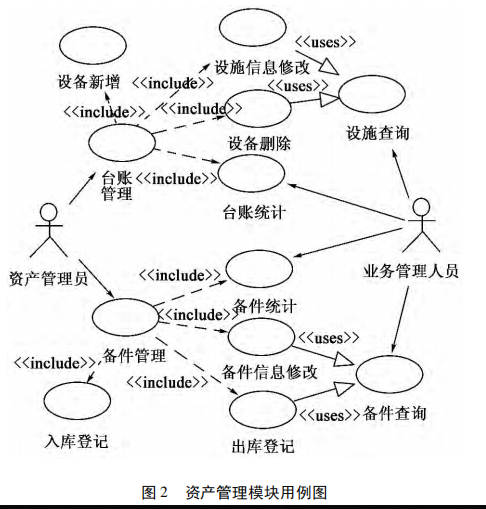

资产管理模块

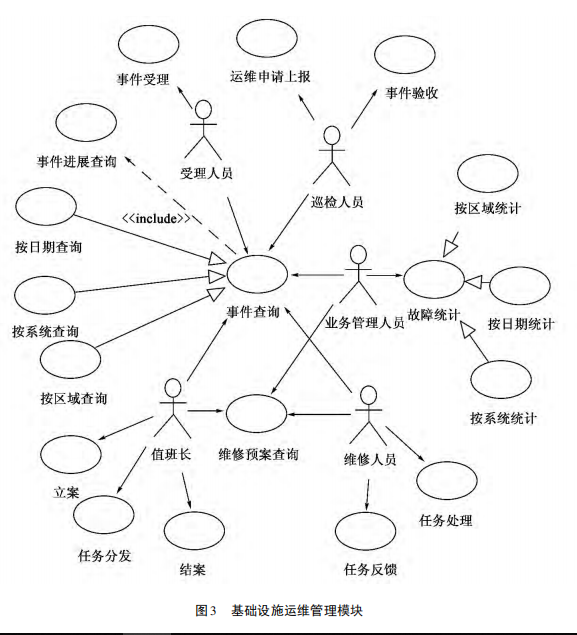

基础设施运维管理模块

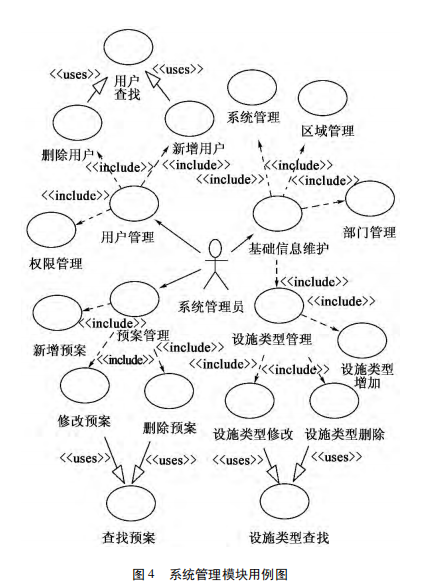

系统管理模块

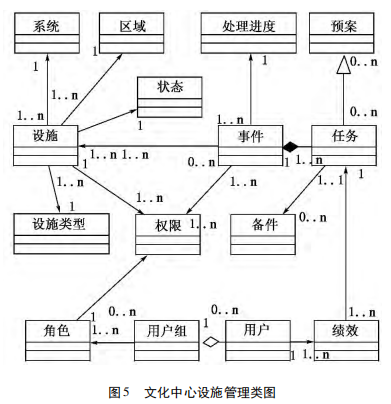

文化中心设施管理

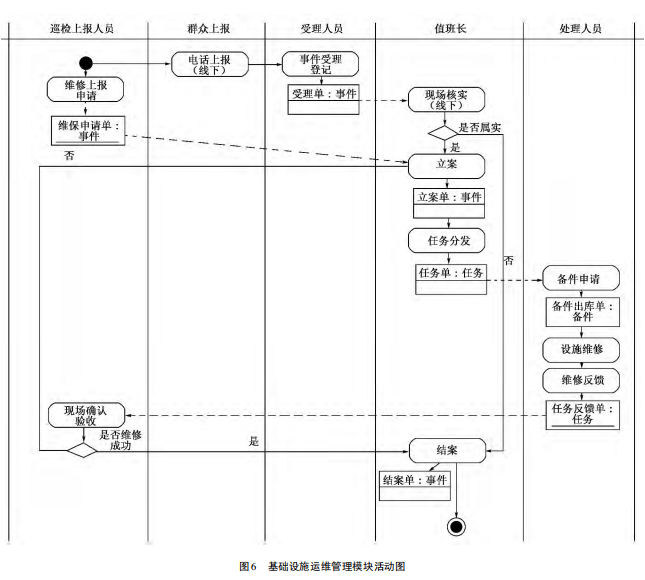

基础设施运维管理模块活动图

台账管理界面

四：结论

   基于 UML 对文化中心设施管理系统进行了系统建模，通过用例图、类图、活动图对系统的静态特性和动态行为进行了详细的分析与设计，UML的建模方式可以提高系统的软件重用和开发效率，更促进设施管理系统的研究和应用。系统采用 Liferay、Eclispe 作为开发工具实现了 B / S 模式下的文化中心设施管理系统，为不同角色提供了不同的操作界面、为文化中心的设施管理、提供了更为规范的流程、便捷的途径，大大提高了工作效率。

   评价：读完这篇文献，我受益匪浅，基本上掌握了如何去很好的使用UML以及其具体用法，也掌握了建模的基本流程和可能用到的开发工具和语言，很好的一篇文献。

 >>引用----邵博超，王文俊---基于 UML 的文化中心设施管理系统的设计与实现.[天津大学管理与经济学部;天津大学计算机科学与技术学院].2015年01期  39~43页
