1. 能够实现UML图的建模工具有哪些？
IBM： Rational Rose（要破解,一般都是用它）
StarUML
MS: Visio(比较在行的是流程图)
我用的是processOn画的UML
2.UML图常见的包括哪些图?
类图：描述类的信息(包括属性和方法),以及类和类之间的关系信息
用例图：站在系统用户(系统角色)的角度分析系统存在哪些功能
时序图：描述程序的执行过程,方法的调用过程,方法的返回值等信息(程序是一步一步怎么执行的,怎么调用的)很重要！
非常正规的公司可能会在系统设计的时候把这些东西给画出来
3.类图中类和类之间的6种关系
1.泛化关系 is a：cat is a Animal 类和类，接口和接口之间的继承
2.实现关系 like a：cooker like a FoodMenu(厨师像一个菜单，不是长的像的像)
3.关联关系 has a：I have a computer
4.聚合关系（是一个特殊的关联关系）: 整体和部分的关系，教室和学生，教室没了，学生可以存在，学生没了，教室也可以存在
5.组合关系（是一个特殊的聚合关系）: 整体和部分的关系, 人和心脏，无论哪方没有了，另一方也不会存活！
6.依赖关系：是所有关系中最弱的一种，通常体现在类和局部变量之间的关系

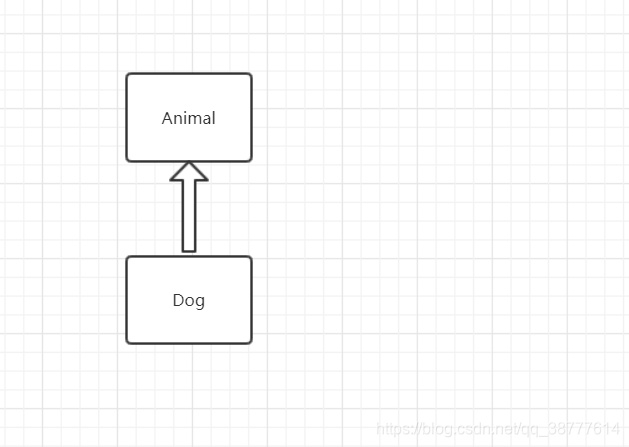

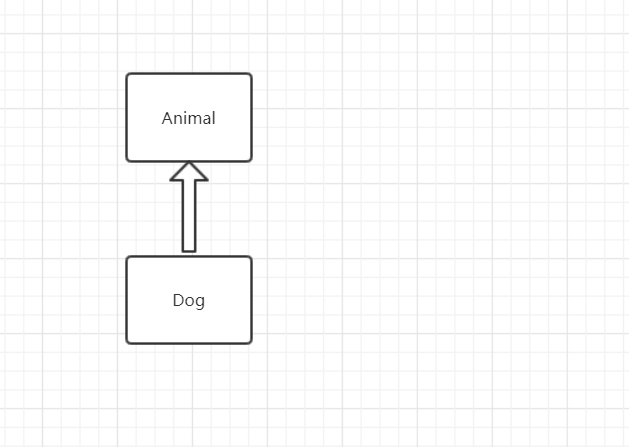

一：泛化关系：
class Animal{
}
class Dog extends Animal{
}

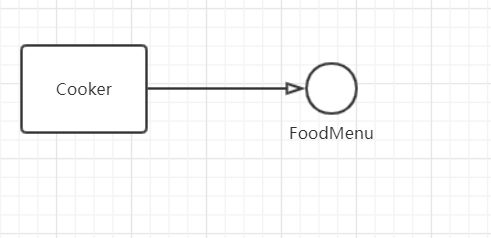

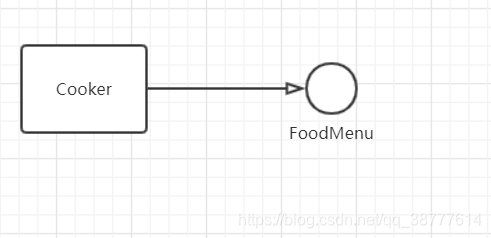

二：实现关系
interface FoodMenu{
}
class Cooker implements FoodMenu{
}

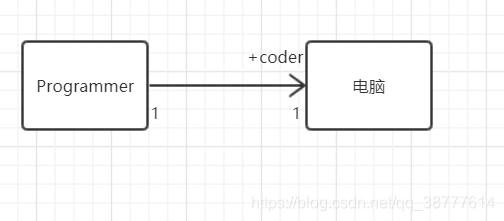

三：关联关系
3.1
//实线箭头表示通过Programmer可以找到Computer,Programmer中有一个computer的属性
class Programmer{
Computer coder;
}
class Computer{
}

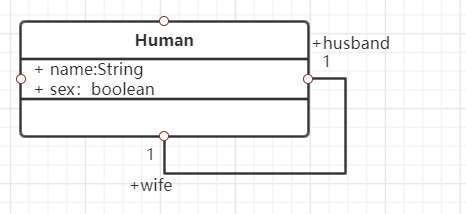

3.2: 自关联
class Human{
Human husband;
Human wife;
String name;
boolean sex;
}

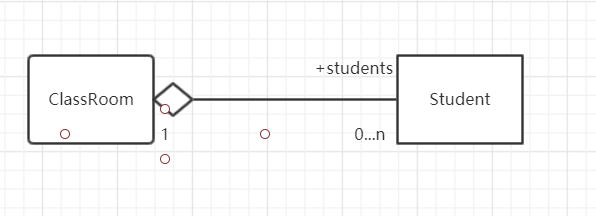

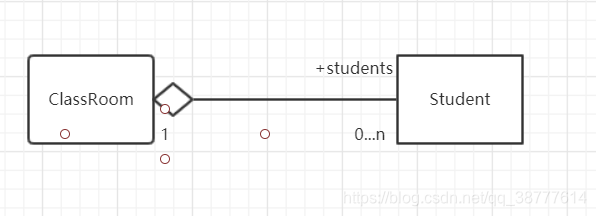

四：聚合关系
a.空心菱形指向整体的那个部分
b.1 和 0...n 表示1个教室对应多个学生
c. +student: 表示角色的名称
class ClassRoom{
List<Student> students;
}
class Student{
}

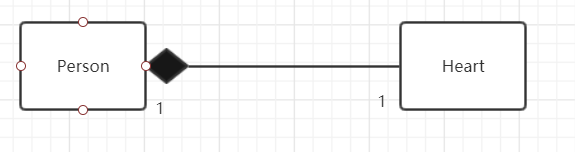

5.组合关系
class Person{
Heart heart;
}
class Heart{
}

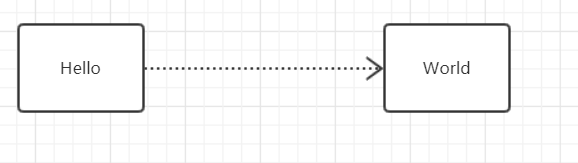

6.依赖关系：最弱的一种关系
class Hello{
public void test(){
World world = new World();
}
}
class World{
}
