0 Ω

零欧姆电阻又称为跨接电阻器，是一种特殊用途的电阻，0欧姆电阻的并非真正的阻值为零，欧姆电阻实际是电阻值很小的电阻。

电路板设计中两点不能用印刷电路连接，常在正面用跨线连接，这在普通板中经常看到，为了让自动贴片机和自动插件机正常工作，用零电阻代替跨线。

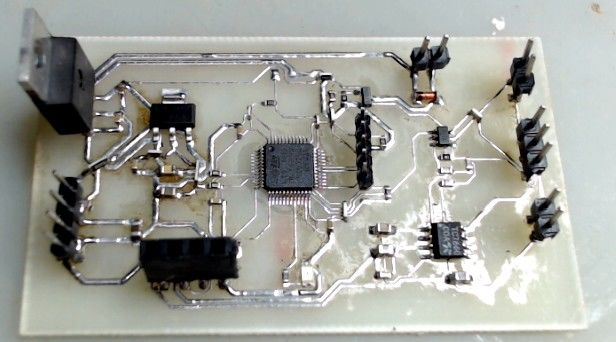

^{用在单面PCB板上做跨线的O欧姆电阻}

零欧姆电阻的作用总结可以包括以下作用：

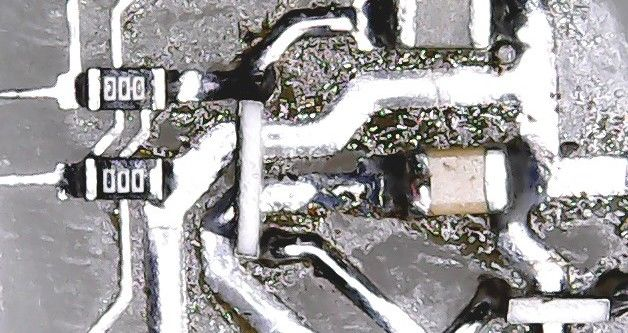

^{用在单面PCB板上}

^{做跨线的O欧姆电阻}

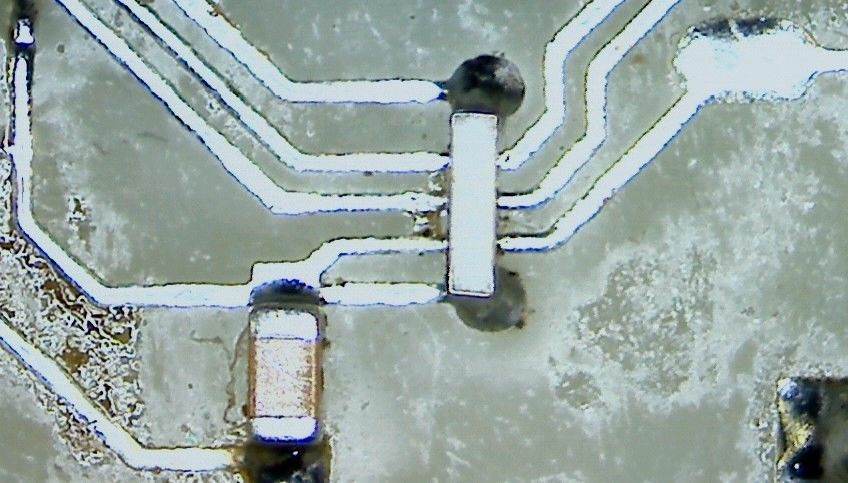

^单面PCB板

零欧姆电阻可以承受多少电流？　设计电路经常要用零欧姆电容，一般根据线路电流来选择电阻额定功率，那0欧姆一般选多少合适？

一般的0欧姆电阻的实际阻值在50毫欧左右＋－5%的偏差。所以根据额定功率，你就可以计算出来，它的额定电流了。

^{鼠笼智能车}

对于每种封装的O欧姆电阻具体可以通过多大的电流，还需要根据电阻在PCB板上的散热情况来决定。

下面分别测试了0603， 0805， 1206三种封装下，通过的电流和电阻两端之间的电压的关系。可以看到三种封装的电阻都在电流实际超过6A之后，电压开始快速上升。

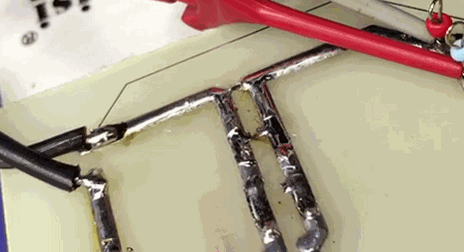

^{测试0欧姆电阻最大流经电流}

这说明电阻的温度也急剧增加，导致功耗也大幅度增加。0603电阻在电流增加到11.5A时烧毁，0805电阻在电流增加到12A时烧断，1206的电阻在12A时没有烧毁。

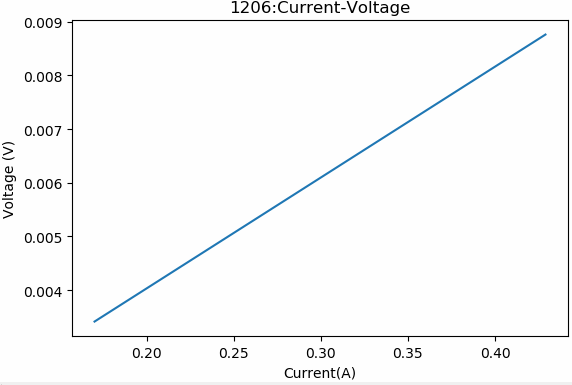

^{0603封装0欧姆电阻电流与电压之间的曲线}

^{0805封装0欧姆电阻电流与电压之间的曲线}

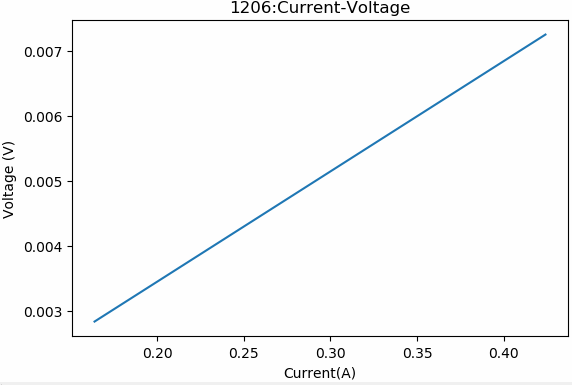

^{1206封装0姆电阻电流与电压之间的曲线}
