企业级网络架构: 综合项目和网络升级(NETWORK05----DAY26)

萝らか妹 提交于 2020-02-01 15:19:56

组建大型企业级网络:

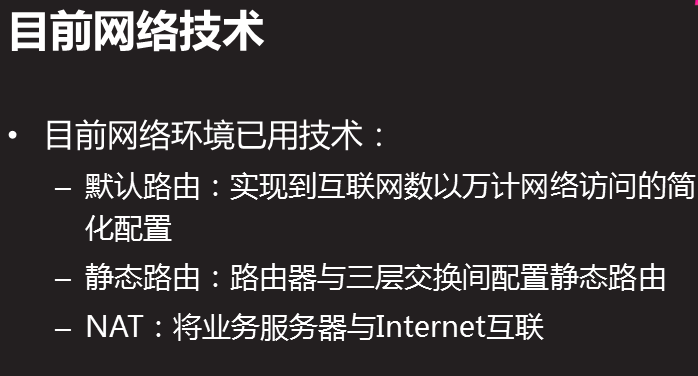

在这里插入图片描述
拓扑图:

1,添加4台s3700交换机
2,为每台交换机创建vlan10,20,30,40
3,将pc对应交换机的接口加入相关vlan
pc1–>vlan10 pc2–>vlan20
pc3–>vlan30 pc4,5–>vlan40
4,sw1~sw3 配置2~3接口为中继链路trunk
sw4 配置3~4接口为trunk
*配置完毕后使用display vlan检查
5,添加2个s5700交换机, 分别创建之前的4个vlan
6,配置sw5sw6的15接口为中继链路trunk
7,配置三层交换机的网关地址
sw5
vlan10 192.168.10.252/24
vlan20 192.168.20.252/24
vlan30 192.168.30.252/24
vlan40 192.168.40.252/24
sw6
vlan10 192.168.10.253/24
vlan20 192.168.20.253/24
vlan30 192.168.30.253/24
vlan40 192.168.40.253/24
8,连接线缆,使用pc测试同网段网络
9, 两台三层交换机配置vrrp,实现网关备份,并添加负载均衡效果
sw5 vlan10,20 主 vlan30,40 备份
sw6 vlan30,40 主 vlan10,20 备份

sw5:
in vlan 10
vrrp vrid 10 virtual-ip 192.168.10.254
vrrp vrid 10 priority 105
in vlan 20

display vrrp brief 查看结果

排错思路
1, 检查所有设备的ip地址与网关
2, 所有交换机是否创建4个vlan
3,所有交换机之间的链路是否为trunk
4,s3700交换机连接pc的接口是否加入到对应vlan


1, 添加ar2220路由器两台
2,配置路由器与三层交换机之间互联的ip地址
3,在三层交换机与路由器配置动态路由ospf,宣告自身直连网段
r1 宣告50,70
r2 宣告60,80
sw5宣告10,20,30,40,50,60
sw6宣告10,20,30,40,70,80

display ip routing-table | in /24 查看路由表
4, 添加链路聚合技术增强网络可靠与链路带宽

例如: sw4
clear configuration interface ethernet0/0/4 清空配置,恢复默认
interface e0/0/4
undo shutdown 开启接口
interface eth-trunk 1 进入并开启链路聚合接口
trunk-port e 0/0/4 0/0/5 捆绑4口与5口
port link-type trunk 再将链路聚合接口配置为trunk
port trunk allow-pass vlan all
