LoadRunner之Analysis合并图的应用

余生颓废 提交于 2020-01-29 18:20:30

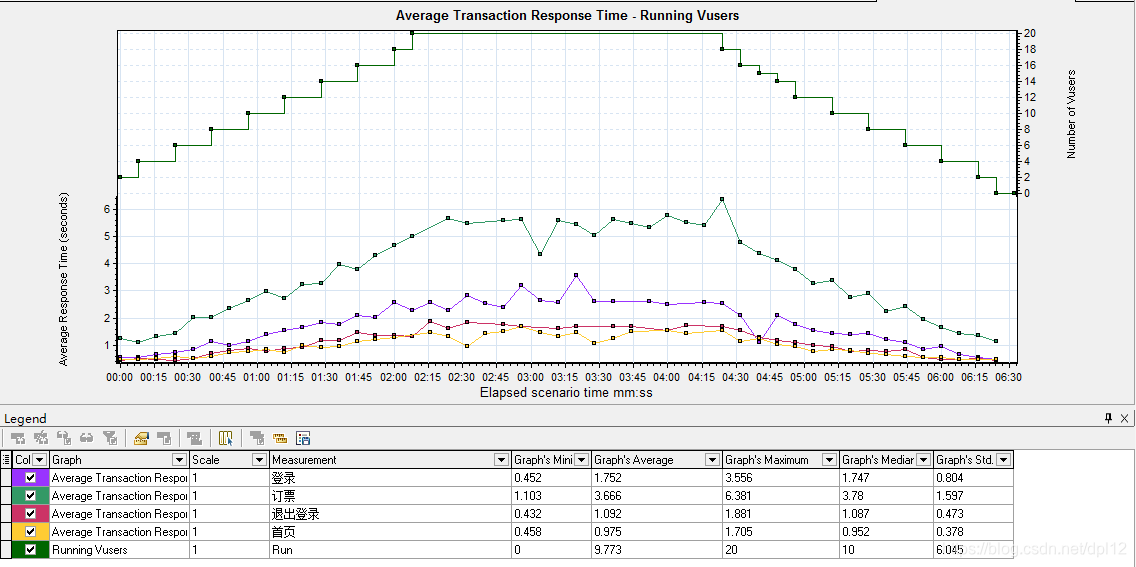

一、为什么要合并图表

说明:合并图表是为了更好的定位系统瓶颈,比如把虚拟用户运行图和平均响应事务时间合并,能直观体现虚拟用户数量
      对服务器处理事务产生的影响;

二、Analysis合并图

1. Running Vusers(虚拟运行用户)
2. Average Transaction Response Time(平均事务响应时间)

说明:在合并之前,我们先拿两张图来演示

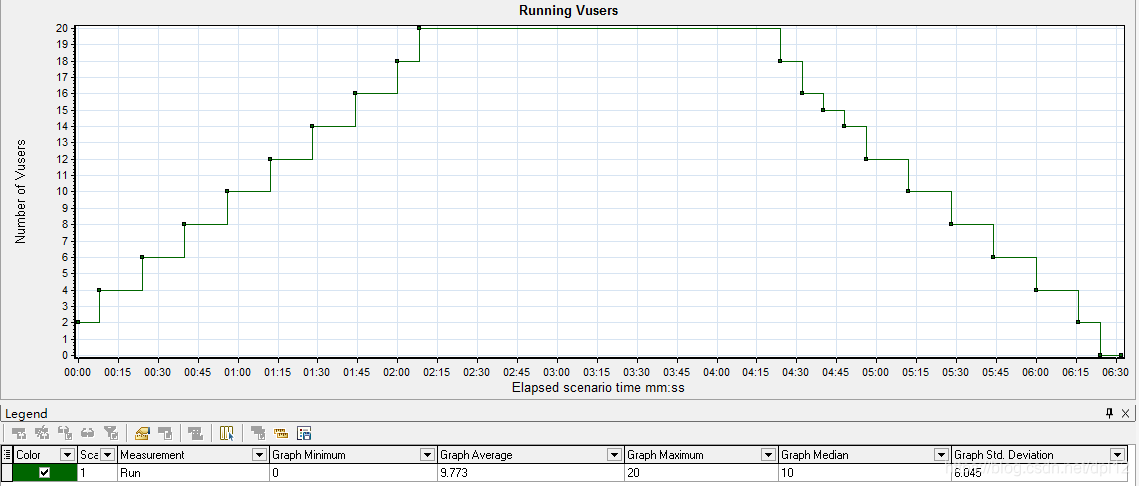

1). Running Vusers(虚拟运行用户)

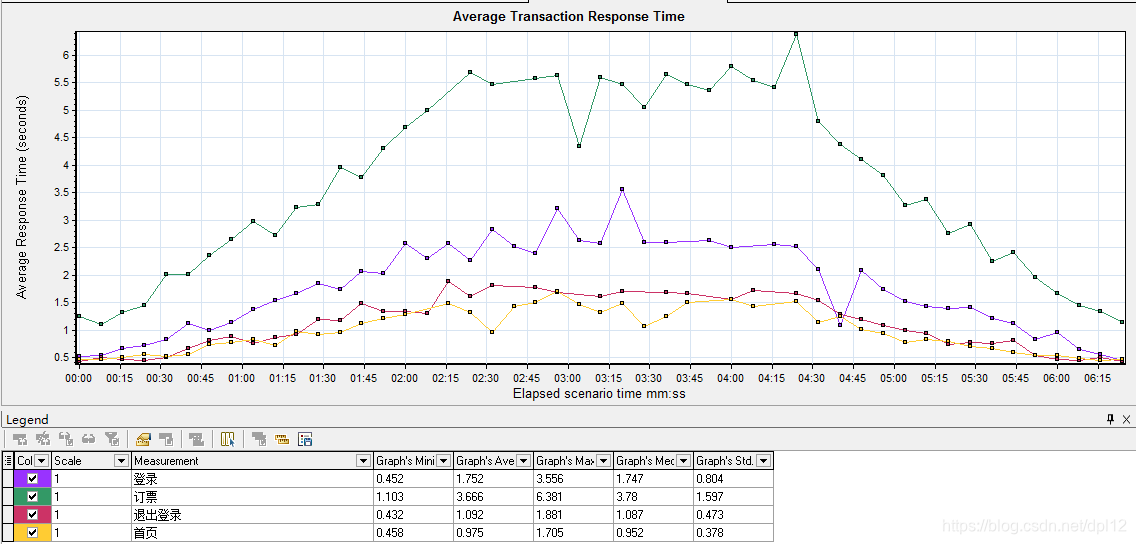

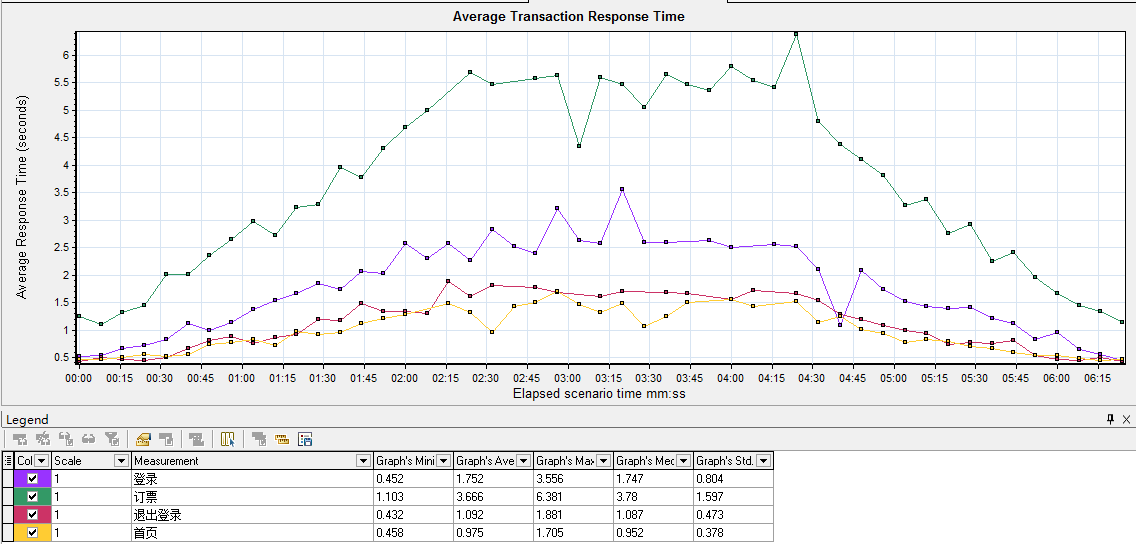

2). Transaction Response Time(平均事务响应时间)

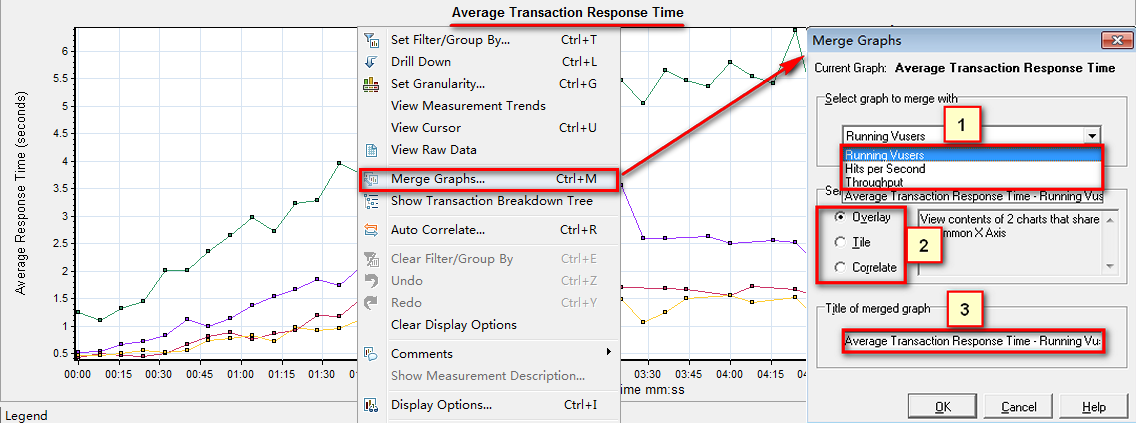

2.1 合并图操作说明

1. 操作说明:
    1). 打开合并选项菜单 (Ctrl+M 或者 在要合并的图表上点击鼠标右键->merge Graphs)
    2). 标1:选择要合并的图(并入) 如:Running Vusers
    3). 标2:选择并入的方式:
        (1). Overlay(叠加)
        (2). Tile(平铺)
        (3). Correlate(关联)

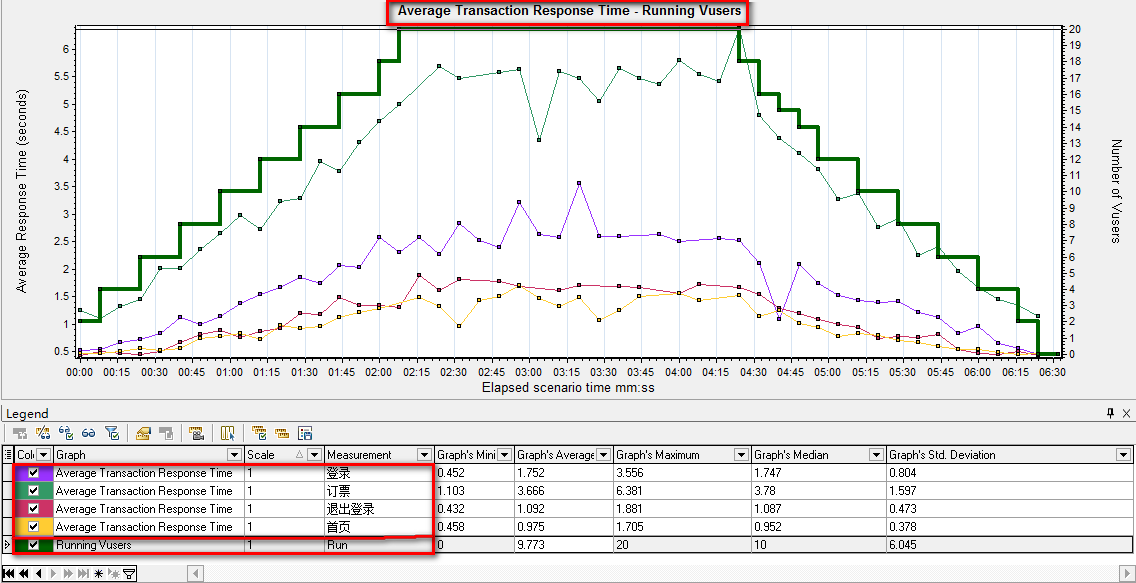

2.2 合并方式-Overlay(叠加)

说明:两个图使用相同的X轴,并入的图Y轴合并后在最右侧;

2.3 合并方式-Tile(平铺)

说明:两个图公用一个X轴,Y轴各自保持不变,并入图在上方;

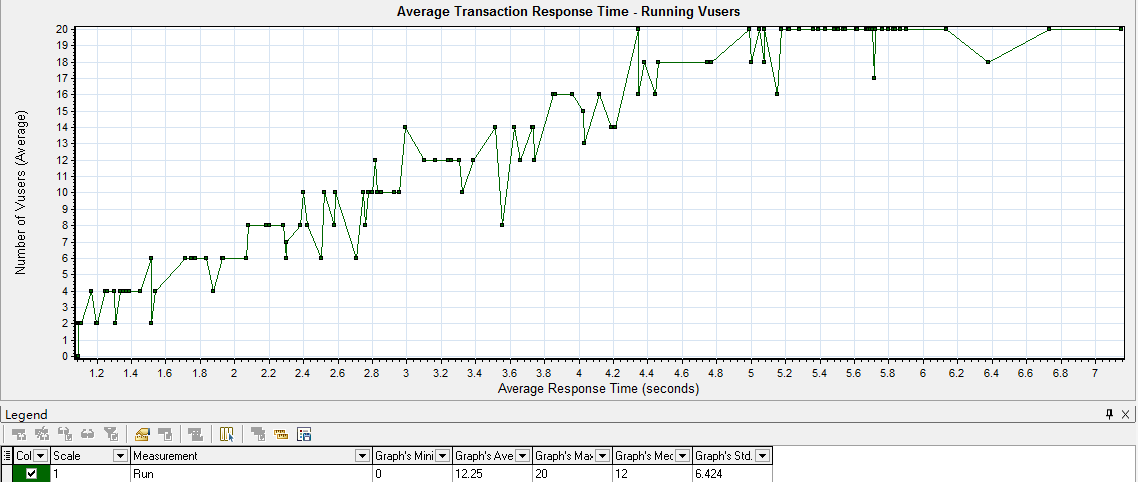

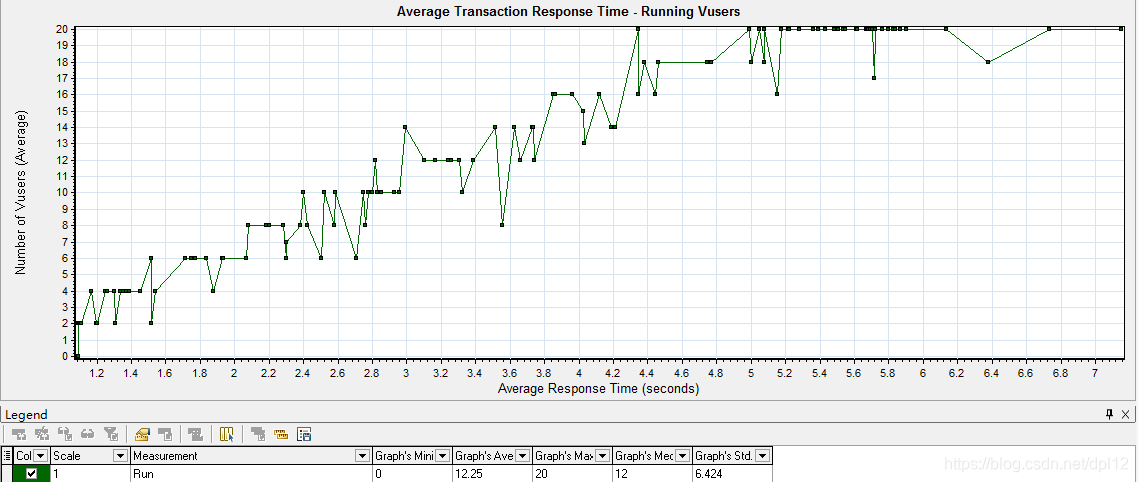

2.4 合并方式-Correlate(关联)

说明:
    1. 主图的Y轴变成合并后的X轴,合并图的Y轴,为合并后的Y轴;
    2. 合并的时候,需要把多余的线条给过滤掉,如:只留订票业务;
    3. 以上图为例,合并后,X轴为平均响应时间,Y轴为虚拟用户数;

提示:
    在实际工作中,除了以上三种合并方式外,瓶颈分析还有一种方法-自动关联;

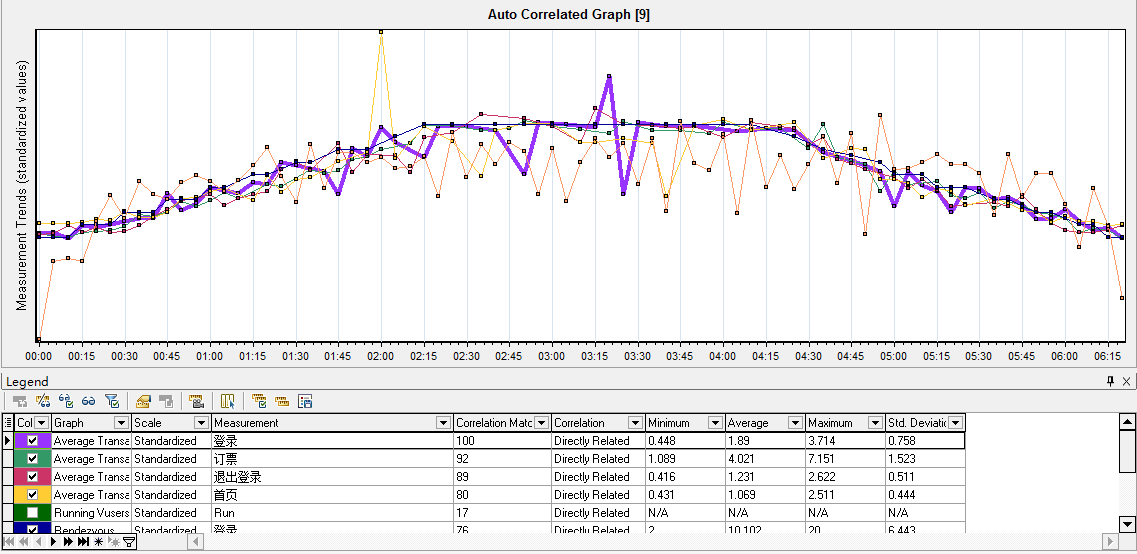

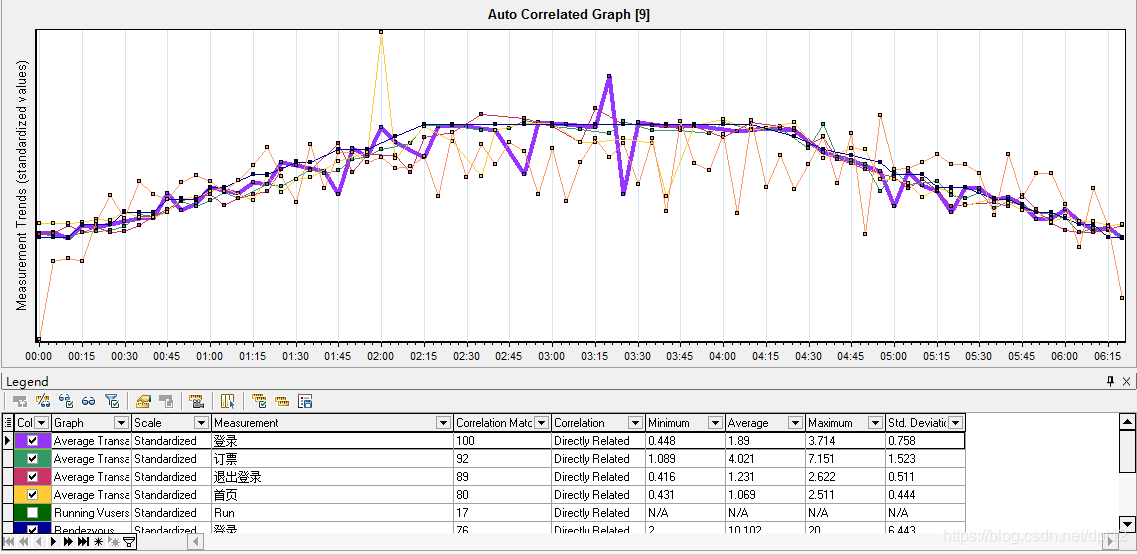

三、自关联应用

3.1 什么是自动关联?

说明:LoadRunner使用统计信息算法去关联相似事务波段的指标,从而来定位某一瓶颈是由那些指标引起的;

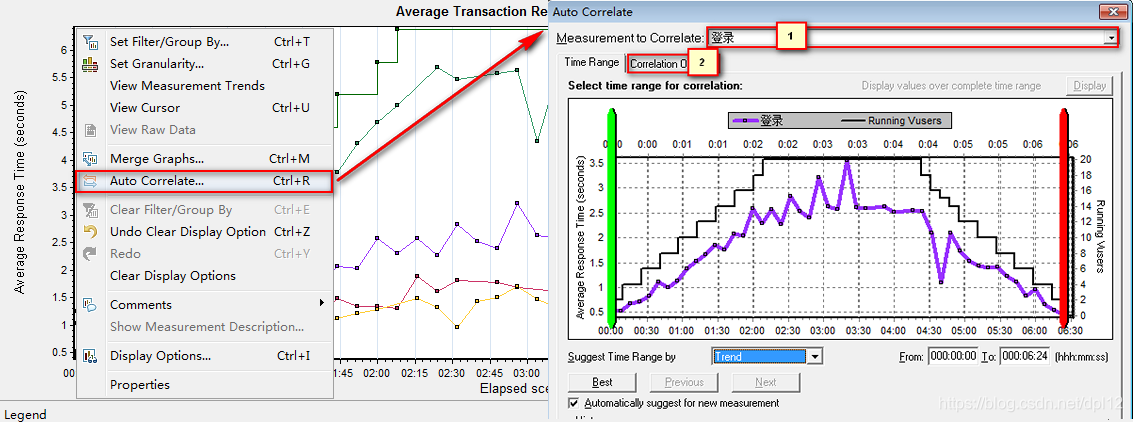

3.2 自关联 关联对象-登录事务

说明:
    1. 可以选择指定关注的时间段;
    2. 选项设置一般为默认;Feature(趋势)

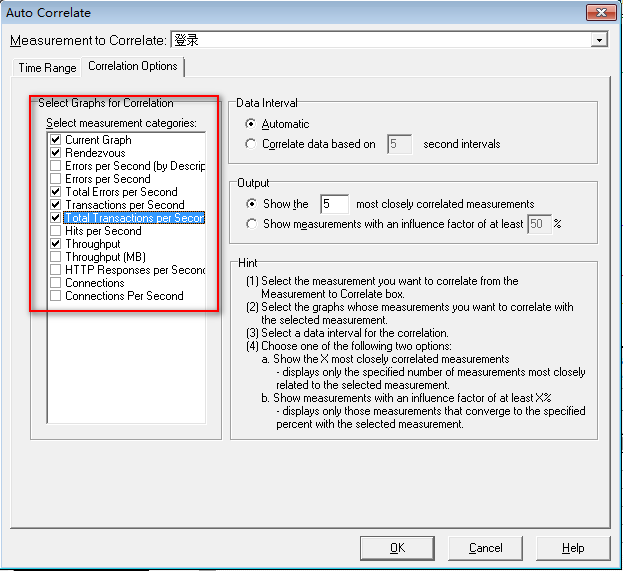

3.3 自关联 指定-匹配的度量指标

四、常用合并图表组合 说明

1. 平均事务响应时间与虚拟运行用户
2. 平均事务响应时间与吞吐量
3. 每秒点击数与吞吐量
4. 每秒点击数与平均事务响应时间

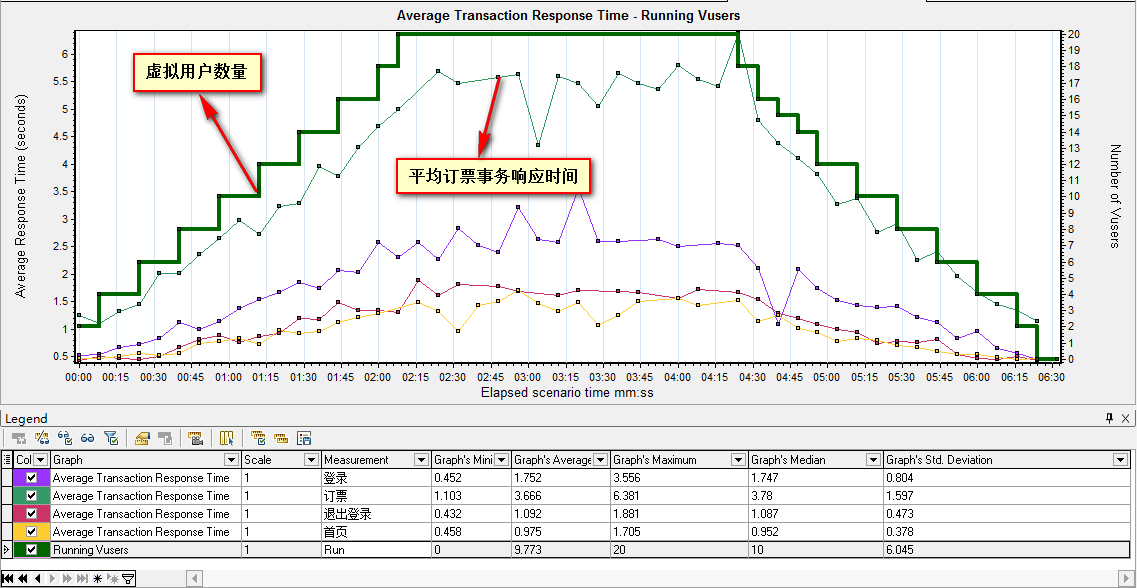

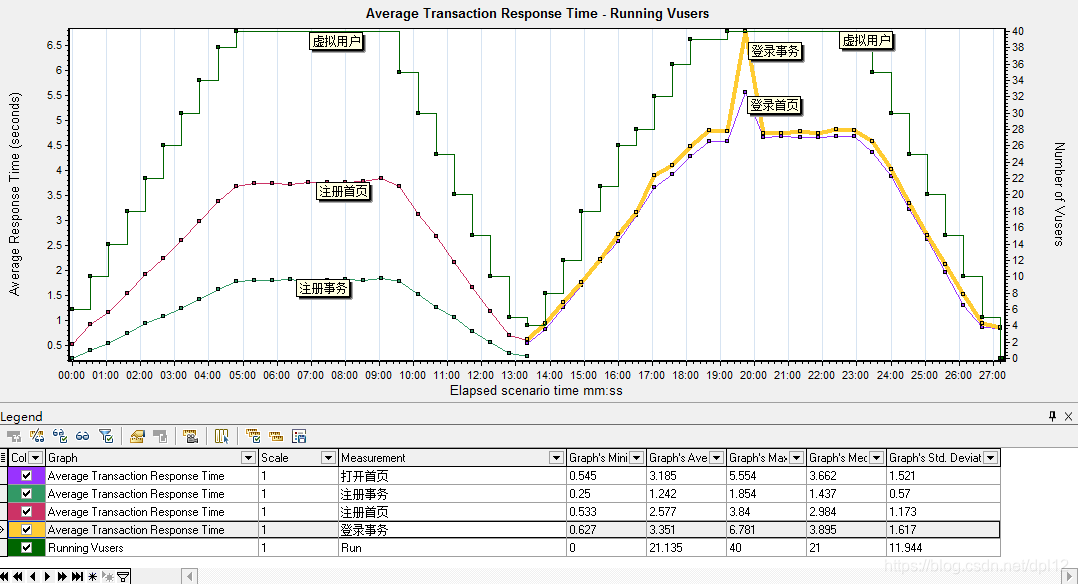

4.1 平均事务响应时间与虚拟运行用户 合并图

1. 说明:平均事务时间和运行用户图合并能直观体现 虚拟用户数对不同事务的影响

2. 分析:
    1. 从上图看出,虚拟用户数对登录事务的影响明显高于注册事务;首先确定一点,应用服务器对40用户并发请求处理是没
       有问题的。
    2. 如果需求登录40并发<=3秒的话,需要进一步结合页面组件细分图及每秒点击率来分析

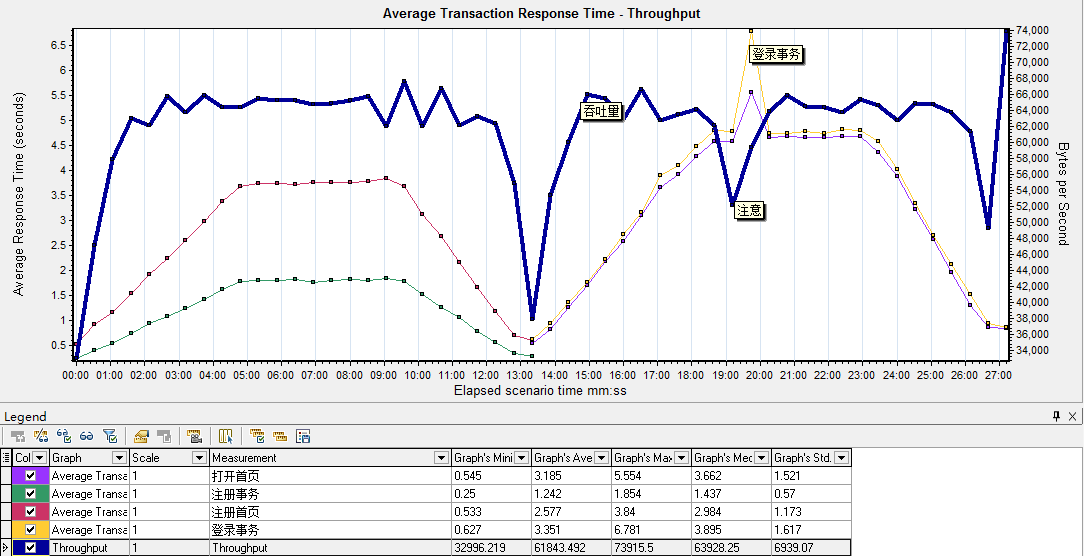

4.2 平均事务响应时间与吞吐量

1. 说明:平均事务响应时间与吞吐量结合,可以看出单个事务对吞吐量的影响

2. 分析:
    1. 从上图中看出,登录事务响应时间忽然拉长,系统吞吐量直线下降,说明,系统并不是因为总吞吐量的问题导致登录响
       应延长,基本确定是登录资源或登录业务代码问题;

    2. 具体是登录资源还是登录业务,需要结合页面组件细分图和每秒点击数来确定是那个问题;

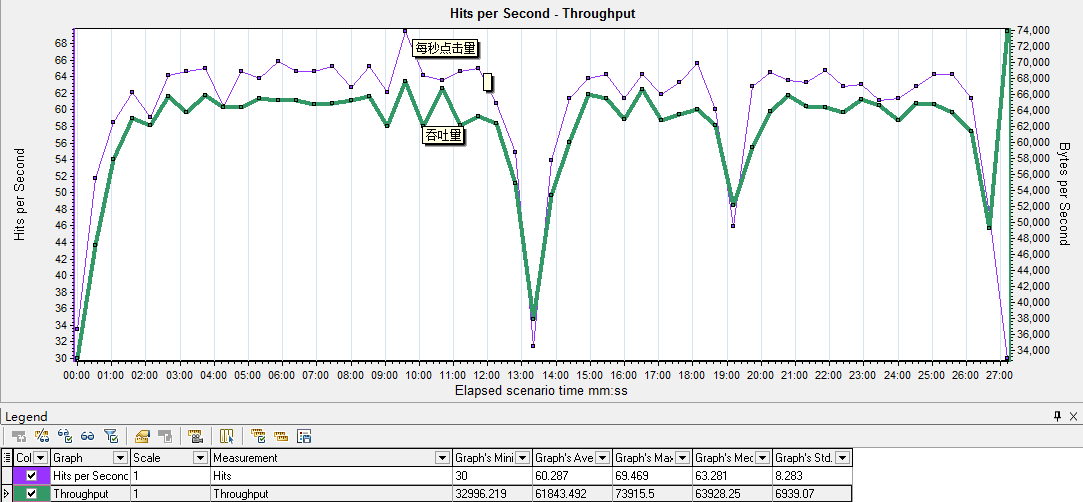

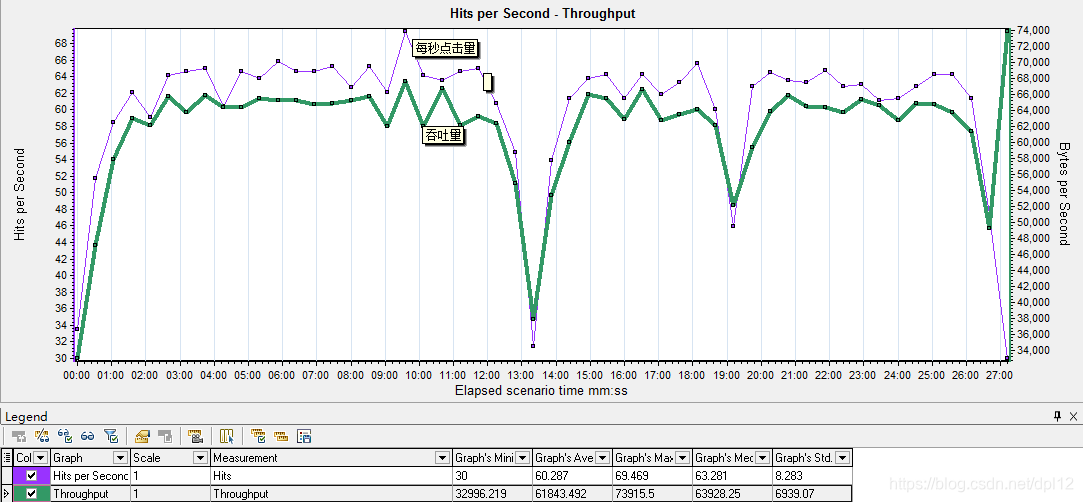

4.3 每秒点击率与吞吐量

1. 说明:正常情况下每秒点击率与吞吐量图形基本是一致的
2. 分析
    1. 吞吐量不正常那么说明,应用程序响应时间慢
    2. 点击量不正常那么说明,网络存在问题,需要检查网络相关报表
3. 提示:一般测试不同配置服务器性能时,这两张图合并最好用;

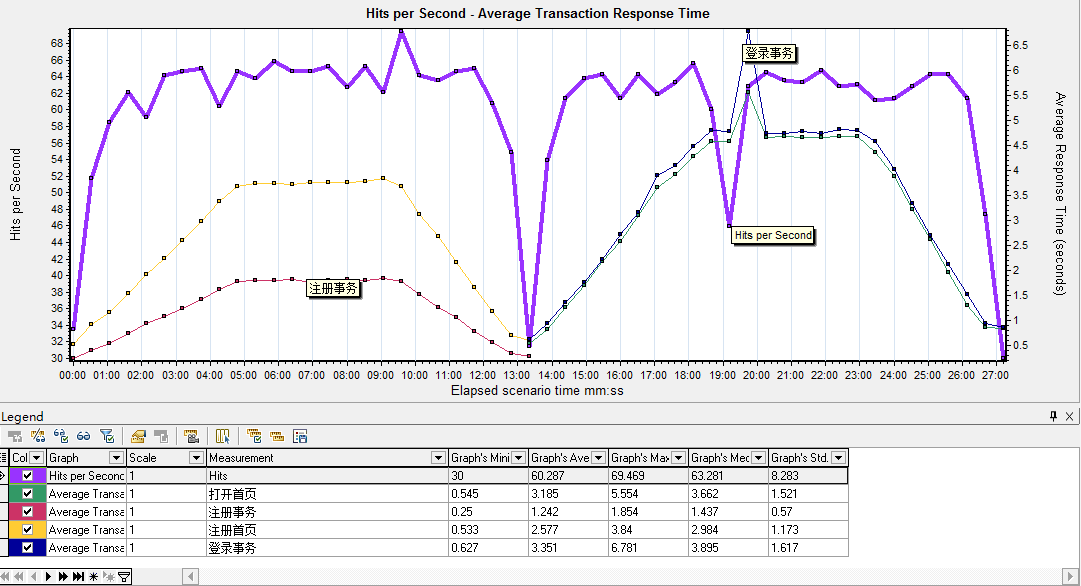

4.4 每秒点击数与平均事务响应时间

1. 说明:查看每秒点击数对事务的影响
2. 分析
    1. 每秒点击数对注册业务影响很小,注册业务最高每秒点击了69次
    2. 每秒点次数对登录业务影响很大,登录业务有请求异常缓慢,需要结合页面组件细分表来确认是那个组件请求
