数字电路—触发器(二)

笑着哭i 提交于 2020-01-23 10:32:46

上一篇见数字电路—触发器(一)

一、脉冲触发的触发器(主从SR和主从JK)

主从SR触发器

1、电路结构和工作原理

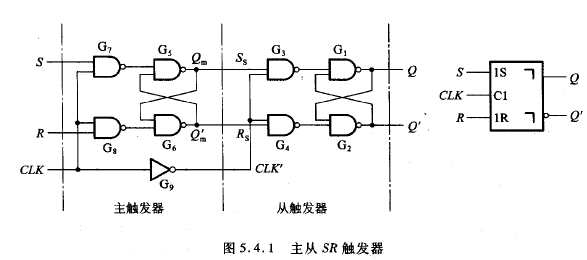

脉冲触发器的典型结构如下所示,是由两个同样的电平触发的SR触发器组成的。G1~G4组成的称为从触发器,G5-G8组成的称为主触发器,所以这个电路一般也被称为主从SR触发器

CLK=1时,G7和G8被打开,G3和G4被封锁,主触发器根据SR的状态翻转,从触发器保持原来状态不变。

CLK从1变为0时,G7和G8被封锁,此后,无论S、R的状态如何改变,在CLK=1的全部时间里,主触发器的状态不在改变。与此同时,G3和G4被打开,从触发器按照与主触发器相同的状态进行翻转。
在这里插入图片描述
2、特性表

下面是主从SR触发器的特性表。
在这里插入图片描述

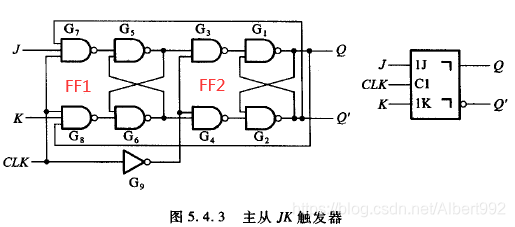

主从JK触发器

1、电路结构和工作原理

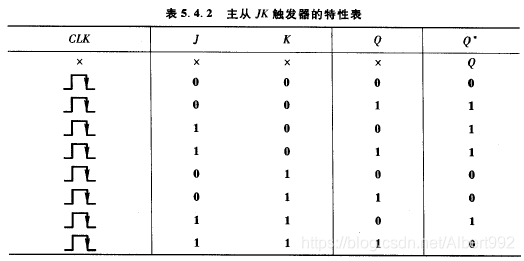

J=1,K=0,若CLK=1时FF1置成1(原来是0置成1,原来是1保持1),等CLK=0时,FF2随之置1,即Q*=1;

J=0,K=1,CLK=1时FF1置成0,等CLK=0时,FF2也被置成0,即Q*=0;

J=K=0,G7和G8被锁住了,状态不变,Q*=Q;

J=K=1,考虑两种,Q=0时,G8被锁住,CLK=1时,FF1被置1,等CLK=0时,FF2也被置1,即Q*=1;Q=1时,G7被Q’的低电平锁住,CLK=1时,FF1被置0,等CLK=0时,FF2也被置0,即Q*=0;可得到,J=K=1,Q*=QQ',CLK下降沿到达,触发器次态与初态相反。
在这里插入图片描述
在这里插入图片描述
2、动作特点

(1)CLK=1时,主触发器按S、R翻转,从保持。
(2)CLK下降沿到达时,主触发器保持,从按照主触发器的状态翻转。
主从SR触发器还是遵守SR=0的约束条件,JK无约束条件。

二、按逻辑功能分(SR、JK、T、D触发器)

SR触发器

特性方程
Q*=S+RQR'Q,约束SR=0

状态转化图
在这里插入图片描述

JK触发器

特性方程
Q*=JQJQ'+KQK'Q

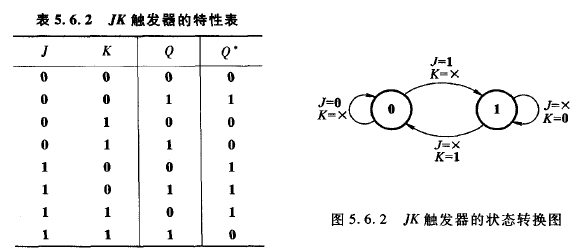

特性表及状态转换图
在这里插入图片描述

T触发器

特性方程
Q*=TQTQ'+TQT'Q

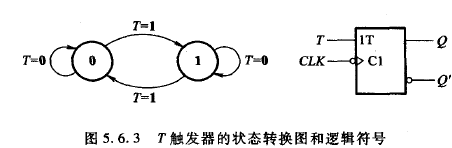

状态转换图及逻辑符号
在这里插入图片描述

D触发器

特性方程
Q*=DD

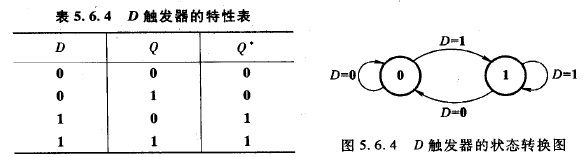

特性表及状态转换图
在这里插入图片描述
