  2. 连载：《企业网搭建及应用》-01 行政楼网络施工：XZL_CE-011

连载：《企业网搭建及应用》-01 行政楼网络施工：XZL_CE-011

由 天涯浪子 提交于 2020-01-23 00:11:26

XZL_CE-011

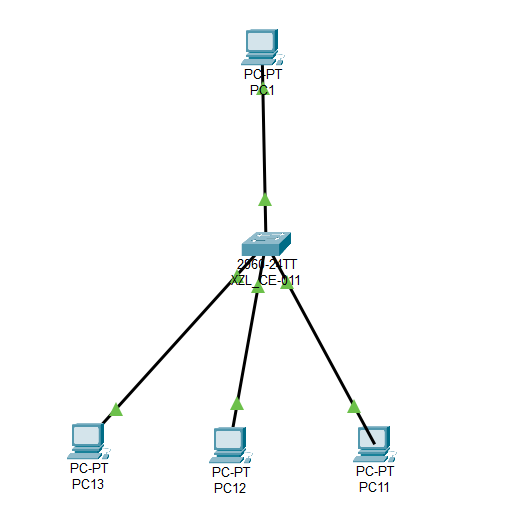

该部分的网络拓扑图如下：
PS：这个网络拓扑图是我弟弟画的……[旺柴]

在这里插入图片描述

0x00 恢复交换机出厂设置

enable
erase startup-config

0x01 配置管理IP地址和密码

enable
show running-config
configure terminal
hostname XZL_CE-011
interface vlan 1
ip address 10.0.1.11 255.255.255.0
no shutdown

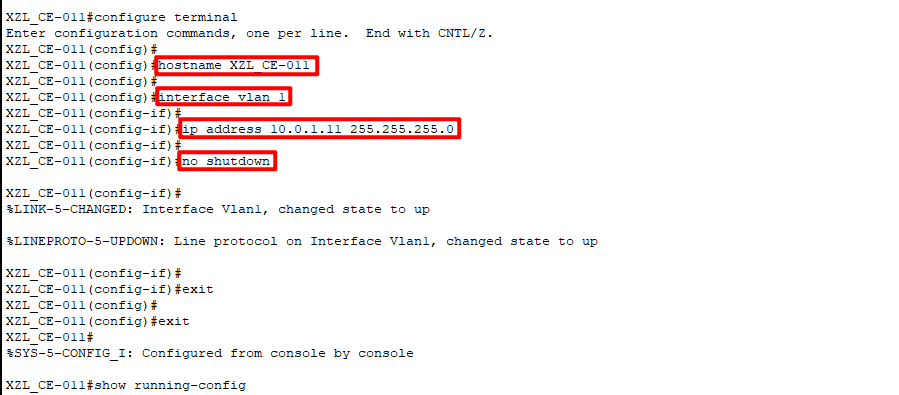

在这里插入图片描述

在这里插入图片描述

0x02 配置Telnet登录

enable # 进入特权模式
configure terminal # 进入全局配置模式
line vty 0 4 # 配置虚拟终端数量5个（0-4）
password ins1ght # 配置远程登录密码
login # 开启远程登录的密码验证机制
exit # 退出至全局配置模式
enable password ins1ght@ABC
exit # 退出至特权模式

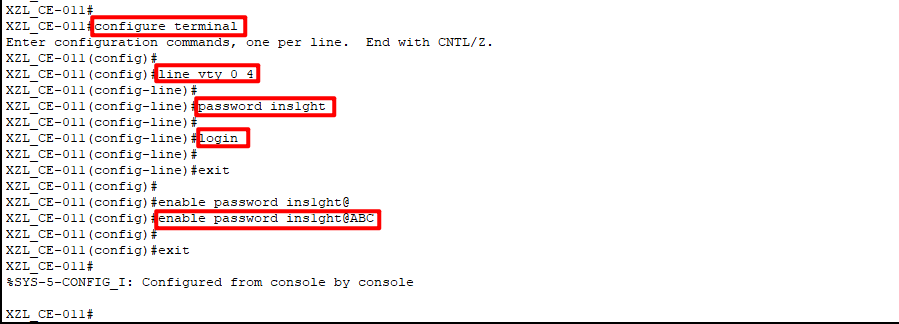

在这里插入图片描述

0x03 配置PC的IP

PC11

IP：192.168.10.2
子网掩码：255.255.255.0

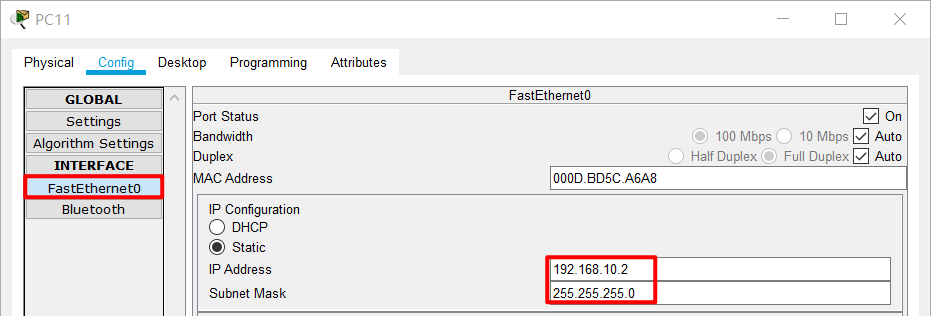

在这里插入图片描述

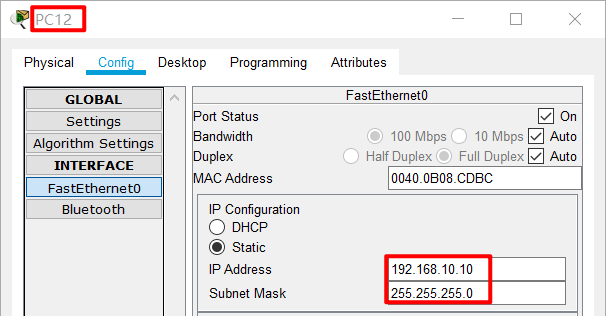

PC12

IP：192.168.10.10
子网掩码：255.255.255.0

在这里插入图片描述

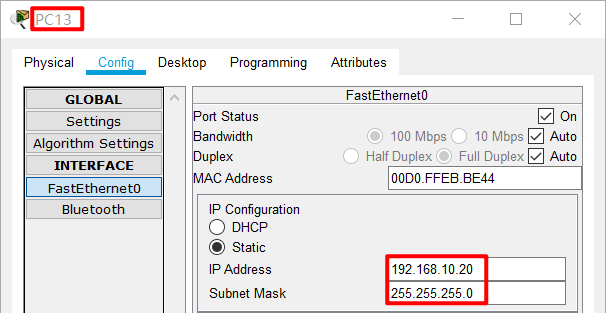

PC13

IP：192.168.10.20
子网掩码：255.255.255.0

在这里插入图片描述

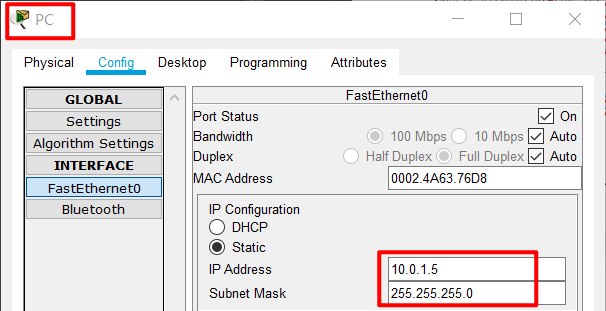

PC

IP：10.0.1.5
子网掩码：255.255.255.0

在这里插入图片描述

0x03 测试Telnet登录

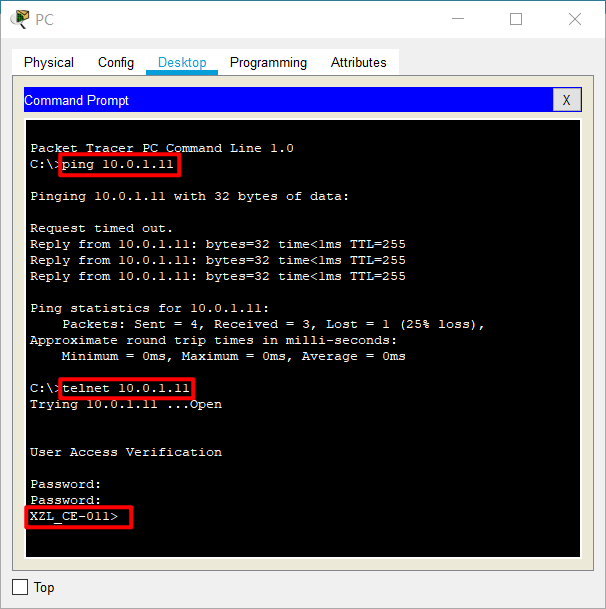

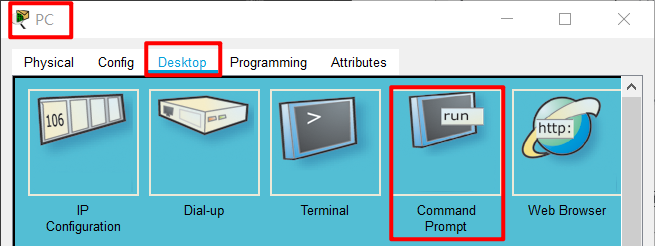

使用PC提供的Command Prompt进行测试

在这里插入图片描述

在这里插入图片描述

0x04 划分VLAN10并添加端口

在这里插入图片描述
划分VLAN10

enable

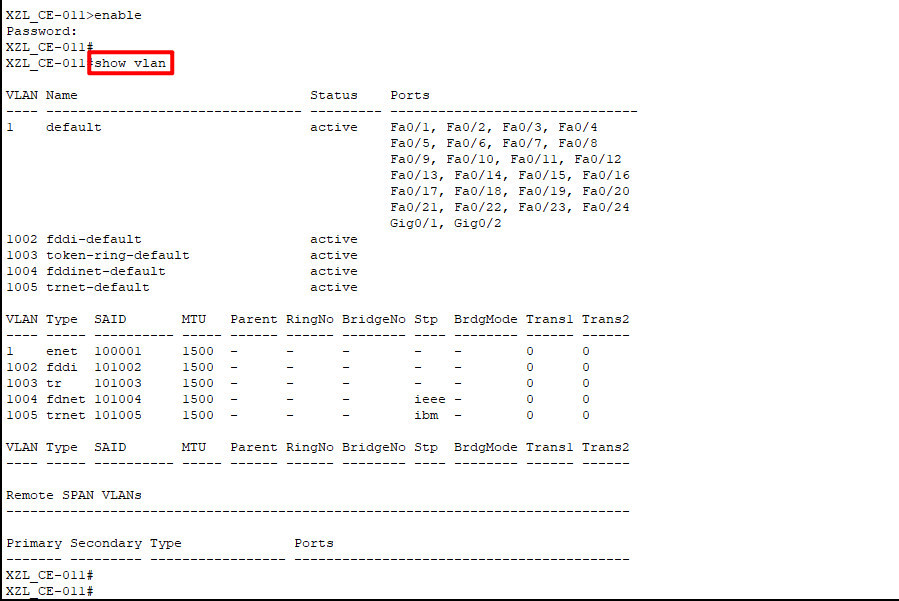

show vlan
configure terminal

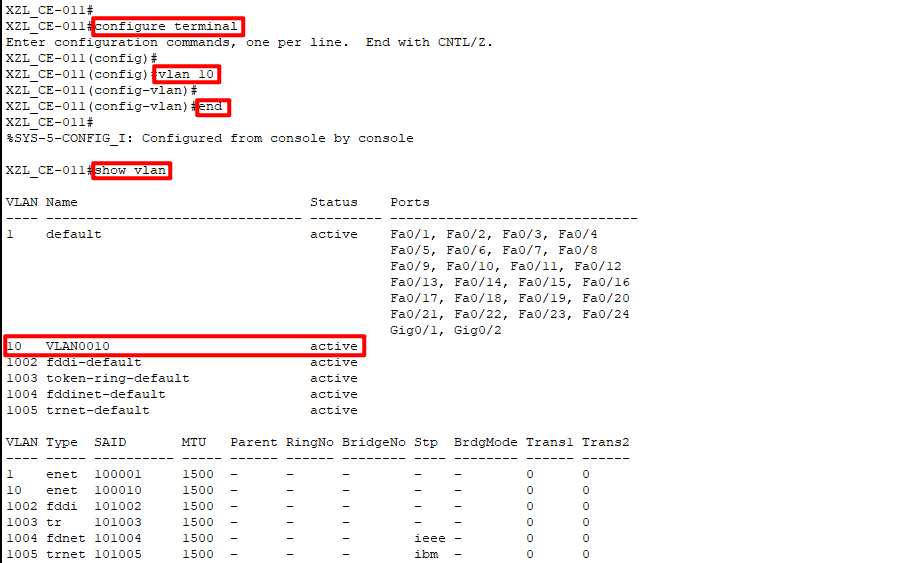

vlan 10
end
show vlan

在这里插入图片描述

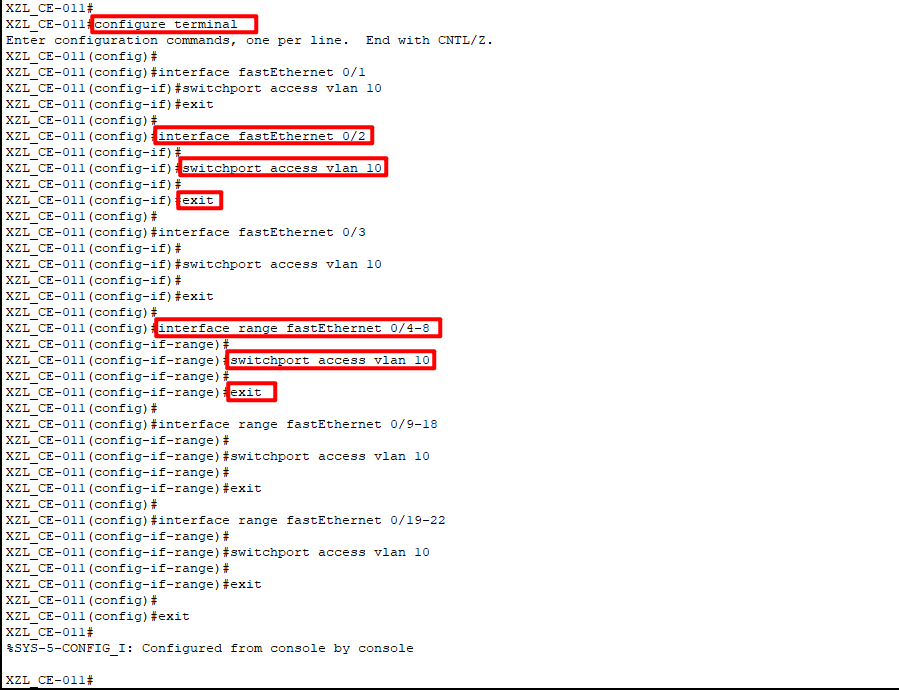

添加端口

configure terminal
interface fastEthernet 0/1
switchport access vlan 10
exit
interface range fastEthernet 0/19-22
switchport access vlan 10
exit

在这里插入图片描述

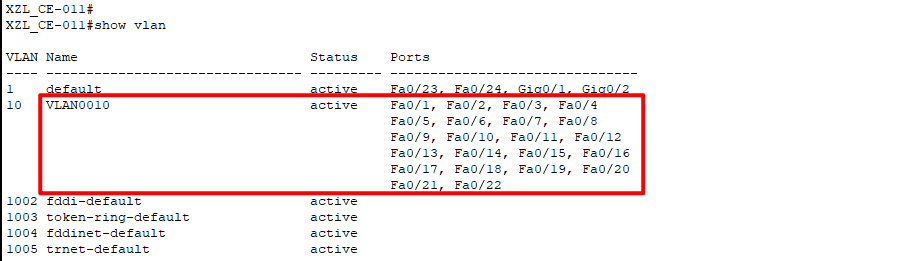

查看端口添加结果

在这里插入图片描述

0x05 验证各PC间的连通性

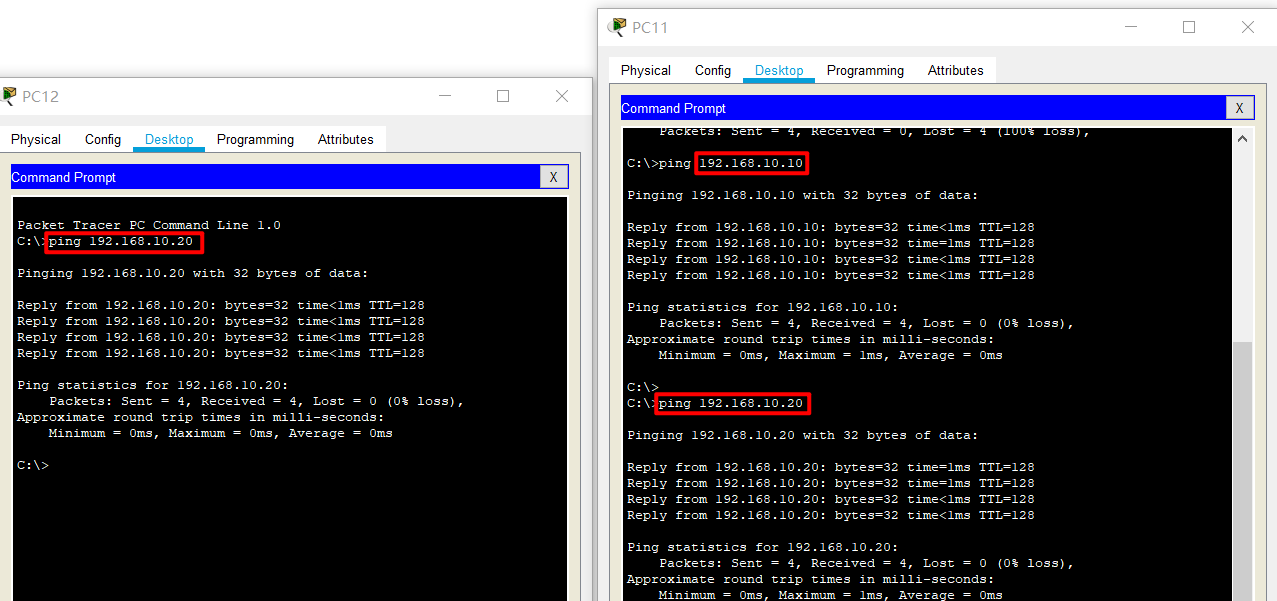

PC11\PC12\PC13互Ping结果

在这里插入图片描述

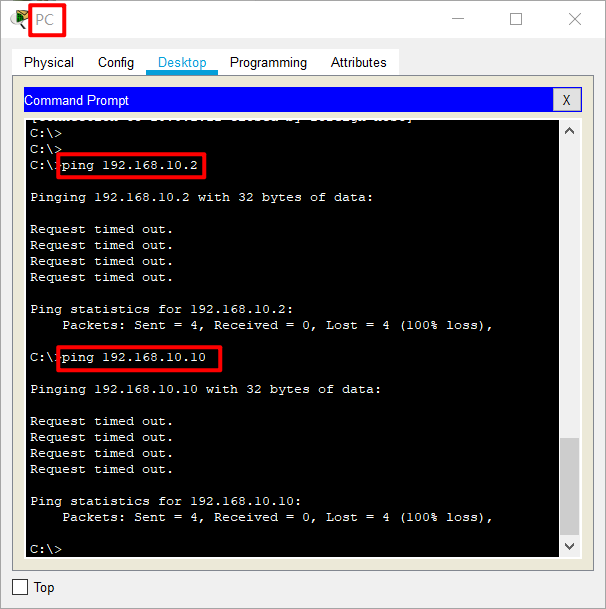

PC\PC11\PC12 Ping结果

在这里插入图片描述
