名词

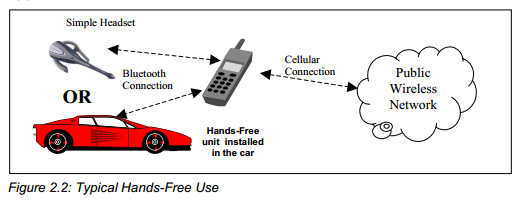

AG（Audio Gate）音频网关—音频设备输入输出网关（一般手机、车载等）
HF（Hands Free）免提—该设备作为音频网关的远程音频输入/输出机制，并可提供若干遥控功能（耳机等c）。

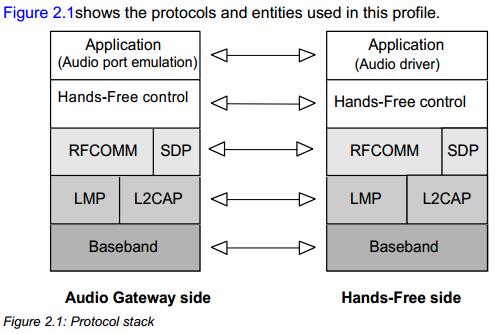

协议栈

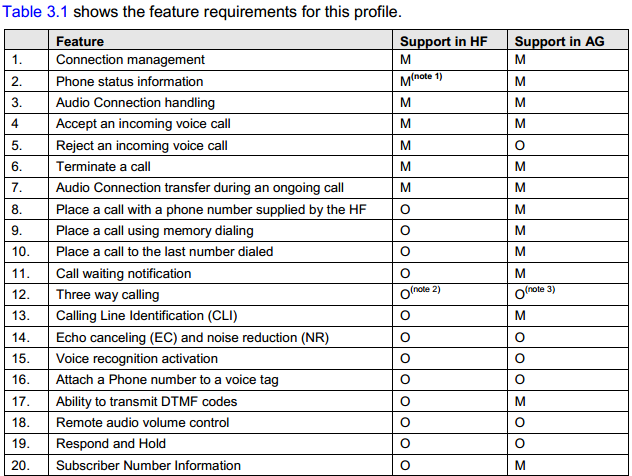

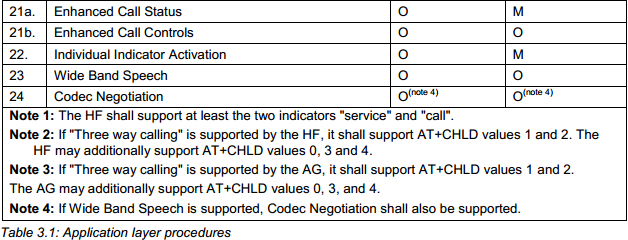

AG和HF需要支持的功能

1.HF control通信流程

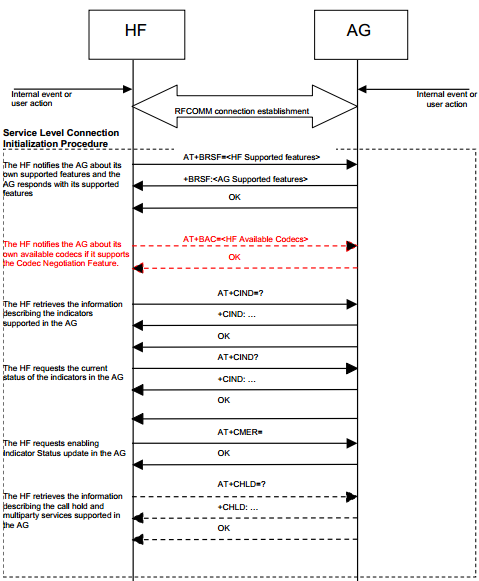

1.1 Service Level Connection

AG和HF均可以通过内部或者用户事件发起Service Level连接建立。Service Level Connection建立的前提是RFCOMM已经建立。同样RFCOMM的建立发起者可以是AG或者HF。

支持能力交换

首先HF发送AT+BRSF=< HF supported features >给AG，目的是首先通知AG其具有的功能，其次接收AG返回的其自身的BRSF功能。

Codec协商

如果HF支持Codec Negotiation特征，其会查看AG返回的BRSF中是否也支持该特性，如果都支持该特性，则HF将发送AT+BAC=< HF available codecs >命令给AG以告知其可用的codec。

AG Indicator

    HF从AG接收到的BRSF，可以知道AG支持的Indicator，并按顺序排好，这是因为根据3GPP 27.007规范，AG可以支持Hands-Free不支持的profile。HF使用AT+CIND=?测试命令接收AG支持的indicator以及它们的次序。
    当HF获得必须的Indicator和它们的次序，它将通过AT+CIND?命令取得AG端正在使用indicator的状态。

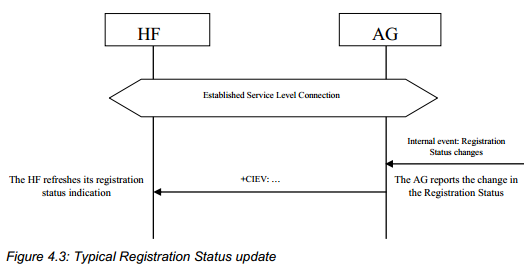

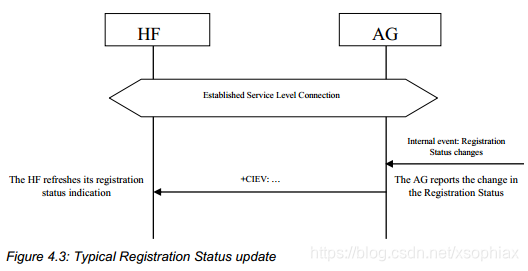

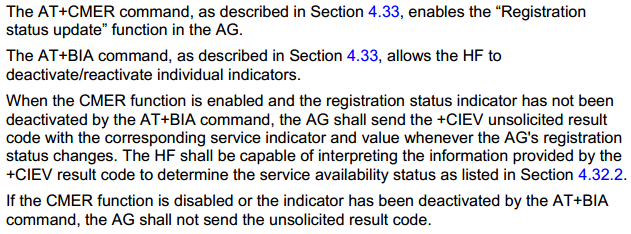

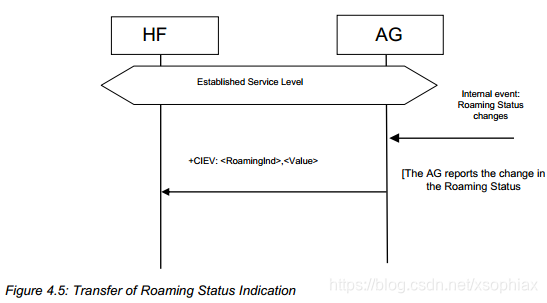

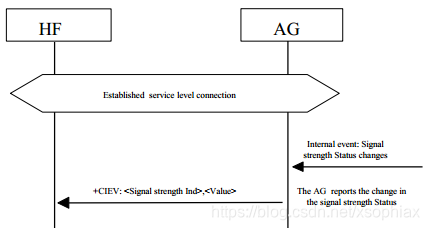

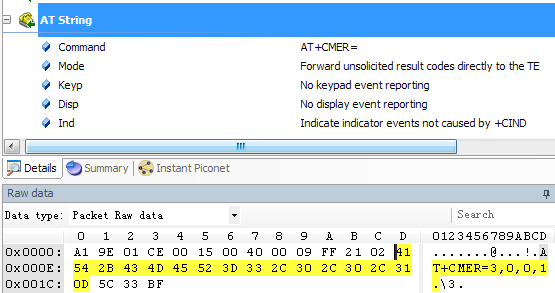

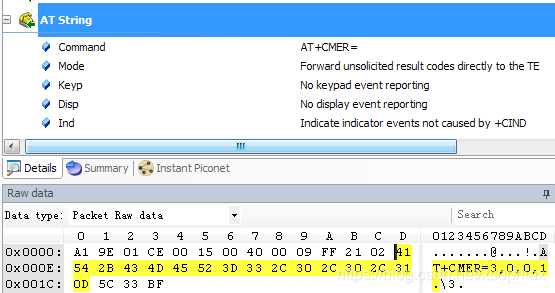

    当HF取得AG的indicator后，HF会使用AT+CMER使能AG的indicator状态跟新功能，AG会返回OK作为应答。当service，call或者call建立状态发生时，AG将发送和indicator相关的+CIEV结果码给HF。HF根据收到的+CIEV码来跟新其自身内部的indicator。
    AG侧会一直保持indicator状态跟新功能使能直到收到AT+CMER指示其关闭或者HF和AG端的Service Level Connection连接断开。
    当HF使能AG的indicator状态跟新，如果AG和HF都支持呼叫等待（Call waiting）和3方通信（3-way calling）。HF将发送AT+CHLD=?测试命令取得AG是如何支持这种功能的。如果HF或者AG其中之一不支持三方通信，AT+CHLD=?命令不会被发送。

HF Indicator

    如果HF支持HF indicator，其会查看AG是否支持HF indicator。
    如果HF和AG支持HF indicator特性，HF将发送AT+BIND=< HF supported HF indicators >通知HF侧支持的indicator，AG以OK应答。
    当AG接收到HF告知的HF indicator特性，HF将发送AT+BIND=?请求AG侧支持的HF indicator。AG将会以+BIND和以OK结尾的应答。
    当HF接收到AG支持的HF indicator，HF将会发送AT+BIND?命令确定HF目前使能的HF indicator。AG将会一次或多次以+BIND应答和以OK结尾的应答。
    至此HF可能发送AT+BIEV命令告知AG其使能的HF indicator发生变化。
    AG可以使用+BIND使能或者禁止任何HF indicator。

End of Service Level Connection

    HF需要知道Service Level Connection被完全建立，这可以通过以下几个方式：
    当且仅当AG通过+BRSF命令告知HF其支持的HF indicator，在HF收到AG通过AT+BIND？命令发来的其支持的HF indicator可认为完全建立。
    当且仅当SDP服务发现AH和AG双方均支持“Call waiting and 3-way calling”，在HFAG通过AT+CHLD命令发来的其对呼叫等待和多方电话的支持，对这种情况，HF indicator不要设置该比特位，AG也不要在+BRSF命令中设置该比特位。
    在HF使用AT+CMER命令成功使能了“Indicator status update”功能，对这种情况SDP服务不应该设置“Call waiting and 3-way calling”比特位。
    如果HF收到AG通过indicator指示当前有电话时，HF查询AG的接听和保持状态来判断是否是未接听电话。
    同样AG侧Service Level Connection完全建立也有几种情况：
    当且仅当HF indicator在HF被设置且AG侧支持的indicator已经通过+BRSF命令应答，则AG以+BIND加OK结尾的命令应答其使能的HF indicator时可认为Service Level Connection完全建立。
    当且仅当“Call waiting and 3-way calling”比特在HF和AG的SDP服务中被置位，在AG通过+CHLD加OK结尾命令成功响应其对呼叫保持和多方电话支持时SLC会被完全建立。对这种情况，+BRSF不应该设置该HF indicator比特位。
    在AG成功响应AT+CMER命令。
