TCP/IP 基础知识

可以让多个用户共享一条线路

互联网由很多较小范围的网络组成，每个小网由 骨干网 和 末端网 组成

物理层 将二进制的0和1和电压高低，光的闪灭和电波的强弱信号进行转换
链路层 代表驱动
网络层
- 使用 IP 协议，IP 协议基于 IP 转发分包数据
- IP 协议是个不可靠协议，不会重发
- IP 协议发送失败会使用ICMP 协议通知失败
- ARP 解析 IP 中的 MAC 地址，MAC 地址由网卡出厂提供
- IP 还隐含链路层的功能，不管双方底层的链路层是啥，都能通信
传输层
- 通用的 TCP 和 UDP 协议
  - TCP 协议面向有连接，能正确处理丢包，传输顺序错乱的问题，但是为了建立与断开连接，需要至少7次的发包收包，资源浪费
  - UDP 面向无连接，不管对方有没有收到，如果要得到通知，需要通过应用层
会话层 以上分层
- TCP/IP 分层中，会话层，表示层，应用层集中在一起
- 网络管理通过 SNMP 协议

发包过程

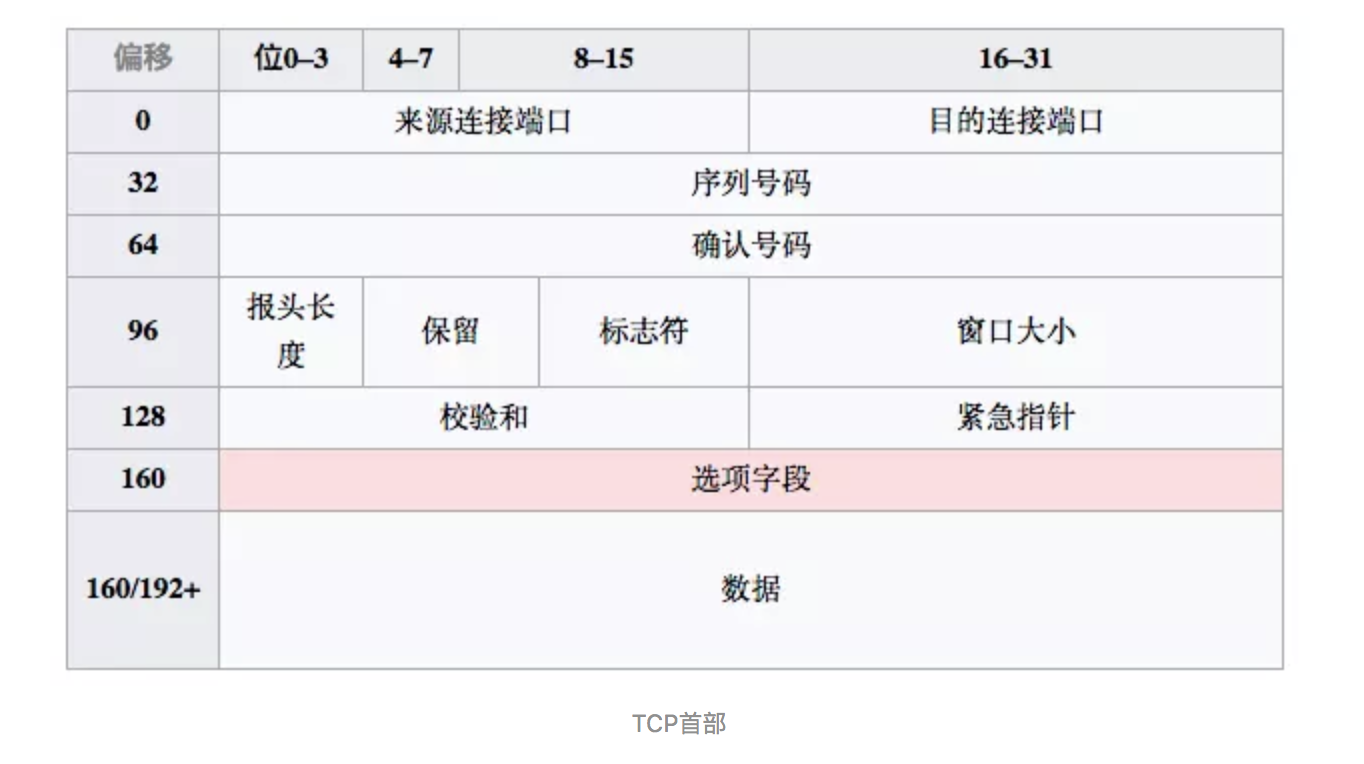

表示层转码，会话层决定何时建立连接，传输层负责建立连接，断开连接和发送数据，保证数据能顺利发送至对端。TCP 协议（传输层）在数据前附加一个首部，这个首部除了包含发送端和接收端地址以外，还包含序号，检验和（判断数据是否被破坏）。IP （网络层）模块将 TCP 传来的首部和数据当数据。加首部，这个首部中包含地址和上一层的协议。链路层除了添加首部，还会添加 FCS 到包尾.
收包过程

链路层判断 MAC 地址，判断IP 协议。网络层做的事情差不多，在这里，对于有路由器的情况下，借助路由控制表，在找到应该送达的主句或路由器以后再转发数据。传输层检验数据是否被损坏，检验数据是否按照顺序发送，然后再做相同的事情.

交换机4个端口连接着终端，A 终端与端口1连接，发送 frame 后交换机得知端口1和 A 终端的关系，然后转发到其他三端，转发完成后得知端口2与主机 B 想对应，记录到表中。以后主机 A 与主机 B 的通信就通过端口1和端口2进行

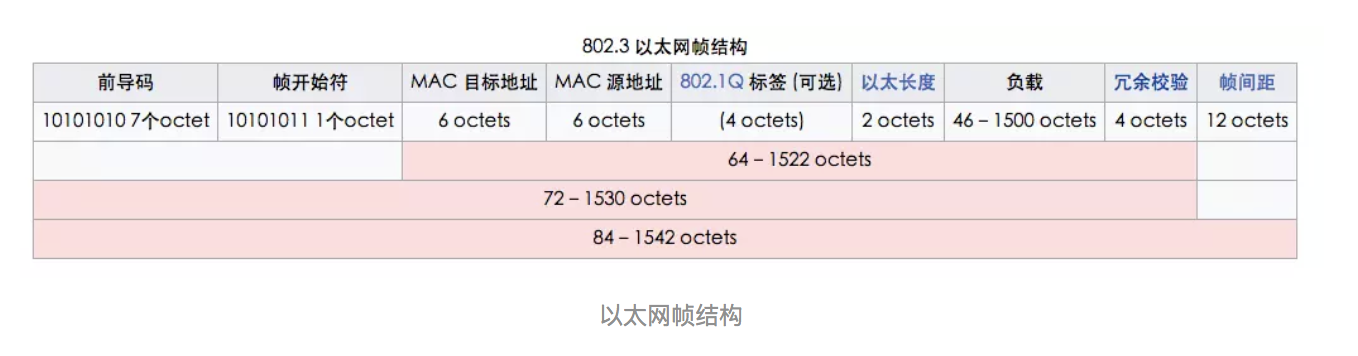

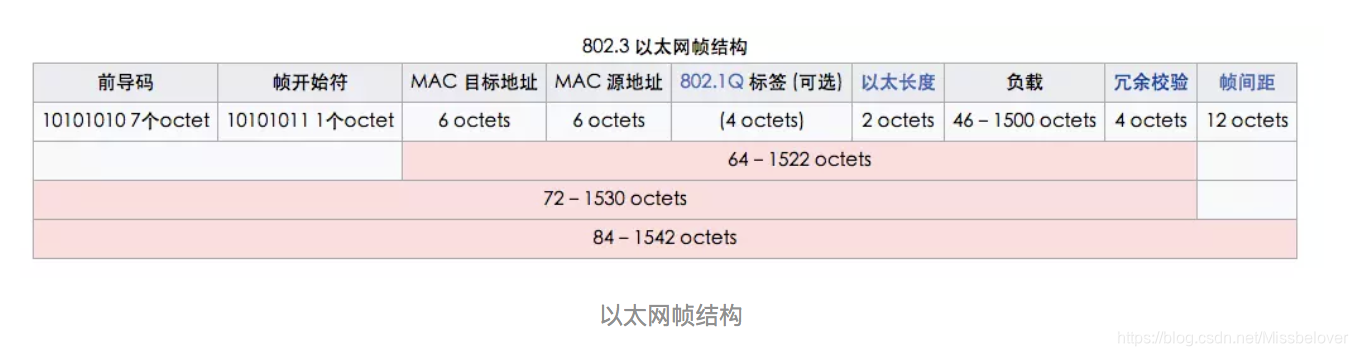

帧是“一个数据链路层的传输单元，由一个数据链路层首部和其携带的分组所组成”。譬如说以太网帧，PPP 帧.

在这里插入图片描述

每块网卡需配置 至少一个 IP 地址
IP 地址由32位正整数组成，为二进制，但是为了人类更好的阅读，将他每8位分为一组，共4组
IP 地址由 网络 和 主机 两标识组成
- 网络标识在数据链路的每个段配置不同的值，必须保证相互连接的端的地址不重复
- 主机标识不允许在同一网段内重复
IP 地址分为 四个级别，分别为 A, B, C, D
- A类地址是首位为 0 开头，前八位是网络标识， 0.0.0.0 ~ 127.0.0.0属于 A 类
- B 类地址是前两位由 10 组成，前16位是网络标识，128.0.0.0 ~ 191.255.0.0 属于 B 类
- C 类地址前三位是 110，前24位是网络标识，192.0.0.0 ~ 239.255.255.0 属于 B 类
- D 类前四位是 1110，32位全是网络标识，224.0.0.0 ~ 239.255.255.255属于 D 类
但是以上的分类已经不用，改为使用子网掩码定位网络标识长度。
- 子网标识同一个网关，255.255.255.0和255.255.255.1是同一个子网
- 子网掩码也是32位组成
- 掩码中有几个1就代码几位网络标识，其他为主机标识
- 假如掩码前24位为1，就代表前24位都为网络标识，用 IP 地址标识就是255.255.255.0，后面的0代表主机标识，理论上有256台主机可连接

仅有 IP 地址还不足以将数据包发送到对端，还需指明路由器或主机 。保存这种信息的就是路由控制表。
路由控制表中记录着地址与下一步要发送至路由器的地址。在发送 IP 包时，先确定 IP 包首部目标地址，然后 在表中找到与该地址具有相同网络地址的记录，根据记录将 IP 包转发给相应的下一个路由器。

地址长度为128位
解决了很多 IPv4的问题
- IP 地址扩大（目前 IPv4地址不足的问题由 NAT解决，NAT 是一种在 IP 数据包通过路由器或防火墙时重写源 IP 地址或目标地址的技术。这种技术被用于多台主机使用单个公有 IP 访问互联网的私有网络中。）
- 包首部长度固定40字节，路由器不在做分片操作，直接在发送端主机分片
- 不需 DHCP 服务器也能自动分配 IP地址
- 使用认证和加密功能

TCP 和 UDP 是传输层的两个具有代表意义的协议.

TCP 是面向有链接的 ,可靠的协议,TCP 建立连接需要三次握手 ,断开连接需要四次握手 .因为效率比不上 UDP 协议.但是 TCP 协议具有重发包，顺序控制等的机制。

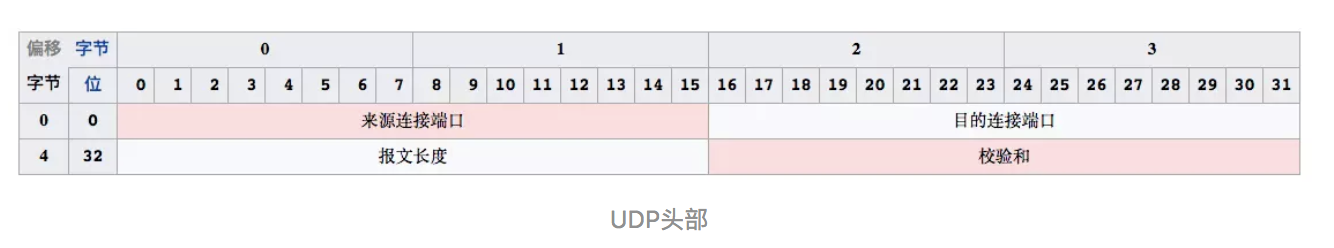

UDP 是面向无连接 的协议，不提供复杂的控制机制。做的最重要的事情就是分辨应用层协议 。多用于视频音频通讯。

传输层的作用是指出具体该把数据包发给哪个应用，通过端口来分辨应用 。

同一个端口不会同时出现 ，传输层通过辨认端口号来确认应用。但是只靠端口号识别通信是不够的。需要 采取五个信息来识别一个通信 ，分别是 源 IP 地址 ，目标 IP 地址，协议号，源端口号，目标端口号 。两个包中只要任何一个信息不同就不是同一个通信。

主机 A 相与主机 B 建立连接，主机 A 会 首先发送一个 SYN 包 给主机 B。主机 B 会返回确认应答 ACK 或者否定应答 NACK 。如果这时主机 A 长时间没有收到主机 B 的应答，主机 A 会重发 SYN 包给主机 B，实现了重发数据包的功能。当主机 B 发送 ACK 给主机 A 后，主机 A 也会发送一个 ACK 包 给主机 B，这时建立连接。
TCP有顺序控制的功能，通过一个序列号来确认发送的数据。在发送 SYN 包前，假设主机 A 的初始序列号为1000，以该序号依次往下进行数据编号，然后告诉主机 B 初始序列，同时主机 B 会对 A 的序列号进行确认，假如主机 B 返回一个2000的序列号，则代表字节编号为1000 — 1999，表明主机 B 收到1000字节。

两次握手就建立连接，假如主机 A 发送的 SYN 因网络问题迟迟没有到达主机 B ，这时候会重发另一个 SYN 包给 B，当 A 接受到 B 的 ACK 包时建立连接。这时如果第一个 SYN 到达 B 时，主机 B 会认为主机 A 希望再次建立连接，会返回一个 ACK 包给 A。当 A 收到 ACK 时会抛弃掉这个包，因为 A 并不想建立连接，这时主机 B 认为连接已经建立，会一直等待主机 A 发送数据，这样会导致主机 B 的 性能损耗。
