GIS坐标系转换

拈花ヽ惹草 提交于 2020-01-16 07:57:49

地理坐标系变换是数据处理过程中常遇到的问题,今天就说下这方面的问题。

如果遇到这种情景:两份数据有不同的坐标系,想叠加在一起显示,作图或显示精度要求不高。

这种情况使用 ArcMap 的动态投影即可,ArcMap 的内部动投影机制会解决地理坐标系变换的问题。数据在显示的过程中,会实时的被转换,但不改变数据本身。

如果我们需要进行地理坐标系转换,我们知道 ArcGIS Desktop 中提供了 Project 工具。

此工具界面上有个至关重要的参数:Geographic Transformation。我们发现它的后面赫然写着 Optional 。依照使用其他工具的经验,这种打了Optional 标志的参数,不就是可填可不填的意思吗?

但是,它真的让你随便的可填可不填吗? Naive! 图样图森破! 这个参数的填写与否,完全是受前面两个参数决定的,主要三种情景吧。

情景1:

不涉及到地理坐标系变换的坐标变换,这个参数完全不需要,而不是 optional 哦。

例如:从 GCS_Xian_1980 进行投影变换,转换为

Xian_1980_3_Degree_GK_CM_120E 投影坐标系。

整个转换中,仅使用了高斯克吕格投影变换,没有涉及到地理坐标变换。

情景2:

涉及到地理坐标系变换的坐标变换,并且ArcGIS 已知二者之间的变换方法,这个参数是必须的,在已知列表中做选择或者自定义。(自定义见:情景3)

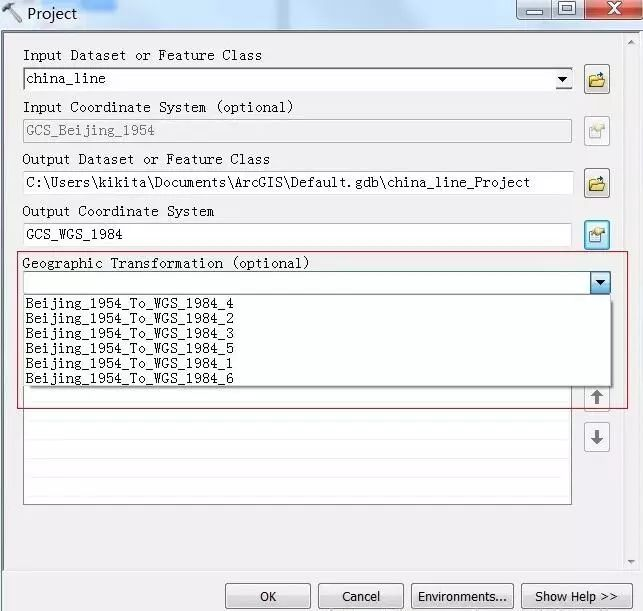

例如:从 GCS_Beijing_1954,转换为 GCS_WGS_1984坐标系。

转换过程中涉及到地理坐标系变换,也就是进行了椭球体变换。

情景3:

涉及到地理坐标系变换的坐标变换,并且ArcGIS 未知二者之间的变换方法,也就是ArcGIS没有提供转换方法,但是这个参数是必须的,需要自定义,这个参数前会亮绿灯,告诉用户,必须要填写。另外,上面情景2中,ArcGIS给出的方法,如果都不是自己需要的,也需要自定义。

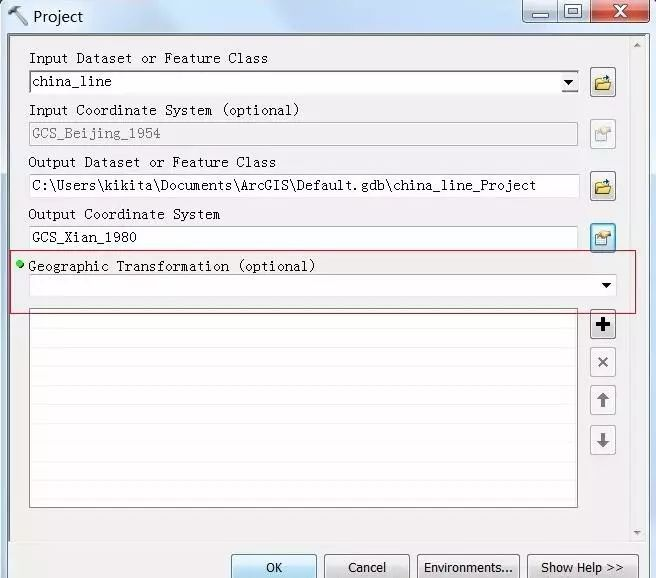

例如:从 GCS_Beijing_1954,转换为 GCS_Xian_1980坐标系。

需要使用工具Creat Custom Geographic transformation,创建一种转换方法,辅助 Project 工具。
