一、对DDR中Bank（逻辑Bank）、Rank（物理Bank）的整理
首先，在DDR的内部，数据是以阵列的形式存储的，通过指定的行和列就可以对目标数据进行读/写。
（1）Bank
DDR中的逻辑Bank就是指DDR中指存储阵列的个数，DDR中一般有多个存储阵列。由于制造工艺的原因，存储阵列的规模一般不会做的太大， 并且数据位宽一般是4/8/16。一个时钟周期内只允许DDR对一个逻辑BANK进行操作，而不是对内存芯片内所有逻辑BANK同时操作，因为芯片的位宽就是逻辑BANK的位宽。逻辑BANK的地址线是通用的，只要再有一个逻辑BANK编号加以区别就可以了。
（1）Rank
物理Bank（Rank) 是多个芯片组成的内存条上出现的概念，由于处理器的数据位宽一般是32/64bits，而单个芯片的位宽等于其内部单个存储阵列的位宽4/8/16，所以需要多个芯片组合起来才能提供CPU需要的数据。一个Rank里的芯片组合起来后刚好等于数据总线位宽，当内存条中所有芯片提供的位宽超过了数据总线的位宽，发生富余时才会出现多个Rank。CPU一个周期只能访问一个Rank。
二、 DDR型号的识别
以镁光1Gb ddr2为例：1Gb ddr2有三种型号：
MT47H256M4 – 32 Meg x 4 x 8 banks
MT47H128M8 – 16 Meg x 8 x 8 banks
MT47H64M16 – 8 Meg x 16 x 8 banks
例如：MT47H64M16 – 8 Meg x 16 x 8 banks
8Meg： ddr中的存储bank的深度为8M的存储大小，也就是8x1024x1024的大小
中间的16：代表每个bank的读写位宽为16bit
8banks:代表这个ddr的型号有8个bank
总上所属：该ddr2的型号含义为：有8个读写位宽为16bit,读写深度为8M的Bank，存储总容量计算为:8M x 16bit x 8 =1Gb。
三、 DDR三种频率

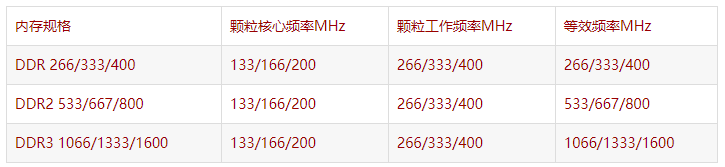

内存颗粒的核心频率是固定的，一些常见的内存颗粒核心频率如下。
DDR、DDR2、DDR3他们相同之处就在于改进了SDRAM的在一个周期内只能在上升沿的时候进行数据传输的弊端，他们都可以在升和降两个阶段进行数据传输，所以工作频率扩大一倍。
但是他们不同的在于他们的预读取的能力不相同，DDR预读取2bit，DDR2预读取4bit，DDR3预读取8bit，所以在内存颗粒的核心频率相同的时候，DDR的等效频率是核心颗粒频率的2倍，DDR2是四倍，DDR3是八倍。
也就是说DDR系列的内存有两个地方提升了频率，第一、一个时间周期内进行两次数据传输提升了工作频率。第二、增加了预读取技术提升了等效频率，

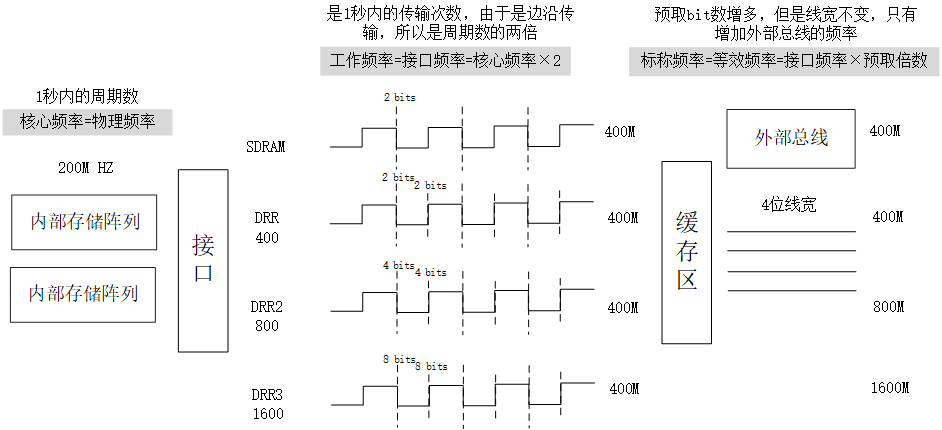

三种频率的关系如上图所示，接口处DDR技术获得两倍的传输速率，随着预取技术的提高，多读取出的数据需要放到缓存区，由外部总线分多次取走
所以外部总线的频率=接口频率 ×（单周期内从端口发出的数据÷总线位宽）
四、 DDR带宽计算
内存带宽计算公式1：
带宽=内存核心频率×倍增系数×(内存总线位数/8)
内存带宽计算公式2：
带宽=标称频率×线宽÷8
