Mybatis架构图，运行流程

MyBatis本质

就是代理模式体现;MyBatis作者思想认为JDBC开发流程中所有的步骤都是次要业务，认为SQL编写主要任务。开发人员专注于SQL编写应该忽略JDBC开发流程，轻度体现ORM思想。

MyBatis与Hibernate比较

Hibernate：杜绝开发人员亲自使用JDBC,杜绝亲自编写用sql命令，Hibernate无法SQL优化，Hiberante缓存依赖程度过大，一级缓存如何同步二级缓存
MyBatis：杜绝开发人员亲自使用JDBC，认为开发人员专注于sql优化，MyBatis对于缓存依赖轻

MyBatis架构图

在这里插入图片描述

mybatis大体上分为三层：

第一层接口层，提供给开发人员用于操作的接口，要求mybatis操作数据库。（接口层不是真正实现的地方，只是用来与程序员做交互的）。
第二层数据处理层：其中共有四个模块
1）参数映射：怎么将参数映射到相应的sql占位符上
2）sql解析：怎么将配置文件中的sql命令与当前的接口做关联
3）sql执行：判断是何种sql，完成sql调用
4）结果映射：利用反射机制将查询结果将某个实例做个相关的关联
支撑层：连接管理，事务，缓存等管理，配置信息的加载

大体执行流程

代码如下

public class Main {
    public static void main(String[] args) throws IOException {
        SqlSession session;
        InputStream is = Resources.getResourceAsStream("myBatis-config.xml");

        SqlSessionFactory factory =   new SqlSessionFactoryBuilder().build(is);
        session = factory.openSession();

        DeptDao dao =  session.getMapper(DeptDao.class);
        Dept dept = dao.findByDeptNo(10);
        System.out.println(dept.getDname());
    }
}

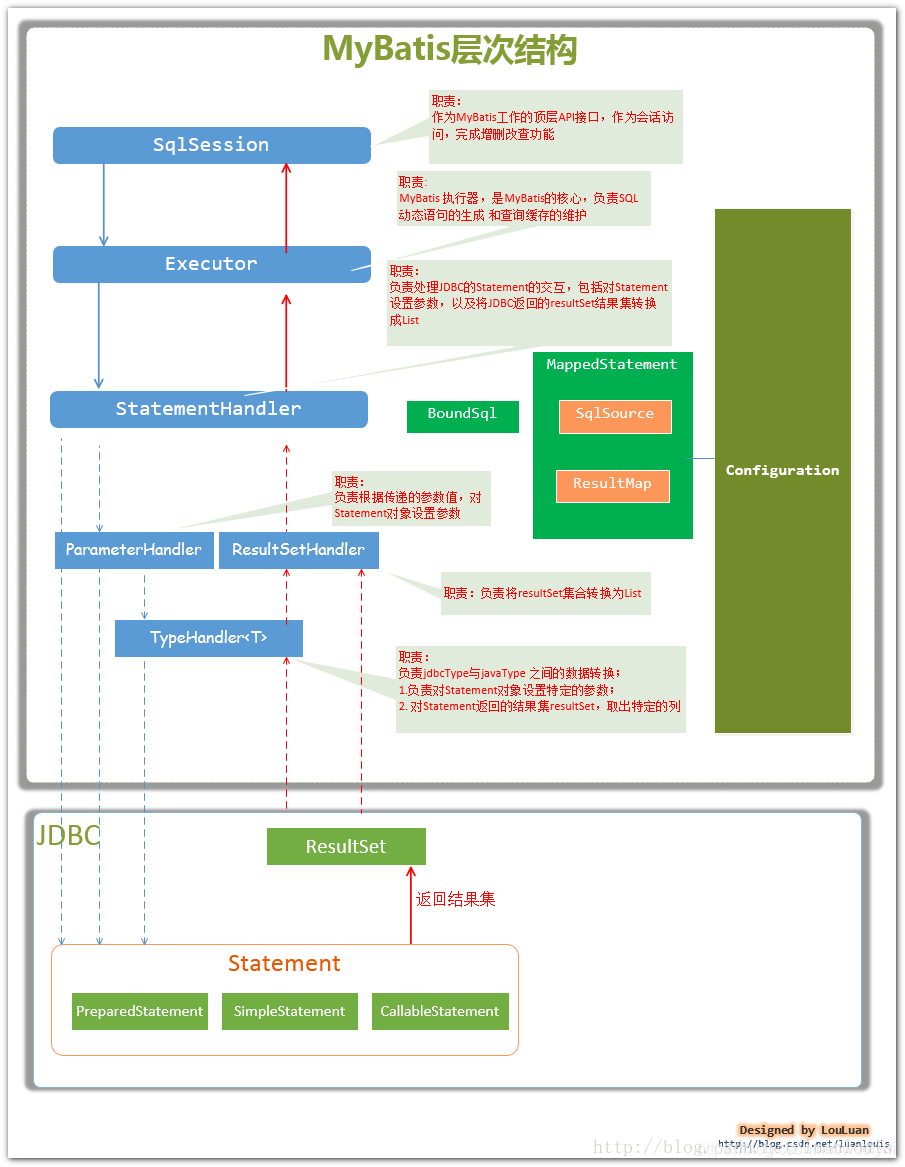

层次结构图
在这里插入图片描述

开发人员首先拿到的是一个SqlSession的对象，SqlSession是个代理对象，其自身是没能力实现相应服务的。则会请求与Executor
Executor，负责JDBC运行时这个Connect是怎么来的，是从连接池中来，还是创建一个。并且决定数据库操作对象Statement和PreparedStatement的管理方式。
1）Statement或者PreparedStatement干完活就干掉，用过一次就销毁。
2）建一个map集合，key是sql语句，value是PreparedStatement，当再得到一个相同的sql命令时就会从里面获得
3）将多个PreparedStatement放到一个PreparedStatement做批处理
StatementHandler，决定当前PreparedStatement走executeQuery，executeUpdate等。其工作时需要借助其他两个模块
1）ParameterHandle：Sql中有占位符号，将参数通过setInt，setString赋值，生成sql语句。
2）ResultSetHandle：将结果集中的内容，通过反射机制，将结果集与相应的bean进行关联。其中需要借助TypeHandler
1）mysql中的类型跟java中的类型进行配对。
StatementHandler拿到ParameterHandle生成好的sql语句推送到数据库执行会得到一个结果
