SpringCloud之熔断器Hystrix及服务监控Dashboard

由 爱⌒轻易说出口 提交于 2020-01-11 23:31:09

springcloud

1、服务雪崩效应

当一个请求依赖多个服务的时候：

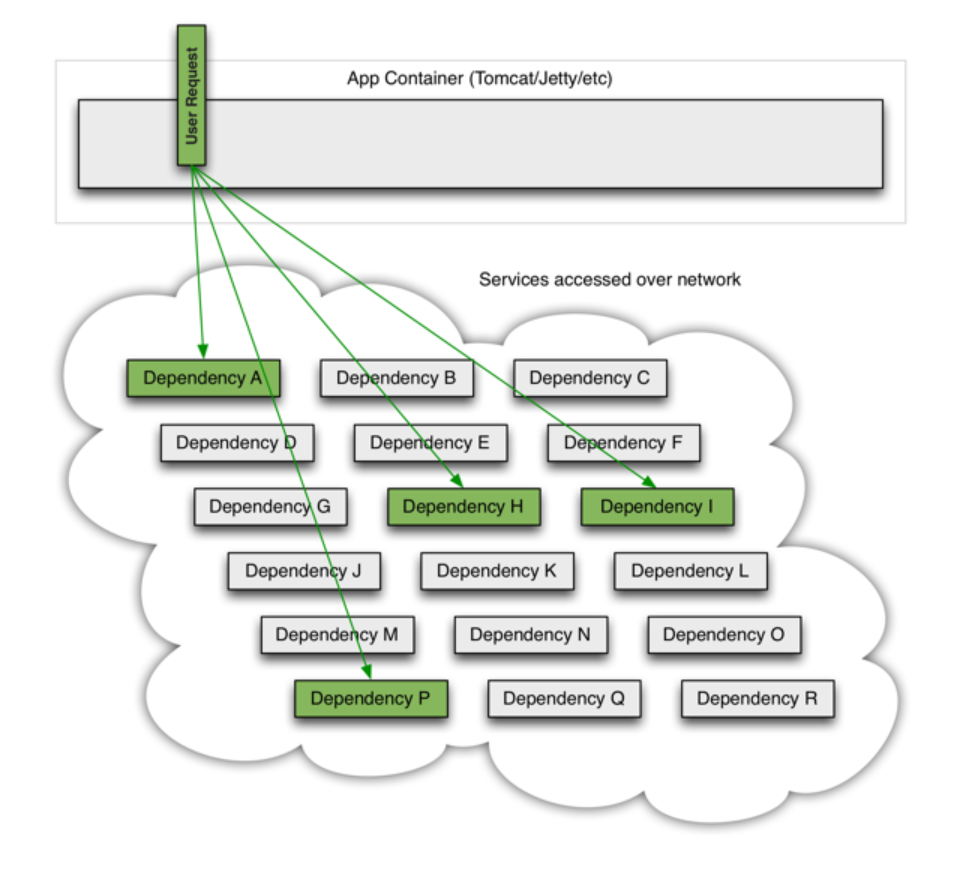

正常情况下的访问
在这里插入图片描述

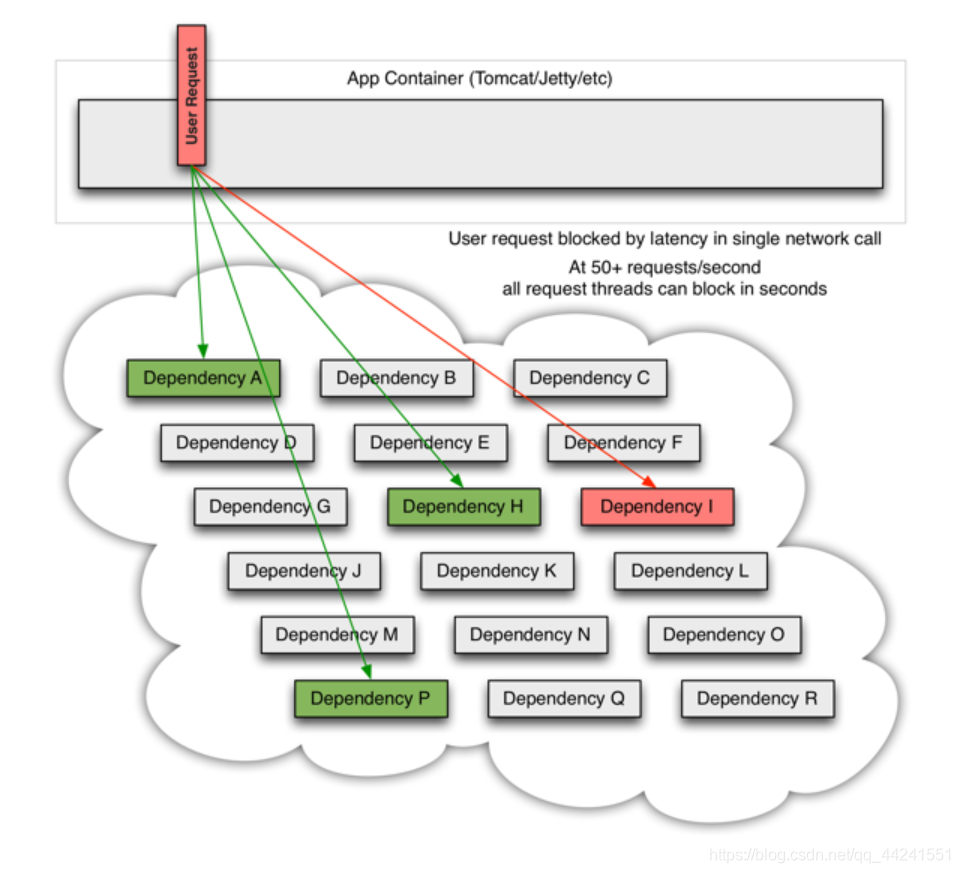

但是，当请求的服务中出现无法访问、异常、超时等问题时（图中的I），那么用户的请求将会被阻塞。
在这里插入图片描述

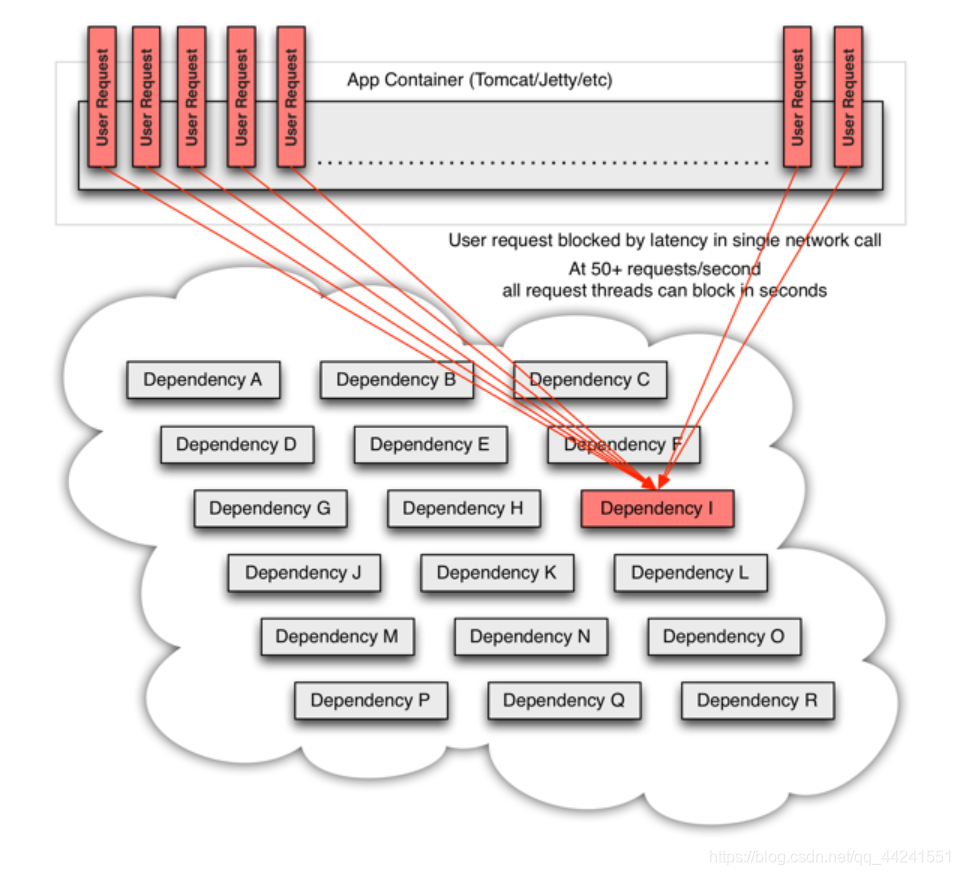

如果多个用户的请求中，都存在无法访问的服务，那么他们都将陷入阻塞的状态中。
在这里插入图片描述
Hystrix的引入，可以通过服务熔断和服务降级来解决这个问题。

2、服务熔断服务降级

Hystrix断路器简介

hystrix对应的中文名字是“豪猪”，豪猪周身长满了刺，能保护自己不受天敌的伤害，代表了一种防御机制，这与hystrix本身的功能不谋而合，因此Netflix团队将该框架命名为Hystrix，并使用了对应的卡通形象做作为logo

在这里插入图片描述
在一个分布式系统里，许多依赖不可避免的会调用失败，比如超时、异常等，如何能够保证在一个依赖出问题的情况下，不会导致整体服务失败，这个就是Hystrix需要做的事情。Hystrix提供了熔断、隔离、Fallback、cache、监控等功能，能够在一个、或多个依赖同时出现问题时保证系统依然可用。

Hystrix服务熔断服务降级@HystrixCommand fallbackMethod

熔断机制是应对雪崩效应的一种微服务链路保护机制。
当某个服务不可用或者响应时间超时，会进行服务降级，进而熔断该节点的服务调用，快速返回自定义的错误影响页面信息。

代码测试

我们写一个新的带服务熔断的服务提供者项目 microservice-student-provider-hystrix-1004
从上篇三合一工程microservice-student-provider把 配置和 代码 都复制一份到这个项目里；

  1. pom.xml加下 hystrix支持
<!--Hystrix相关依赖-->
<dependency>
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-hystrix</artifactId>
</dependency>

pom依赖

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 https://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>
    <parent>
        <groupId>com.myy</groupId>
        <artifactId>microservice</artifactId>
        <version>1.0-SNAPSHOT</version>
    </parent>
    <artifactId>microservice-student-provider-hystrix-1004</artifactId>

    <properties>
        <java.version>1.8</java.version>
    </properties>

    <dependencies>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-test</artifactId>
            <scope>test</scope>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-data-jpa</artifactId>
        </dependency>
        <dependency>
            <groupId>mysql</groupId>
            <artifactId>mysql-connector-java</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-tomcat</artifactId>
        </dependency>
        <dependency>
            <groupId>com.alibaba</groupId>
            <artifactId>druid-spring-boot-starter</artifactId>
        </dependency>
        <!--  修改后立即生效，热部署  -->
        <dependency>
            <groupId>org.springframework</groupId>
            <artifactId>springloaded</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-devtools</artifactId>
        </dependency>
        <dependency>
            <groupId>com.myy</groupId>
            <artifactId>microservice-common</artifactId>
            <version>1.0-SNAPSHOT</version>
            <scope>compile</scope>
        </dependency>
        <!--添加注册中心Eureka相关配置-->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-eureka</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-config</artifactId>
        </dependency>

        <!-- actuator监控引入 -->
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-actuator</artifactId>
        </dependency>

        <!--Hystrix相关依赖-->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-hystrix</artifactId>
        </dependency>

    </dependencies>

    <build>
        <plugins>
            <plugin>
                <groupId>org.springframework.boot</groupId>
                <artifactId>spring-boot-maven-plugin</artifactId>
            </plugin>
        </plugins>
    </build>

</project>
  1. application.yml修改下端口和实例名称
server:
  port: 1004
  context-path: /
spring:
  datasource:
    type: com.alibaba.druid.pool.DruidDataSource
    driver-class-name: com.mysql.jdbc.Driver
    url: jdbc:mysql://localhost:3306/db_xm?useUnicode=true&characterEncoding=utf8
    username: root
    password: 123456
  jpa:
    hibernate:
      ddl-auto: update
    show-sql: true
  application:
    name: microservice-student
  profiles: provider-hystrix-1004

eureka:
  instance:
    hostname: localhost
    appname: microservice-student
    instance-id: microservice-student:1004
    prefer-ip-address: true
  client:
    service-url:
      defaultZone: http://eureka2001.myy.com:2001/eureka/,http://eureka2002.myy.com:2002/eureka/,http://eureka2003.myy.com:2003/eureka/

info:
  groupId: com.myy.microservice
  artifactId: microservice-student-provider-hystrix-1004
  version: 1.0-SNAPSHOT
  userName: http://myy.com
  phone: 123456
  1. 启动类MicroserviceStudentProviderHystrix1004Application加下注解支持 @EnableCircuitBreaker
package com.myy.microservicestudentproviderhystrix1004;

import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
import org.springframework.boot.autoconfigure.domain.EntityScan;
import org.springframework.cloud.client.circuitbreaker.EnableCircuitBreaker;
import org.springframework.cloud.netflix.eureka.EnableEurekaClient;

@EnableCircuitBreaker
@EntityScan("com.myy.*.*")
@EnableEurekaClient
@SpringBootApplication
public class MicroserviceStudentProviderHystrix1004Application {

    public static void main(String[] args) {
        SpringApplication.run(MicroserviceStudentProviderHystrix1004Application.class, args);
    }

}
  1. 服务提供者1004中controller新增
package com.myy.microservicestudentproviderhystrix1004.controller;

import com.myy.microservicecommon.entity.Student;
import com.myy.microservicestudentproviderhystrix1004.service.StudentService;
import com.netflix.hystrix.contrib.javanica.annotation.HystrixCommand;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.beans.factory.annotation.Value;
import org.springframework.web.bind.annotation.*;

import java.util.HashMap;
import java.util.List;
import java.util.Map;

/**
 * @author 熊贝贝
 * @site www.myy.com
 * @company
 * @create  2020-01-08 15:25
 */
@RestController
@RequestMapping("/student")
public class StudentProviderController {

    @Autowired
    private StudentService studentService;

    @Value("${server.port}")
    private String port;

    @PostMapping(value="/save")
    public boolean save(Student student){
        try{
            studentService.save(student);
            return true;
        }catch(Exception e){
            return false;
        }
    }

    @GetMapping(value="/list")
    public List<Student> list(){
        return studentService.list();
    }

    @GetMapping(value="/get/{id}")
    public Student get(@PathVariable("id") Integer id){
        return studentService.findById(id);
    }

    @GetMapping(value="/delete/{id}")
    public boolean delete(@PathVariable("id") Integer id){
        try{
            studentService.delete(id);
            return true;
        }catch(Exception e){
            return false;
        }
    }

    @RequestMapping("/ribbon")
    public String ribbon(){
        return "工号【"+port+"】正在为您服务";
    }

    /**
     * 测试Hystrix服务降级
     * @return
     * @throws InterruptedException
     */
    @GetMapping(value="/hystrix")
    @HystrixCommand(fallbackMethod="hystrixFallback")
    public Map<String,Object> hystrix() throws InterruptedException{
//        Thread.sleep(2000);
        Map<String,Object> map=new HashMap<String,Object>();
        map.put("code", 200);
        map.put("info","工号【"+port+"】正在为您服务");
        return map;
    }

    public Map<String,Object> hystrixFallback() throws InterruptedException{
        Map<String,Object> map=new HashMap<String,Object>();
        map.put("code", 500);
        map.put("info", "系统【"+port+"】繁忙，稍后重试");
        return map;
    }
}

正常访问 返回的是 200 业务数据xxxxx
但是我们这里Thread.sleep(2000) 模拟超时
这里的话 我们加上@HystrixCommand注解 以及 fallbackMethod
表明这个方法我们再 没有异常以及没有超时(hystrix默认1秒算超时)的情况，才返回正常的业务数据；
否则，进入我们fallback指定的本地方法，我们搞的是500 系统出错，稍后重试，有效的解决雪崩效应，以及返回给用户界面
很好的报错提示信息；

microservice-student-consumer-80项目也要对应的加个方法

package com.myy.microservicestudentconsumer80.controller;

import com.myy.microservicecommon.entity.Student;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.web.bind.annotation.*;
import org.springframework.web.client.RestTemplate;

import java.util.List;
import java.util.Map;

/**
 * @author 熊贝贝
 * @site www.myy.com
 * @company
 * @create  2020-01-08 15:36
 */
@RestController
@RequestMapping("/student")
public class StudentConsumerController {

    private final static String SERVER_IP_PORT = "http://MICROSERVICE-STUDENT";

    @Autowired
    private RestTemplate restTemplate;

    @PostMapping(value="/save")
    private boolean save(Student student){
        return restTemplate.postForObject(SERVER_IP_PORT+"/student/save", student, Boolean.class);
    }

    @GetMapping(value="/list")
    public List<Student> list(){
        return restTemplate.getForObject(SERVER_IP_PORT+"/student/list", List.class);
    }

    @GetMapping(value="/get/{id}")
    public Student get(@PathVariable("id") Integer id){
        return restTemplate.getForObject(SERVER_IP_PORT+"/student/get/"+id, Student.class);
    }

    @GetMapping(value="/delete/{id}")
    public boolean delete(@PathVariable("id") Integer id){
        try{
            restTemplate.getForObject(SERVER_IP_PORT+"/student/delete/"+id, Boolean.class);
            return true;
        }catch(Exception e){
            return false;
        }
    }

    @RequestMapping("/ribbon")
    public String ribbon(){
        return restTemplate.getForObject(SERVER_IP_PORT + "/student/ribbon", String.class);
    }

    /**
     * 测试Hystrix服务降级
     * @return
     */
    @GetMapping(value="/hystrix")
    @ResponseBody
    public Map<String,Object> hystrix(){
        return restTemplate.getForObject(SERVER_IP_PORT+"/student/hystrix/", Map.class);
    }
}

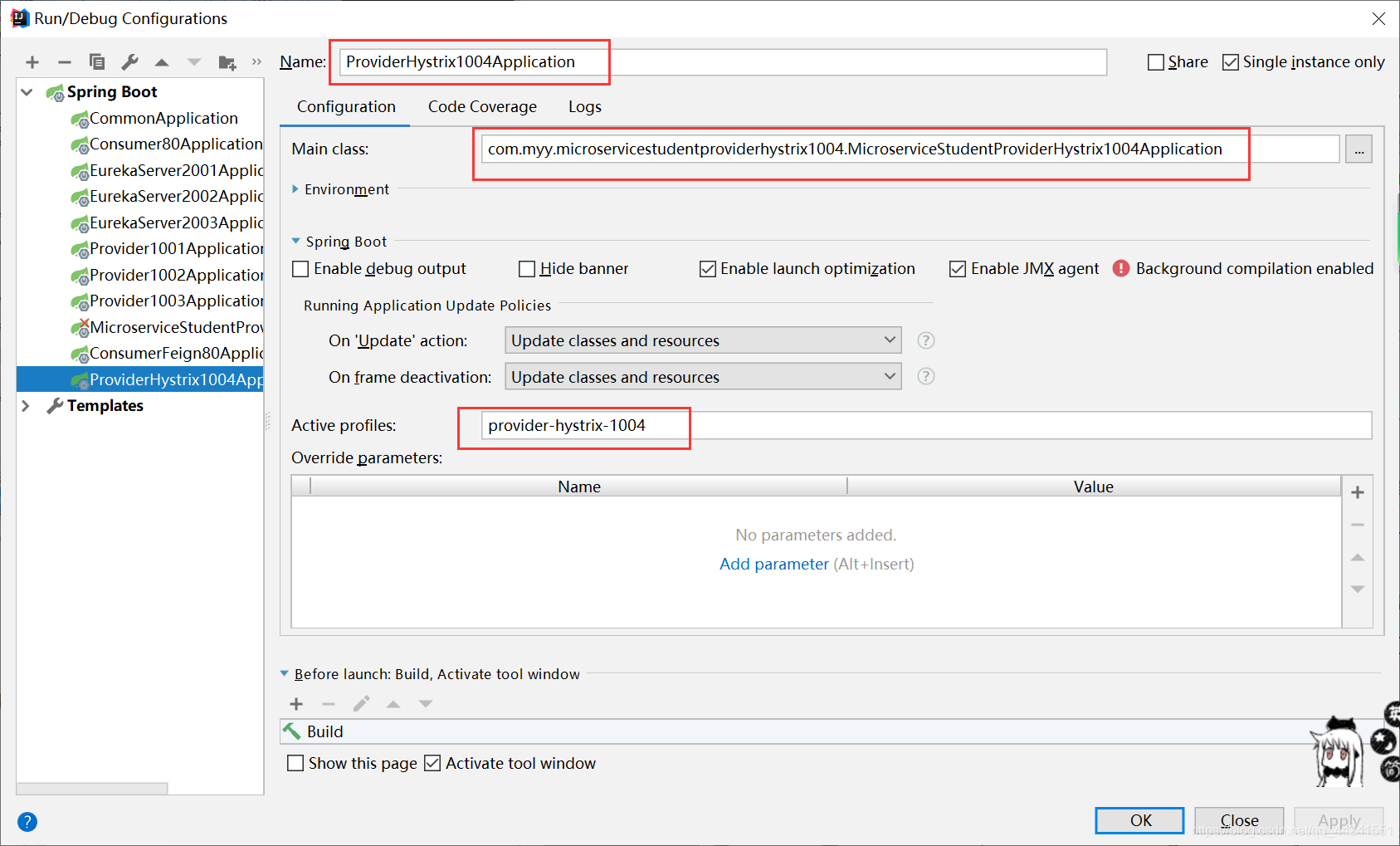

在这里插入图片描述
5. 测试
先启动注册中心，再启动带hystrix的provider，最后启动普通的consumer；

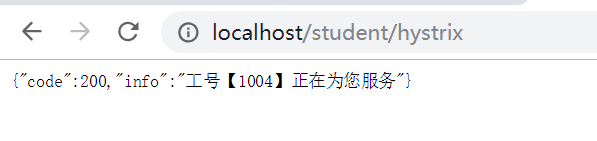

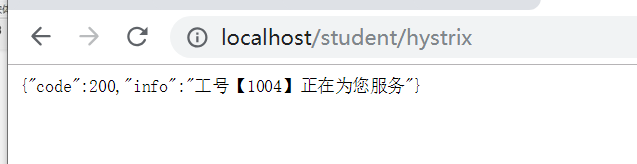

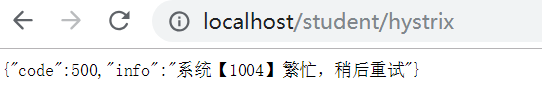

正常访问http://localhost/student/hystrix
在这里插入图片描述

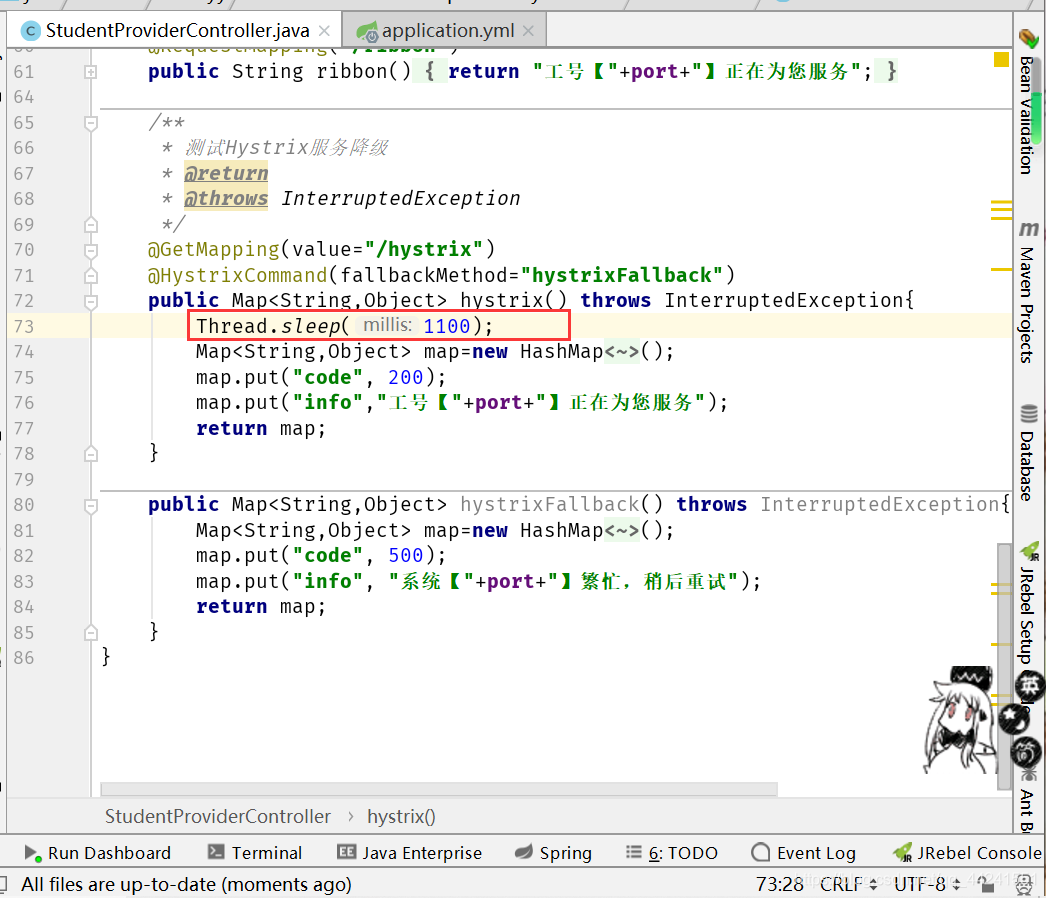

这里改sleep修改成1.1秒
在这里插入图片描述

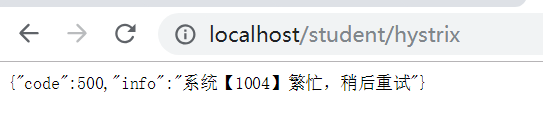

请求迟迟得不到响应
在这里插入图片描述

访问雪崩熔断降级的一个处理过程

3、Hystrix默认超时时间设置

Hystrix默认超时时间是1秒，我们可以通过hystrix源码看到，

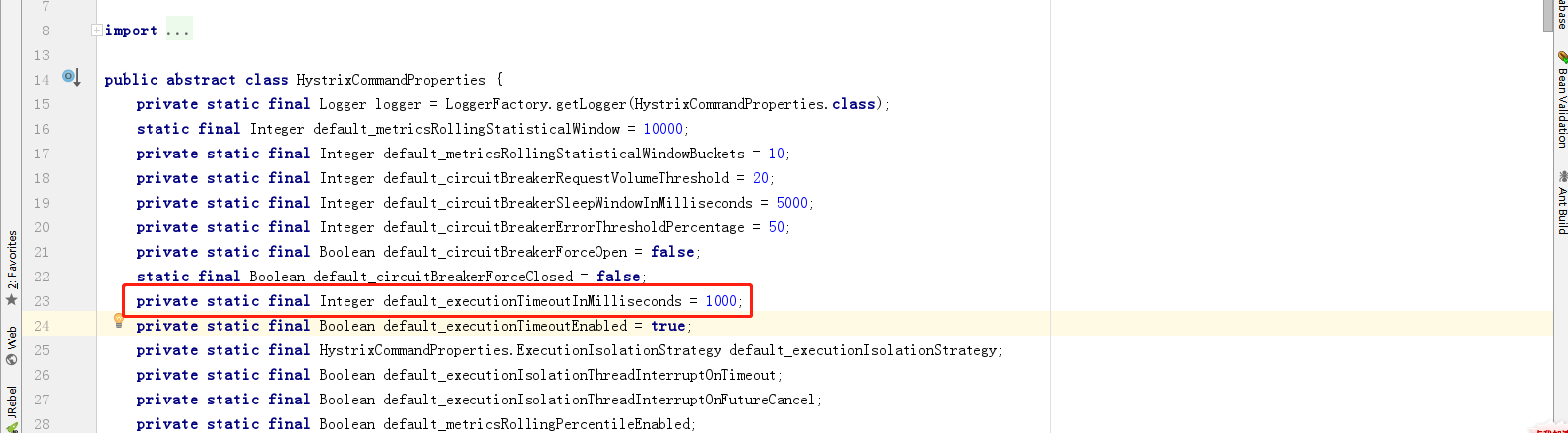

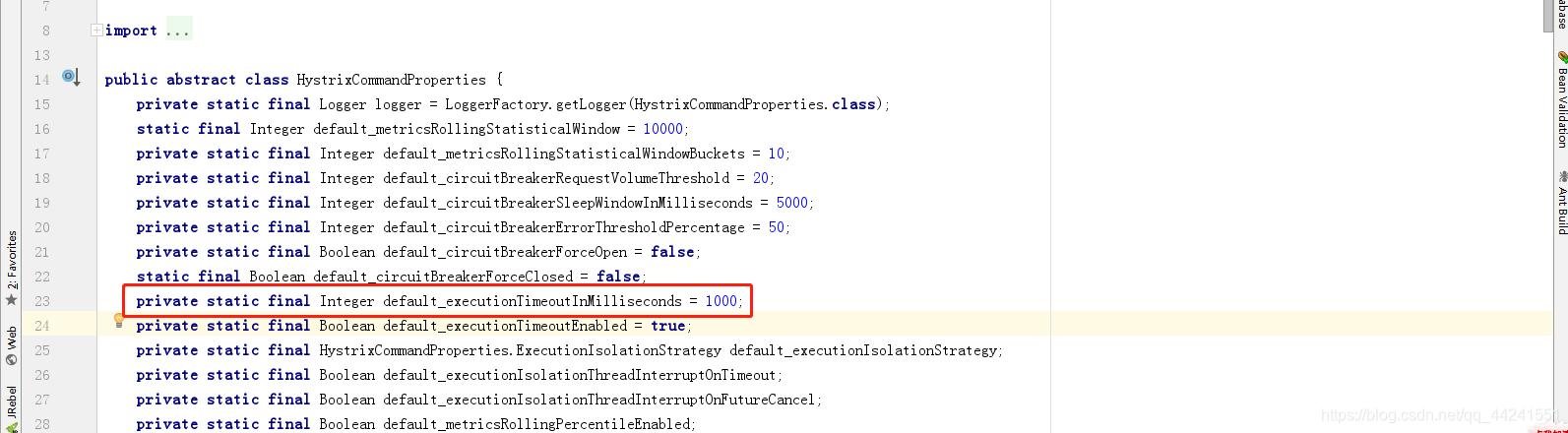

找到 hystrix-core.jar com.netflix.hystrix包下的HystrixCommandProperties类
default_executionTimeoutInMilliseconds属性局势默认的超时时间
在这里插入图片描述
默认1000毫秒 1秒

我们系统里假如要自定义设置hystrix的默认时间的话；

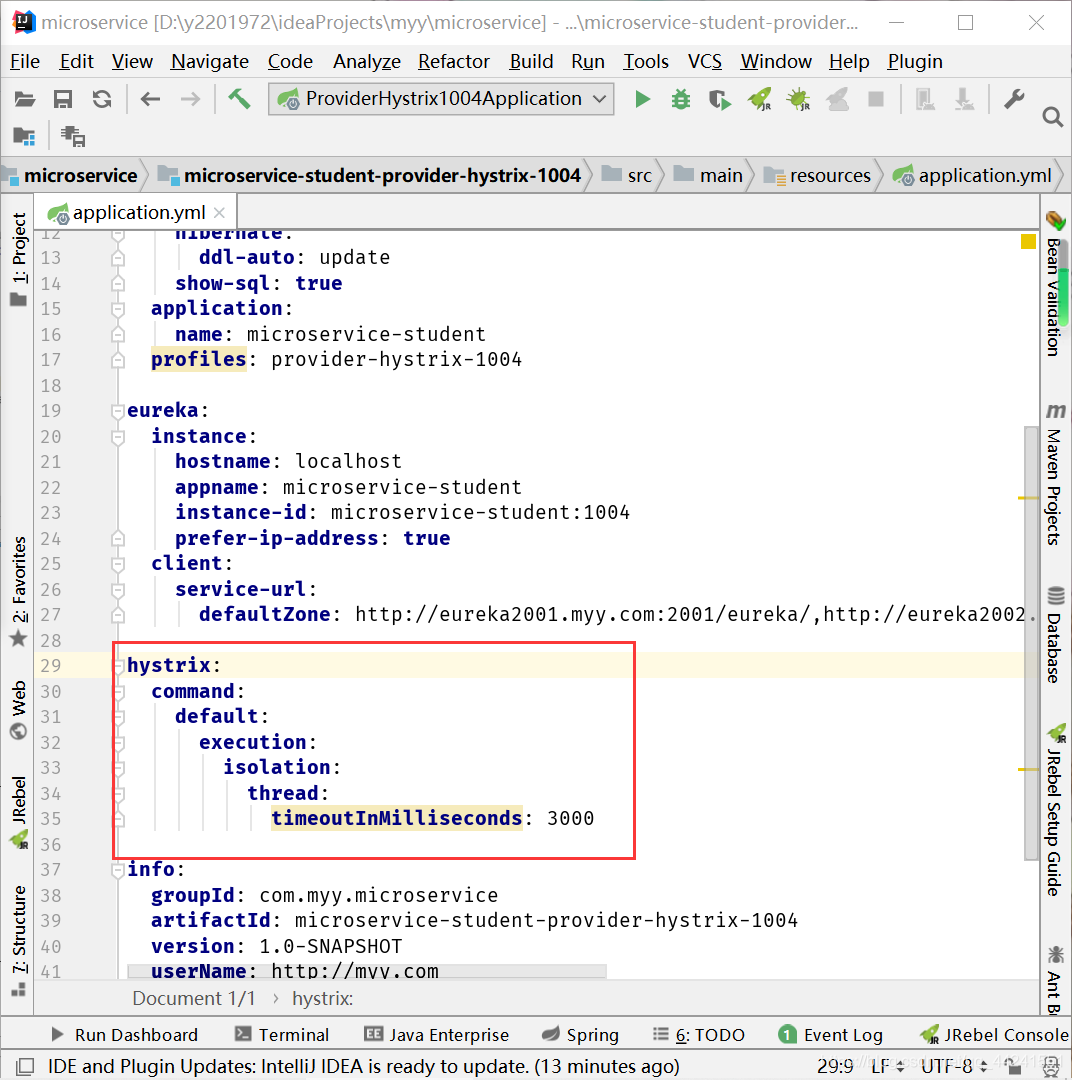

application.yml配置文件加上

hystrix:
  command:
    default:
      execution:
        isolation:
          thread:
            timeoutInMilliseconds: 3000

在这里插入图片描述

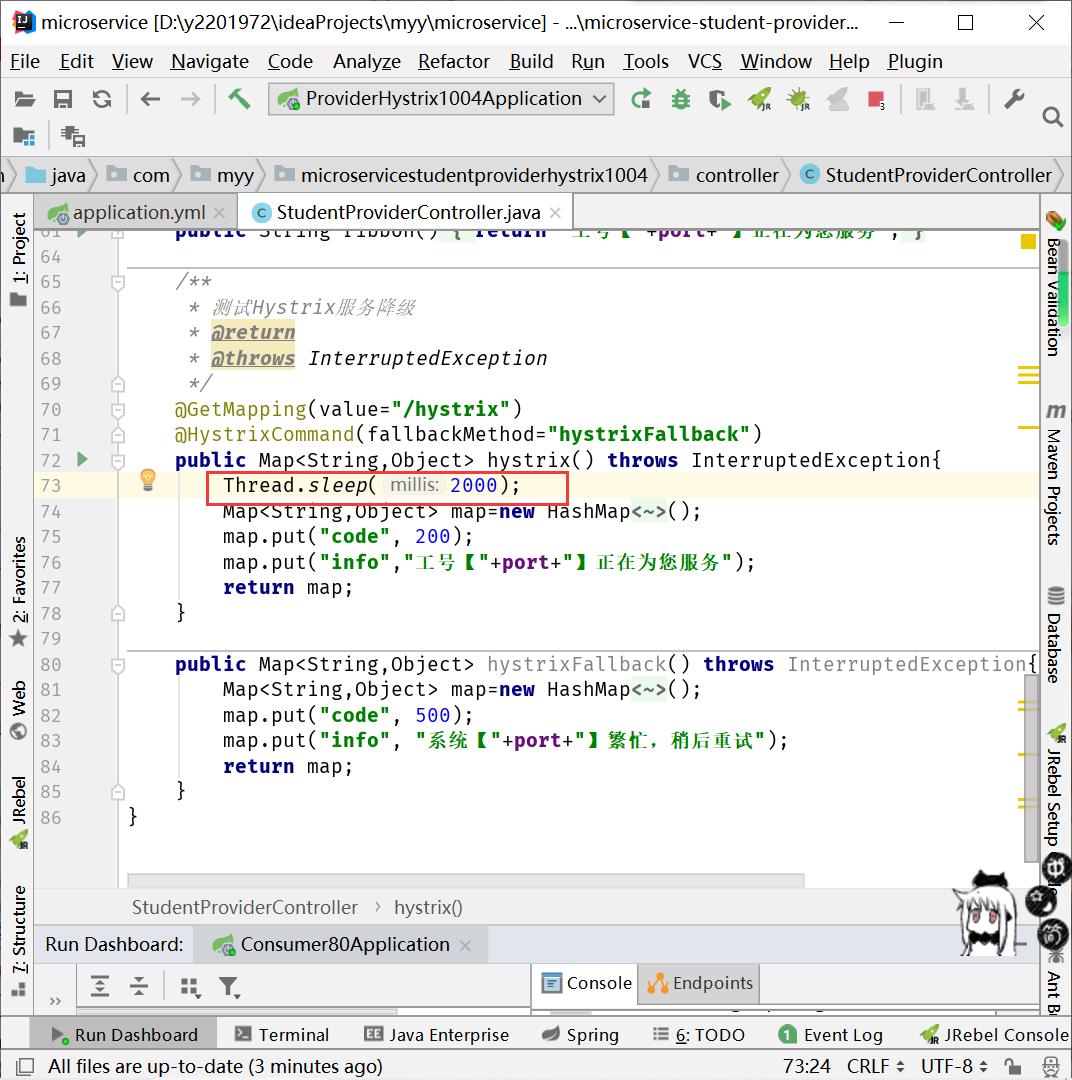

改成3秒 然后 我们代码里sleep修改成2秒测试
在这里插入图片描述
http://localhost/student/hystrix
返回：
在这里插入图片描述

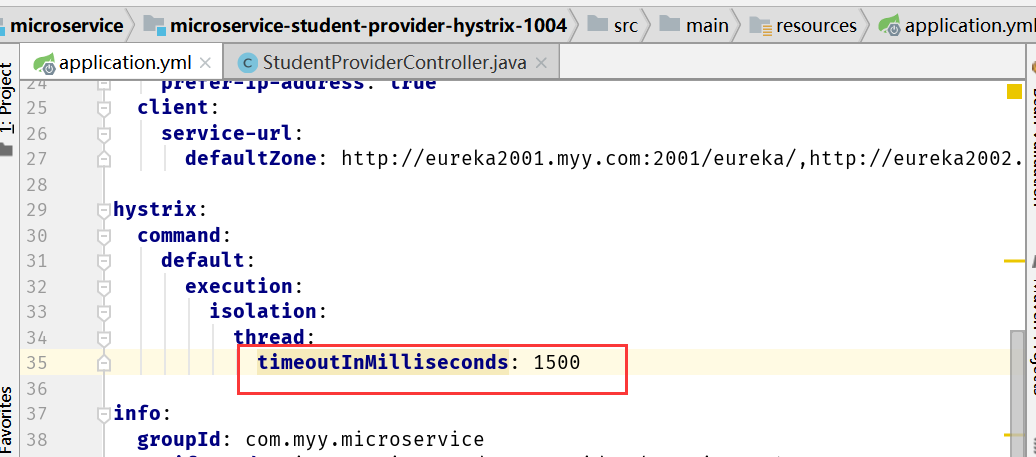

改成1.5秒，代码还是2秒
在这里插入图片描述
返回：
在这里插入图片描述

4、Hystrix服务监控Dashboard

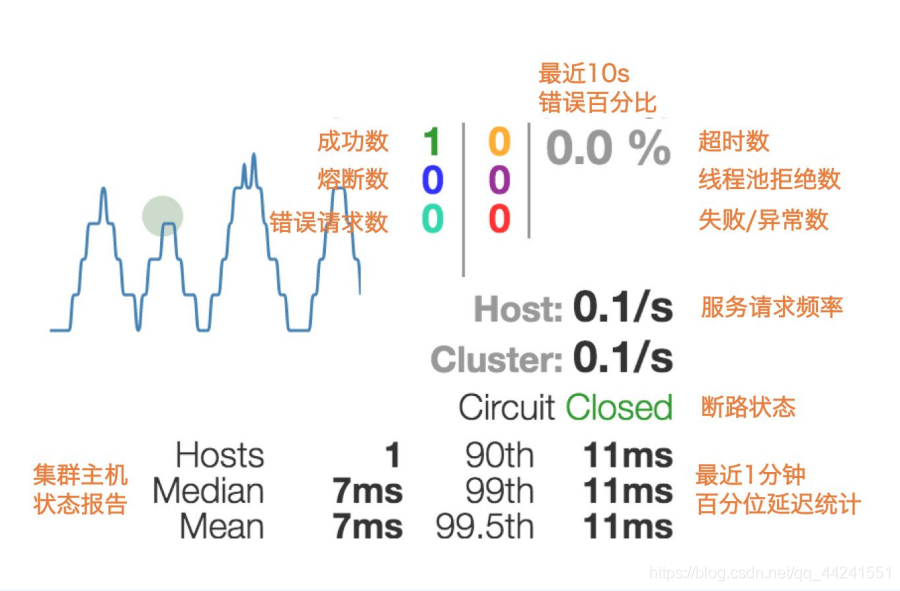

Hystrix服务监控Dashboard仪表盘

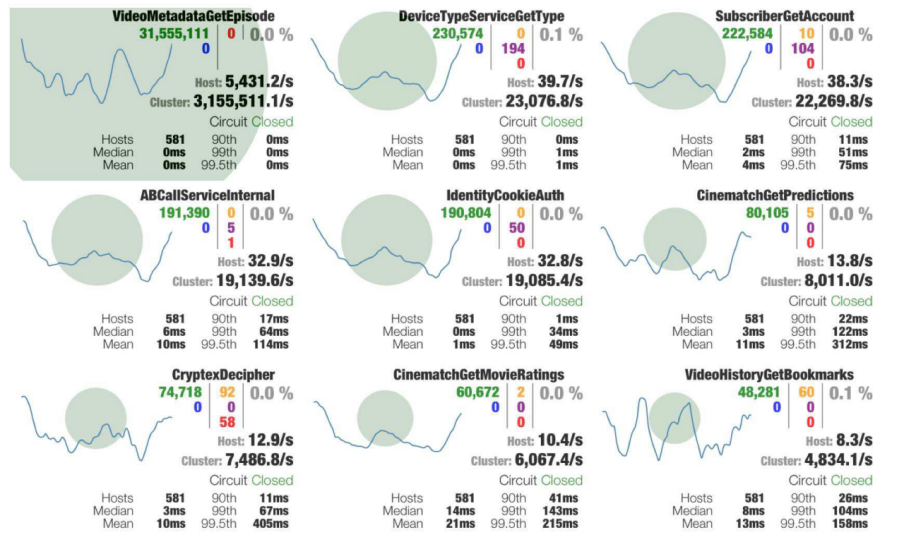

Hystrix提供了 准实时的服务调用监控项目Dashboard，能够实时记录通过Hystrix发起的请求执行情况，
可以通过图表的形式展现给用户看。

我们新建项目：microservice-student-consumer-hystrix-dashboard-90
pom.xml依赖：

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 https://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>
    <parent>
        <groupId>com.myy</groupId>
        <artifactId>microservice</artifactId>
        <version>1.0-SNAPSHOT</version>
    </parent>
    <artifactId>microservice-student-consumer-hystrix-dashboard-90</artifactId>

    <properties>
        <java.version>1.8</java.version>
    </properties>

    <dependencies>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter</artifactId>
        </dependency>

        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-test</artifactId>
            <scope>test</scope>
            <exclusions>
                <exclusion>
                    <groupId>org.junit.vintage</groupId>
                    <artifactId>junit-vintage-engine</artifactId>
                </exclusion>
            </exclusions>
        </dependency>

        <!--Hystrix服务监控Dashboard依赖-->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-hystrix</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-hystrix-dashboard</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-actuator</artifactId>
        </dependency>

    </dependencies>

    <build>
        <plugins>
            <plugin>
                <groupId>org.springframework.boot</groupId>
                <artifactId>spring-boot-maven-plugin</artifactId>
            </plugin>
        </plugins>
    </build>

</project>

application.yml配置

server:
  port: 90
  context-path: /

启动类MicroserviceStudentConsumerHystrixDashboard90Application
加注解：@EnableHystrixDashboard

package com.myy.microservicestudentconsumerhystrixdashboard90;

import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
import org.springframework.boot.autoconfigure.jdbc.DataSourceAutoConfiguration;
import org.springframework.boot.autoconfigure.orm.jpa.HibernateJpaAutoConfiguration;
import org.springframework.cloud.netflix.hystrix.dashboard.EnableHystrixDashboard;

@SpringBootApplication(exclude={DataSourceAutoConfiguration.class, HibernateJpaAutoConfiguration.class})
@EnableHystrixDashboard
public class MicroserviceStudentConsumerHystrixDashboard90Application {

    public static void main(String[] args) {
        SpringApplication.run(MicroserviceStudentConsumerHystrixDashboard90Application.class, args);
    }

}

启动项目

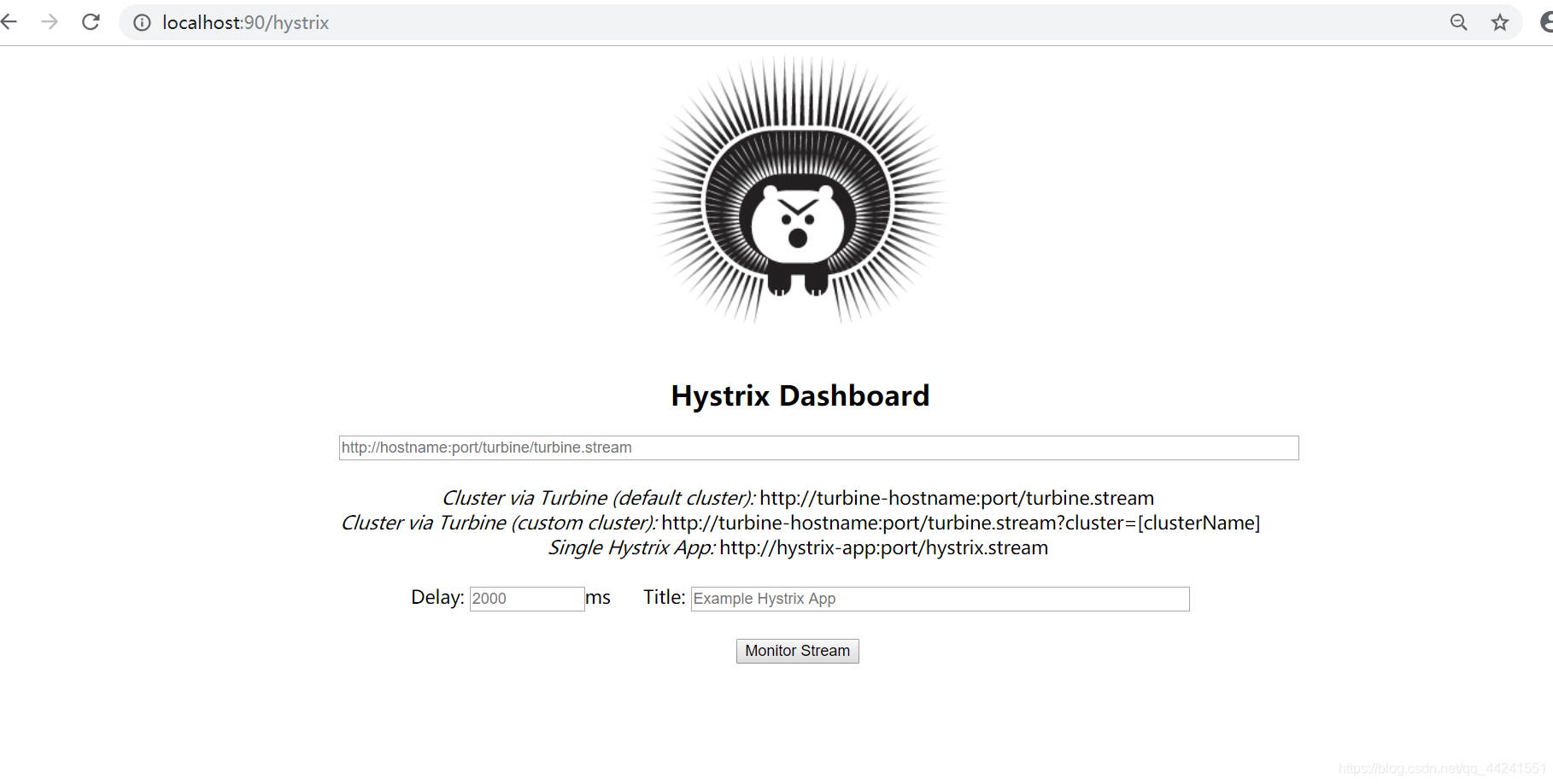

浏览器输入http://localhost:90/hystrix
在这里插入图片描述

测试：
我们直接请求http://localhost/student/hystrix
返回正常业务

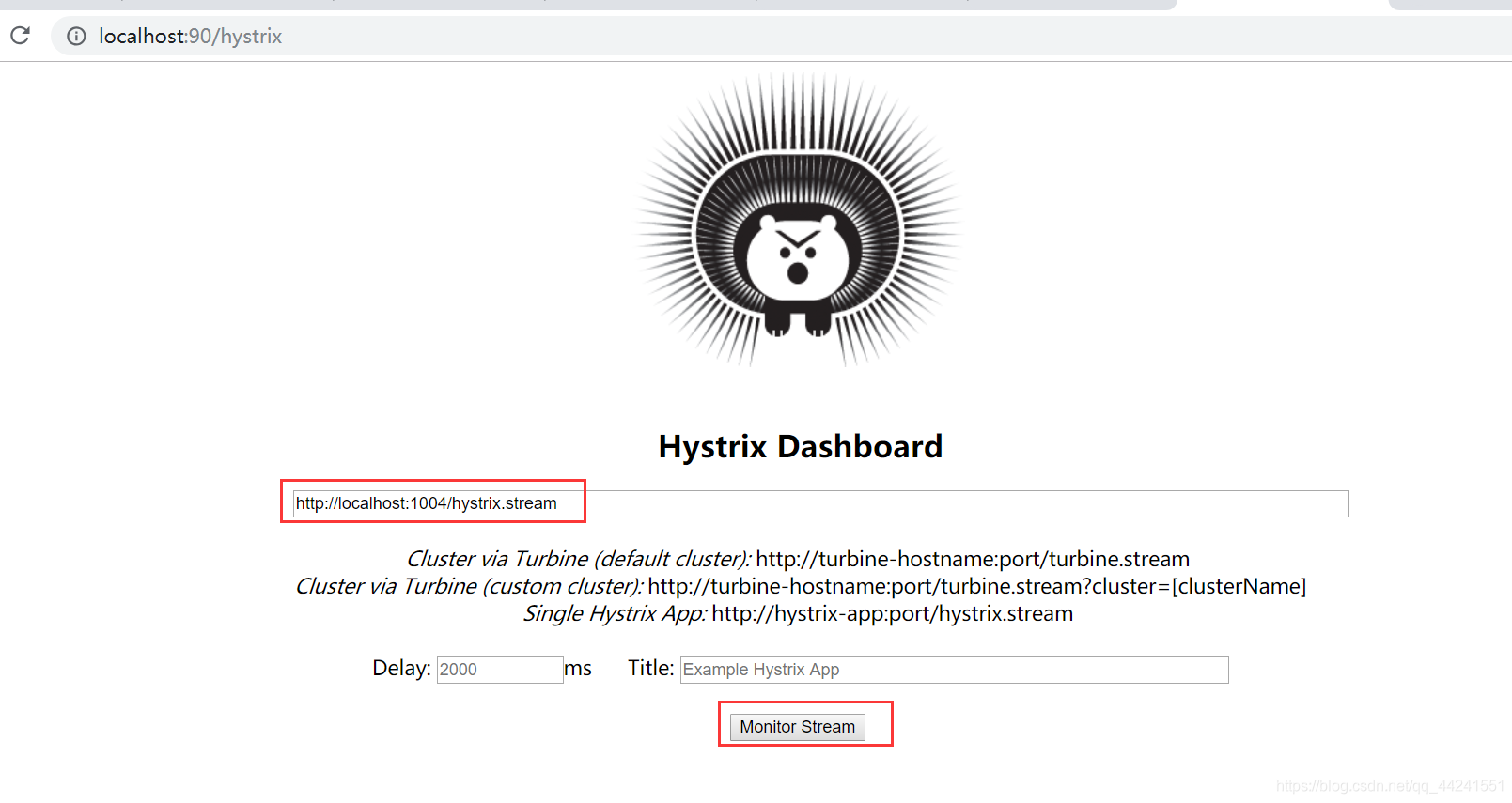

监控输入http://localhost:1004/hystrix.stream

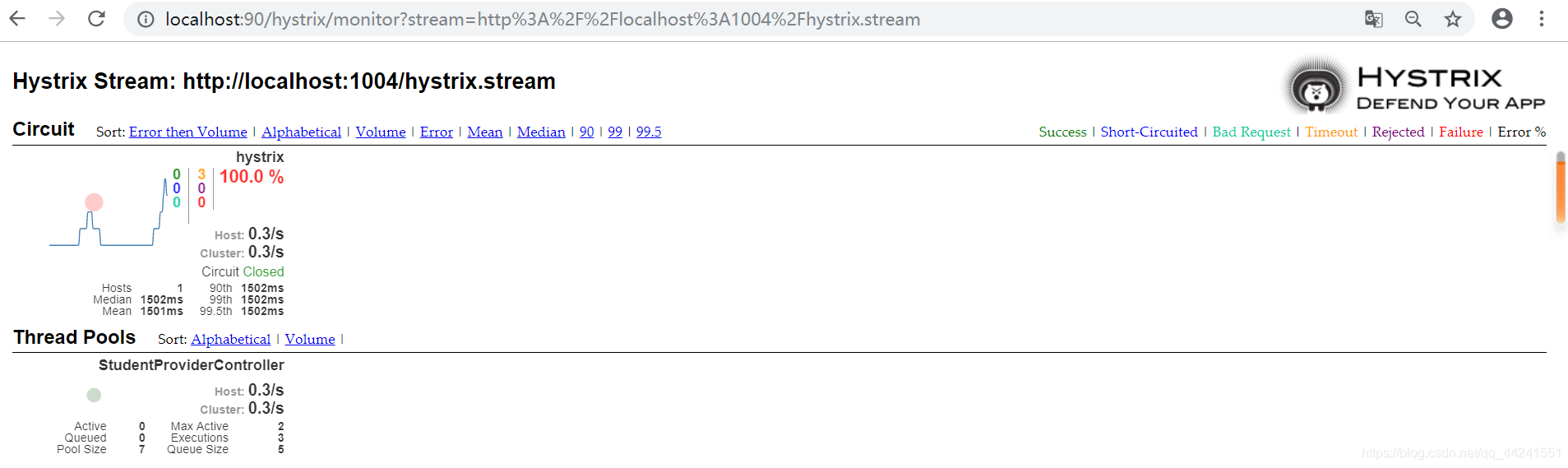

在这里插入图片描述
在这里插入图片描述

目前只有一个节点，要么失败要么成功，所以没有波动图显示

指标含义：
在这里插入图片描述
各种情况：
在这里插入图片描述

标签
hystrix
string
resttemplate
易学教程内所有资源均来自网络或用户发布的内容，如有违反法律规定的内容欢迎反馈！
该文章没有解决你所遇到的问题?点击提问,说说你的问题,让更多的人一起探讨吧!
