MD-Toolbar

删除回忆录丶 提交于 2020-01-11 05:36:46

Toolbar

先上一张图

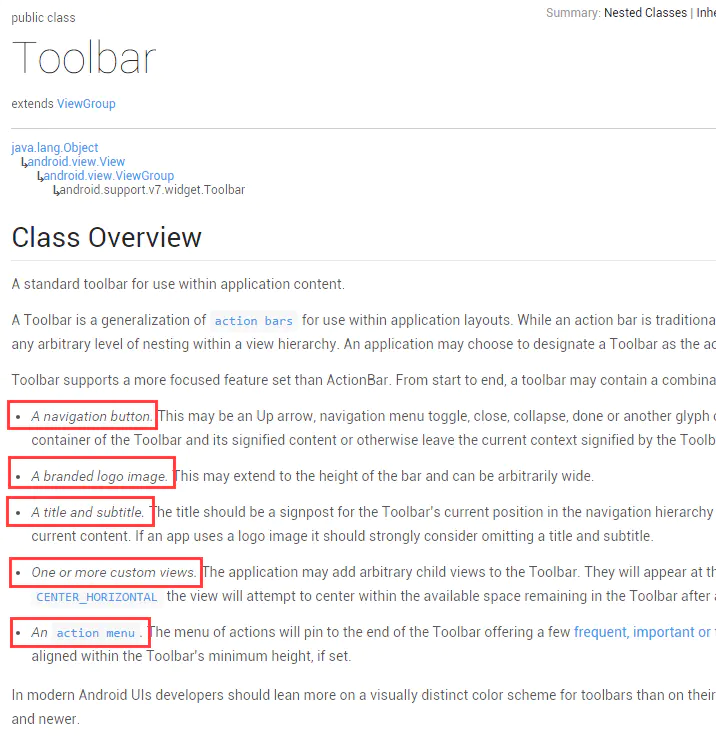

谷歌官方对Toolbar的介绍

根据图中的资料,可以知道,Toolbar首先是一个ViewGroup,它是用来做APP的标题栏,其中包括5个部分,分别是一个导航按钮(a navigation button)、一个logo图片(a branded logo image)、一个标题和副标题(a title and subtitle)、一个或多个自定义View(one or more custom views)以及一个action menu( an action menu)。看一张效果图

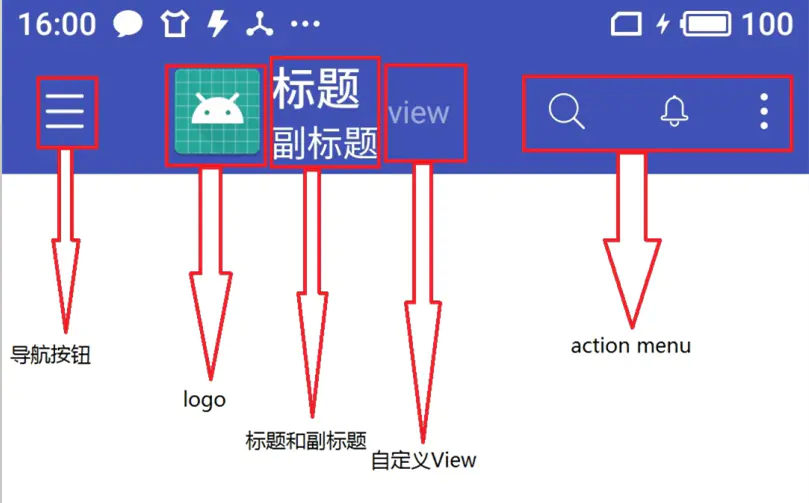

具体效果图

从效果图中,我们可以很明显地看出来5个部分都是哪里,因为Toolbar是一个ViewGroup,你只有都设置出来了才会显示,如果不设置的话,那么都是空的,啥也没有。那么究竟应该怎么设置呢?下面我们就开始使用Toolbar。

Toolbar的正确使用姿势

第一步 导入v7包

implementation 'com.android.support:appcompat-v7:27.0.2

第二步 继承AppCompatActivity

public class MainActivity extends AppCompatActivity

第三步 设置主题theme

 <application
        android:allowBackup="true"
        android:icon="@mipmap/ic_launcher"
        android:label="@string/app_name"
        android:roundIcon="@mipmap/ic_launcher_round"
        android:supportsRtl="true"
        android:theme="@style/Theme.AppCompat.NoActionBar">

这里如果不想让所有的app共用一个主题,可以不在application中设置,可以在单独的activity里面设置。

第四步 各种设置

前三步都很简单,而且基本都是新建项目都能创建好的,这里就不多讲了,重点就在这第四步怎么设置这里了。
首先,在布局文件中的基本属性设置:

 <android.support.v7.widget.Toolbar
        android:id="@+id/toolbar"
        android:layout_width="match_parent"
        android:layout_height="?attr/actionBarSize"
        android:background="@color/colorPrimary"
        app:logo="@mipmap/ic_launcher"
        app:title="标题"
        app:titleTextColor="#fff"
        app:subtitle="副标题"
        app:subtitleTextColor="#fff"
        app:navigationIcon="@drawable/ic_menu"
        android:theme="@style/Base.Theme.AppCompat.Light"
        app:popupTheme="@style/toolBar_pop_item"
        >

这里的属性设置了导航按钮、logo和主标题副标题,属性名称很清楚不多讲,action menu的设置需要通过代码,自定义View放到后面来讲。
导航Button设置点击事件

 mToolbar=findViewById(R.id.toolbar);
        setSupportActionBar(mToolbar);//利用Toolbar代替ActionBar
        //设置导航Button点击事件
        mToolbar.setNavigationOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {
                Toast.makeText(MainActivity.this,"点击导航栏",Toast.LENGTH_SHORT).show();
            }
        });

设置action menu

 //设置移除图片  如果不设置会默认使用系统灰色的图标
        mToolbar.setOverflowIcon(getResources().getDrawable(R.drawable.icon_action));
//填充menu
        mToolbar.inflateMenu(R.menu.toolbar_menu);
//设置点击事件
        mToolbar.setOnMenuItemClickListener(new Toolbar.OnMenuItemClickListener() {
            @Override
            public boolean onMenuItemClick(MenuItem item) {
                switch (item.getItemId()){
                    case R.id.action_settings:
                        Toast.makeText(MainActivity.this,"action_settings",Toast.LENGTH_SHORT).show();

                        break;
                    case R.id.action_share:
                        Toast.makeText(MainActivity.this,"action_share",Toast.LENGTH_SHORT).show();

                        break;
                    case R.id.action_search:
                        Toast.makeText(MainActivity.this,"action_search",Toast.LENGTH_SHORT).show();

                        break;
                        default:
                            break;
                }
                return false;
            }
        });

你发现设置了这一对之后,action menu 依然没有显示出来,因为你还没有重写onCreateOptionsMenu,让action menu显示出来。

@Override
    public boolean onCreateOptionsMenu(Menu menu) {
        getMenuInflater().inflate(R.menu.toolbar_menu,menu);
        return true;
    }

加上这个重写方法以后,action menu就会显示,如同上面的介绍图一样,这个时候有朋友就可能问了,为啥action menu在标题栏上显示这么多图标

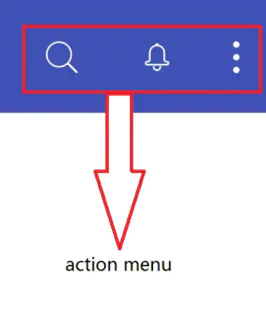

action menu

下面我们来看一下R.menu.toolbar_menu这个配置文件

<?xml version="1.0" encoding="utf-8"?>
<menu xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    tools:context=".MainActivity">
    <item
        android:id="@+id/action_settings"
        android:orderInCategory="100"
        android:title="测试1"
        android:icon="@drawable/icon_search"
        app:showAsAction="ifRoom"/>
    <item
        android:id="@+id/action_share"
        android:orderInCategory="100"
        android:title="测试2"
        android:icon="@drawable/icon_notify"
        app:showAsAction="ifRoom"/>
    <item
        android:id="@+id/action_search"
        android:orderInCategory="100"
        android:title="设置"
        app:showAsAction="never"/>
    <item
        android:id="@+id/action_search2"
        android:orderInCategory="100"
        android:title="关于"
        app:showAsAction="never"/>
</menu>

这其中app:showAsAction属性的作用是来控制item在标题栏上展示的形式,一般多取三个值:always、ifRoom以及never。always:总是展示在标题栏上;ifRoom如果标题栏上有位置就展示出来;never:永不展示标题栏。我这里设置的是前两个item的showAsAction属性是ifRoom,后两个是never,所以在状态栏上前两个图标被展示出来了,因为还有两个item未被在标题栏上显示出来,系统会默认一个图标让用户来点击。这里如果我们把mToolbar.setOverflowIcon(getResources().getDrawable(R.drawable.icon_action)); 这句代码注释掉,结果就会是这样

系统默认的图标

,如果没有未被展示的item,这里就不会出现这个图标。

点击溢出图标,系统默认的弹出样式是这样的

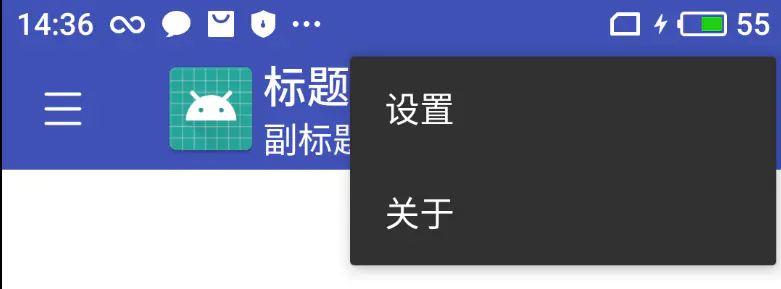

系统默认弹出样式
没错,就是这么丑,那么怎么设置一下这个弹出框,能让它变得好看一些,并且符合我们设计师的要求呢?在xml文件里

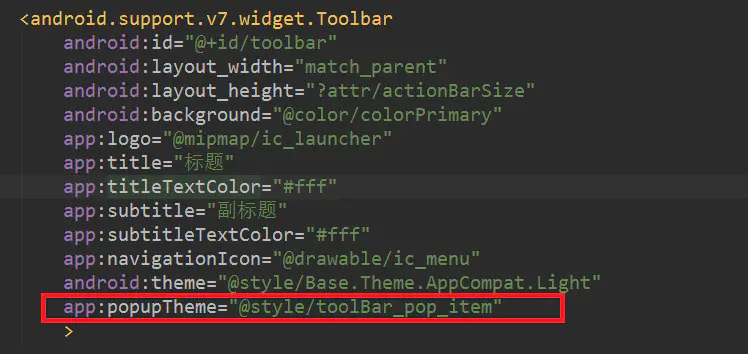

设置弹出框的属性

就是通过app:popupTheme属性来控制的,在style文件里可以设置风格、字体颜色大小等等属性。简单看一下toolBar_pop_item

<style name="toolBar_pop_item" parent="Base.Theme.AppCompat.Light">
        <item name="android:textColor">@color/colorAccent</item>
</style>

看一下现在的效果

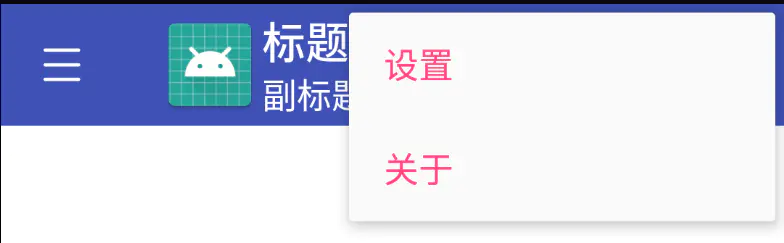

设置style之后的效果

具体的效果根据UI设计师的设计手稿来定

小结

关于ToolBar的使用,在xml布局文件里面,可以通过属性设置好导航Button、logo图标以及正副标题,在代码可以设置导航Button的点击事件,action menu通过代码来设置,如果要显示出来记得重写onCreateOptionsMenu(Menu menu)方法,关于让menu里面的item在标题栏中的显示通过showAsAction属性来控制,常用的三个属性分别是always、ifRoom以及never,item弹出的样式可以通过style文件来设置。知道这些,基本就可以完成标题栏导航栏、logo图标、正副标题已经action menu的设置了,关于自定义View,下面会单独拿出来讲。

标题居中问题和自定义Toolbar

关于标题居中问题,我看很多小伙伴们都提出过,其实解决起来非常的简单,就是利用自定义View。之前文中提到过Toolbar是一个ViewGroup,如果需要添加自定义View,只需要在Toolbar里面增加其子ViewGroup或者子View。

<android.support.v7.widget.Toolbar
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:background="@color/colorPrimary"
        >

        <RelativeLayout
            android:layout_width="match_parent"
            android:layout_height="match_parent"
            android:layout_marginLeft="10dp"
            android:layout_marginRight="10dp"
            android:gravity="center_vertical"

            >
            <ImageView
                android:id="@+id/iv_back"
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:src="@drawable/ic_back"
                android:layout_centerVertical="true"
                />

            <TextView
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:textColor="#fff"
                android:text="标题"
                android:textSize="18sp"
                android:layout_centerHorizontal="true"
                />

               <EditText
                   android:visibility="gone"
                   android:layout_width="match_parent"
                   android:layout_height="wrap_content"
                   android:layout_marginLeft="50dp"
                   android:layout_marginRight="50dp"
                   android:layout_centerHorizontal="true"
                   android:background="@drawable/search_bg"
                   android:drawableLeft="@drawable/icon_search"
                   android:padding="5dp"
                   android:textColorHint="#fff"
                   android:hint="请输入搜索内容"
                   android:gravity="center"
                   android:cursorVisible="false"
                   />
        </RelativeLayout>
    </android.support.v7.widget.Toolbar>

通过这种自定义View方式就可以解决标题居中的问题,看一下效果

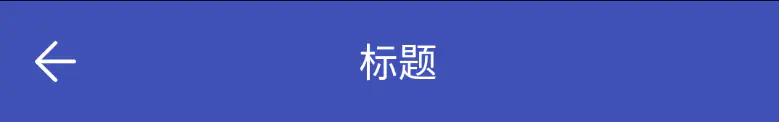

标题居中效果

注意这里返回键不要通过Toolbar的导航Button设置,这样会影响标题居中的效果,直接在自定义View里面设置就行了。
有些App用搜索框,其实也是利用自定义View来实现,实现起来也很简单,搜索框在中间跟标题重叠,通过设置可见性来调控,简单看一下效果

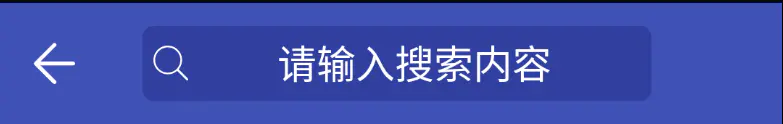

搜索标题栏
写到这里,肯定会有小伙伴问了,这里使用Toolbar有什么用,我自己写一个RelativeLayout或者其他什么布局都能实现,为啥非要用Toolbar呢?这里说一下,使用Toolbar比起传统的自定义布局的好处。第一、不需要考虑标题栏和系统状态栏匹配的问题,你自己写还得匹配系统状态栏;第二、就是Toolbar可以和其他的MD设计风格的空间连用,做出比较炫的效果,比如Toolbar+NestScrollView,Toolbar+DrawerLayout + NavigationView等等;第三、谷歌推荐的控件当然要用(嘿嘿,强行凑三条)。

总结

Toolbar是一个ViewGroup,用来做App的标题栏,主要有5部分,导航Button、logo、正副标题、自定义View以及action menu。通过xml文件属性可以设置导航Button、logo和正副标题,通过代码设置action menu,利用自定义View可以解决标题不居中的问题。

最后的最后,放上文中demo的地址:https://github.com/kaka10xiaobang/ToolbarDemo
