气压计 MS5611-01BA03 数据读取

气压计 MS5611-01BA03 数据读取

1、简介及注意事项

  气压计MS5611-01BA03 采用24位的气压和温度AD转换值，SPI、IIC接口协议读取，采用256、512、1024、2048和4096的过采样率提高采样精度。256的过采样率最低转换时间为0.5ms。
  该气压计仅仅只有5个基本指令：复位、读ProM校准值、D1启动温度转换、D2启动气压转换、读取ADC转换值结果。

1. 关于初始化
   在上电之后，需要执行复位指令，确保校准值Prom都载入到寄存器中。
   Prom寄存器值，读取一次即可。Prom值中从0xA0-0xAE，最后一位始终为0，所以共八个指令，第一个是厂商信息，2-7是六个系数信息，8是CRC校验信息。
   SPI模式可以采用0和3模式，即：SPI_CPOL_Low和SPI_CPHA_1Edge、SPI_CPOL_High和SPI_CPHA_2Edge。
   在启动AD转换之后，需要等待相应的时间去读取，否则读取的时候可能为0；连续读取两次数据也为0；
2. 关于协议时序图

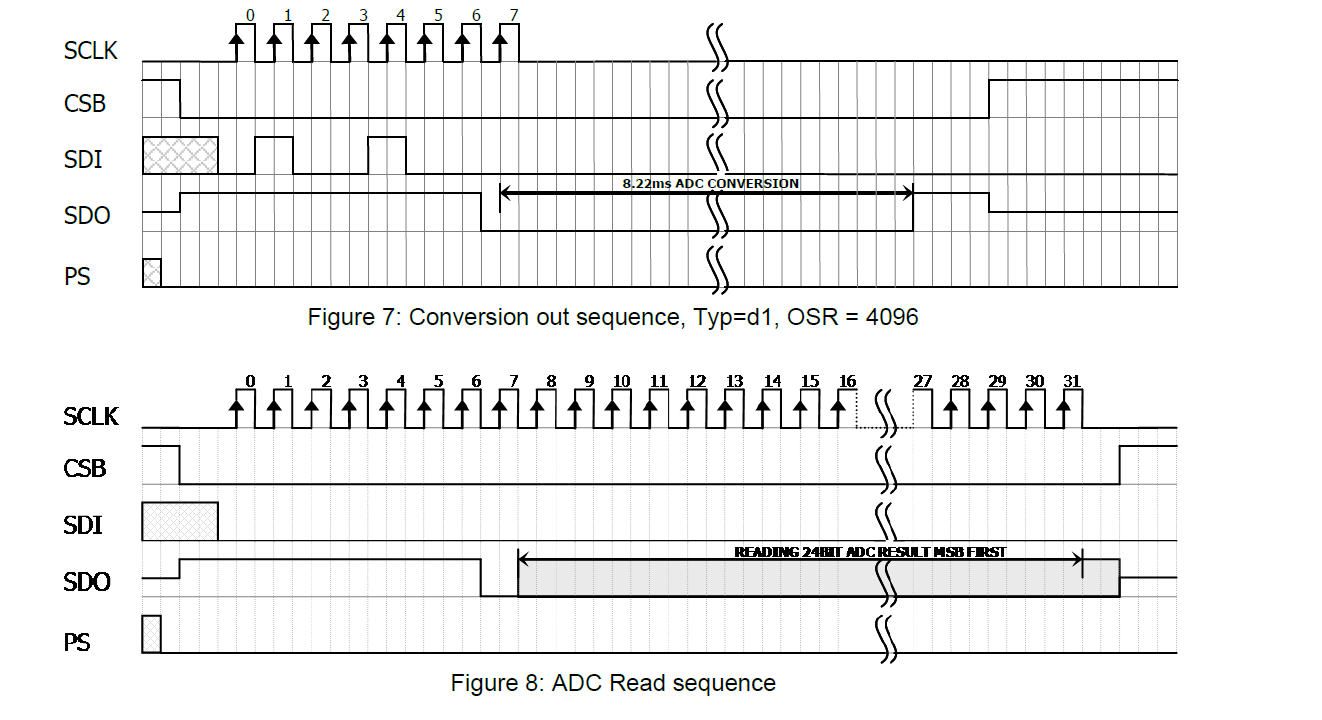

   气压、温度转换数据读取

     在发送完0x48（OSR 4096）之后，需要等待8.22ms，之后再去读取数据，读取数据的时候，也需要发送相应的数据，才能传回数据。

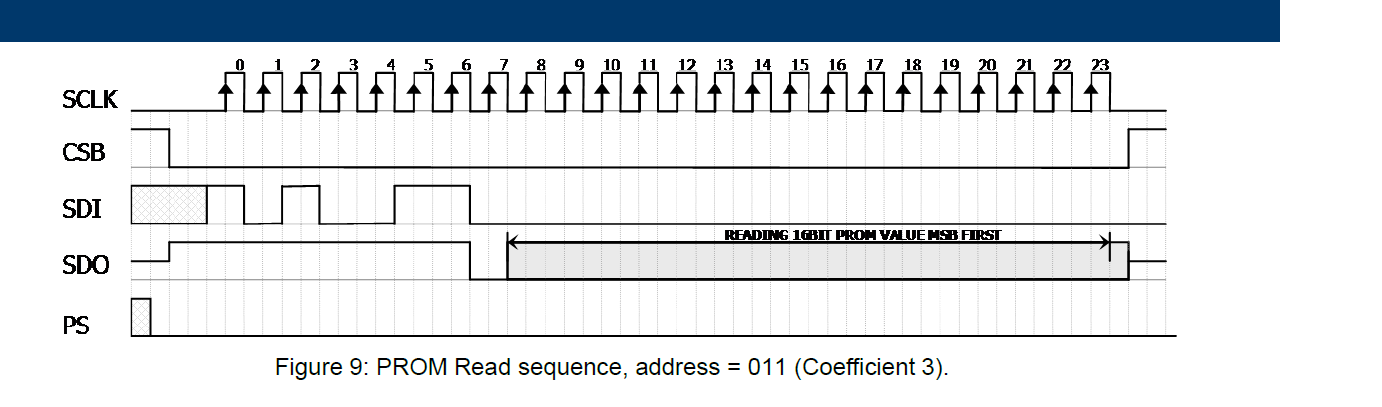

Prom数据读取

  

2、数据读取
