如何调用Revit API实现风道末端与风管连接？

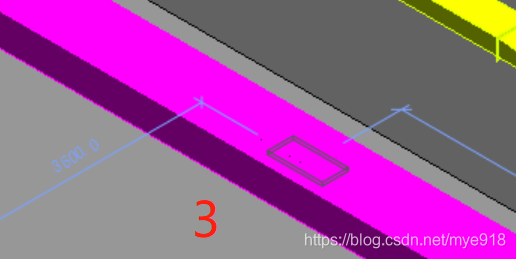

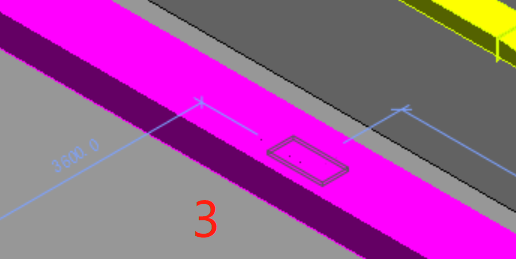

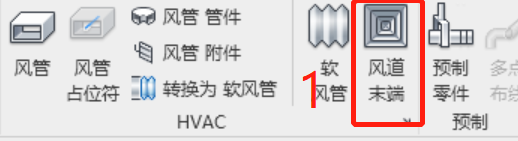

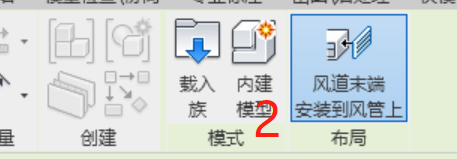

将风道末端连接到风管上，在Revit的UI界面上操作步骤如下：选择"风道末端"->"风道末端安装到风管上"->"拾取风管"。



那么，如何调用Revit API来实现上述操作步骤？

经过一番查找资料，发现有一个非常有用的类MechanicalUtils。

实现操作主要有两步：

1、创建风道末端实例，要求该实例位置可以投影到风管的中心线上。

Document..::..NewFamilyInstance

public FamilyInstance NewFamilyInstance( XYZ location, FamilySymbol symbol, Level level, StructuralType structuralType )

2、连接风道末端到风管。

MechanicalUtils.ConnectAirTerminalOnDuct

public static bool ConnectAirTerminalOnDuct( Document document, ElementId airTerminalId, ElementId ductCurveId )

此外，MechanicalUtils和PlumbingUtils两个类包含很多有用的方法，如BreakCurve，用于打断管件。感兴趣的朋友可以去查找Revit API的帮助文档。
