组合模式-Composite

由 半世苍凉 提交于 2020-01-02 20:43:32

1.看一个学校院系展示需求

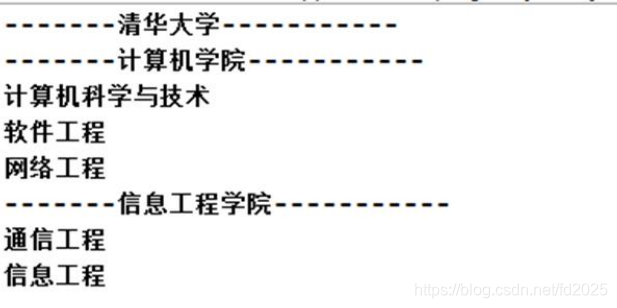

编写程序展示一个学校院系结构：需求是这样，要在一个页面中展示出学校的院系组成，一个学校有多个学院，一个学院有多个系。如图：

在这里插入图片描述

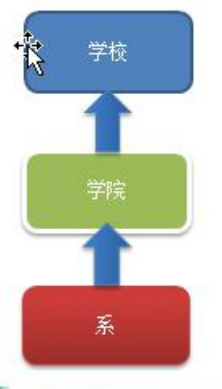

2 传统方案解决学校院系展示(类图)

在这里插入图片描述

3. 传统方案解决学校院系展示存在的问题分析

  1. 将 学院看做是学校的子类， 系是学院的子类，这样实际上是站在组织大小来进行分层次的

  2. 实际上我们的要求是 ：在一个页面中展示出学校的院系组成，一个学校有多个学院，一个学院有多个系， 因此这种方案， 不能很好实现的管理的操作，比如对学院、系的 添加，删除，遍历等‘

  3. 解决方案：把学校、院、系都看做是组织结构，他们之间没有继承的关系，而是一个树形结构，可以更好的实现管理操作。 => 组合模式

4. 组合模式基本介绍

  1. 组合模式（Composite Pattern），又叫部分整体模式，它创建了对象组的树形结构，将对象组合成树状结构以表示“ 整体- 部分”的层次关系。
  2. 组合模式 依据树形结构来组合对象，用来表示部分以及整体层次。
  3. 这种类型的设计模式属于结构型模式。
  4. 组合模式使得 用户对单个对象和组合对象的访问具有一致性，即：组合能让客户以一致的方式处理个别对象以及组合对象

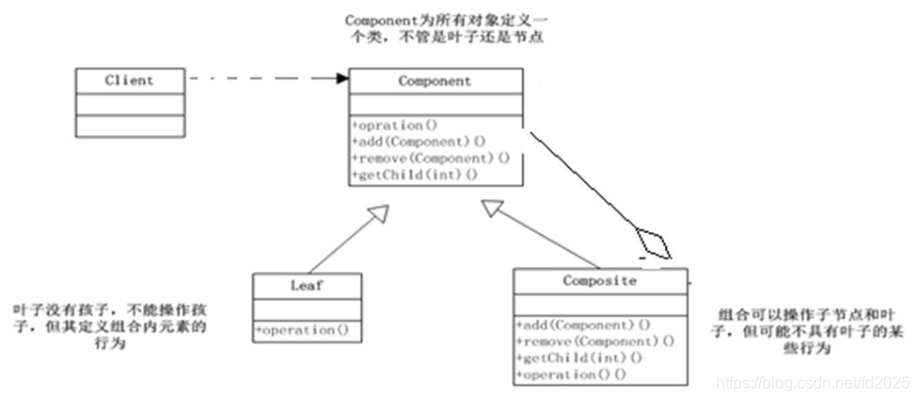

5. 组合模式原理类图

在这里插入图片描述

  1. Component :这是组合中对象声明接口，在适当情况下，实现所有类共有的接口默认行为,用于访问和管理Component 子部件, Component 可以是抽象类或者接口
  2. Leaf : 在组合中表示叶子节点，叶子节点没有子节点
  3. Composite :非叶子节点， 用于存储子部件， 在 Component 接口中实现 子部件的相关操作，比如增加(add),删除

6.组合模式解决学校院系展示的 应用实例

  1. 编写程序展示一个学校院系结构：需求是这样，要在一个页面中展示出学校的院系组成，一个学校有多个学院，一个学院有多个系。

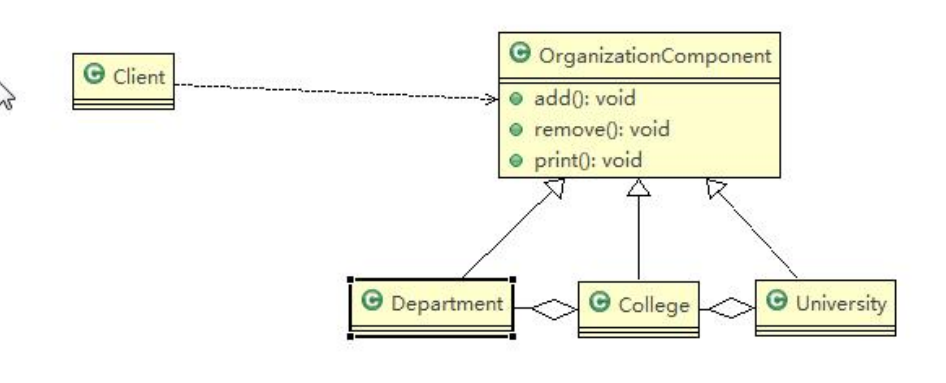

  2. 思路分析和图解(类图)

在这里插入图片描述
3) 代码实现

public abstract class OrganizationComponent {

	private String name;//名字

	private String des;//说明

	protected void add(OrganizationComponent organizationComponent) {
		throw new UnsupportedOperationException();
	}
	protected void remove(OrganizationComponent organizationComponent) {
		throw new UnsupportedOperationException();
	}


	//构造器
	public OrganizationComponent(String name, String des) {
		super();
		this.name = name;
		this.des = des;
	}

	public String getName() {
		return name;
	}

	public void setName(String name) {
		this.name = name;
	}

	public String getDes() {
		return des;
	}

	public void setDes(String des) {
		this.des = des;
	}

	//方法print, 做成抽象的, 子类都需要实现
	protected abstract void print();
}



/**]
 * University 就是composite,可以管理 College
 * @author Administrator
 *
 */
public class University extends OrganizationComponent{
	List<OrganizationComponent> organizationComponents = new ArrayList<OrganizationComponent>();

	public University(String name, String des) {
		super(name, des);
	}

	@Override
	protected void add(OrganizationComponent organizationComponent) {
		organizationComponents.add(organizationComponent);
	}

	@Override
	protected void remove(OrganizationComponent organizationComponent) {
		organizationComponents.remove(organizationComponent);
	}

	@Override
	public String getName() {
		return super.getName();
	}
	@Override
	public String getDes() {
		return super.getDes();
	}
	// print方法，就是输出University 包含的学院
	@Override
	protected void print() {
		System.out.println("----------"+getName()+"-----------");
		for(OrganizationComponent organizationComponent:organizationComponents) {
			organizationComponent.print();
		}

	}

}

public class College extends OrganizationComponent {
	//List 中 存放的Department
	List<OrganizationComponent> organizationComponents = new ArrayList<OrganizationComponent>();
	// 构造器
	public College(String name, String des) {
		super(name, des);
	}
	// 重写add
	@Override
	protected void add(OrganizationComponent organizationComponent) {
		//  将来实际业务中，Colleage 的 add 和  University add 不一定完全一样
		organizationComponents.add(organizationComponent);
	}
	// 重写remove
	@Override
	protected void remove(OrganizationComponent organizationComponent) {
		organizationComponents.remove(organizationComponent);
	}
	@Override
	public String getName() {
		return super.getName();
	}
	@Override
	public String getDes() {
		return super.getDes();
	}
	// print方法，就是输出University 包含的学院
	@Override
	protected void print() {
		System.out.println("--------------" + getName() + "--------------");
		//遍历 organizationComponents
		for (OrganizationComponent organizationComponent : organizationComponents) {
			organizationComponent.print();
		}
	}
}


public class Department extends OrganizationComponent {
	//没有集合
	public Department(String name, String des) {
		super(name, des);
		// TODO Auto-generated constructor stub
	}
	//add , remove 就不用写了，因为他是叶子节点

	@Override
	public String getName() {
		// TODO Auto-generated method stub
		return super.getName();
	}

	@Override
	public String getDes() {
		// TODO Auto-generated method stub
		return super.getDes();
	}

	@Override
	protected void print() {
		// TODO Auto-generated method stub
		System.out.println(getName());
	}

}


public class Client {
	public static void main(String[] args) {
		// TODO Auto-generated method stub

		//从大到小创建对象 学校
		OrganizationComponent university = new University("清华大学", " 中国顶级大学 ");
		//创建 学院
		OrganizationComponent computerCollege = new College("计算机学院", " 计算机学院 ");
		OrganizationComponent infoEngineercollege = new College("信息工程学院", " 信息工程学院 ");

		//创建各个学院下面的系(专业)
		computerCollege.add(new Department("软件工程", " 软件工程不错 "));
		computerCollege.add(new Department("网络工程", " 网络工程不错 "));
		computerCollege.add(new Department("计算机科学与技术", " 计算机科学与技术是老牌的专业 "));

		//
		infoEngineercollege.add(new Department("通信工程", " 通信工程不好学 "));
		infoEngineercollege.add(new Department("信息工程", " 信息工程好学 "));

		//将学院加入到 学校
		university.add(computerCollege);
		university.add(infoEngineercollege);

		university.print();
		infoEngineercollege.print();
	}

}

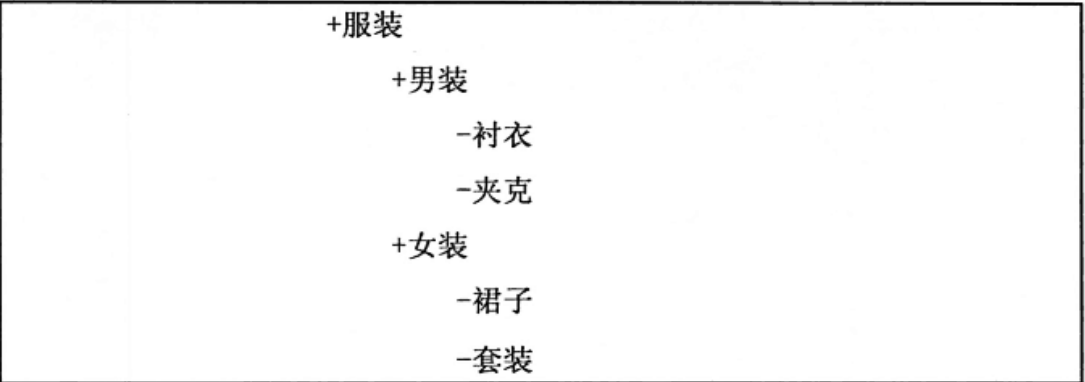

7. 商品类别树

在这里插入图片描述
代码如下：

/**
 * 封装的组件对象
 * @author Administrator
 *
 */
public abstract class Component {

	/**
	 * 输出组件自身的名称
	 * @param preStr
	 */
	public abstract void printStruct(String preStr);

	/**
	 * 向组合对象中加入组件对象
	 * @param child 被加入组合对象中的组件对象
	 */
	public void addChild(Component child) {
		throw new UnsupportedOperationException();
	}

	/**
	 * 从组合对象中移除某个组件对象
	 * @param child
	 */
	public void removeChild(Component child) {
		throw new UnsupportedOperationException();
	}

	/**
	 * 返回某个索引对象
	 * @param index 需要获取的的组件对象的索引，索引从0开始
	 */
	public Component getChild(int index) {
		throw new UnsupportedOperationException();
	}


}


/**
 * 组合对象，可以包含其他组合对象或者叶子对象
 * @author Administrator
 *
 */
public class Composite extends Component{

	/**
	 * 用来存储组合对象中包含的子组件对象
	 */
	private List<Component> childComponent = null;

	/**
	 * 组合对象的名字
	 */
	private String name;

	public Composite(String name) {
		this.name = name;
	}

	public void addChild(Component component) {
		//延迟初始化
		if(childComponent == null) {
			childComponent = new ArrayList<>();
		}
		childComponent.add(component);
	}
	@Override
	public void printStruct(String preStr) {
		//先把自己输出出去
		System.out.println(preStr +"+"+this.name);
		if(this.childComponent!=null) {
			//添加一个空格，表示向后缩进一个空格
			preStr += " ";
			//输出当前对象的子对象
			for(Component component : childComponent) {
				//递归输出每个子对象
				component.printStruct(preStr);
			}
		}

	}

}


/**
 * 叶子对象
 * @author Administrator
 *
 */
public class Leaf  extends Component{
	/**
	 * 叶子对象的名称
	 */
	private String name;
	public Leaf(String name) {
		this.name = name;
	}
	@Override
	public void printStruct(String preStr) {
		System.out.println(preStr+"-"+name);
	}
}


public class Client {

	public static void main(String[] args) {
		//定义所有的组合对象
		Component root = new Composite("服装");
		Component c1 = new Composite("男装");
		Component c2 = new Composite("女装");

		//定义所有的叶子对象
		Component leaf1 = new Leaf("衬衣");
		Component leaf2 = new Leaf("夹克");
		Component leaf3 = new Leaf("裙子");
		Component leaf4 = new Leaf("套装");

		//按照树的结构来组合对象和叶子对象
		root.addChild(c1);
		root.addChild(c2);

		c1.addChild(leaf1);
		c1.addChild(leaf2);

		c2.addChild(leaf3);
		c2.addChild(leaf4);

		//调用跟对象的输出功能来输出整棵树
		root.printStruct("");
	}
}

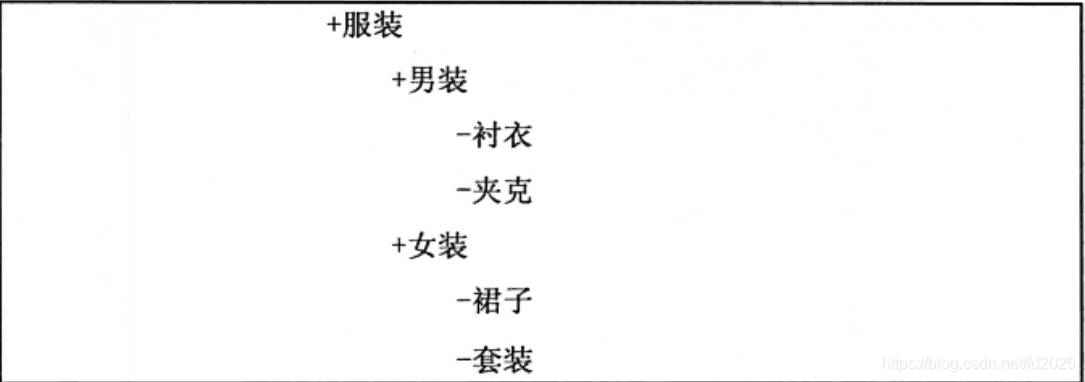

运行结果如下:

在这里插入图片描述

8.组合模式的注意事项和细节

  1. 简化客户端操作。客户端只需要面对一致的对象而不用考虑整体部分或者节点叶子的问题。
  2. 具有较强的扩展性。当我们要更改组合对象时，我们只需要调整内部的层次关系，客户端不用做出任何改动.
  3. 方便创建出复杂的层次结构。客户端不用理会组合里面的组成细节，容易添加节点或者叶子从而创建出复杂的树形结构
  4. 需 要遍历组织机构，或者处理的对象具有树形结构时, 非常 适合使用组合模式.
  5. 要求较高的抽象性，如果 节点和叶子有很多差异性的话，比如很多方法和属性都不一样 ，

在这里插入图片描述
