pd中的ER图中增加注释-001

power designer在ER图中显示注释

找了很久，终于找到一个有用的了,还是这个比较靠谱:

Add a comments for tables columns in pdm…

原理就是通过创建增加扩展属性获取表字段的comment字段

创建pdm

这个扩展属性必须在已存在的pdm工作区间中，也就是说，每创建一个pdm,就需要再次创建这样的扩展属性。这也是比较麻烦，但比起在ER图中显示注释，这样还是能接受的

创建扩展属性

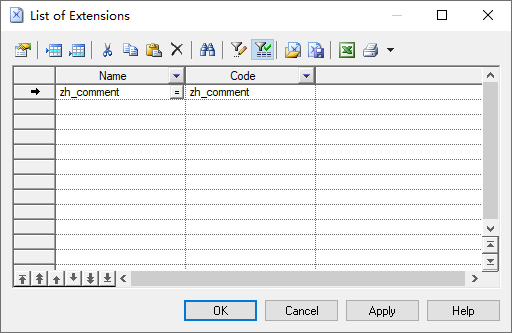

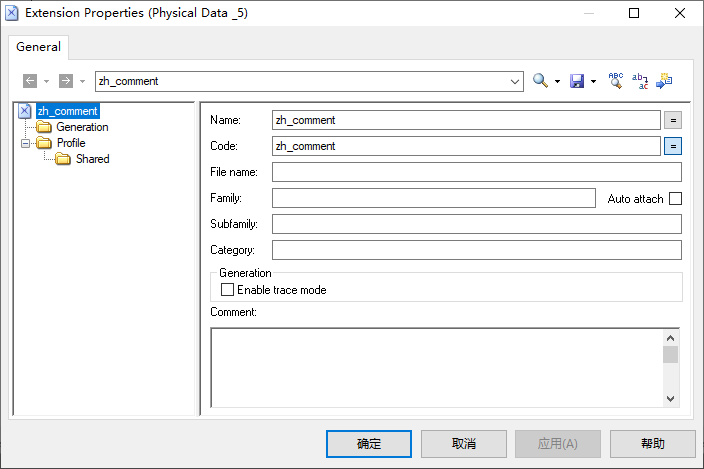

model->extensions，输入扩展属性节点的名称，这里是zh_comments:

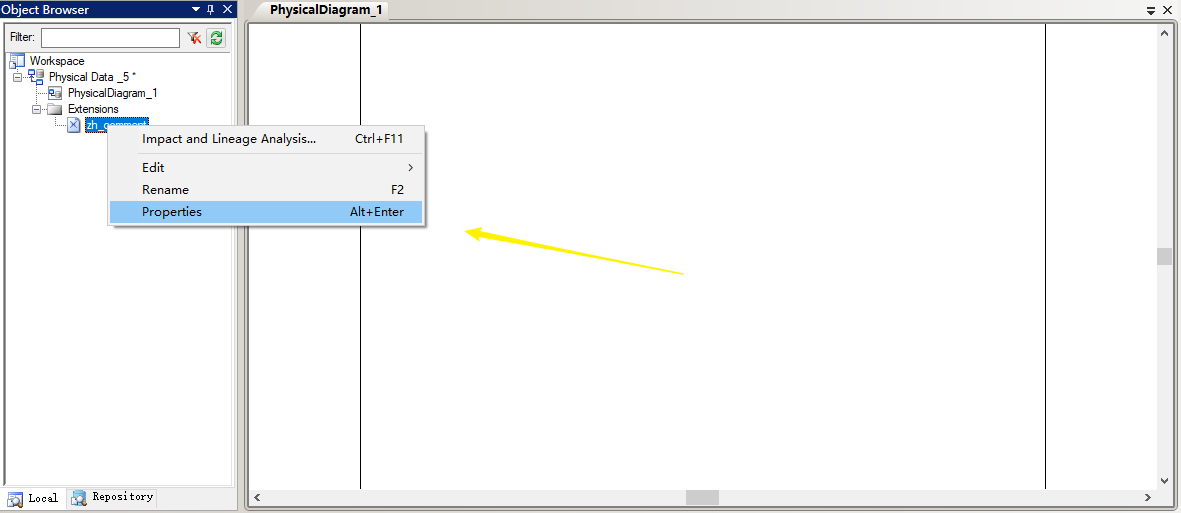

选中扩展属性节点:

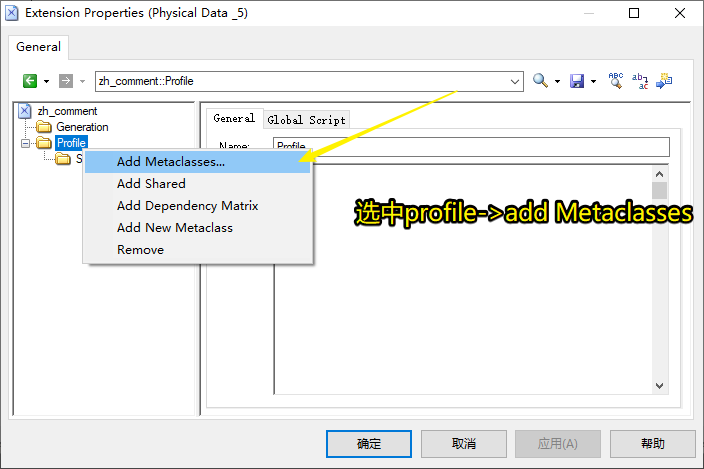

选中profile->addMetaClass:

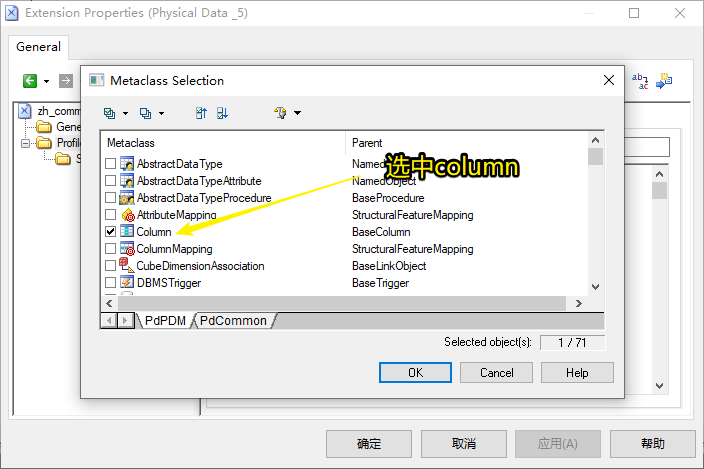

选中column:

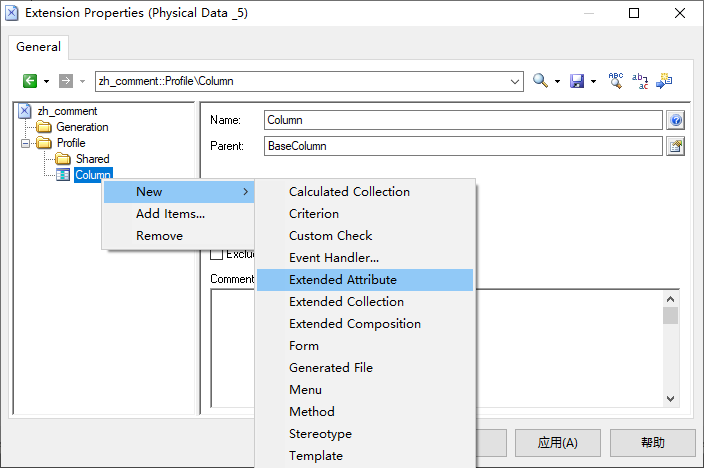

新增column中的attribute:

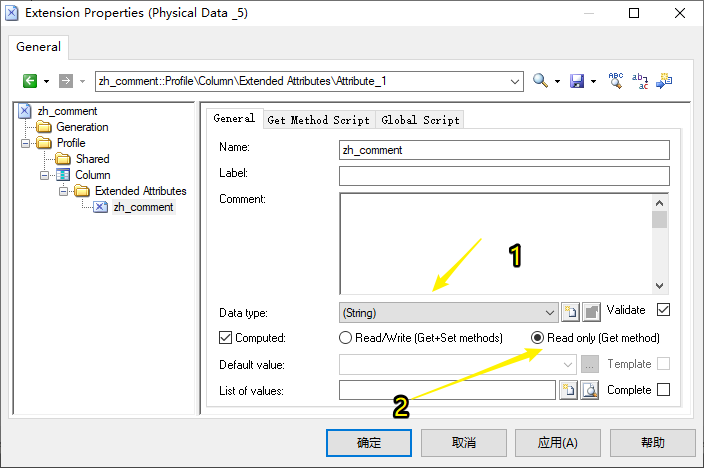

新增完之后，修改属性名称为zh_comment,注意，这个名称后面在展示ER图的时候需要用到。在弹出框中选择Data type为string,然后选择computed->ReadOnly(get method):

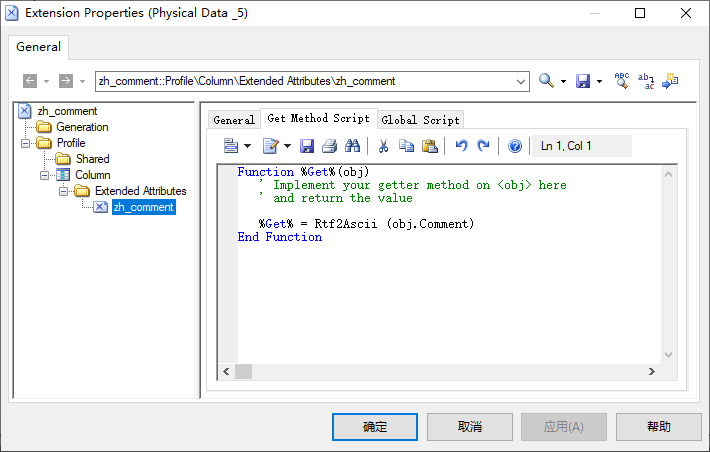

在Get Method Scripttab页将%Get% = ""替换成%Get% = Rtf2Ascii (obj.Comment):

显示扩展属性

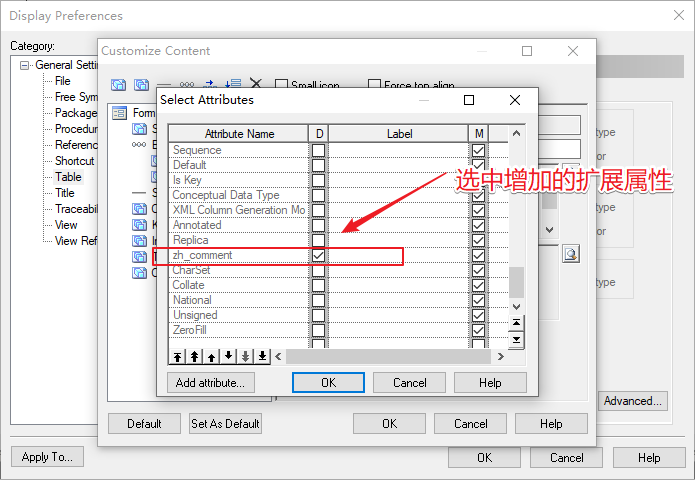

然后Tools->Display Preferences->Table->Advanced->Columns,选中我们新增的扩展属性:

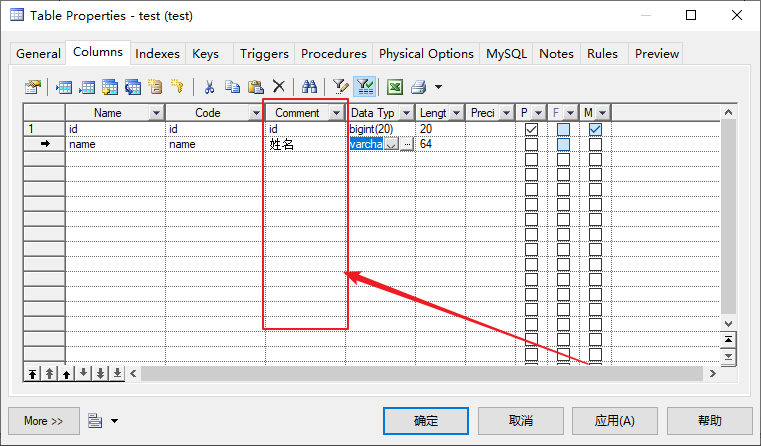

新增一个table看看:

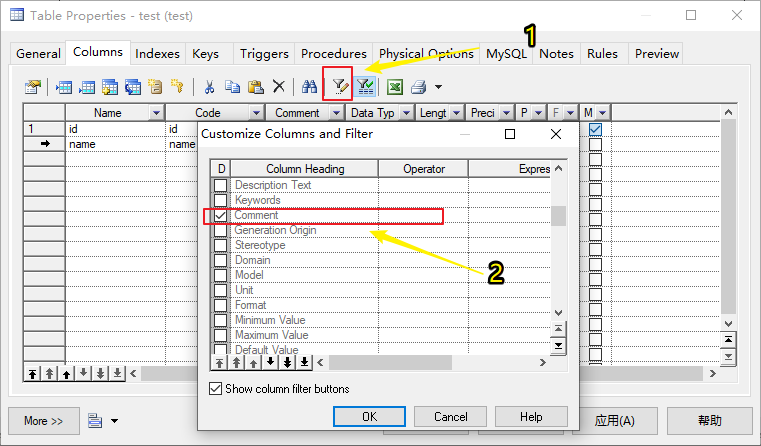

注意，如果没有显示comment这一列，可以通过点击Customize Columns and filter，然后选中commnet就行:

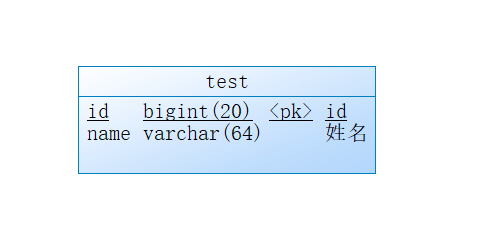

然后再看看我们的ER图，是不是展示了注释:

good luck !
