simulink将值传递给mask封装下的模块

文章目录

• 参数提升
• 使用变量名称引用模块参数
• 参考链接

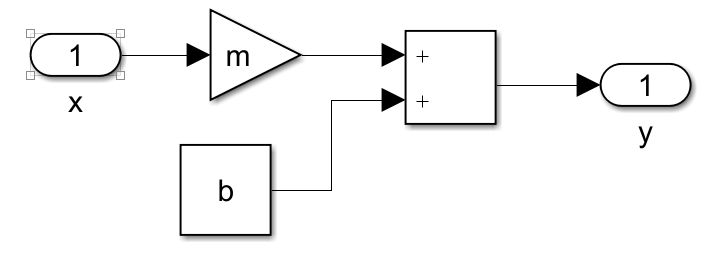

参数提升

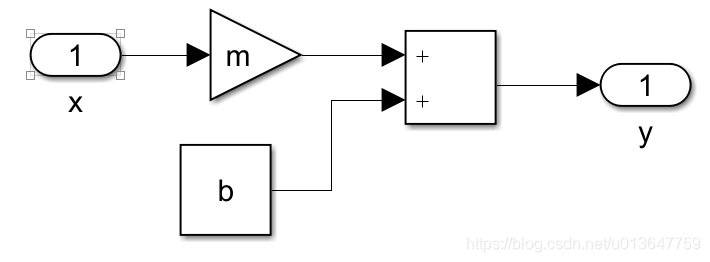

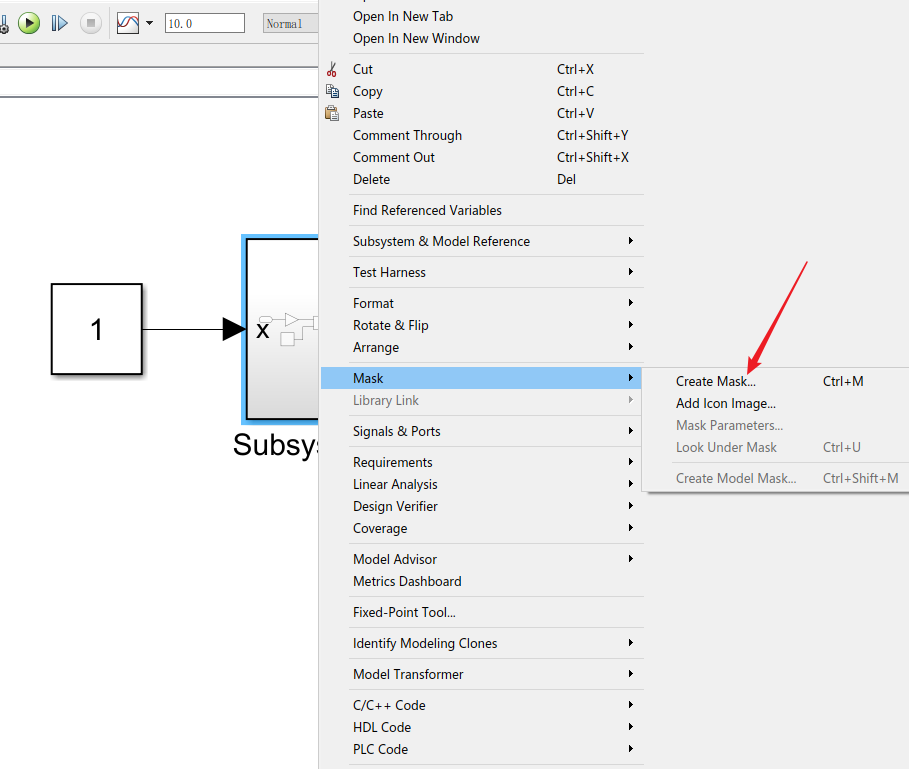

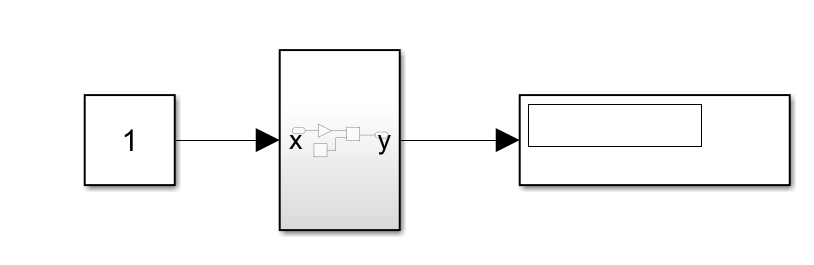

1.Mask-->Create Mask

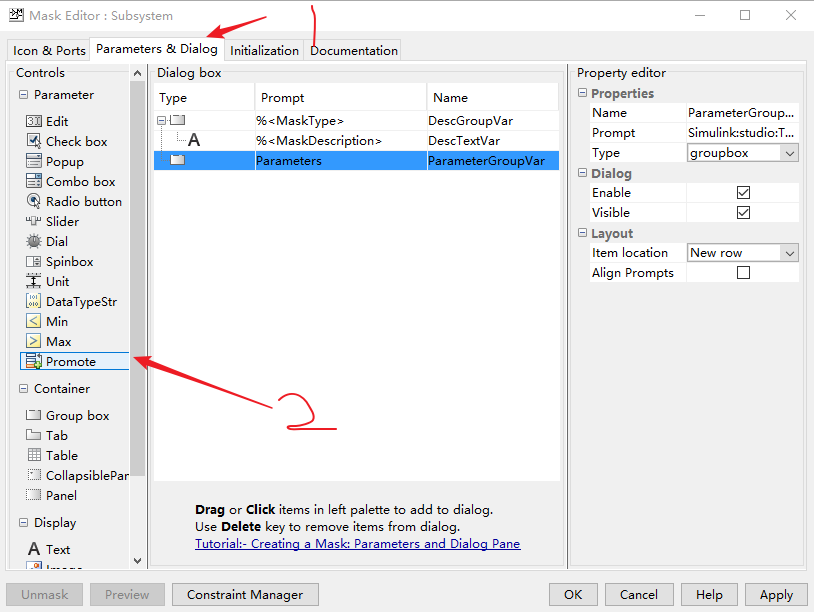

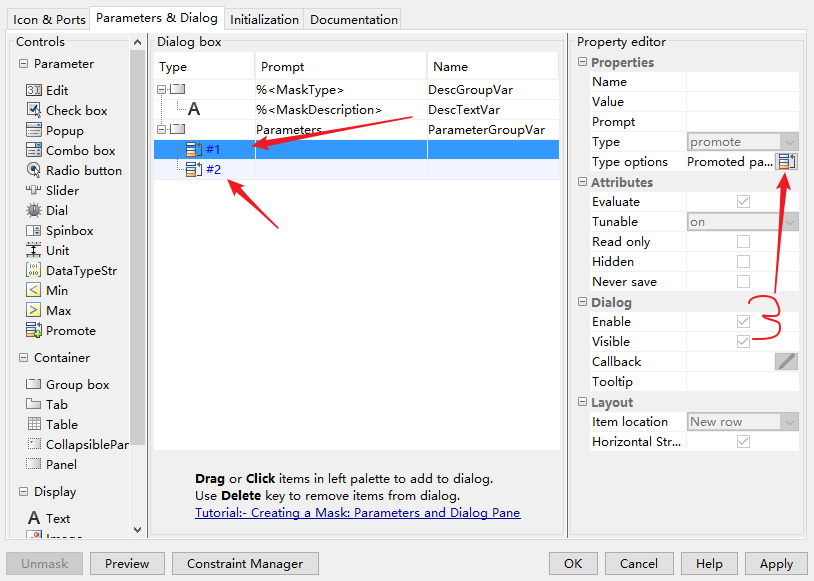

2.Parameters & Dialog-->Promote，点击Promote两次

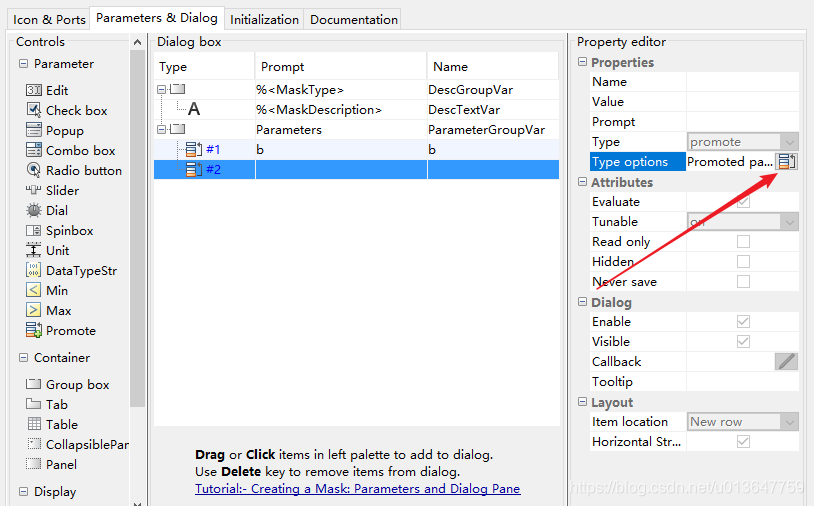

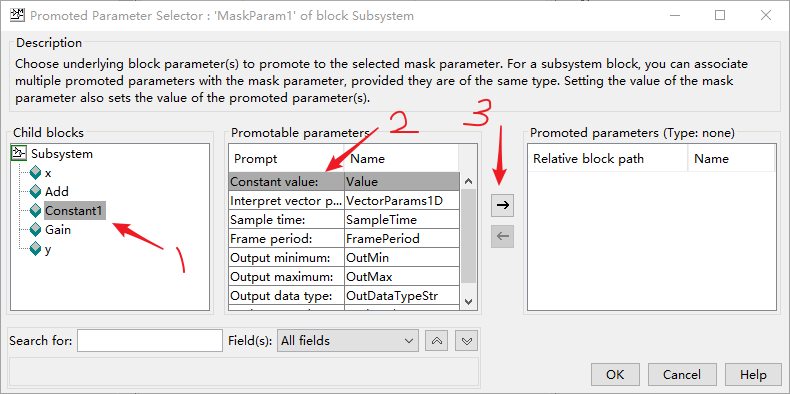

3. 出现两个变量，点击图中3所示。

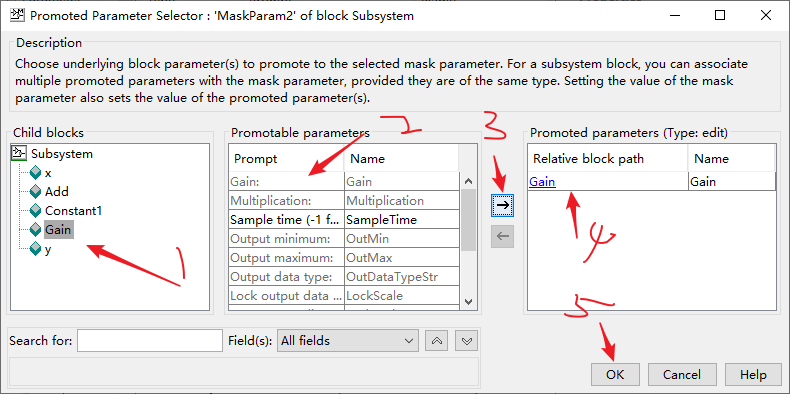

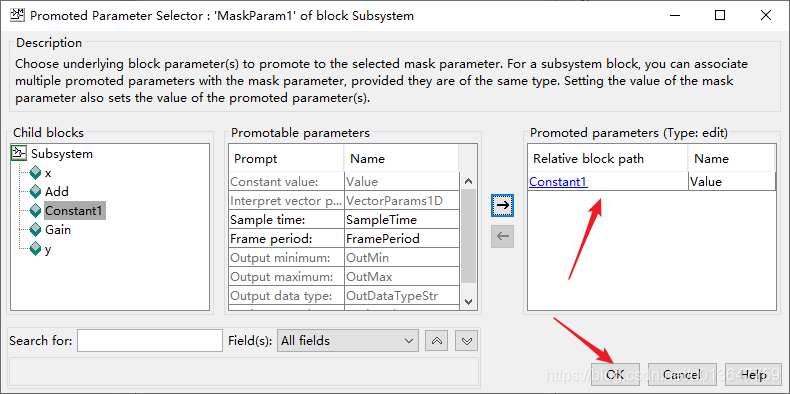

4. 添加Promoted parameters

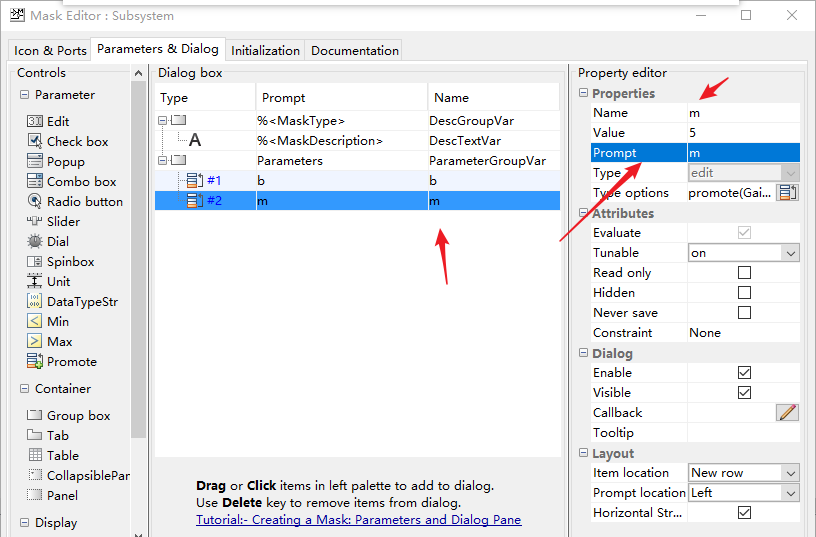

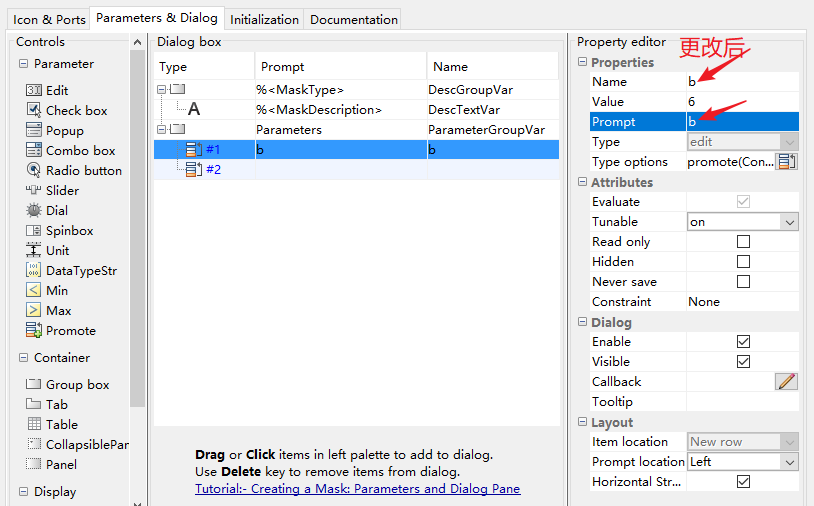

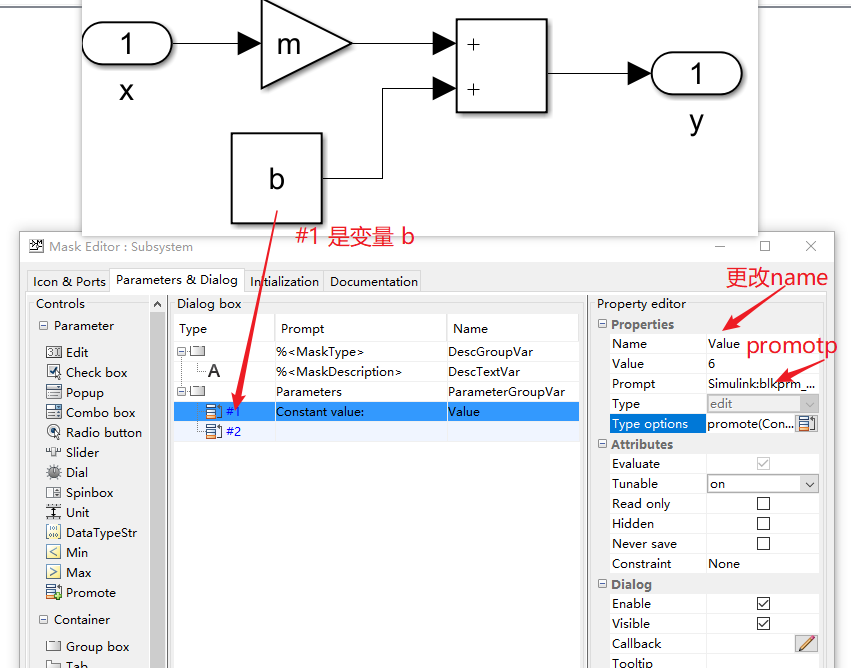

5. 更改参数属性Property editor-->Properties

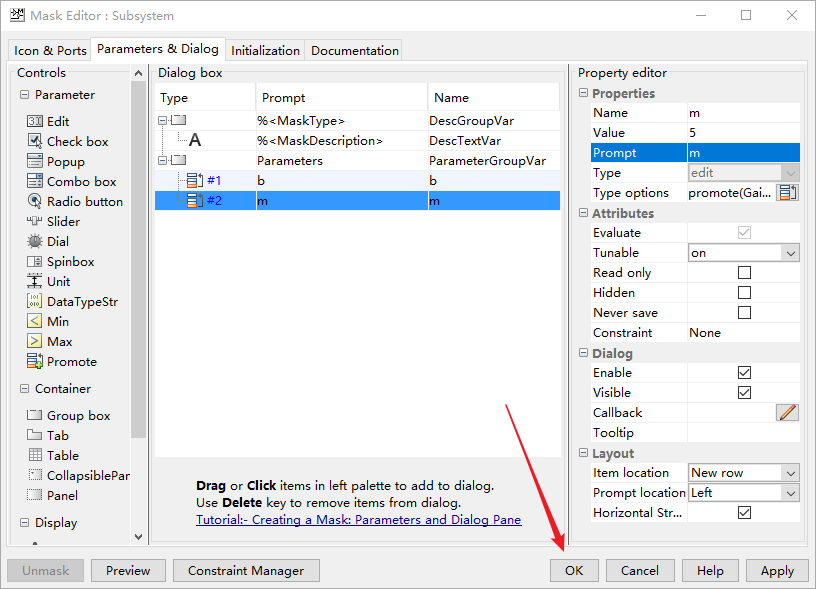

6. 将#2更改为m



7. 点击ok

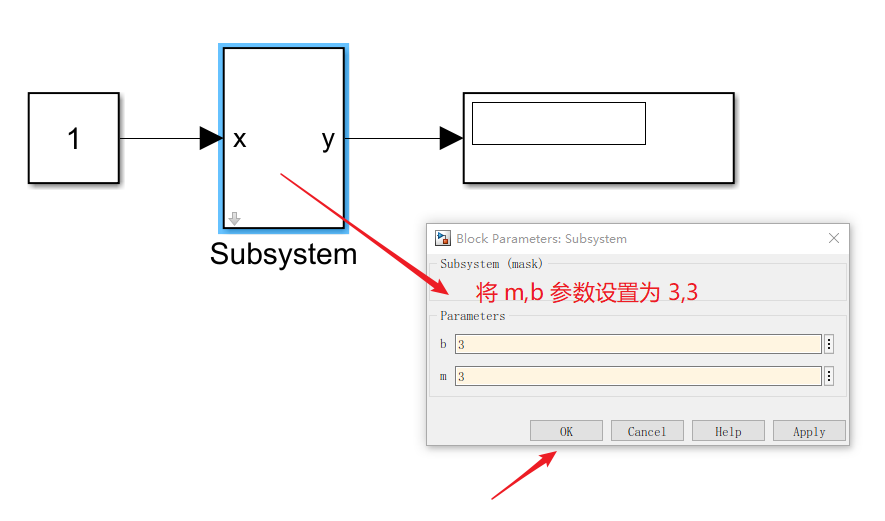

8. 回到主界面，双击Subsystem，即可更改参数m,b为3,3

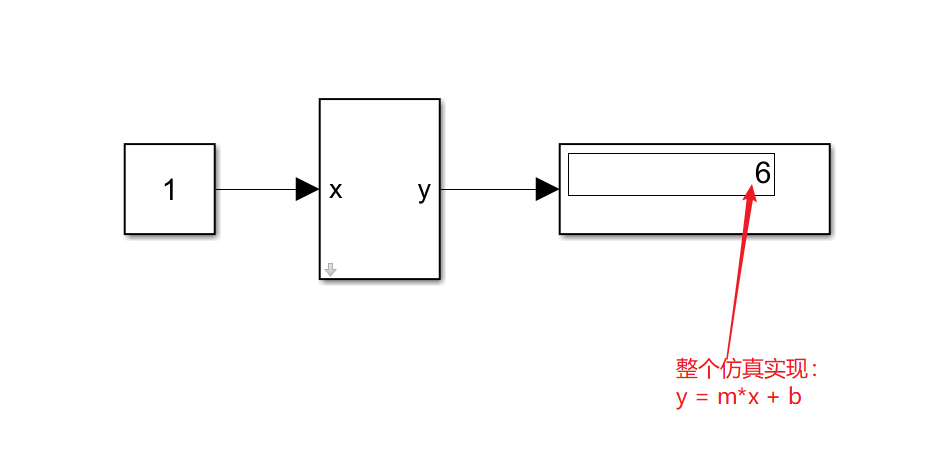

9. 运行仿真，查看输出

使用变量名称引用模块参数

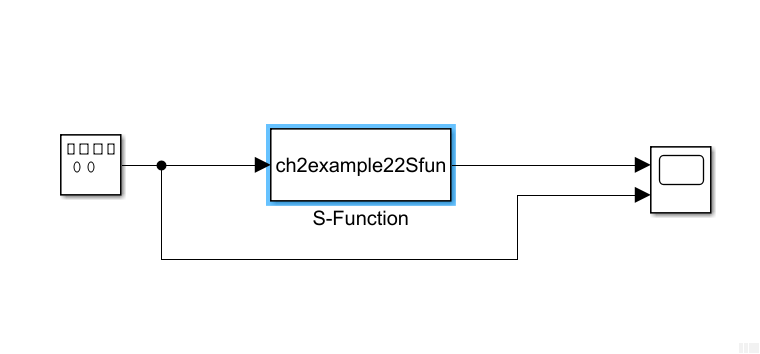

1.s函数的代码：〔程序代码〕ch2example22Sfun.m

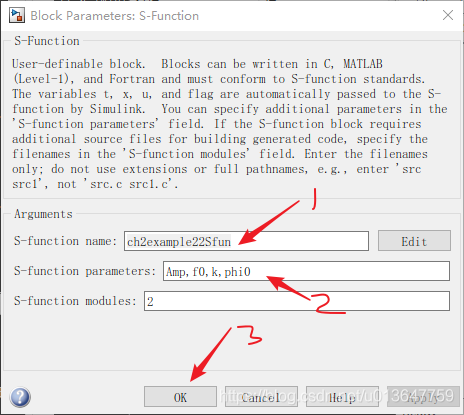

2. 双击ch2example22Sfun模块，输入参数如下图：

3. 在S-Function模块上右键，Mask-->Create mask

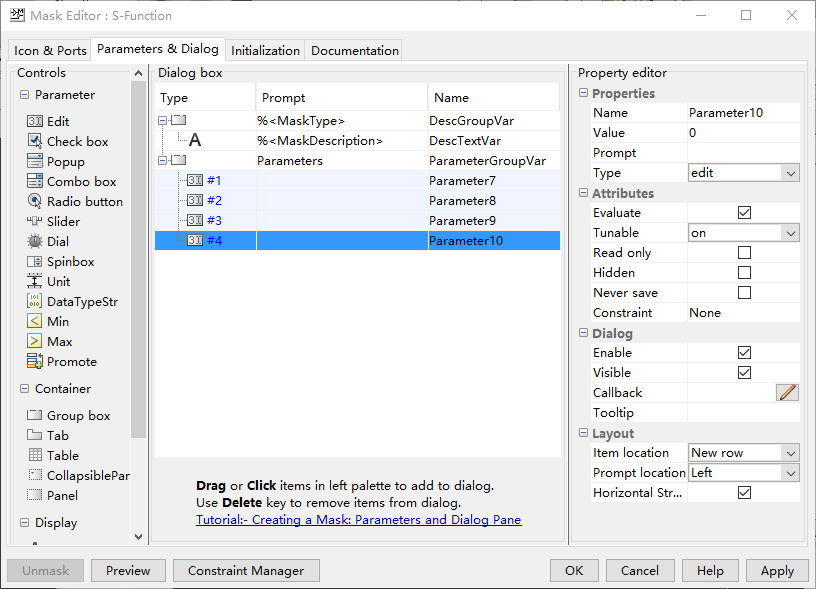

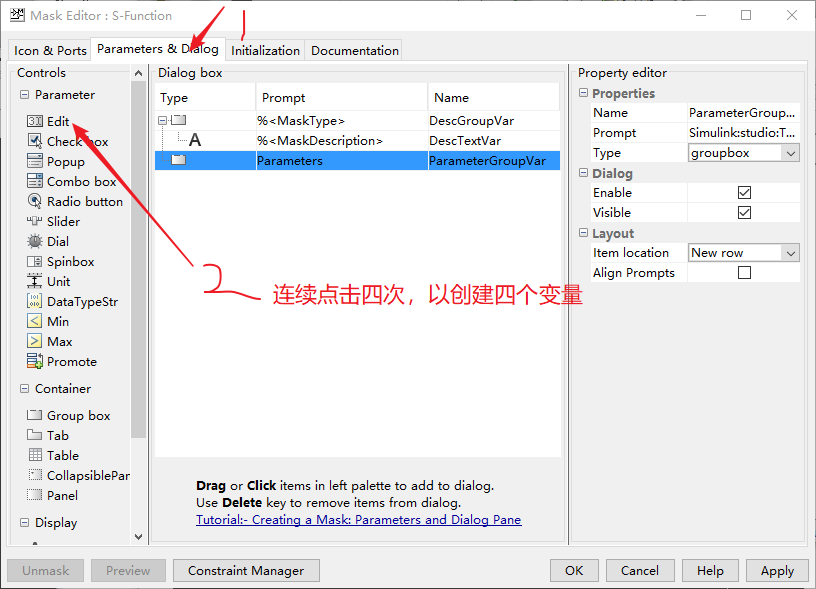

4. 在Parameters & Dialog界面，连续四次点击Edit,创建四个变量#1 #2 #3 #4

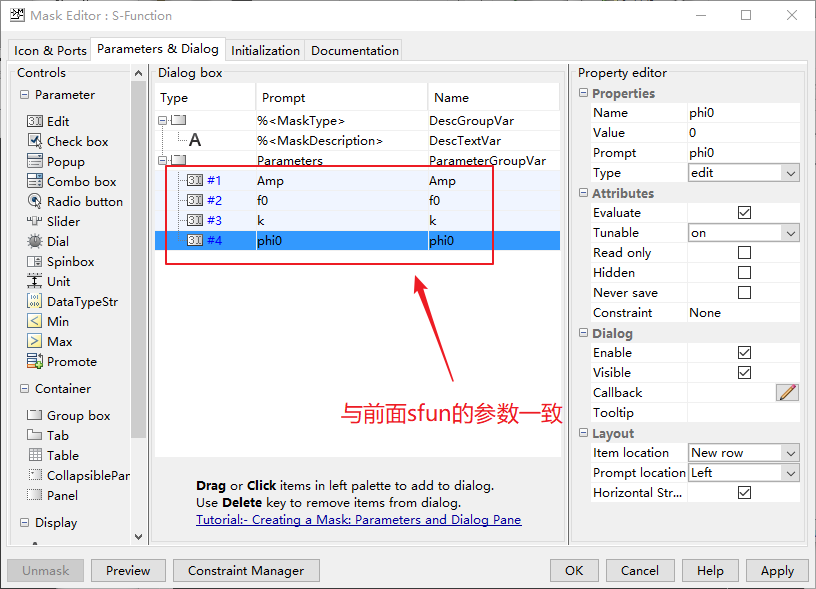

5. 更改四个变量的Prompt和Name属性如下图，并点击ok结束设置

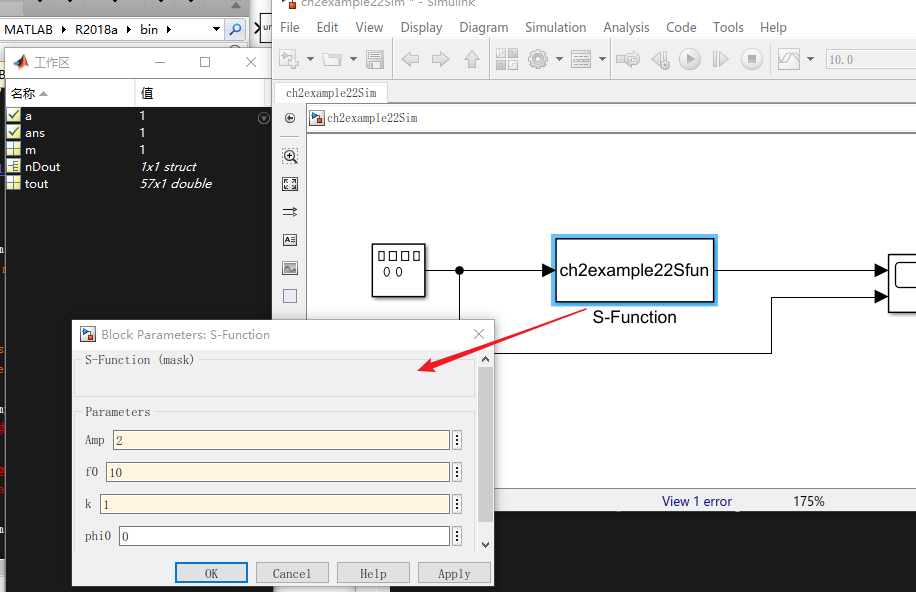

6. 回到主界面，双击模块，设置参数为2 10 1 0

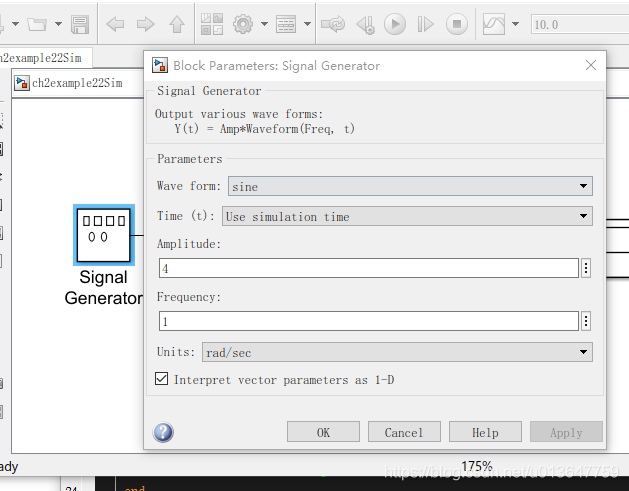

7. Signal Generator设置参数为4 1

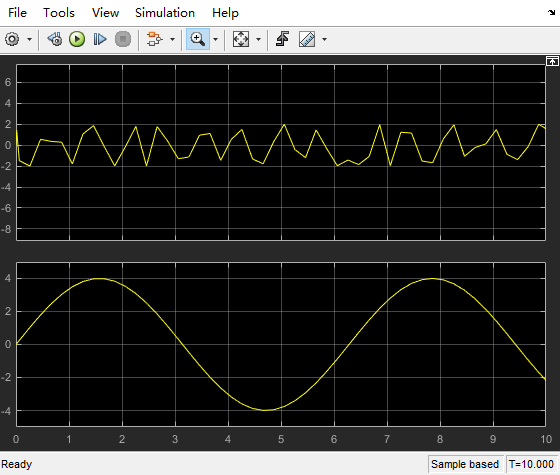

8. 运行仿真，查看示波器输出

参考链接

1. Pass Values to Blocks Under the Mask
2. MATLAB / SIMULINK通信系统建模与仿真实例分析--->第2章 Matlab/Simulink系统建模和仿真基础 --->2.4 用S-函数编写Simulink基本模块--->2.4.3.4 非线性系统模块--->2.4.3.4 非线性系统模块--->实例2.22
